Summary of Contents for SMSL SA-50 Plus

  • Page 1 深圳市双木三林电子有限公司...
  • Page 2 安全注意事项 为了确保最好的性能，请仔细阅读本说明书，并妥善保管以备日后查阅。 警告 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光、 热源、振动、灰尘、 潮湿和/ 或寒冷。 不要将本机从温度反差大的寒冷地方突然搬到温热地方，也不要将本机放置 在非常潮湿的环境里（例如放置有加湿器的房间），以免本机内部结露。因 为结露可能导致触电，火灾而损坏本机和 / 或造成人身伤害。 避免将本机安装在异物容易掉落的地方，也要避免那些液体容易滴入或飞溅 到的地方。 本机的上面，请不要放置下列物品： - 其他装置。因为这样有可能会导致损坏和/ 或导致本机表面变色。 - 可燃物品（例如蜡烛）。因为这样有可能导致火灾而损坏本机和 / 或造成 人身伤害。 - 装有液体的容器。因为有容器反倒，液体流淌的可能，如此有可能导致用 户触电和 / 或损坏本机。 不要在本机上面覆盖报纸，台布，窗帘等，以免妨碍散热。如果本机内部温 度过高，则有可能导致火灾，损坏本机和/ 或造成人身伤害。 在使用开关，旋钮和/ 或缆线时，不要用力过猛。 当从墙壁电源插座上断开电源线的连接时，请抓住交流电源插头；而不要拉 拽电线。 不要使用化学溶剂清洗本机，否则会损伤表面涂层。请使用干净的布匹。 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致 火灾，损坏本机和 / 或造成人身伤害。对于使用高于指定电压造成的任何损 害，双木三林将不负任何责任。...
  • Page 3 特点 使用了三核数字音频专业处理器：32位RISC处理器+双DSP数字 音频处理单元；完美解码32bit / 192 kHz高规格音乐 采用美国TI公司最新的智能功放芯片TAS5766M 内置双木三林专利音效SDB（SMSL Dynamic Bass） 备注： SDB介绍： 双木三林公司专业的音效，能有效的提升声音的还原度，此音效不只 对低音进行提升，同时还会根据当前的音乐信号对高音和低音进行动 态调节，以达到最佳的欣赏效果！ 技术参数 输入方式： USB（U盘）/SD卡/3.5mm光纤/3.5mm模拟 THD+N： 0.015% 信噪比： 95dB 通道分离度： 94dB 采样率：光纤 16bit/24bit 44.1kHz～192kHz 输出功率： 50W+50W@4欧 消耗功率： 待机功率： 最大曲目扫描数量： 1000 最大文件夹扫描深度： 3层 文件格式 扩展名: .mp3, .MP3 标 准: MPEG -1/MPEG-2 Audio Layer-3 采样率:...
  • Page 4 扩展名: .wma, .WMA 采样率: 8 k/11.025 k/16 k/22.05 k/32 k/44.1 k/48 kHz 比特率: 5 kbp s–320 kbps or VBR WMA Lossless 扩展名: .wma, .WMA 采样率: 44.1 k/48 k/88.2 k/96 kHz 位 深: 16/24-bit 扩展名: .wav, .WAV 采样率: 8 k/11.025 k/12 k/16 k/22 .05 k/24 k/32 k/44.1 k/48 k/ 88.2 k/96 k/176.4k/192 kHz 位...
  • Page 5 Apple Lossless 扩展名: .m4a,.M4A 采样率: 8 k/11.025 k/12 k/16 k/22 .05 k/24 k/32 k/44.1 k/48 k/ 88.2 k/96 kHz 位 深: 16/24-bit CUE* 扩展名： .cue,.CUE CUE*: 由于内存限制，目前进行了如下限制（两个条件不满足其中 一项即停止CUE解析）： 最多解析100个音轨CUE文件 最多只能存储300首解析后的文件 超出范围没有解析的CUE文件则会整轨播放 操作说明 单击重播当前曲目，双击上一曲， U盘或移动硬盘 长按上一曲快速切换 micro SD卡 长按开关机，短按播放或暂停 3.5mm模拟/光纤输出 短按下一曲，长按下一曲快速切换 右声道输出- 遥控按收窗...

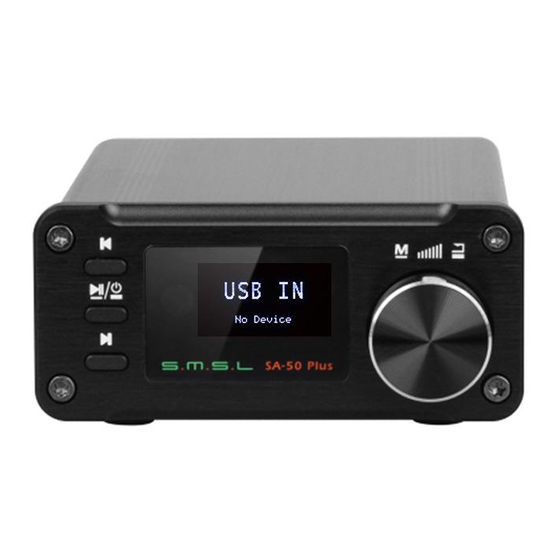

  • Page 6 静音 音量加 菜单/播放暂停 本遥控器有 下一曲 上一曲 A、B、C三种 音量减 状 态 ， 只 有 A 音源选择 SDB开关 状 态 才 能 操 控 功放机 SA-50 Plus， (按A键切换为控制 SA-50 Plus遥控器) B和C状态操控 无功能 无功能 无效。 播放功能介绍 设备初次开机完成时，屏幕显示界面（图1） 当前输入源 USB IN 当前没有存储设备接入（接入存储设备时会变成 Searching*并闪烁，此时扫描歌曲文件，完成时 No Device 会自动进入播放界面并播放。）...
  • Page 7 长按右边编码开关进入菜单（如图2），当没存储设备接入时，为避 免误操作某些功能项会自动隐藏（如图3） 输入源设置（Input） USB→S D Card→Optical In→AUX Input Display SDB音效（SD OFF） SDB OFF VerInfo SDB OFF/ON Tone Reset 音调调节（Tone） Play Mode Bass（0~3） Treble（0~3） (图2) 播放模式（Play Mode） Default→Repeat All→Random→Repeat Tract 屏幕保护功能设置（Display） Auto Weaken S creen(自动降低屏幕亮度时间) Input 5s→15s→30s→60s→OFF Display Auto TurnOff Screen（自动关闭屏幕时间） Verinfo 5s→15s→30s→60s→OFF Reset...
  • Page 8 Shenzhen Shuangmusanlin Electronics Co., Ltd.

  • Page 9: Safety Notes

    , damage to this unit, and/or personal injury. SMSL will not be held responsible for any damage resulting from u- se of this unit with a voltage other than that specified.

  • Page 10: Specification

    Features SA-50 plus uses professional tricore-digital audio processor. 32bitRISC processor and dual DSP digital audio processing unit. Well decoding 32 bit /192kHz music. Using the latest amplifier chip of TAS5766M from TI company in USA. Built-in SDB sound which patented belongs to S.M.S.L(SMSL Dynamic Bass).
  • Page 11 Extension: .wma, .WMA Sampling frequency: 8 k/11.025 k/16 k/22.05 k/32 k/44.1 k/48 kHz Bit rate: 5 kbps–320 kbps or VBR WMA Lossless .wma, .WMA Extension: 44.1 k/48 k/88.2 k/96 kHz Sampling Frequency: 16/24-bit Quantization bit rate: .wav, .WAV Extension: 8 k/11.025 k/12 k/16 k/22 .05 k/24 k/32k/ Sampling Frequency: 44.1 k/48 k/ 88.2 k/96 k/176.4k/192 kHz 8/16/24-bit...
  • Page 12 FLAC Extension: .flac, .FLAC Sampling Frequency: 8 k/11.025 k/12 k/16 k/2 2.05 k/24 k/32 k/ 44.1 k/48 k/ 88.2 k/96 k/176.4 k/192 kHz Quantization Bit rate: 8/16/24-bit Apple Lossless Extension: .m4a,.M4A Sampling Frequency: 8 k/11.025 k/12 k/16 k/22 .05 k/24 k/32 k/ 44.1 k/48 k/88.2 k/96 kHz Quantization Bit rate: 16/24-bit...

  • Page 13: Remote Controller

    U-Disk root directory. Powering on player. When SA-50 PLUS shows logo, please press button first and then press on/off button until screen shows "NO USB".Then plug U-Disk into SA-50 PLUS to autom- atically update.When screen appear 100%,update finish. Firmware update:New firmware update will release untime. New fun- ctions or imp roving performance after updates.

  • Page 14: Desktop Screen

    ‘ve Hever Been Playback status 00:19 Playback time for curret music file Playback music sampling rate / bit 44.1k/ 128kbps MP3 Rate or depth rate ( When SA-50 PLUS mute a- ctive, it shows MUTING here) Playback music file format...
