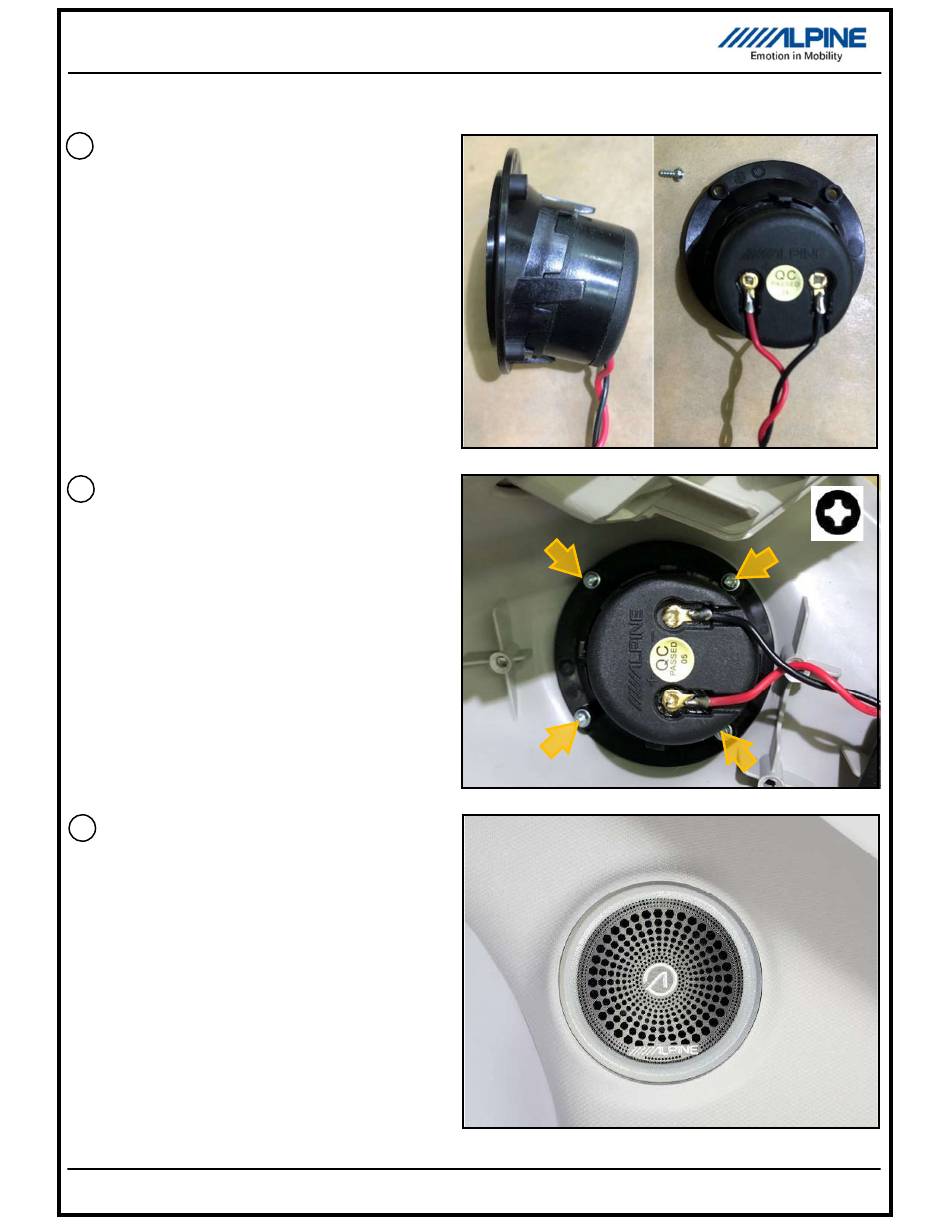

EN Install the tweeter (#2) with the tweeter bracket
(part of #3) exactly as shown in the beside
image to generate the correct tweeter angle.
GE Installieren Sie den Hochtöner (#2) in die
Hochtonaufnahme (Teil #3) genau wie
abgebildet damit der Hochtöner im richtigen
Abstrahlwinkel montiert wird.
FR Installez le tweeter (n° 2) dans le support de
tweeter (pièce n° 3) exactement comme indiqué
afin que le tweeter soit monté à l'angle de
couverture correct.
33
EN Please take care that all parts are fitted well
before fixing the four screws (PH1 Philips head)
carefully. Don't overtighten the screws in the
grill surround ring!
GE Bitte achten Sie darauf, dass alle Teile richtig
positioniert sind bevor Sie die vier Schrauben
(PH1 Kreuzschraube) anziehen.
Vermeiden Sie unbedingt, dass Sie die
Schrauben im filigranen Plastikring überdrehen!
FR Assurez-vous que toutes les pièces sont
correctement positionnées avant de serrer les
quatre vis (vis Phillips PH1). Veillez à ne pas trop
serrer les vis dans l'anneau en plastique délicat!
34
EN The final tweeter integration should like as
shown here.
GE Die finale Integratiion des Hochtöners sollte
wie hier gezeigt aussehen.
FR L'intégration finale du tweeter devrait
ressembler à ceci.
