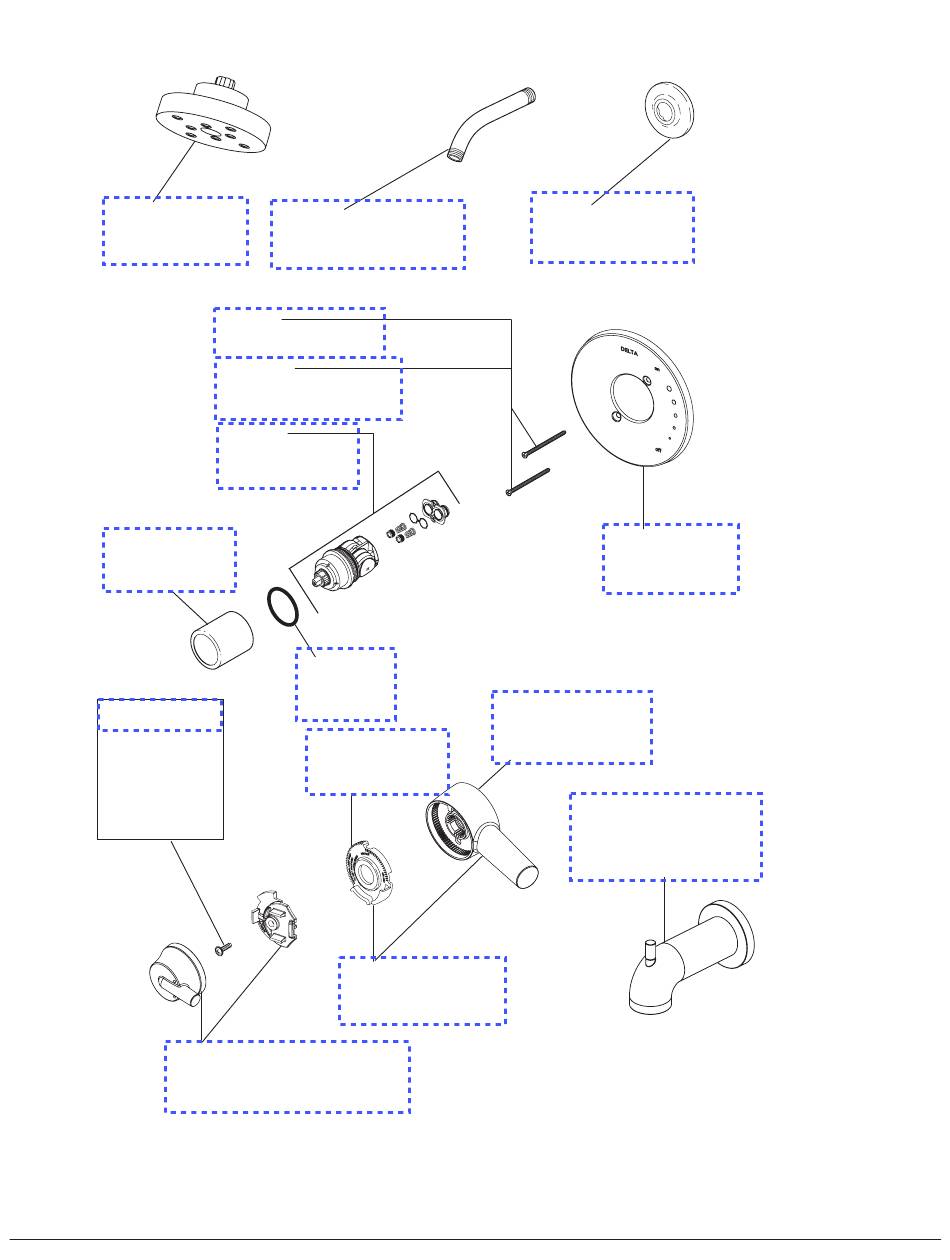

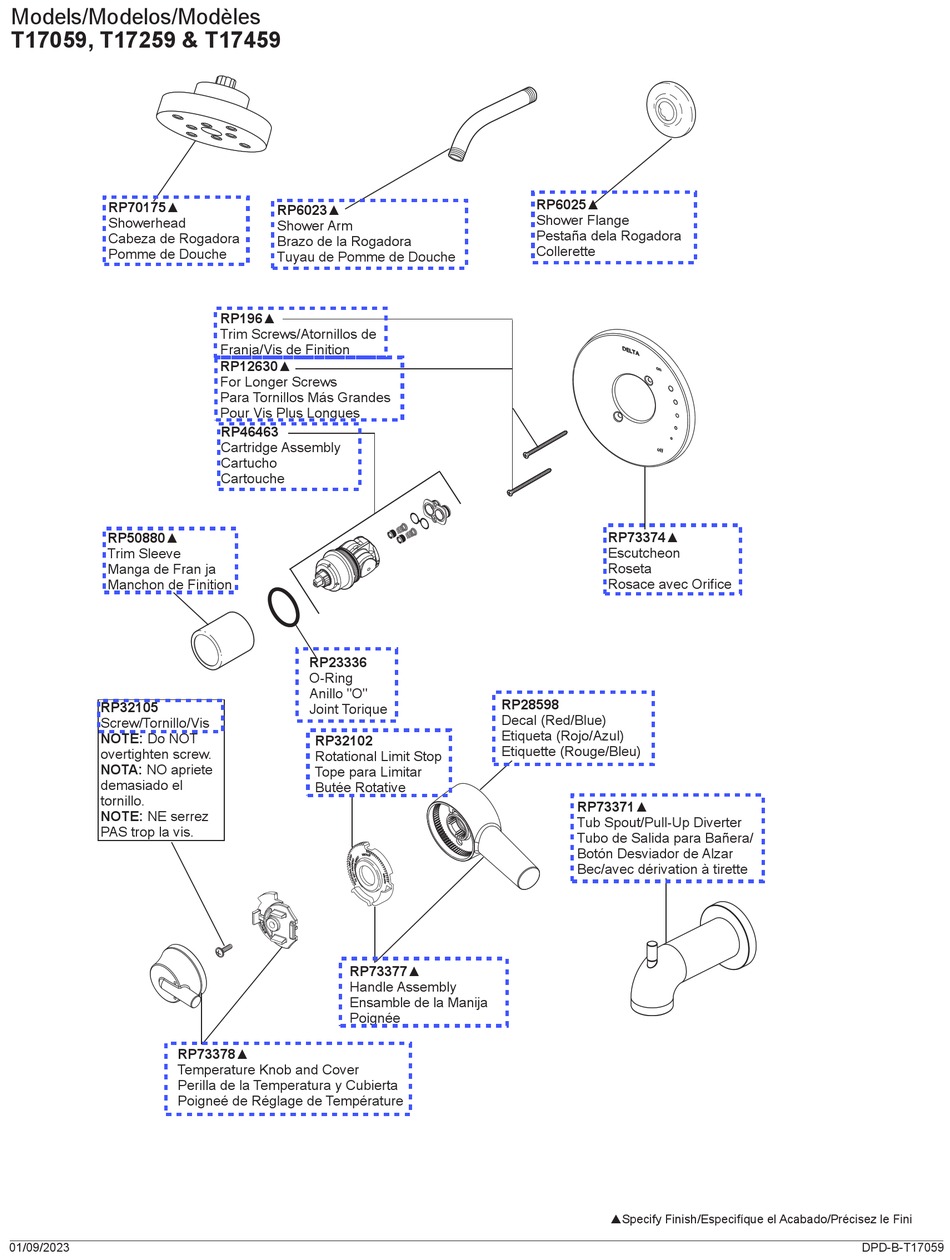

Models/Modelos/Modèles
T17059, T17259 & T17459
RP70175▲
Showerhead
Cabeza de Rogadora
Pomme de Douche
RP50880▲
Trim Sleeve
Manga de Fran ja
Manchon de Finition
RP32105
Screw/Tornillo/Vis
NOTE: Do NOT
overtighten screw.
NOTA: NO apriete
demasiado el
tornillo.
NOTE: NE serrez
PAS trop la vis.
RP73378▲
Temperature Knob and Cover
Perilla de la Temperatura y Cubierta
Poigneé de Réglage de Température
01/09/2023
RP6023▲
Shower Arm
Brazo de la Rogadora
Tuyau de Pomme de Douche
RP196▲
Trim Screws/Atornillos de
Franja/Vis de Finition
RP12630▲
For Longer Screws
Para Tornillos Más Grandes
Pour Vis Plus Longues
RP46463
Cartridge Assembly
Cartucho
Cartouche
RP23336
O-Ring
Anillo "O"
Joint Torique
RP32102
Rotational Limit Stop
Tope para Limitar
Butée Rotative
RP73377▲
Handle Assembly
Ensamble de la Manija
Poignée
RP6025▲
Shower Flange
Pestaña dela Rogadora
Collerette
RP73374▲
Escutcheon
Roseta
Rosace avec Orifice
RP28598
Decal (Red/Blue)
Etiqueta (Rojo/Azul)
Etiquette (Rouge/Bleu)
RP73371▲
Tub Spout/Pull-Up Diverter
Tubo de Salida para Bañera/
Botón Desviador de Alzar
Bec/avec dérivation à tirette
pSpecify Finish/Especifíque el Acabado/Précisez le Fini
DPD-B-T17059
