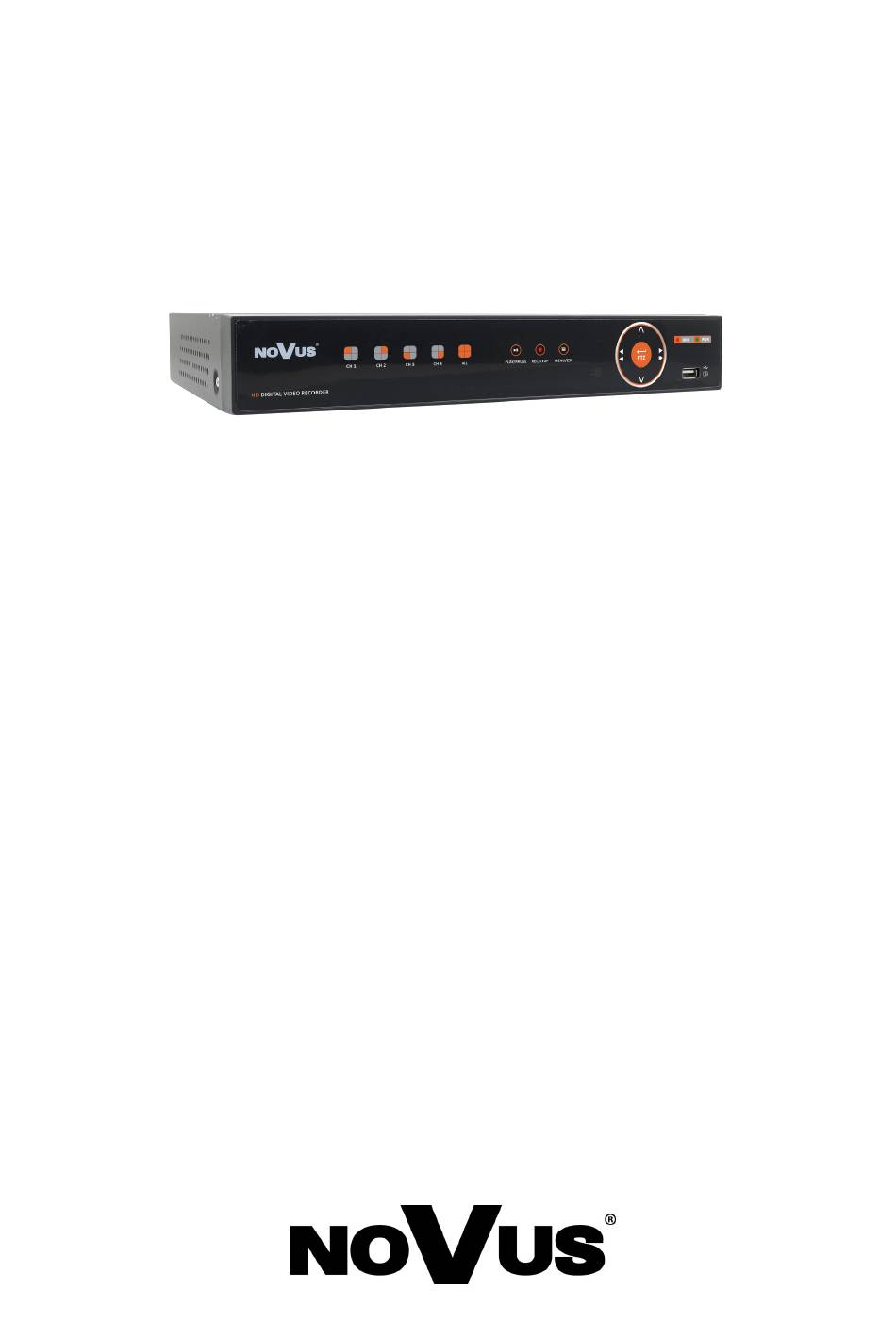

U s e r 's m a n u a l
( s h o r t )
NHDR-5304AHD

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NHDR-5304AHD and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NHDR-5304AHD

Summary of Contents for Novus NHDR-5304AHD

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NHDR-5304AHD...
  • Page 2 NHDR-5304AHD User's manual (short) ver. 1.1 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS AHD DVRs are dedicated to work with NOVUS AHD cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS DVRs may decrease video quality.

  • Page 4: Foreword Information

     IR remote control and PC mouse control (in-set included)  Power supply: 12 VDC (100 ~ 240 VAC/12 VDC PSU in-set included) * The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product tab.
  • Page 5 NHDR-5304AHDUser's manual (short) ver. 1.1 FOREWORD INFORMATION 1.2. Recorders’ technical data NHDR-5304AHD Video Video Input 4 x BNC * Monitor Output main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA Hybrid mode: 4 x AHD + 4 x IP...
  • Page 6 NHDR-5304AHD User's manual (short) ver. 1.1 FOREWORD INFORMATION NHDR-5304AHD Network Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s PC / MAC Software NHDR-5000 Viewer, NMS, Internet Explorer, Mozilla Firefox, Opera / Safari PTZ Ports 1 x RS-485 PTZ Protocols...

  • Page 7: Starting The Device

    NHDR-5304AHDUser's manual (short) ver. 1.1 STARTING THE DEVICE CAUTION! If the device was brought from a location with lower temperature, wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result.
  • Page 8 If a disk was used in another device, formatting becomes necessary. Please take it into account due to the irrecoverable data loss resulting from said process. NHDR-5304AHD recorder supports 1x 3,5" SATA HDD. Follow the instruction to mount the HDD. Photos are illustrative, may differ slightly from the described recorder.
  • Page 9 NHDR-5304AHDUser's manual (short) ver. 1.1 STARTING THE DEVICE SATA and power cables are attached to the mainboard. Put the HDD at the shown place. Move DVR to the side holding HDD by hand, and screw it tightly from the bottom. Then connect the power cable and data cable to the disk as shown below.

  • Page 10: Power Switch

    NHDR-5304AHD User's manual (short) ver. 1.1 STARTING THE DEVICE 2.3. Connecting power adapter. Connect provided DC 12V adapter in the rear power port of the DVR like depicted below. To start the unit turn on the power switch on back panel. Initialization lasts for approximately 60 seconds.

  • Page 11: Alarm Input

    HDMI cable and HDMI<>DVI converter it’s not included and you have to buy it separately. 2.5. Connecting alarm ports NHDR-5304AHD recorder has alarm inputs and output. For connecting them please refer table below: NHDR-5304AHD alarm connector: con1 con2 RS485+ RS485-...
  • Page 12 NHDR-5304AHD User's manual (short) ver. 1.1 DVR OPERATING DVR OPERATING 3.1. Front panel description Display selected channel in fullscreen mode. Switching between active channels in fullscreen mode (next, previous). Toggles between different display formats. The available formats are: 1, 4, 9, 16, (depending on the model).

  • Page 13: Dvr Operating

    NHDR-5304AHDUser's manual (short) ver. 1.1 DVR OPERATING 3.2. Controlling via IR remote controller The set includes an IR remote controller. Its range depends on battery status and may vary between a few and few tens of meters. Controller is supplied by two AAA batteries. Buttons functions are listed below.
  • Page 14 NHDR-5304AHD User's manual (short) ver. 1.1 DVR OPERATING Channel menu Recordings icons Video Channels Switch between divisions Popup menu Main screen displays division screen as default. Some of the video channels may be displayed, depending on camera connection. There is displayed date and time set in DVR, names of the channels.
  • Page 15 NHDR-5304AHDUser's manual (short) ver. 1.1 DVR OPERATING 3.5. Popup menu Recorder has a popup menu which provides easy access to the functions assigned to the front panel buttons. To display the menu, use the or button located on the front panel of the DVR, SUBMENU button IR remote control or move the mouse over the bottom edge of the screen.
  • Page 16 NHDR-5304AHD User's manual (short) ver. 1.1 DVR OPERATING 3.7. Language changing This chapter gives the instruction how to change the language in the NHDR-AHD series DVR. Please follow the instruction: 1. Run the device. When system starts up main screen will appear. Press 1 button to close the Wizard.
  • Page 17 5 button to save and 6 to exit from Main menu. 3.8. Connecting the IP cameras. Novus NHDRs allow for connecting AHD and IP cameras in hybrid mode. DVR or hybrid mode can be selected in menu System \ General \ Mode (shown on the picture above). DVR mode allows for connecting AHD and analog 960H cameras only.
  • Page 18 NHDR-5304AHD User's manual (short) ver. 1.1 DVR OPERATING . IP cameras can be added in many ways. Press the button to add IP camera to particular channel. It will display search window. Press the Search button to list found IP cameras. Select camera on the list to fill the fields on the right.

  • Page 19: Dvr Main Menu

    NHDR-5304AHDUser's manual (short) ver. 1.1 DVR MAIN MENU 4. DVR MAIN MENU NHDR-AHD series feature a multilingual OSD menu allowing to adjust the settings of the device. Differences between models depends to number of inputs (video channels, audio, alarm inputs) or technical parameters (recording speed, playback, substream parameters).
  • Page 20 NHDR-5304AHD User's manual (short) ver. 1.1 DVR MAIN MENU 4.1. Playback recorded video Users who have the appropriate permissions can playback recorded videos. It necessary to open Recording Search menu. Record search panel can be opened by: Pressing the button on the IR remote controller Pressing the button on the popup menu.
  • Page 21 NHDR-5304AHDUser's manual (short) ver. 1.1 DVR MAIN MENU Note: Please take a notice, there will not be highlighted motion or alarm records incase of normal recording. 4.1.2. Record Search / Events submenu In this section, user may search recordings by events. It creates the list of events shown below. For searching the recorded video please specify the: Date - select the day from drop-down calendar.
  • Page 22 NHDR-5304AHD User's manual (short) ver. 1.1 DVR MAIN MENU 4.1.3. Playback window Playback window is shown below: Calendar Video window Start Time Switching between calendar and End Time of Smart events list Detection Channel selection Smart motion Navigation buttons detection for AHD Recordings Chart Select the preferred channels on the channel selection panel.
  • Page 23 NHDR-5304AHDUser's manual (short) ver. 1.1 DVR MAIN MENU 4.1.4. Creating video clip One of the available method of backup recordings is to create video clip. Clip is created for one channel only. In playback window press the button for pointing the start of the clip. Red marker above the chart will appear.
  • Page 24 NHDR-5304AHD User's manual (short) ver. 1.1 DVR MAIN MENU Pressing OK start the archiving. Progress bar will be displayed and when finish „Backup successful” will be displayed. After backup press Cancel button to exit and disconnect the HDD or flash memory form USB port.
  • Page 25 NHDR-5304AHDUser's manual (short) ver. 1.1 NOTES All rights reserved © AAT Holding S.A.
  • Page 26 2017-02-02 JM, MK AAT Holding S.A. , ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59...
  • Page 27 ł u g i ( s k r ó c o n a ) NHDR-5304AHD...
  • Page 28 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 29: Warunki Bezpieczeństwa

    Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją. Rejestratory AHD marki NOVUS dedykowane są do współpracy z kamerami AHD marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu.

  • Page 30: Informacje Wstępne

    NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna  Rejestratory cyfrowe pracujące w trybie quadrupleks: równoczesny zapis, podgląd „na żywo”, odtwarzanie nagrań i połączenie sieciowe  Wsparcie dla kamer analogowych AHD 1080p, 720p i standardowej rozdzielczości 960H ...
  • Page 31 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 INFORMACJE WSTĘPNE 1.2. Dane techniczne NHDR-5304AHD Wideo Wejścia wideo 4 x BNC * Wyjścia monitorowe główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA tryb hybrydowy: 4 x AHD + 4 x IP...
  • Page 32 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 INFORMACJE WSTĘPNE NHDR-5304AHD Sieć Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s Programy na PC / MAC NHDR-5000 Viewer, NMS, Internet Explorer, Mozilla Firefox, Opera / Safari Porty PTZ 1 x RS-485 Protokoły PTZ...

  • Page 33: Uruchamianie Urządzenia

    NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 URUCHAMIANIE URZĄDZENIA Uwaga: Przed uruchomieniem urządzenia należy zapoznać się z opisem i rolą poszczególnych wejść znajdujących się na panelu tylnym. URUCHAMIANIE URZĄDZENIA 2.1. Złącza elektryczne i inne elementy panelu tylnego rejestratorów 1. VIDEO IN: wejścia wideo do podłączenia sygnału wizyjnego z kamer.
  • Page 34 Jeżeli użyty dysk był stosowany w innym urządzeniu konieczne jest jego formatowanie. Należy mieć to na uwadze ze względu na utratę danych. Rejestrator NHDR-5304AHD umożliwia montaż 1 dysku twardego. Proces Zdjęcia stanowią element poglądowy, mogą nieznacznie odbiegać od opisywanego rejestratora.
  • Page 35 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 URUCHAMIANIE URZĄDZENIA Domyślnie wszystkie kable SATA oraz kable zasilające są podłączone do płyty głównej rejestratora i gotowe do podłączenia dysków. Ułożyć dysk we właściwym miejscu, wskazanym przez otwory montażowe. Przytrzymując ręką dysk należy postawić rejestrator na boku i przykręcić dysk śrubami od spodu do podstawy.
  • Page 36 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie zasilania. Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC 12V do gniazda 12VDC na tylnym panelu rejestratora (Rozdział 2.1. Na schematach przedstawiony nr 12). W celu uruchomienia urządzenia należy włączyć przełącznik znajdujący się na tylnym panelu urządzenia (Rozdział...
  • Page 37 W przypadku używania monitora DVI można wykorzystać konwerter HDMI<>DVI. Kabel HDMI i konwerter HDMI<>DVI należy dokupić oddzielnie. 2.5. Podłączanie wejść / wyjść alarmowych Rejestratory NHDR-5304AHD posiadają 4 wejścia alarmowe i jedno wyjście alarmowe. W celu ich podłączenia proszę zapoznać się z opisem terminali złącz przedstawionymi poniżej. NHDR-5304AHD : con1 con2 RS485+ RS485- Wyjście...

  • Page 38: Obsługa Rejestratora

    NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 OBSŁUGA REJESTRATORA OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego Włączenie wybranego kanału w trybie pełnoekranowym. Przełączenie aktywnych kanałów w trybie pełnoekranowym (następny, poprzedni). Przełączenie trybów wyświetlania: tryb pełnoekranowy, 4 kanały, 9 kanałów, 16 kanałów (w zależności od modelu) Uruchomienie menu wyszukiwania nagrań.
  • Page 39 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 OBSŁUGA REJESTRATORA 3.2. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów. Pilot zasilany jest dwoma bateriami AAA.
  • Page 40 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 OBSŁUGA REJESTRATORA Uwaga! Domyślny użytkownik to “admin”. Ochrona hasłem jest wyłączona (w przypadku logowania pole “hasło” należy pozostawić puste). Aktywowanie kolejnego użytkownika powoduje wyświetlenie ekranu logowania Menu kanału Ikony statusu Kanały wideo Przełączanie pomiędzy podziałami Menu podręczne...
  • Page 41 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 OBSŁUGA REJESTRATORA 3.5. Menu podręczne Menu podręczne dostępne jest na wiele sposobów. Aby je wyświetlić należy nacisnąć lub na przednim panelu rejestratora, nacisnąć przycisk SUBMENU na pilocie IR, lub przesunąć kursor myszy do dolnej krawędzi ekranu głównego.
  • Page 42 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 OBSŁUGA REJESTRATORA 3.7. Zmiana języka OSD Rozdział zawiera instrukcje dotyczącą zmiany języka OSD. Proszę postępować zgodnie z instrukcją: 1. Proszę uruchomić rejestrator. Po starcie systemu zostanie wyświetlony ekran główny. Naciśnięcie przycisku oznaczonego jako 1 zamyka okno kreatora.
  • Page 43 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 OBSŁUGA REJESTRATORA 4. Naciśnięcie przycisku 4 otwiera listę dostępnych języków. Proszę wybrać preferowany język z listy. Następnie proszę nacisnąć przycisk 5 aby zapisać i 6 aby wyjść z menu głównego. 3.8. Podłączanie kamer IP Rejestratory AHD umożliwiają pracę w trybie hybrydowym tj. umożliwiają podłączenie kamer AHD i IP.
  • Page 44 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 OBSŁUGA REJESTRATORA Kamery IP mogą zostać dodane na kilka sposobów. Naciśnięcie przycisku umożliwia dodanie kamery dla wskazanego kanału. Wyświetlone zostanie okno umożliwiające wyszukanie kamer obecnych w sieci. Naciśnięcie przycisku Szukaj wyświetli listę znalezionych kamer. Wybranie kamery na liście wypełni pola z prawej strony okna.

  • Page 45: Menu Główne Rejestratora

    NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 MENU GŁÓWNE REJESTRATORA MENU GŁÓWNE REJESTRATORA Rejestratory NHDR-AHD posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do programowania funkcji urządzenia. Menu urządzenia jest wielojęzyczne. Różnice w menu dla poszczególnych modeli wynikają z różnej liczby wejść (kanałów wideo, wejść audio, alarmowych), parametrów technicznych (prędkość...
  • Page 46 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 MENU GŁÓWNE REJESTRATORA 4.1. Odtwarzanie zarejestrowanego materiału Użytkownicy, którzy posiadają odpowiednie uprawnienia mogą odtwarzać zapisane strumienie wideo. Aby wybrać nagrania należy otworzyć panel Odtwarzanie. Rejestrator umożliwia wyszukiwanie nagrań na podstawie kalendarza lub zdarzeń. Umożliwia odtwarzanie także Zrzutów obrazów.
  • Page 47 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 MENU GŁÓWNE REJESTRATORA Uwaga: Podczas gdy normalne nagrywanie jest aktywne, nie zostaną wyszczególnione nagrania alarmowe. 4.1.2. Podmenu Odtwarzanie / Zdarzenia To podmenu umożliwia wyszukiwanie nagrań po określonych zdarzeniach z nimi związanymi. Nagrania wybiera się z listy przedstawionej poniżej.
  • Page 48 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 MENU GŁÓWNE REJESTRATORA 4.1.3. Okno odtwarzania Okno odtwarzania zostało pokazane poniżej: Przełączanie pomiędzy Kalendarz trybami wyszukiwania nagrań Okno wideo Wybór kanałów Czas Startu Czas Końca inteligentnej analizy ruchu Inteligentna Przyciski nawigacyjne analiza ruchu Graf nagrań...
  • Page 49 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 MENU GŁÓWNE REJESTRATORA 4.1.4. Tworzenie klipu Jednym ze sposobów archiwizacji nagrań jest tworzenie klipu. Klip tworzy się w trybie odtwarzania nagrań wideo i umożliwia archiwizację tylko jednego kanału równocześnie. Naciśnięcie przycisku nawigacyjnego określa start klipu. Następnie proszę wskazać miejsce na grafie odpowiadające końcowi nagrań...
  • Page 50 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 MENU GŁÓWNE REJESTRATORA Naciśnięcie OK rozpoczyna archiwizację. Zostanie wyświetlony pasek postępu. Po zakończeniu zostanie wyświetlony komunikat „Zapis zakończony pomyślnie”. Po procesie archiwizacji proszę nacisnąć Wyjdź, aby opuścić okno i powrócić do poprzedniego menu. Proszę mieć na uwadze, iż podczas „normalnego” nagrywania rejestrator archiwizuje nagrania w segmentach.
  • Page 51 NHDR-5304AHD Instrukcja obsługi (skrócona) 1.1 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 52 2017-02-02 JM, MK AAT Holding S.A. , ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
