U s e r 's m a n u a l
( s h o r t )
NHDR-4M5304AHD

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NHDR-4M5304AHD and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NHDR-4M5304AHD

Summary of Contents for Novus NHDR-4M5304AHD

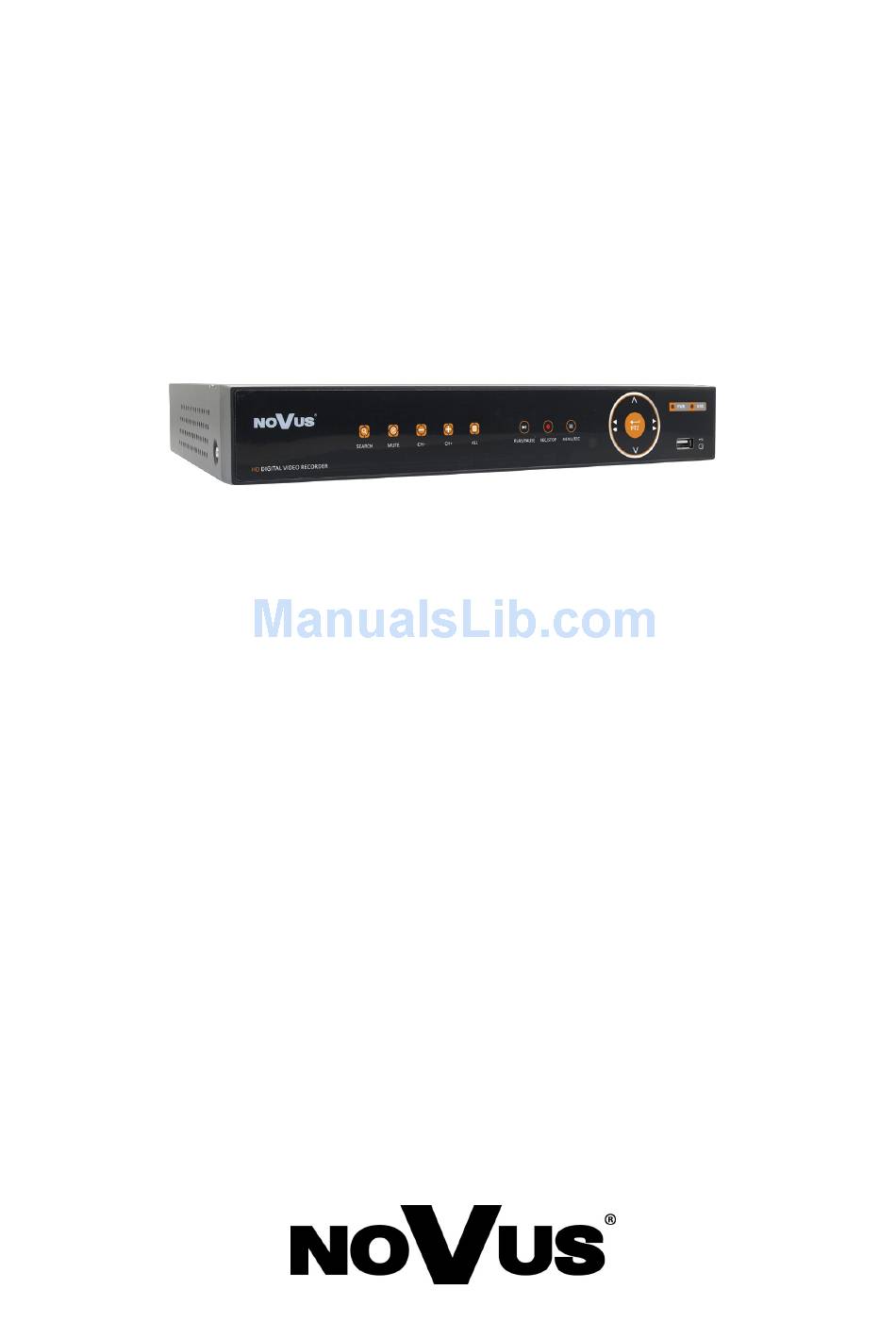

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NHDR-4M5304AHD...

  • Page 2: Important Safeguards And Warnings

    NHDR-4M5304AHD User's manual (short) ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2014/30/EC) and LVD (2014/35/EC) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2014/30/EC.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS DVRs are dedicated to work with NOVUS cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS DVRs may decrease video quality.

  • Page 4: Foreword Information

    NHDR-4M5304AHD User's manual (short) ver. 1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Main characteristics  Supports HD analog cameras (720p, 1080p, 4MPX) AHD, TVI, CVI  Support IP cameras (up to 4 MPx)  AHD Recording resolution: 2688x1520, 1920 x 1080, 1280 x 720, 960 x 576 ...
  • Page 5 NHDR-4M5304AHD User's manual (short) ver. 1.0 FOREWORD INFORMATION 1.2. Recorders’ technical data Video Video Input 4 x BNC Operating mode AHD 4MPX, TVI 4MPX, CVI 4MPX, analog 960H main (split screen, full screen, sequence): 1 x HDMI (FullHD), Monitor Output...
  • Page 6 NHDR-4M5304AHD User's manual (short) ver. 1.0 FOREWORD INFORMATION Alarm Alarm Input/Output 4/1 relay type Motion Detection 36 x 44 grid, individual settings of sensitivity System Reaction to Alarm Events buzzer, e-mail, alarm output activation, screen message, recording activation Network Network Interface...

  • Page 7: Starting The Device

    NHDR-4M5304AHD User's manual (short) ver. 1.0 STARTING THE DEVICE STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements. 1. VIDEO IN: Video inputs for connecting video signal sources to the DVR. 2. AUDIO IN: Audio mono inputs (RCA LINE IN type) for connecting microphones.
  • Page 8 If a disk was used in another device, formatting becomes necessary. Please take it into account due to the irrecoverable data loss resulting from said process. NHDR-4M5304AHD recorder supports 1 x 3,5" SATA HDDs. Follow the instruction to mount the HDD. Photos are illustrative, may differ slightly from the described recorder.
  • Page 9 NHDR-4M5304AHD User's manual (short) ver. 1.0 STARTING THE DEVICE Put the HDD into the highlighted place. Then turn the NVR aside, holding HDD. Screw it tightly from the bottom. Connect SATA and power cable to HDD. Install the top cover on the DVR and screw it back.

  • Page 10: Power Switch

    NHDR-4M5304AHD User's manual (short) ver. 1.0 STARTING THE DEVICE 2.3. Connecting power adapter. Connect provided DC 12V adapter in the rear power port of the DVR like depicted below. To start the unit turn on the power switch on back panel. Initialization lasts for approximately 60 seconds.

  • Page 11: Alarm Input

    You can use the HDMI <> DVI converter to connect to the DVI monitor. HDMI cable and HDMI<>DVI converter it’s not included and you have to buy it separately. 2.5. Connecting alarm ports NHDR-4M5304AHD recorder has 4 alarm inputs and 1 output. For connecting them please refer table below: NHDR-4M5304AHD alarm connector:...
  • Page 12 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR OPERATING DVR OPERATING 3.1. Front panel description Switching between active channels in fullscreen mode (next, previous). Toggles between different display formats. The available formats are: 1, 4, 9, 16, (depending on the model).

  • Page 13: Dvr Operating

    NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR OPERATING 3.2. Controlling via IR remote controller The set includes an IR remote controller. Its range depends on battery status and may vary between a few and few tens of meters. Controller is supplied by two AAA batteries. Buttons functions are listed below.

  • Page 14: Dvr Interface

    NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE 4. DVR INTERFACE 4.1. Startup Wizard During startup Wizard will be displayed after the initialization process. It allows to configure the basic parameters of the recorder. For switching between screens press Next or Previous button.
  • Page 15 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE In the next windows user can change settings described in chapters of the full user manual.  HDD management  Network Configuration  Email configuration  IP Cameras setup  Record Schedule ...
  • Page 16 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE 4.3. Main screen After Wizard main screen appears. Main screen displays division screen as default. Some of the video channels may be displayed, depending on camera connection. There is displayed date and time set in DVR, names of the channels.
  • Page 17 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE 4.4. Popup menu Recorder has a popup menu which provides easy access to the functions assigned to the front panel buttons. To display the menu, use the or button located on the front panel of the DVR, SUBMENU button IR remote control or move the mouse over the bottom edge of the screen.
  • Page 18 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE 4.6 DVR main menu NHDR-AHD series feature a multilingual OSD menu allowing to adjust the settings of the device. To enter to main menu :press the MENU/ESC button on the front panel, press Menu button on IR controller or select MENU button in popup menu Navigate around menu using IR controller, front panel, computer mouse.
  • Page 19 DVR INTERFACE 4.8. Connecting the IP cameras. Novus NHDRs allow for IP cameras in hybrid mode. DVR or hybrid mode can be selected in menu System \ General \ Mode. DVR mode allows for connecting AHD and analog 960H cameras only.
  • Page 20 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE . Caution! NHDR can find camera from other subnet. It can be added, but won’t work properly until correct IP settings (IP address, subnet mask). Add All - automatically filling the list by found IP cameras. Pressing the button display window for typing login and password for all cameras.
  • Page 21 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE 4.9. Playback recorded video Users who have the appropriate permission can playback recorded videos. It necessary to open Recording Search menu. Record search panel can be opened by: Pressing the button on the IR remote controller Pressing the button on the popup menu.
  • Page 22 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE 4.9.2. Record Search / Events submenu In this section, user may search recordings by events. It creates the list of events shown below. For searching the recorded video please specify the: Date - select the day from drop-down calendar.
  • Page 23 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE 4.9.3. Playback window Playback window is shown below: Calendar Video window Start Time Switching between calendar and End Time of Smart events list Detection Channel selection Smart motion Navigation buttons detection for AHD Recordings Chart Select the preferred channels on the channel selection panel.
  • Page 24 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE 4.9.4. Creating video clip One of the available method of backup recordings is to create video clip. Clip is created for one channel only. In playback window press the button for pointing the start of the clip. Red marker above the chart will appear.
  • Page 25 NHDR-4M5304AHD User's manual (short) ver. 1.0 DVR INTERFACE Pressing OK start the archiving. Progress bar will be displayed and when finish „Backup successful” will be displayed. After backup press Cancel button to exit and disconnect the HDD or flash memory form USB port.
  • Page 26 2017-05-05 JM, MMo AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 27 ł u g i ( s k r ó c o n a ) NHDR-4M5304AHD...
  • Page 28 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2014/30/UE. Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 29: Warunki Bezpieczeństwa

    Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją. Rejestratory marki NOVUS dedykowane są do współpracy z kamerami marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer innych producentów może skutkować...

  • Page 30: Informacje Wstępne

    NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna  Rejestratory cyfrowe wspierające kamery analogowe HD (720p, 1080p, 4MPX) AHD, TVI, CVI  wsparcie dla kamer IP (tryb hybrydowy)  Rozdzielczość nagrywania analog HD 1920 x 1080, 1280 x 720, 960 x 576 ...
  • Page 31 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne Wideo Wejścia wideo 4 x BNC Tryb pracy AHD 4MPX, TVI 4MPX, CVI 4MPX, analog 960H główne (podział, pełny ekran, sekwencja): 1 x HDMI (FullHD), Wyjścia monitorowe 1 x VGA (FullHD)
  • Page 32 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INFORMACJE WSTĘPNE Alarmy Wejścia/wyjścia alarmowe 4/1 typu przekaźnik Detekcja ruchu siatka 36 x 44, odrębne ustawienia czułości Reakcja na zdarzenia sygnał dźwiękowy, e-mail, aktywacja wyjścia alarmowego, komunikat alarmowe na ekranie, aktywacja nagrywania Sieć Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s...

  • Page 33: Uruchamianie Urządzenia

    NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 URUCHAMIANIE URZĄDZENIA URUCHAMIANIE URZĄDZENIA 2.1. Złącza elektryczne i inne elementy panelu tylnego rejestratorów 1. VIDEO IN: wejścia wideo do podłączenia sygnału wizyjnego z kamer. 2. AUDIO IN: wejścia audio mono (złącza typu RCA) do podłączenia mikrofonów.
  • Page 34 Jeżeli użyty dysk był stosowany w innym urządzeniu konieczne jest jego formatowanie. Należy mieć to na uwadze ze względu na utratę danych. Rejestrator NHDR-4M5304AHD umożliwia montaż 1 dysku twardego. Zdjęcia stanowią element poglądowy, mogą nieznacznie odbiegać od opisywanego rejestratora. Nim przystąpi się do zamontowania dysku twardego należy upewnić się, iż urządzenie jest odłączone od źródła zasilania.
  • Page 35 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 URUCHAMIANIE URZĄDZENIA Ułożyć dysk wewnątrz obudowy w miejscu wskazanym przez otwory montażowe. Przytrzymując ręką dysk należy ustawić rejestrator na boku i przykręcić dysk śrubami od spodu do podstawy. Podłączyć do dysku kabel zasilający i SATA jak zostało to przedstawione na poniższym zdjęciu.
  • Page 36 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie zasilania. Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC 12V do gniazda zasilania znajdującego na tylnym panelu rejestratora. W celu uruchomienia urządzenia należy włączyć przełącznik znajdujący się na tylnym panelu urządzenia. Uruchamianie urządzenia trwa ok 60 sekund. W tym czasie nie należy uruchamiać...
  • Page 37 W przypadku używania monitora DVI można wykorzystać konwerter HDMI<>DVI. Kabel HDMI i konwerter HDMI<>DVI należy dokupić oddzielnie. 2.5. Podłączanie wejść / wyjść alarmowych Rejestratory NHDR-4M5304AHD posiadają 4 wejścia alarmowe i jedno wyjście alarmowe. W celu ich podłączenia proszę zapoznać się z opisem terminali złącz przedstawionymi poniżej. NHDR-4M5304AHD : con1 con2 RS485+ RS485- Wyjście...

  • Page 38: Obsługa Rejestratora

    NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 OBSŁUGA REJESTRATORA OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego Przełączenie aktywnych kanałów w trybie pełnoekranowym (następny, poprzedni). Przełączenie trybów wyświetlania: tryb pełnoekranowy, 4 kanały, 9 kanałów, 16 kanałów Uruchomienie menu wyszukiwania nagrań. Włączenie / wyłączenie audio.
  • Page 39 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 OBSŁUGA REJESTRATORA 3.2. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów. Pilot zasilany jest dwoma bateriami AAA.
  • Page 40 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA 4. INTERFEJS REJESTRATORA 4.1. Kreator Ustawień Podczas pierwszego uruchomienia urządzenia zostanie wyświetlony Kreator ustawień. Pozwala on na skonfigurowanie podstawowych ustawień rejestratora. Przełączanie pomiędzy kolejnymi ekranami realizowane jest za pomocą przycisków Następny / Poprzedni (Next / Previous).
  • Page 41 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA Na kolejnych ekranach użytkownik może zarządzać ustawieniami opisanymi w następujących rozdziałach instrukcji użytkowania: -Zarządzanie dyskami -Ustawienia sieciowe -Ustawienia email -Harmonogram nagrań . -Ogólne ustawienia systemu Aby zapisać ustawienia na ostatniej karcie należy nacisnąć Zapisz (Save).
  • Page 42 Po zakończeniu Kreatora zostanie wyświetlony ekran główny zawierający podział wyświetlający wiele kamer. W zależności od podłączeń, część z okien może wyświetlać obraz. Do kanałów, w których wyświetlane jest logo NOVUS®, nie zostały podpięte kamery lub występuje problem z transmisją. Rejestrator wyświetla również datę i czas, nazwy kanałów.
  • Page 43 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA 4.4. Menu podręczne Menu podręczne dostępne jest na wiele sposobów. Aby je wyświetlić należy nacisnąć lub na przednim panelu rejestratora, nacisnąć przycisk SUBMENU na pilocie IR, przesunąć kursor myszy do dolnej krawędzi ekranu głównego lub nacisnąć prawy przycisk myszy.
  • Page 44 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA 4.6. Menu główne rejestratora Rejestratory NHDR-AHD posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do programowania funkcji urządzenia. Menu urządzenia jest wielojęzyczne. Aby otworzyć menu główne należy nacisnąć przycisk MENU/ESC na przednim panelu rejestratora, nacisnąć przycisk MENU na pilocie IR, lub z menu podręcznego wybrać...
  • Page 45 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA 4.8. Podłączanie kamer IP Rejestratory NHDR-AHD umożliwiają pracę w trybie hybrydowym tj. umożliwiają podłączenie kamer analogowych HD i IP. Okno umożliwiające zarządzanie kamerami IP znajduje się w Menu Głównym\ Parametry\ wyświetlanie\ Kanały IP. Okno zostało przedstawione poniżej.
  • Page 46 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA Uwaga! Rejestrator może wyszukać kamery będące w innej podsieci. Pomimo ich dodania, połączenie nie zostanie zrealizowane do czasu zmiany ustawień sieciowych. Dodaj wszystkie - automatycznie zapełnia listę znalezionymi w sieci kamerami IP. Naciśnięcie przycisku wyświetli okno w którym należy wprowadzić...
  • Page 47 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA 4.9. Odtwarzanie zarejestrowanego materiału Użytkownicy, którzy posiadają odpowiednie uprawnienia mogą odtwarzać zapisane strumienie wideo. Aby wybrać nagrania należy otworzyć panel Odtwarzanie. Rejestrator umożliwia wyszukiwanie nagrań na podstawie kalendarza lub zdarzeń. Umożliwia odtwarzanie także Zrzutów obrazów.
  • Page 48 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA Uwaga: Podczas gdy normalne nagrywanie jest aktywne, nie zostaną wyszczególnione nagrania alarmowe. 4.9.2. Podmenu Odtwarzanie / Zdarzenia To podmenu umożliwia wyszukiwanie nagrań po określonych zdarzeniach z nimi związanymi. Nagrania wybiera się z listy przedstawionej poniżej.
  • Page 49 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA 4.9.3. Okno odtwarzania Okno odtwarzania zostało pokazane poniżej: Przełączanie pomiędzy Kalendarz trybami wyszukiwania nagrań Okno wideo Wybór kanałów Czas Startu Czas Końca inteligentnej analizy ruchu Inteligentna Przyciski nawigacyjne analiza ruchu Graf nagrań Kalendarz umożliwia wybór pożądanego dnia. Proszę wybrać kanały, z których ma być odtwarzany strumień...
  • Page 50 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA 4.9.4. Tworzenie klipu Jednym ze sposobów archiwizacji nagrań jest tworzenie klipu. Klip tworzy się w trybie odtwarzania nagrań wideo i umożliwia archiwizację tylko jednego kanału równocześnie. Naciśnięcie przycisku nawigacyjnego określa start klipu. Następnie proszę wskazać miejsce na grafie odpowiadające końcowi nagrań...
  • Page 51 NHDR-4M5304AHD Instrukcja obsługi (skrócona) 1.0 INTERFEJS REJESTRATORA Naciśnięcie OK rozpoczyna archiwizację. Zostanie wyświetlony pasek postępu. Po zakończeniu zostanie wyświetlony komunikat „Zapis zakończony pomyślnie”. Po procesie archiwizacji proszę nacisnąć Wyjdź, aby opuścić okno i powrócić do poprzedniego menu. Proszę mieć na uwadze, iż podczas „normalnego” nagrywania rejestrator archiwizuje nagrania w segmentach.
  • Page 52 2017-05-05 JM, MMo AAT Holding S.A. , ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
