U s e r 's m a n u a l
( s h o r t )
NHDR-5204AHD
NHDR-5208AHD

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NHDR-5204AHD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NHDR-5204AHD

Summary of Contents for Novus NHDR-5204AHD

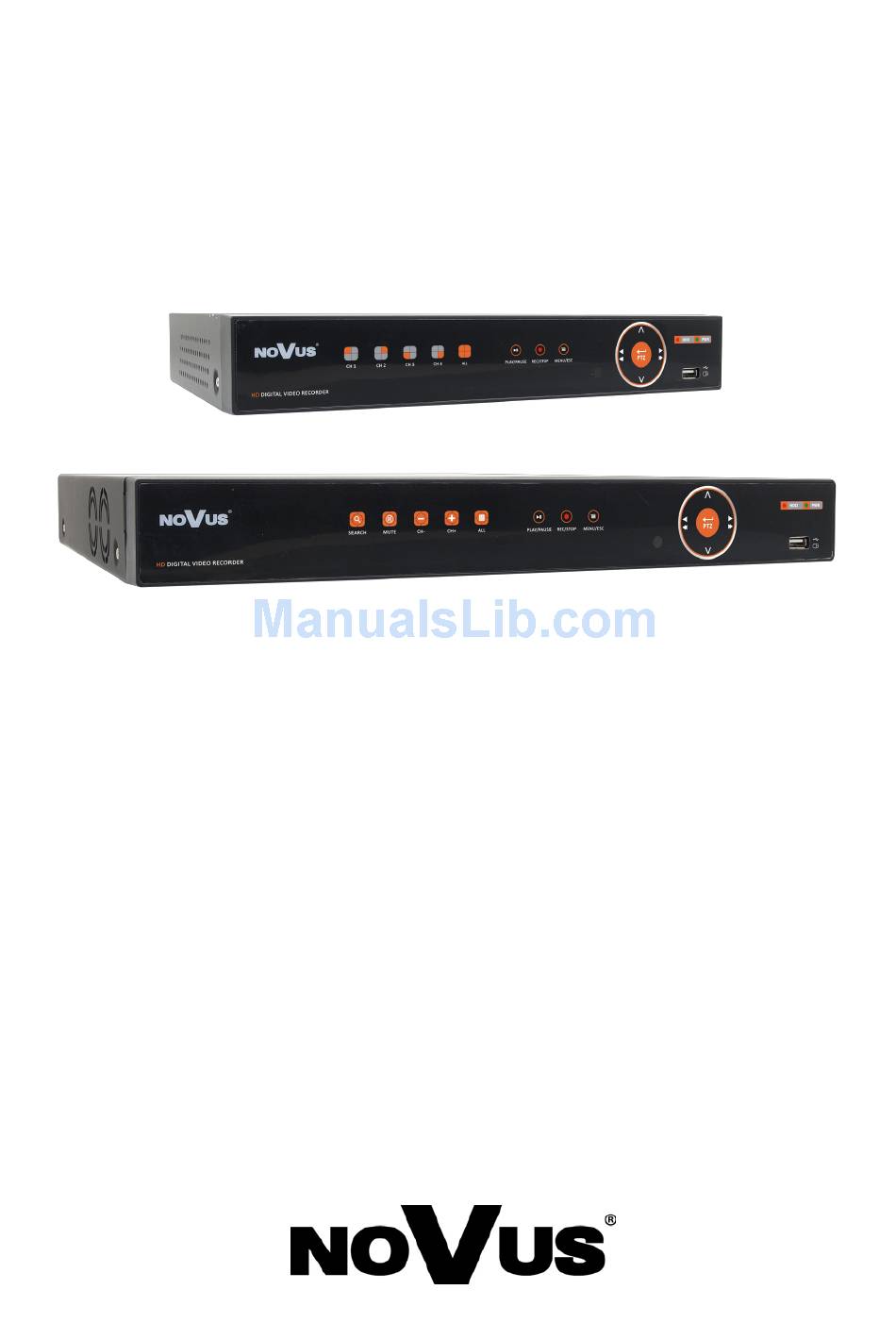

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NHDR-5204AHD NHDR-5208AHD...

  • Page 2: Important Safeguards And Warnings

    NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS AHD DVRs are dedicated to work with NOVUS AHD cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS DVRs may decrease video quality.

  • Page 4: Foreword Information

     Power supply: 12 VDC (100 ~ 240 VAC/12 VDC PSU in-set included) * Depending on the model, in sequence: NHDR-5204AHD / NHDR-5208AHD ** The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product tab...
  • Page 5 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 FOREWORD INFORMATION 1.2. Recorders’ technical data NHDR-5204AHD NHDR-5208AHD Video Video Input 4 x BNC * 8 x BNC * Monitor Output main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA...
  • Page 6 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 FOREWORD INFORMATION NHDR-5204AHD NHDR-5208AHD Network Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s PC Software NHDR-5000 Viewer , Internet Explorer, Mozilla Firefox Max. Number of Connections with PTZ Ports 1 x RS-485...

  • Page 7: Starting The Device

    NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 STARTING THE DEVICE CAUTION! If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result.
  • Page 8 If a disk was used in another device, formatting becomes necessary. Please take it into account due to the irrecoverable data loss resulting from said process. NHDR-5204AHD recorder support 1x 3,5" SATA HDD. NHDR-5208AHD supports up to two 3,5" SATA HDDs. Please follow the instruction to mount the HDD. Photos are illustrative, may differ slightly from the described recorder.
  • Page 9 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 STARTING THE DEVICE Before staring the process make sure the power supply isn’t connected. In order to mount HDD, please unscrew screws on the back and both sides as depicted below and remove top cover.
  • Page 10 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 STARTING THE DEVICE Install the top cover on the DVR and screw it back. NHDR-5208AHD SATA and power cables are attached to the mainboard. Put the HDD into the socket at the shown place.
  • Page 11 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 STARTING THE DEVICE 2.3. Connecting power adapter. Please connect provided DC 12V adapter in the rear power port of the DVR like depicted below. To start the unit turn on the power switch on back panel. Initialization lasts for approximately 60 seconds.

  • Page 12: Alarm Input

    NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 STARTING THE DEVICE 2.4. Connecting monitor This product supports following interfaces for main monitor: HDMI, VGA. For HDMI and VGA outputs following resolutions are supported: 800x600, 1024x768, 1280x1024, 1440x900, 1280x720, 1920x1080. Changing the screen resolution is available in main menu of the DVR. Change will be made after the restarting the DVR.

  • Page 13: Dvr Operating

    NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR OPERATING DVR OPERATING 3.1. Front panel description NHDR-5204AHD NHDR-5208AHD Display selected channel in fullscreen mode. Switching between active channels in fullscreen mode (next, previous). Toggles between different display formats. The available formats are: 1, 4, 9, 16, (depending on the model).
  • Page 14 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR OPERATING 3.2. Controlling via IR remote controller The set includes an IR remote controller. Its range depends on battery status and may vary between a few and few tens of meters. Controller is supplied by two AAA batteries. Buttons functions are listed below.
  • Page 15 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR OPERATING Channel menu Recordings icons Video Channels Switch between divisions Popup menu Main screen displays division screen as default. Some of the video channels may be displayed, depending on camera connection. There is displayed date and time set in DVR, names of the channels.
  • Page 16 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR OPERATING 3.5. Popup menu Recorder has a popup menu which provides easy access to the functions assigned to the front panel buttons. To display the menu, use the or button located on the front panel of the DVR, SUBMENU button IR remote control or move the mouse over the bottom edge of the screen.

  • Page 17: Dvr Main Menu

    NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR MAIN MENU 3.7. Language changing This chapter gives the instruction how to change the language in the NHDR-5000 series DVR. Please follow the instruction: 1. Run the device. When system starts up main screen will appear. Press 1 button to close the Wizard.
  • Page 18 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR OPERATING 4. Press the 4 button to open the language list. Select the prefered language from the list and press the 5 button to save and 6 to exit from Main menu.
  • Page 19 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR MAIN MENU 4. DVR MAIN MENU NHDR-5000 series DVRs feature a multilingual OSD menu allowing for adjusting the settings of the device. Available languages are: English, Polish. The only difference between 4, 8 and 16- channel versions is the number of video channels, alarm inputs etc.

  • Page 20: Dvr Menu

    NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR MENU 4.1. Playback Video Users who have the appropriate permissions can playback recorded videos. Firsly it necessary to open Recording Search menu. 4.1.1. Record Search / General submenu Record search panel can be opened by:...
  • Page 21 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR MAIN MENU Note: Please take a notice, there will not be highlighted motion or alarm records during normal recording. 4.1.2. Record Search / Events submenu In this section, user may search recordings by events. It creates the list of events shown below.
  • Page 22 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR MAIN MENU 4.1.3. Playback window Playback window is shown below: Calendar Video window Start Time Channel selection End Time of Smart Detection Switching between calendar and events list Smart motion Navigation buttons...
  • Page 23 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR MAIN MENU 4.1.4. Creating video clip One of the available method of backup recordings is to create video clip. Clip is created for one channel only. In playback window press the button for pointing the start of the clip. Red marker above the chart will appear.
  • Page 24 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 DVR MAIN MENU Pressing OK start the archiving. Progress bar will be displayed and when finish „Backup successful” will be displayed. After backup press Cancel button to exit and disconnect the HDD or flash memory form USB port.
  • Page 25 NHDR-5204AHD, NHDR-5208AHD User's manual (short) ver. 1.0 NOTES All rights reserved © AAT Holding S.A.
  • Page 26 2015-06-11 MF AAT Holding S.A. , ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59...
  • Page 27 ł u g i ( s k r ó c o n a ) NHDR-5204AHD NHDR-5208AHD...
  • Page 28 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 UWAGI I OSTRZEŻENIA INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 29: Warunki Bezpieczeństwa

    Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją. Rejestratory AHD marki NOVUS dedykowane są do współpracy z kamerami AHD marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD innych producentów może skutkować obniżeniem jakości obrazu wideo.

  • Page 30: Informacje Wstępne

    (w zestawie)  Zasilanie: 12 VDC (zasilacz sieciowy 100 ~ 240 VAC/12 VDC w zestawie) * w zależności od modelu, kolejno: NHDR-5204AHD / NHDR-5208AHD ** Lista kompatybilnych modeli i pojemności dysków dostępna w załączniku „Kompatybilne dyski” w zakładce produktu na stronie www.novuscctv.pl.
  • Page 31 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne NHDR-5204AHD NHDR-5208AHD Wideo Wejścia wideo 4 x BNC * 8 x BNC * Wyjścia monitorowe główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA Audio Wejścia /...
  • Page 32 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 INFORMACJE WSTĘPNE NHDR-5204AHD NHDR-5208AHD Sieć Interfejs sieciowy 1 x Ethernet - złącze RJ-45, 10/100 Mbit/s Programy na PC NHDR-5000 Viewer , Internet Explorer , Mozilla Firefox Maks. liczba połączeń z rejestratorem Porty PTZ 1 x RS-485 Protokoły PTZ...

  • Page 33: Uruchamianie Urządzenia

    NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 URUCHAMIANIE URZĄDZENIA UWAGA ! Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca. Kondensacja zawartej w powietrzu pary wodnej może spowodować...
  • Page 34 Jeżeli użyty dysk był stosowany w innym urządzeniu konieczne jest jego formatowanie. Należy mieć to na uwadze ze względu na utratę danych. Rejestrator NHDR-5204AHD umożliwia montaż 1 dysku twardego. Rejestrator NHDR-5208AHD umożliwia montaż 2 dysków twardych wewnątrz. Proces instalacji w zależności od modelu został...
  • Page 35 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 URUCHAMIANIE URZĄDZENIA Nim przystąpi się do zamontowania dysków twardych należy upewnić się, iż urządzenie jest odłączone od źródła zasilania. Następnie należy odkręcić śruby po bokach i z tyłu obudowy w miejscach przedstawionych na poniższym zdjęciu. Zdjąć obudowę rejestratora odsuwając ją do tyłu a następnie podnosząc do góry.
  • Page 36 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 URUCHAMIANIE URZĄDZENIA Założyć osłonę i przykręcić śruby. NHDR-5208AHD Przewody SATA i zasilania znajduje się na płycie głównej. Proszę podłączyć dyski jak pokazano poniżej. Przytrzymując ręką dysk należy postawić rejestrator na boku i przykręcić dyski śrubami od spodu do podstawy.
  • Page 37 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie zasilania. Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC 12V do gniazda 12VDC na tylnym panelu rejestratora (Rozdział 2.1. Na schematach przedstawiony nr 12). W celu uruchomienia urządzenia należy włączyć przełącznik znajdujący się na tylnym panelu urządzenia (Rozdział...
  • Page 38 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI i VGA . Dla wyjść HDMI i VGA dostępne są następujące rozdzielczości: 800x600, 1024x768, 1280x1024, 1440x900, 1280x720, 1920x1080. Zmiany rozdzielczości dokonuje się w menu głównym rejestratora. Zmiana zostanie wprowadzona po ponownym uruchomieniu urządzenia.

  • Page 39: Obsługa Rejestratora

    NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 OBSŁUGA REJESTRATORA OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego NHDR-5204AHD NHDR-5208AHD Włączenie wybranego kanału w trybie pełnoekranowym. Przełączenie aktywnych kanałów w trybie pełnoekranowym (następny, poprzedni). Przełączenie trybów wyświetlania: tryb pełnoekranowy, 4 kanały, 9 kanałów, 16 kanałów (w zależności od modelu)
  • Page 40 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 OBSŁUGA REJESTRATORA 3.2. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów. Pilot zasilany jest dwoma bateriami AAA.
  • Page 41 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 OBSŁUGA REJESTRATORA Uwaga! Domyślny użytkownik to “admin”. Ochrona hasłem jest wyłączona (w przypadku logowania pole “hasło” należy pozostawić puste). Aktywowanie kolejnego użytkownika powoduje wyświetlenie ekranu logowania Menu kanału Ikony statusu Kanały wideo Przełączanie pomiędzy podziałami Menu podręczne...
  • Page 42 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 OBSŁUGA REJESTRATORA 3.5. Menu podręczne Menu podręczne dostępne jest na wiele sposobów. Aby je wyświetlić należy nacisnąć lub na przednim panelu rejestratora, nacisnąć przycisk SUBMENU na pilocie IR, lub przesunąć kursor myszy do dolnej krawędzi ekranu głównego.

  • Page 43: Menu Główne Rejestratora

    NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 MENU GŁÓWNE REJESTRATORA 3.7. Zmiana języka OSD Rozdział zawiera instrukcje dotyczącą zmiany języka OSD. Proszę postępować zgodnie z instrukcją: 1. Proszę uruchomić rejestrator. Po starcie systemu zostanie wyświetlony ekran główny. Naciśnięcie przycisku oznaczonego jako 1 zamyka okno kreatora.
  • Page 44 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 OBSŁUGA REJESTRATORA 4. Naciśnięcie przycisku 4 otwiera listę dostępnych języków. Proszę wybrać preferowany język z listy. Następnie proszę nacisnąć przycisk 5 aby zapisać i 6 aby wyjść z menu głównego. Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 45 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 MENU GŁÓWNE REJESTRATORA MENU GŁÓWNE REJESTRATORA Rejestratory serii NHDR-5000 posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do programowania funkcji urządzenia. Menu urządzenia jest wielojęzyczne. Menu dla urządzeń w wersji 4, 8 i 16 kanałowej różnią się...
  • Page 46 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 MENU GŁÓWNE REJESTRATORA 4.1. Odtwarzanie zarejestrowanego materiału Użytkownicy, którzy posiadają odpowiednie uprawnienia mogą odtwarzać zapisane strumienie wideo. Aby wybrać nagrania należy otworzyć panel Odtwarzanie. 4.1.1. Podmenu Odtwarzanie / Podstawowe Panel Odtwarzanie może zostać uruchomiony poprzez: Naciśnięcie...
  • Page 47 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 MENU GŁÓWNE REJESTRATORA Uwaga: Podczas gdy normalne nagrywanie jest aktywne, nie zostaną wyszczególnione nagrania alarmowe. 4.1.2. Podmenu Odtwarzanie / Zdarzenia To podmenu umożliwia wyszukiwanie nagrań po określonych zdarzeniach z nimi związanymi. Nagrania wybiera się z listy przedstawionej poniżej.
  • Page 48 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 MENU GŁÓWNE REJESTRATORA 4.1.3. Okno odtwarzania Okno odtwarzania zostało pokazane poniżej: Kalendarz Okno wideo Czas Startu Wybór kanałów Czas Końca Przełączanie pomiędzy inteligentnej trybami wyszukiwania analizy ruchu nagrań Inteligentna Przyciski nawigacyjne analiza ruchu Graf nagrań...
  • Page 49 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 MENU GŁÓWNE REJESTRATORA 4.1.4. Tworzenie klipu Jednym ze sposobów archiwizacji nagrań jest tworzenie klipu. Klip tworzy się w trybie odtwarzania nagrań wideo i umożliwia archiwizację tylko jednego kanału równocześnie. Naciśnięcie przycisku nawigacyjnego określa start klipu. Następnie proszę wskazać miejsce na grafie odpowiadające końcowi nagrań...
  • Page 50 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 MENU GŁÓWNE REJESTRATORA Naciśnięcie OK rozpoczyna archiwizację. Zostanie wyświetlony pasek postępu. Po zakończeniu zostanie wyświetlony komunikat „Zapis zakończony pomyślnie”. Po procesie archiwizacji proszę nacisnąć Wyjdź, aby opuścić okno i powrócić do poprzedniego menu. Proszę mieć na uwadze, iż podczas „normalnego” nagrywania rejestrator archiwizuje nagrania w segmentach.
  • Page 51 NHDR-5204AHD, NHDR-5208AHD Instrukcja obsługi (skrócona) 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 52 2015-06-11 MF AAT Holding S.A. , ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
