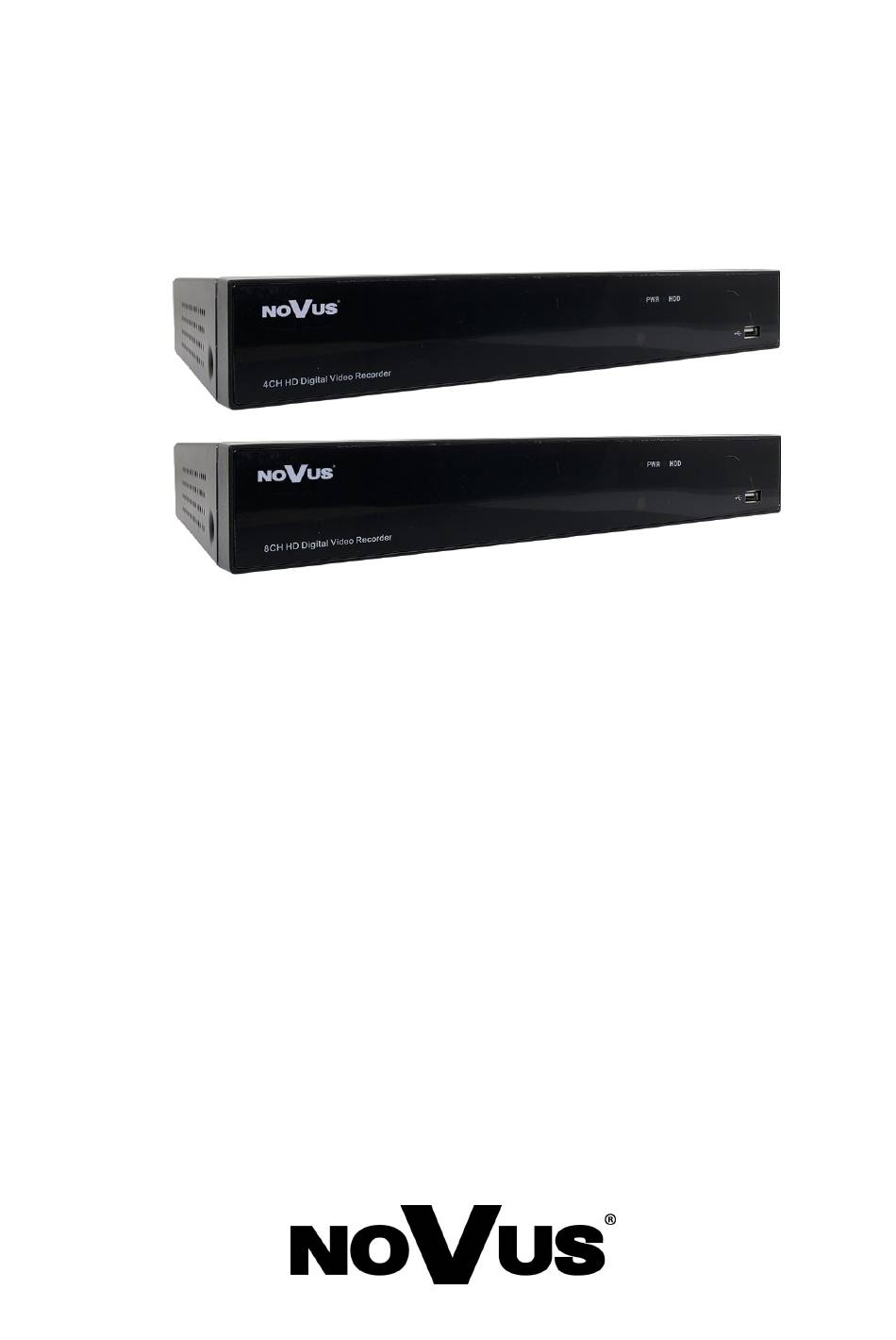

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NHDR-3204AHD NHDR-3208AHD...
  • Page 2 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 IMPORTANT SAFEGUARDS AND WARNINGS INFORMACJE EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.

  • Page 3: Safety Requirements

    We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual . NOVUS AHD DVRs are dedicated to work with NOVUS AHD cameras. Using only NOVUS products guarantees the highest image quality. Connecting cameras from other manufacturers to NOVUS DVRs may decrease video quality.

  • Page 4: Foreword Information

    Depending on the model, in sequence: NHDR-3204AHD / NHDR-3208AHD Recording is limited to 15 fps per channel during playback or in hybrid mode. *** The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product tab...
  • Page 5 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 FOREWORD INFORMATION 1.2. Recorders’ technical data NHDR-3204AHD NHDR-3208AHD Video Video Input 4 x BNC * 8 x BNC * Monitor Output main (split screen, full screen, sequence): 1 x HDMI, 1 x VGA...
  • Page 6 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 FOREWORD INFORMATION NHDR-3204AHD NHDR-3208AHD Network Network Interface 1 x Ethernet - RJ-45 interface, 10/100 Mbit/s PC / MAC Software NHDR-5000 Viewer, NMS, Internet Explorer, Mozilla Firefox, Opera / Safari PTZ Ports 1 x RS-485...

  • Page 7: Starting The Device

    NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 STARTING THE DEVICE CAUTION! If the device was brought from a location with lower temperature, wait until it reaches the temperature of location it is currently in. Turning the device on immediately after bringing it from a location with lower ambient temperature is forbidden, as the condensing water vapour may cause short-circuits and damage the device as a result.
  • Page 8 If a disk was used in another device, formatting becomes necessary. Please take it into account due to the irrecoverable data loss resulting from said process. NHDR-3204AHD and NHDR-3208AHD recorder support 1x 3,5" SATA HDD. Follow the instruction to mount the HDD. Photos are illustrative, may differ slightly from the described recorder.
  • Page 9 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 STARTING THE DEVICE Before staring the process make sure the power supply isn’t connected. In order to mount HDD, unscrew screws on the back and both sides as depicted below and remove top cover.
  • Page 10 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 STARTING THE DEVICE Install the top cover on the DVR and screw it back. NHDR-3208AHD SATA and power socket are attached to the mainboard. Put the HDD at the shown place. Move DVR to the side holding HDD by hand, and screw it tightly from the bottom.
  • Page 11 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 STARTING THE DEVICE Install the top cover on the DVR and screw it back. All rights reserved © AAT Holding S.A.
  • Page 12 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 STARTING THE DEVICE 2.3. Connecting power adapter. Connect provided DC 12V adapter in the rear power port of the DVR like depicted below. Then connect the power adapter to 230V. To start the unit turn on the power switch on back panel. Initialization lasts for approximately 60 seconds.

  • Page 13: Dvr Operating

    NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 STARTING THE DEVICE 2.4. Connecting monitor This product supports following interfaces for main monitor: HDMI, VGA. For HDMI and VGA outputs following resolutions are supported: 1024x768(60Hz), 1280x1024(60Hz), 1440x900(60Hz), 1280x720 (60Hz), 1920x1080 (50Hz). Default screen resolution is 1280x1024 (60Hz).
  • Page 14 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR OPERATING 3.2. Controlling via IR remote controller The set includes an IR remote controller. Its range depends on battery status and may vary between a few and few tens of meters. Controller is supplied by two AAA batteries. Buttons functions are listed below.
  • Page 15 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR OPERATING Channel menu Recordings icons Video Channels Switch between divisions Popup menu Main screen displays division screen as default. Some of the video channels may be displayed, depending on camera connection. There is displayed date and time set in DVR, names of the channels.
  • Page 16 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR OPERATING 3.5. Popup menu Recorder has a popup menu which provides easy access to the functions assigned to the front panel buttons. To display the menu, use the or button located on the front panel of the DVR, SUBMENU button IR remote control or move the mouse over the bottom edge of the screen.
  • Page 17 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR OPERATING 3.7. Language changing This chapter gives the instruction how to change the language in the NHDR-AHD series DVR. Please follow the instruction: 1. Run the device. When system starts up main screen will appear. Press 1 button to close the Wizard.
  • Page 18 5 button to save and 6 to exit from Main menu. 3.8. Connecting the IP cameras. Novus NHDRs allow for connecting AHD and IP cameras in hybrid mode. DVR or hybrid mode can be selected in menu System \ General \ Mode (shown on the picture above). DVR mode allows for connecting AHD and analog 960H cameras only.
  • Page 19 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR OPERATING . IP cameras can be added in many ways. Press the button to add IP camera to particular channel. It will display search window. Press the Search button to list found IP cameras. Select camera on the list to fill the fields on the right.

  • Page 20: Dvr Main Menu

    NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR MAIN MENU 4. DVR MAIN MENU NHDR-AHD series feature a multilingual OSD menu allowing to adjust the settings of the device. Differences between models depends to number of inputs (video channels, audio, alarm inputs) or technical parameters (recording speed, playback, substream parameters).
  • Page 21 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR MAIN MENU 4.1. Playback recorded video Users who have the appropriate permissions can playback recorded videos. It necessary to open Recording Search menu. Record search panel can be opened by: Pressing the...
  • Page 22 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR MAIN MENU Note: Please take a notice, there will not be highlighted motion or alarm records incase of normal recording. 4.1.2. Record Search / Events submenu In this section, user may search recordings by events. It creates the list of events shown below.
  • Page 23 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR MAIN MENU 4.1.3. Playback window Playback window is shown below: Calendar Video window Start Time Switching between calendar and End Time of Smart events list Detection Channel selection Smart motion Navigation buttons...
  • Page 24 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR MAIN MENU 4.1.4. Creating video clip One of the available method of backup recordings is to create video clip. Clip is created for one channel only. In playback window press the button for pointing the start of the clip. Red marker above the chart will appear.
  • Page 25 NHDR-3204AHD, NHDR-3208AHD User's manual (short) ver. 1.3 DVR MAIN MENU Pressing OK start the archiving. Progress bar will be displayed and when finish „Backup successful” will be displayed. After backup press Cancel button to exit and disconnect the HDD or flash memory form USB port.
