Q u i c k s t a r t g u i d e
NHDR-4116-H2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NHDR-4116-H2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NHDR-4116-H2

Summary of Contents for Novus NHDR-4116-H2

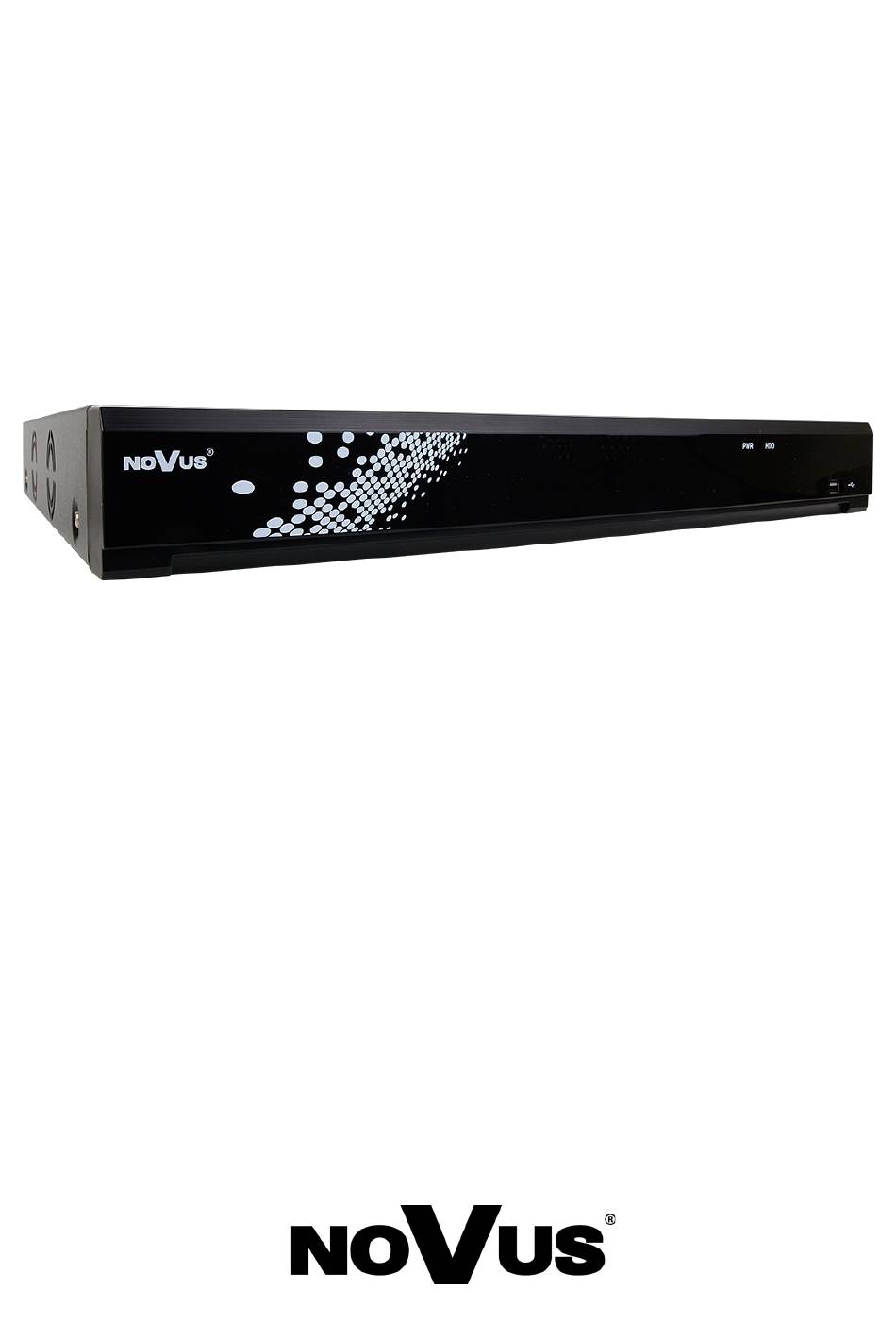

  • Page 1 Q u i c k s t a r t g u i d e NHDR-4116-H2...
  • Page 2 NHDR-4116-H2 Quick start guide version 1.0 INFORMACJE IMPORTANT SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Safety Requirements

    The instruction manual on the website www.novuscctv.com is always the most current version. The NHDR-4000 series recorders are dedicated to work with NOVUS cameras. Using only NOVUS products guarantees the highest level of service. Connecting third-party cameras may result in lower video quality and functional limitations.
  • Page 4 • The device can be operated with a USB computer mouse, NV-KBD50 keyboard and remote control. • Power supply: 12 VDC (100 ~ 240 VAC/12 VDC PSU in-set included). The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disk file in the product “Downloadable files” tab.

  • Page 5: Foreword Information

    NHDR-4116-H2 Quick start guide version 1.0 FOREWORD INFORMATION 1.2. Recorders’ technical data NHDR-4116-H2 Video Video Input 16 x BNC Operating mode AHD 5Mpx, TVI 5Mpx, CVI 4Mpx, analog 960H main (split screen, full screen, sequence): 1 x HDMI (4K UltraHD ), 1 x VGA (FullHD)
  • Page 6 NHDR-4116-H2 Quick start guide version 1.0 FOREWORD INFORMATION NHDR-4116-H2 Intelligent Image Analysis Number of channels 0 x BNC, 20 x IP (4000 series) Supported functions for IP Exception, Line cross, Zone entrance, Abandoned object, Object disappearance, Face cameras detection, Pedestrian detection, Cross counting, Sound detection...

  • Page 7: Starting The Device

    The pictures of the recorders contained in this manual are for illustrative purposes and may differ slightly from the actual device. STARTING THE DEVICE 2.1. Electrical connection and other rear panel elements of NHDR-4116-H2. 1. AUDIO IN: Audio mono inputs (RCA LINE IN type) to connect microphones.
  • Page 8 NHDR-4116-H2 Quick start guide version 1.0 STARTING THE DEVICE 8. ALARM: alarm output, relay 3A 30VDC. 9. RS-485: RS-485 bus connector to connect PTZ camerasor NV-KBD50 keyboard. 10. DC 12V: Power supply connector 12V. 11. AUDIO IN + CVBS: connector for additional cable (in set included) to connect microphones (9- 16 audio mono inputs —...
  • Page 9 NHDR-4116-H2 Quick start guide version 1.0 STARTING THE DEVICE Then unscrew the screws on the sides and back of the housing in the places shown in the photo below. Remove the recorder housing by sliding it backwards and then lifting it up.
  • Page 10 NHDR-4116-H2 Quick start guide version 1.0 STARTING THE DEVICE STARTING THE DEVICE Connect SATA and power cable as shown on the picture below. Install the top cover on the DVR and screw it back. All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 11 NHDR-4116-H2 Quick start guide version 1.0 STARTING THE DEVICE 2.3. Connecting power adapter. Please connect provided 12V DC adapter to the power port of the DVR like depicted below. To start the unit switch on the power on back panel. Initialization lasts for approximately 60 seconds.

  • Page 12: Alarm Input

    Note: You can use the HDMI <> DVI converter to connect to the DVI monitor. HDMI cable and HDMI<>DVI converter it’s not included and you have to buy it separately. 2.5. Connecting alarm ports NHDR-4116-H2 has 16 alarm inputs and 1 alarm output. To connect them please refer table below: RS485+ RS485- con1 con2 G 1...

  • Page 13: Dvr Operating

    NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING 2.6. Connecting ethernet network DVR has an Ethernet port. It is marked as number 12 on the scheme in 2.1 chapter. It can be connected to switch to make a connection with PC and IP cameras. Connecting IP camera is described in chapter 3.3.3.
  • Page 14 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING 3.1.1. Controlling via IR remote controller IR remote controller is included with DVR. IR range depends on battery status and may vary between a few and several meters. The range of controller can be extended using NV-RCEX5AHD.
  • Page 15 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING 3.2. First launch To start the unit connect the power cable to 12V DC adapter, turn on the power switch on back panel and wait for initialization. It lasts for approximately 120 seconds. During this time executing any device functions and pressing any buttons is prohibited.
  • Page 16 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING Draw - the function shows when Unlock Pattern function is enabled. It allows to create an unlock pattern. There is 3x3 board to create a pattern by dragging the mouse cursor. The pattern has to be confirmed by dragging the mouse cursor again.
  • Page 17 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING Frist Launch Wizard The first launch wizard provides a quick way to configure basic DVR settings. When the Start Wizard will be pressed, subsequent sections of the wizard will appear. The Next and Previous buttons allow to toggle between consecutive sections. The Cancel button exits the wizard without saving any changes.
  • Page 18 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING This section contains basic network settings: DHCP - enable network settings retrieval from a DHCP server. IP Address - network address of the recorder in the local IPv4 network. Subnet Mask - number dividing in IP address the network part in IPv4 network.
  • Page 19 The next section allows to add IP channels to the recorder. The DVR automatically searches all IP cameras, NHDR-4000 and NVR-4000 from Novus in local IP network. There is a list of found devices on the left side, list of connected devices on the right side.
  • Page 20 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING The Search button starts researching IP devices. The recorders IP addresses are with sign, which allow to add separated channels from recorders. If a channel has already been added from the recorder, then its IP address is indicated by a red color.
  • Page 21 Port - port number to connect devices. It is automatically recognized by default. Protocol - protocol to connect devices. The NOVUS 4000 IP cameras, NHDR-4000 and NVR-4000 recorders are using Private protocol. Another devices are using ONVIF protocol. The protocol is automatically recognized by default.
  • Page 22 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING There can be bound following icons in the right part of the wizzard window: - Adding a single camera. The Add IP Camera window from the previous page appears. - Deleting a single camera.
  • Page 23 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING Overwrite - the default Auto setting cause recordings overwriting from the oldest when there is no free space on HDDs. When overwriting is OFF, the DVR will stop recording when the disc is full. It is also possible to set the time after which recordings will be overwritten: 1 day, 3 days, 7 days, 14 days, 30 days, 60 days and 90 days.
  • Page 24 NHDR-4116-H2 Quick start guide version 1.0 DVR OPERATING The QR code contains the P2P ID and can be scanned eg. in the RXCAMview application. Caution! service provided third-party companies. SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. is not responsible for the operation of the service.

  • Page 25: Main Screen

    NHDR-4116-H2 Quick start guide version 1.0 MAIN SCREEN 4. MAIN SCREEN When the initialization process is complete, live camera images are displayed on the monitor screen. Moving the mouse cursor to the bottom of the screen displays the menu bar.
  • Page 26 NHDR-4116-H2 Quick start guide version 1.0 MAIN SCREEN - Start sequence display. - Start playback mode. Click on triangle mark to start quick playback recent recordings (5sec. - 5min). - Switches on/off audio, change audio level, mute. - Switches the stream of all cameras, HD means main stream, SD means substream.
  • Page 27 NHDR-4116-H2 Quick start guide version 1.0 MAIN SCREEN Note! For IP cameras, the recorder displays main or substream depending on the display performance. If the main stream is choosen, depending on the available hardware resources, some channels may not be displayed. The message "Resource not enough" will appear in the place of the channel that cannot be displayed.
  • Page 28 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 2021-12-22 PF...
  • Page 29 Skrócona instrukcja obsługi NHDR-4116-H2...
  • Page 30 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA INFORMACJE PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw człon- kowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str.

  • Page 31: Warunki Bezpieczeństwa

    Instrukcja obsługi znajdującą się na stronie www.novuscctv.com jest zawsze najbardziej aktualną wersją. Rejestratory marki NOVUS dedykowane są do współpracy z kamerami marki NOVUS. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer innych producentów może skutkować obniżeniem jakości obrazu wideo.
  • Page 32 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • Rejestratory cyfrowe wspierające kamery analogowe HD (720p, 1080p, 4MPX, 5MPX) AHD, TVI, CVI. • Wsparcie dla kamer IP do 5 Mpx (tryb hybrydowy). • Rozdzielczość nagrywania kamer analogowych HD 1280 x 1944, 1280 x 1440, 1920 x 1080, 1280 x 720, 960 x 480.

  • Page 33: Informacje Wstępne

    NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne NHDR-4116-H2 Wideo Wejścia wideo 16 x BNC Tryb pracy AHD 5Mpx, TVI 5Mpx, CVI 4Mpx, analog 960H główne (podział, pełny ekran, sekwencja): 1 x HDMI (4K UltraHD ), 1 x VGA (FullHD) Wyjścia monitorowe...
  • Page 34 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE NHDR-4116-H2 Inteligentna analiza obrazu Liczba kanałów 0 x BNC, 20 x IP (seria 4000) Obsługiwane funkcje dla Sabotaż, Przekroczenie linii, Naruszenie strefy, Pojawienie się obiektu, Zniknięcie obiektu, kamer IP Detekcja twarzy, Detekcja osób, Zliczanie przekroczeń linii, Detekcja audio Sieć...

  • Page 35: Uruchamianie Urządzenia

    Zamieszczone w niniejszej instrukcji zdjęcia rejestratorów stanowią element poglądowy, mogą nieznacznie odbiegać od opisywanego rejestratora. URUCHAMIANIE URZĄDZENIA 2.1. Złącza elektryczne i inne elementy panelu tylnego rejestratora NHDR-4116-H2. 1. AUDIO IN: Wejścia audio mono (złącza typu RCA) do podłączenia mikrofonów. 2. AUDIO OUTPUT: Wyjście audio mono (złącze typu RCA) do podłączenia głośnika ze wzmacniaczem.
  • Page 36 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 8. ALARM: Wyjście alarmowe, przekaźnikowe 3A 30VDC. 9. RS-485: Złącze magistrali RS-485 do podłączenia kamer PTZlub klawiatury NV-KBD50. 10. DC 12V: Gniazdo podłączenia zasilania rejestratora 12VDC. 11. AUDIO IN + CVBS: Złącze umożliwiające podłączenie dodatkowego przewodu do podłączenia kanałów audio (złącza typu RCA, kanały 9-16) oraz wyjścia monitorowego...
  • Page 37 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA Następnie należy odkręcić śruby po bokach i z tyłu obudowy w miejscach przedstawionych na poniższym zdjęciu. Zdjąć obudowę rejestratora odsuwając ją do tyłu a następnie podnosząc do góry. Domyślnie wszystkie kable SATA oraz kable zasilające dysków są podłączone do płyty głównej rejestratora i gotowe do podłączenia.
  • Page 38 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA Podłączyć przewody zasilające i SATA do dysków jak zostało to przedstawione na poniższym zdjęciu. Po podłączeniu dysków należy z powrotem założyć osłonę i przykręcić śruby. Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 39 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie zasilania. Przed uruchomieniem urządzenia należy podłączyć dostarczony zasilacz DC 12V do gniazda 12VDC na tylnym panelu rejestratora. W celu uruchomienia urządzenia należy włączyć przełącznik znajdujący się na tylnym panelu urządzenia. Uruchamianie urządzenia trwa ok 60 sekund. W tym czasie nie należy uruchamiać żadnych funkcji.
  • Page 40 HDMI<>DVI. Kabel HDMI i konwerter HDMI<>DVI należy dokupić oddzielnie. 2.5. Podłączanie wejść / wyjść alarmowych Rejestrator NHDR-4116-H2 posiada 16 wejść alarmowych oraz jedno wyjście alarmowe. W celu ich podłączenia należy zapoznać się z opisem terminali złącz przedstawionymi poniżej. RS485+ RS485- con1...

  • Page 41: Obsługa Rejestratora

    NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 2.6. Podłączanie rejestratora do sieci Ethernet. Rejestrator posiada port ethernet oznaczony na schemacie w rozdziale 2.1. numerem 12. Umożliwia on połączenie z przełącznikiem sieciowym, a za jego pośrednictwem z komputerem i kamerami IP. Opis dodawania kamer IP znajduje się...
  • Page 42 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.1.1. Sterowanie za pomocą pilota zdalnego sterowania W zestawie z rejestratorem dołączany jest pilot zdalnego sterowania pracujący w podczerwieni. Zasięg pilota uzależniony jest od stanu baterii i waha się od kilku do kilkunastu metrów. Do rejestratora można podłączyć...
  • Page 43 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA 3.2. Pierwsze uruchomienie W celu uruchomienia urządzenia należy podłączyć przewód sieciowy do zasilacza, włączyć przełącznik znajdujący się na tylnej ścianie obudowy i poczekać na uruchomienie się rejestratora. Przy pierwszym uruchomieniu pojawi się menu, w którym należy wybrać i ustawić język, nazwę...
  • Page 44 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA W kolejnym kroku należy się zalogować, wykorzystując utworzone dane. Za pomocą przycisku Hasło przełączamy się na logowanie za pomocą hasła. Przycisk Wzór wraca do poprzedniego widoku. Po uwierzytelnieniu otwiera się Kreator pierwszego uruchomienia.
  • Page 45 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Kreator pierwszego uruchomienia Kreator pierwszego uruchomienia pozwala w szybki sposób skonfigurować podstawowe ustawienia rejestratora. Po naciśnięciu przycisku Uruchom pojawiają się kolejne sekcje Kreatora. Przyciski Dalej, Wstecz służą do przełączania pomiędzy kolejnymi sekcjami. Przycisk Anuluj wychodzi z Kreatora bez zapisywania zmian.
  • Page 46 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Sekcja ta zawiera podstawowe ustawienia sieciowe: DHCP - pobieranie ustawień sieciowych z serwera DHCP (domyślnie jest włączone). Adres IP - adres sieciowy rejestratora w sieci lokalnej w adresacji IPv4. Maska podsieci - liczba służąca do wyodrębnienia w adresie IPv4 części będącej adresem podsieci.
  • Page 47 Kolejna sekcja pozwala na dodawanie do rejestratora kanałów IP. Rejestrator automatycznie wyszukuje w lokalnej sieci IP wszystkie kamery IP, rejestratory NHDR-4000 i NVR-4000 firmy Novus, które można dodać do rejestratora. Z lewej strony wyświetlana jest lista znalezionych urządzeń, z prawej strony lista podłączonych kanałów.
  • Page 48 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Przycisk Szukaj uruchamia ponowne wyszukanie urządzeń IP. Przy adresach wyszukanych rejestratorów jest znak , który pozwala zdefiniować numery kanałów z rejestratora, które mają być dodane. Jeżeli z danego rejestratora dodano już jakiś kanał, wtedy jego adres IP jest oznaczony kolorem czerwonym.
  • Page 49 Port - numer portu, po którym następuje połączenie. Domyślnie jest on automatycznie rozpoznawany. Protokół - protokół, po którym następuje połączenie. Kamery NOVUS serii 4000, rejestratory NHDR -4000 i NVR-4000 łączą się po protokole Prywatny. Pozostałe kamery łączą się za pomocą protokołu ONVIF.
  • Page 50 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA W prawej części okna kreatora można znaleźć poniższe oznaczenia: - Dodawanie pojedynczej kamery. Pojawia się okno dodawania kamery z poprzedniej strony. - Usunięcie pojedynczej kamery. - Edycja parametrów dodanej kamery. Pojawia się wypełnione okno z poprzedniej strony.
  • Page 51 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Nadpisywanie - ustawienie Auto, powoduje nadpisywanie nagrań od najstarszego, gdy zabraknie wolnego miejsca na dysku. Gdy Nadpisywanie jest wyłączone, rejestrator zakończy rejestrację gdy dysk zostanie zapełniony. Jest również możliwość ustawienia czasu po jakim nagrania zostaną...
  • Page 52 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 OBSŁUGA REJESTRATORA Kod QR zawiera identyfikator i może zostać zeskanowany np. w aplikacji RXCAMView. Uwaga! Usługa P2P jest dostarczona przez firmy trzecie. Firma AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. nie ponosi odpowiedzialności za działanie serwisu.

  • Page 53: Ekran Główny

    NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 EKRAN GŁÓWNY EKRAN GŁÓWNY Po zakończeniu procesu inicjalizacji na ekranie monitora wyświetlane są obrazy z kamer „na żywo”. Przesunięcie kursora myszy do dołu ekranu wyświetla pasek menu. W celu wyświetlenia menu w rejestratorze należy nacisnąć przycisk , a następnie wybrać...

  • Page 54: Menu Główne Rejestratora

    NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 MENU GŁÓWNE REJESTRATORA - Uruchomienie przełączania widoku kamer w sekwencji. - Uruchamia tryb odtwarzania nagrań, klikając w trójkątny wskaźnik użytkownik może uru- chomić szybkie odtwarzanie nagrań z ostatnich 5s. - 5min. - Włącza odtwarzanie dźwięku, zmiana poziomu, wyciszenie.
  • Page 55 NHDR-4116-H2 Skrócona instrukcja obsługi wersja 1.0 MENU GŁÓWNE REJESTRATORA Uwaga! Dla kamer IP rejestrator wyświetla strumienie główne lub pomocnicze w zależności od wydajności wyświetlania. Po wybraniu wyświetlania strumienia głównego, zależnie od dostępnych zasobów sprzętowych, część kanałów może nie zostać wyświetlona. W miejscu kanału, który nie może zostać...
  • Page 56 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 2021-12-22 PF...
