Hunter Ellipse 90063 Owner's Manual

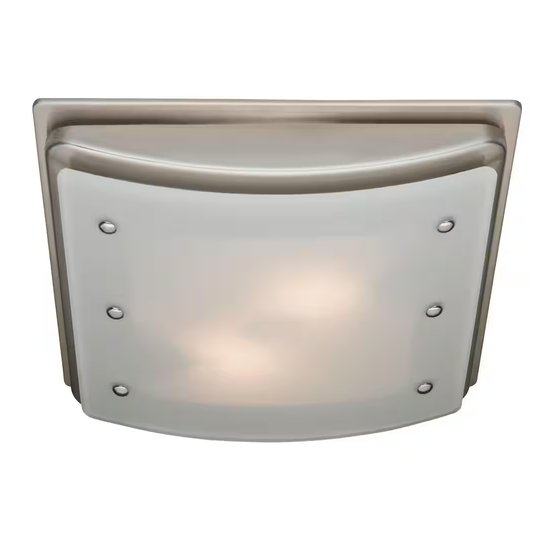

Bath ventilator with light and night light
Hide thumbs Also See for Ellipse 90063:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
R20200515

Advertisement

loading
Need help?

Need help?

Do you have a question about the Ellipse 90063 and is the answer not in the manual?

Questions and answers

Michael Harris
May 2, 2025

Can you buy just the fan? My fan is not working

0

Related Manuals for Hunter Ellipse 90063

Summary of Contents for Hunter Ellipse 90063

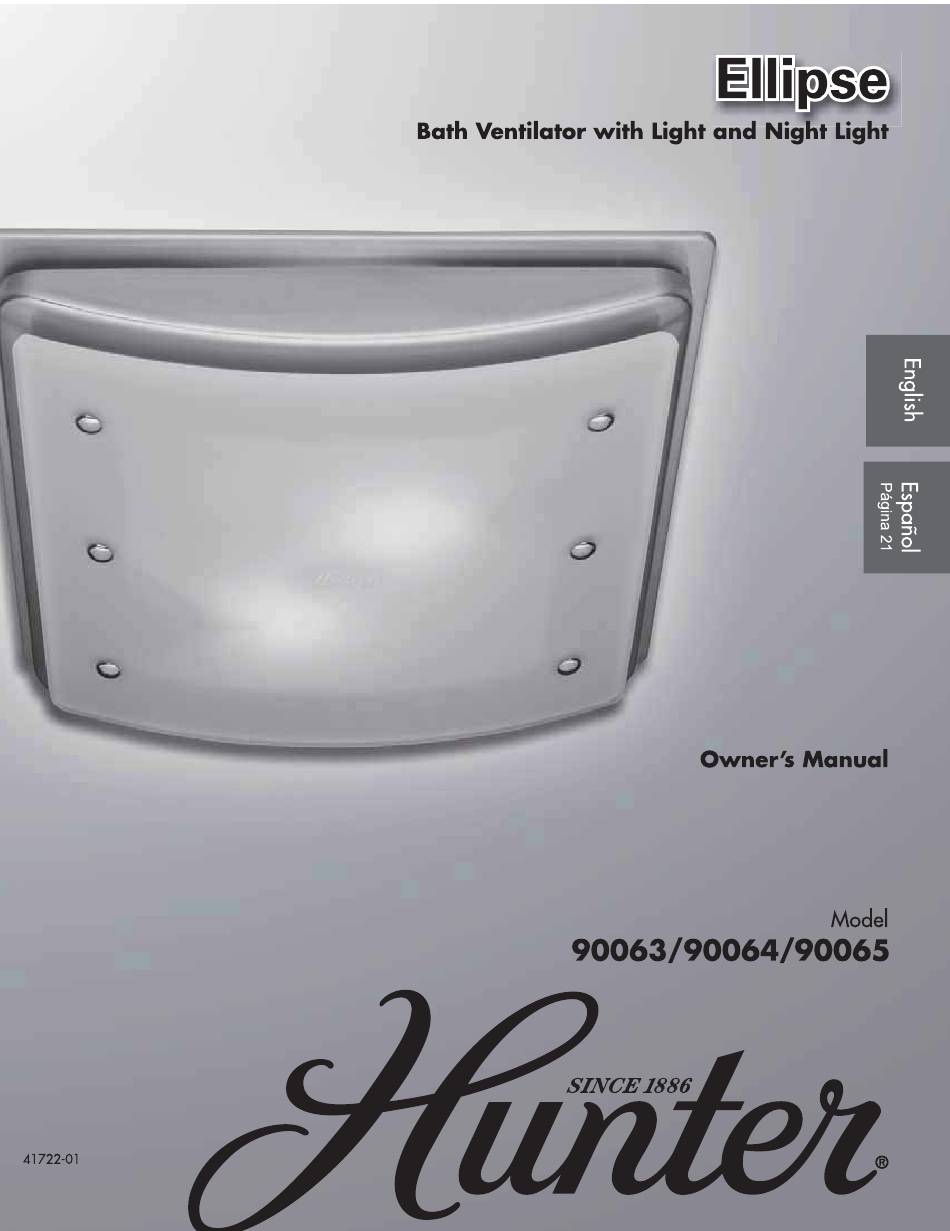

  • Page 1 R20200515...

  • Page 2: Preventative Maintenance

    TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Use this unit only in a manner intended by the manufacturer. American Society for Heating, Refrigeration and Air-Conditioning Engineers (ASHRAE), and the local code authorities. If you have questions, contact the manufacturer.

  • Page 3: Before Installation

    Check all the parts. 95044-01-000 If damaged, call 95022-01-000 1-888-880-3267 for replacements. 75190-01-000 03242-07-133 95492-02-000 74508-03-133 3/8” Cable Connector 77520-01 65219 95740-01/02-000 Extra Screws NOTE: Strain relief cable 75184-01-133 connector must be installed. Not Included. 95366-01/02-000 Included. Tools Needed. (Not supplied) Estimated assembly time: 30 to 60 minutes Before Installation NOTE: Remove all packing materials before installation.
  • Page 4 Remove the motor/blower from the housing. Remove packing material. Remove the pre-loaded screw tip covers. with the side of the housing. Remove the wiring cover screw. Remove the wiring cover. 41722-01 R20200515...
  • Page 5 Insert the strain relief into the housing and secure with the washer. Choose Installation Option For New Construction - attaching to joist go to step A11, page 5 For New Construction - suspended between joists go to step B11, page 8 For Existing Construction - accessible from above go to step C11, page 11 For Existing Construction - accessible only from below go to step D11, page15 Note this item is rated for installation in insulated spaces.
  • Page 6 Pull wires through the strain relief. Ground Black Green 2 Pin Bare Copper White Black Main Switch 1 (AC In) Fan Motor White White Night Light Night Light 3 Pin Light Black Light Switch 1 (AC In) *Option Black Switch 2 (AC In) *Option Fan &...
  • Page 7 Connect 4” duct and vent to the outside. Tape joints. Connect wiring from the motor to the wiring cover plate. to be purchased. Reinstall the motor by inserting the tabs and pushing up into Secure the motor by tightening the 2 screws. position.
  • Page 8 Go to step on page 18 to attach grill. New Construction – suspended between joists Slide the mounting rails into brackets. Position the correct depth mark at the bottom edge of the joist based on the thickness of your sheetrock. 1/8"...
  • Page 9 Insert screws, leaving space between the screw Attach the rails onto the screws. head and the joist. Screws are not provided. Tighten screws. Pull wires through the strain relief. Ground Black Green 2 Pin Bare Copper White Black Main Switch 1 (AC In) Fan Motor White White...
  • Page 10 Install the wiring cover plate. Make sure all Tighten the wiring cover plate screw. wiring connections are inside the box or under the wiring cover plate. Connect 4” duct and vent to the outside. Tape joints. Connect wiring from the motor to the wiring cover plate. to be purchased.
  • Page 11 O F F Turn on the power source. Test the motor. If the motor does not run, check the plug connection. Go to step on page 18 to attach grill. Existing Construction – accessible from above EXISTING FAN NO EXISTING FAN Remove an existing fan and check to make sure the Use the motor housing as a template to mark position.
  • Page 12 Cut out an opening for the housing. Slide the mounting rails into brackets. Position the correct depth mark at the bottom edge of the Mark position of screws by using holes as a template. joist based on the thickness of your sheetrock. 1/8"...
  • Page 13 Attach the rails onto the screws. Tighten screws. Connect 4” duct and vent to the outside. Tape joints. Pull wires through the strain relief. need to be purchased. Tighten the strain relief screws. 41722-01 R20200515...
  • Page 14 Ground Black Green 2 Pin Bare Copper White Black Main Switch 1 (AC In) Fan Motor White White Night Light Night Light 3 Pin Black Light Light Switch 1 (AC In) *Option Black Switch 2 (AC In) *Option Fan & Main Light Together Connect wires as shown.
  • Page 15 Secure the motor by tightening the 2 screws. Turn on the power source. Go to step O F F on page 18 to attach grill. Test the motor. If the motor does not run, check the plug connection. Existing Construction – accessible only from below EXISTING FAN Remove an existing fan and check to make sure the Move the housing into position above the ceiling...
  • Page 16 Attach existing ducting to duct connector. Tape joints. Pull wires through strain relief. an adapter may need to be purchased. Screw pre-loaded screws into joist or framing. Ground Black Green 2 Pin Bare Copper White Black Main Switch 1 (AC In) Fan Motor White White...
  • Page 17 Install the wiring cover plate. Make sure all Tighten the wiring cover plate screw. wiring connections are inside the box or under the wiring cover plate. Connect wiring from the motor to the wiring cover plate. Reinstall the motor by inserting the tabs and pushing up into position.
  • Page 18 Go to step O F F on page 18 to attach grill. Test the motor. If the motor does not run, check the plug connection. Attaching the Grille Remove the thumbscrews. Remove glass. Position the strain relief bracket between the Connect wiring harness.

  • Page 19: Troubleshooting

    If you need any assistance with setup, operation, or parts for your new Hunter bath exhaust fan, please call us. Our technical support staff is ready to help! We are open 24 diagram.

  • Page 20: Warranty

    SET FORTH ABOVE FOR SUCH MOTORS OR OTHER PARTS. This warranty is voided if your Hunter bath exhaust fan is not purchased and installed in the U.S.A. This warranty excludes and does not cover defects, malfunctions or failures of any Hunter bath exhaust fan which were caused by repairs by persons not authorized by us, use of parts or accessories not authorized by us, mishandling, improper including failure to provide reasonable and necessary maintenance.
  • Page 21 R20200515...

  • Page 22: Mantenimiento Preventivo

    A D V E R T E N C I A PARA REDUCIR EL RIESGO DE INCENDIO, CHOQUE ELÉCTRICO O LESIONES A PERSONAS, OBSERVE LO SIGUIENTE: 1. Utilice esta unidad sólo de la manera indicada por el fabrican- Ingenieros Americanos en Calefacción y Aire acondicionado te.
  • Page 23 95044-01-000 componentes. Si están dañados, 95022-01-000 llame al 1-888-880-3267 para obtener un reemplazo. 75190-01-000 03242-07-133 95492-02-000 74508-03-133 Conector de cable de 3/8” 77520-01 65219 95740-01/02-000 Tornillos adicionales NOTA: Debe estar instalado 75184-01-133 el manguito de alivio de tensión del cable. 95366-01/02-000 No incluido.
  • Page 24 Retire el motor/soplador del alojamiento. Retire el material de embalaje. Retire las cubiertas de las puntas de tornillo precargadas. a nivel con el lado del alojamiento. Retire el tornillo de la cubierta del cableado. Retire la cubierta del cableado. 41722-02 R20200515...
  • Page 25 Retire el primer tapón metálico de acceso del cableado. Utilice el segundo si es necesario. firmemente con una arandela. Escoja la opción de instalación Para construcción nueva - suspendido entre vigas, vaya al paso B11, página 28 Para construcción existente - accesible desde arriba, vaya al paso C11, página 31 Para construcción existente - accesible sólo desde abajo, vaya al paso D11, página 35 Tenga en cuenta que este artículo está...
  • Page 26 Tierra Negro Verde pasadores clavijas Cobre desnudo Blanco Negro Interruptor principal 1 (CA) Motor del ventilador Blanco Blanco Luz de noche Rojo Luz de noche pasadores clavijas Negro Rojo Interruptor 1 (CA) *Opción Negro Interruptor 2 (CA) *Opción Ventilador y luz principal juntos Conecte los alambres como se muestra.
  • Page 27 Conecte el cableado del motor a la placa de cubierta cinta a las uniones. Si el ducto no se ajusta firmemente, del cableado. puede ser necesario comprar un adaptador. Vuelva a instalar el motor introduciendo las pestañas y Asegure el motor apretando los 2 tornillos. E N C E N D I D O A P A G A...
  • Page 28 Vaya al paso en la página 38 para fijar la rejilla. Construcción nueva – suspendido entre vigas Deslice los rieles de montaje en los soportes. de la viga, según el espesor de su plancha de yeso. broca de 1/8 de pulg. Asegure el motor apretando los 2 tornillos.
  • Page 29 Introduzca los tornillos, dejando espacio entre la cabeza del Fije los rieles en los tornillos. tornillo y la viga. No se proporcionan los tornillos. de alivio de tensión. como una plantilla. Tierra Negro Verde pasadores clavijas Cobre desnudo Blanco Negro Interruptor principal 1 (CA) Motor del ventilador Blanco Blanco...
  • Page 30 Apriete el tornillo de la placa de cubierta del cableado. debajo de la placa de cubierta del cableado. Conecte el cableado del motor a la placa de cubierta cinta a las uniones. Si el ducto no se ajusta firmemente, del cableado. puede ser necesario comprar un adaptador.
  • Page 31 E N C E N D I D O A P A G A Encienda la fuente de alimentación. Pruebe el motor. Si el motor no funciona, Vaya al paso en la página 38 para fijar la rejilla. Construcción existente – accesible desde arriba VENTILADOR EXISTENTE SIN VENTILADOR EXISTENTE Utilice el alojamiento del motor como una plantilla...
  • Page 32 Recorte una abertura para el alojamiento. Deslice los rieles de montaje en los soportes. inferior de la viga, según el espesor de su plancha de yeso. agujeros como una plantilla. broca de 1/8 de pulg. Taladre un agujero en el centro de cada perfil. Introduzca los tornillos, dejando espacio entre la cabeza del tornillo y la viga.
  • Page 33 Fije los rieles en los tornillos. Apriete los tornillos. cinta a las uniones. Si el ducto no se ajusta firmemente, puede ser necesario comprar un adaptador. Apriete los tornillos del aliviador de tensiones. 41722-02 R20200515...
  • Page 34 Tierra Negro Verde pasadores clavijas Cobre desnudo Blanco Negro Interruptor principal 1 (CA) Motor del ventilador Blanco Blanco Luz de noche Rojo Luz de noche pasadores clavijas Negro Rojo Interruptor 1 (CA) *Opción Negro Interruptor 2 (CA) *Opción Ventilador y luz principal juntos Conecte los alambres como se muestra.
  • Page 35 Asegure el motor apretando los 2 tornillos. Encienda la fuente de alimentación. Vaya al paso E N C E N D I D O en la página 38 para A P A G A fijar la rejilla. la conexión del enchufe. Construcción existente –...
  • Page 36 Conecte el ducto existente con el conector de ducto. firmemente, puede ser necesario comprar un adaptador. Instale los tornillos precargados en la viga o el marco. Tierra Negro Verde pasadores clavijas Cobre desnudo Blanco Negro Interruptor principal 1 (CA) Motor del ventilador Blanco Blanco Luz de...
  • Page 37 Apriete el tornillo de la placa de cubierta del cableado. o debajo de la placa de cubierta del cableado. Conecte el cableado del motor a la placa de cubierta Vuelva a instalar el motor introduciendo las pestañas y del cableado. Asegure el motor apretando los 2 tornillos.
  • Page 38 Vaya al paso E N C E N D I D O A P A G A en la página 38 para fijar la rejilla. conexión del enchufe. Fijación de la rejilla Retire los tornillos de mano. Retire la pantalla. Conecte el mazo de cables.

  • Page 39: Solución De Problemas

    Si necesita ayuda con la configuración, el funcionamiento o las restablezca el interruptor automático. piezas de su Hunter Extractor de aire para baño, llámenos. ¡Nuestro personal de servicio técnico está listo para ayudarlo! Estamos abiertos las 24 horas del día, los 7 días de la semana.
  • Page 40 Hunter : Si alguna pieza de su Extractor de aire para baño Hunter (con excepción de las lámparas de vidrio y las bombillas) falla en cualquier momento dentro de un año después de la fecha de compra debido a una falla de material o mano de obra, repararemos o, a nuestra elección, reemplazaremos la pieza defectuosa sin costo de partes y mano de obra realizada en...

This manual is also suitable for:

Ellipse 90064Ellipse 90065
