AMC SS14 Manual

en

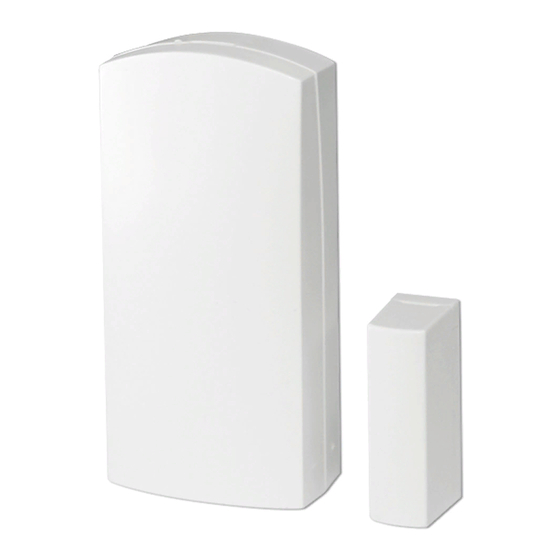

SS14 is a detection device of shocks and vibrations. Is used to protect fixtures, windows, box, or any passage where is needed detect
break-in attempts by vibrations or strong shocks.
en
Sensivity vibration trimmer = turning towards + increases the sensitivity
REED contact = used for external magnet
Switch TAMPER = N.C. conatct for protection and strain relief opening of the cover (slightly bend the tab up to get a secure closure,
and tighten the screw on the bottom of the cover to tear the tear-off protection)
ita
SS14 è un dispositvo di rilevazione di urti e/o vibrazioni, che viene utilizzato per proteggere infissi, vetrate box, o qualsiasi varco
ove ci sia la necessità di rilevare tenativi di effrazione per mezzo di urti o forti schock.
ita
trimmer regolazione vibrazione = quando si porta verso il + aumenta la sensibilità agli urti
Switch TAMPER = contatto N.C. per la protezione antistrappo ed apertura della cover (piegare leggermente la linguetta verso l'alto
per ottenere una chiusura sicura, e fissare la vite antistrappo sul fondo della cover per la protezione antistrappo)
TAMPER terminal NC
supply 9 - 15Vcc
www.amcelettronica.com
ss14
vibration sensor
sensore a vibrazione
DesCription
terminals anD boarD DesCripition
DesCrizione
DesCrizione Della sCheDa - Collegamenti
ALARM terminal NC
tamper
sensivity vibration trimmer
manual
manuale
ver. 2.0
vibration
vibration alarm led
SS14 IT-EN v2.0
