Akku-Teleskop-Heckenschere 20 V /

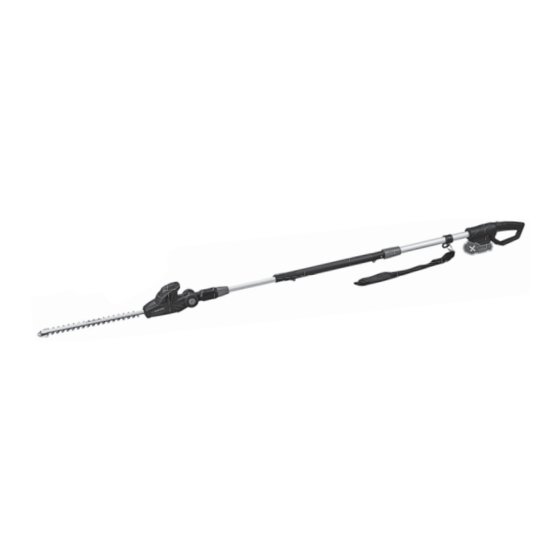

Cordless Extendable Hedge Trimmer 20V PTHSA 20-Li C4
Akku-Teleskop-Heckenschere
20 V
Originalbetriebsanleitung
Akumulatorowe, teleskopowe
nożyce do żywopłotu 20 V
Tłumaczenie oryginalnej instrukcji obsługi
MD
Foarfecă telescopică pentru gard
viu, cu acumulator 20 V
Traducerea instrucţiunilor de utilizare originale
Aku teleskopske škare za živicu
20 V
Prijevod originalnih uputa za uporabu
IAN 416549_2210
IAN <<IAN>>
Cordless Extendable Hedge
Trimmer 20V
Translation of the original instructions
Aku teleskopické nůžky na živý
plot 20 V
Překlad originálního provozního návodu
Aku teleskopické nožnice na živý
plot 20 V
Preklad originálneho návodu na obsluhu
Акумулаторен телескопичен
храсторез 20 V
Превод на оригиналното ръководство за експлоатация
