IMMAX NEO User Manual

UŽIVATELSKÝ NÁVOD
Výrobce a dovozce:
IMMAX, Pohoří 703, 742 85 Vřesina, EU | www.immax.cz
Navrženo v České republice, vyrobeno v Číně

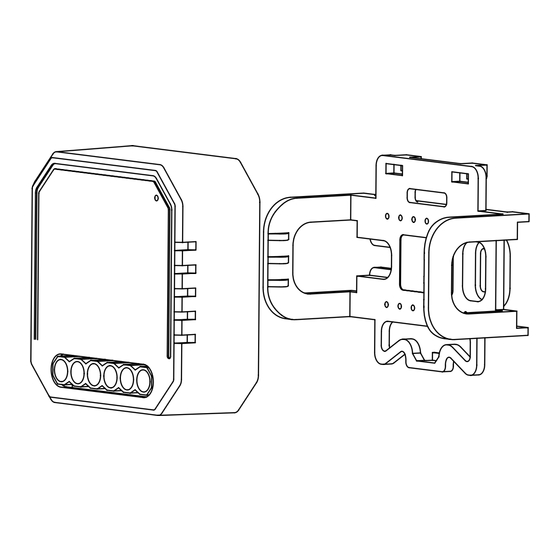

IMMAX NEO SMART KONTROLER S MĚŘENÍM SPOTŘEBY V6
1-TLAČÍTKOVÝ ZIGBEE 3.0
TECHNICKÉ PARAMETRY:
Poznámka: se zapojením nulového vodiče
Komunikační protokol: ZigBee 3.0
Frekvence: 2400MHz~2483.5MHz
Maximální RF výstupní výkon: ZigBee:10dBm - max 19dBm
Zigbee repeater: Ne
Síťové pohotovostní napájení (Pnet): 0,4W
Příkon: AC 120 - 240 50 Hz / 60 Hz
Rozsah zatížení: 2300W / 250W pro LED osvětlení
Tepelná pojistka , ochrana proti přehřátí: Ano
Proudová pojistka , ochrana proti přepětí a přetížení: Ano
Bezdrátový dosah: 30 m přímá viditelnost, 10 m v zastavěném prostoru
Provozní teplota: -10 ° C až 40 ° C.
Provozní vlhkost: 20% - 80%.
Rozměry: 46 x 46 x 18 mm (bez držáku)
Stupeň krytí: IP20
BEZPEČNOSTNÍ UPOZORNĚNÍ
Nedodržení doporučení může být nebezpečné nebo způsobit porušení zákona.
Výrobce, dovozce, distributor anebo prodejce nenese odpovědnost za žádné ztráty nebo
poškození v důsledku nedodržení pokynů v této příručce.
1. Nebezpečí úrazu elektrickým proudem. Hlavní jistič nebo pojistka musí být během
instalace vypnutá.
2. Instalaci zařízení může provádět pouze elektrikář s licencí.
3. Zařízení umístěte mimo dosah dětí.
4. Zařízení musí být umístěno mimo dosah vody, nadměrné vlhkosti nebo tepla.
5. Neinstalujte zařízení poblíž zdroje silného elektromagnetického záření. Mohlo by dojít k
rušení a nesprávné funkčnosti.
6. Zařízení se nepokoušejte opravovat, upravovat či rozebírat. Mohlo by dojít k úrazu
elektrickým proudem a k následným škodám na zařízení a majetku.
INSTALACE A SCHÉMA ZAPOJENÍ
Jeden spínač
Bez spínače
Dvojitý spínač
- Před instalací vypněte přívod proudu
- Zapojte vodiče dle schématu
- Vložte modul zpět do elektroinstalační krabice
- Zapněte přívod elektrického proudu a přejděte k instalaci zařízení do aplikace Immax
NEO PRO
OVLÁDEJTE SVOU DOMÁCNOST ODKUDKOLIV:
STÁHNUTÍ APLIKACE IMMAX NEO PRO A REGISTRACE
Naskenujte kód QR kód a stáhněte si aplikaci Immax NEO PRO
Nebo v App Store nebo Google Play vyhledejte a nainstalujte aplikaci Immax NEO PRO.
- Spusťte aplikaci Immax NEO PRO a klepněte na „Registrovat" a založte si vlastní účet.
- Pokud máte registraci hotovou, přihlaste se pod svůj účet.
PÁROVÁNÍ PRODUKTU DO APLIKACE
Příprava: Ujistěte se, že připojení k internetu má váš mobilní telefon tak i chytrá brána
Immax NEO PRO.
Zapněte produkt Immax NEO, LED dioda by měla rychle blikat. Pokud tomu tak není,
zařízení vyresetujete. Otevřete aplikaci Immax NEO PRO, klikněte na ikonu „Místnost".
Potom klikněte na ikonu „+" pro přidání nového zařízení. V levém sloupečku vyberte
kategorii Immax NEO. Z nabízených produktů zvolte dané zařízení. Zvolte chytrou bránu,
se kterou chcete toto zařízení spárovat (poznámka: toto je nezbytné, pokud máte víc než
jednu chytrou bránu
Immax NEO PRO). Klikněte na ikonu „Další krok". Potvrďte, že LED kontrolka bliká.
Klikněte na ikonu „Další krok". Vyčkejte, až bude zařízení řádně spárované s chytrou
bránou Immax NEO PRO. Zadejte název zařízení. Zvolte místnost, ve které chcete mít
dané zařízení umístěné. Klikněte na „Dokončeno".
RESET ZAŘÍZENÍ
- dlouze stiskněte tlačítko na kontroleru na více než 10 vteřin. LED dioda začne rychle
blikat, nebo zazní zvukového upozornění - zařízení je vyresetované
- vypněte a zapněte zařízení 5x nástěnným vypínačem. Interval mezi vypnutím a zapnutím
by měl být 1-2 vteřiny. Po 5 zapnutí LED dioda začne rychle blikat, nebo zazní zvukového
upozornění - zařízení je vyresetované.
BEZPEČNOSTNÍ INFORMACE
UPOZORNĚNÍ: Uchovávejte mimo dosah dětí. Tento výrobek obsahuje malé součástky,
které mohou způsobit udušení nebo zranění při požití.
VAROVÁNÍ: Každá baterie má předpoklad k úniku škodlivých chemikálií, které mohou
poškodit pokožku, oděv nebo prostor kde je baterie uložená. Abyste předešli riziku
zranění, nedovolte aby jakákoliv látka z baterie přišla do kontaktu s očima nebo pokožkou.
Každá baterie může prasknout či dokonce explodovat pokud je vystavena ohni nebo jiným
formám nadměrného tepla. Během manipulace s bateriemi buďte opatrní. Pro snížení
rizika či zranění způsobené nesprávným zacházením s bateriemi proveďte následující
opatření:
- Nepoužívejte různé značky a typy baterií ve stejném zařízení
- Při výměně baterií vždy vyměňte všechny baterie v zařízení
- Nepoužívejte dobíjecí nebo opakovaně použitelné baterie.
- Nedovolte dětem instalovat baterie bez dohledu.
- Dodržujte pokyny výrobce baterie pro správnou manipulaci a likvidaci baterie.
UPOZORNĚNÍ: Výrobek a baterie by měly být likvidovány v recyklačním centru. Nevyhazu-
jte s běžným odpadem z domácnosti.
UPOZORNĚNÍ: Pro zajištění bezpečného používání výrobku je nutné v místě instalace
přivést vodiče dle platných předpisů. Instalace musí být provedena pouze osobou s
odpovídající certifikací v oboru elektro. Při montáži nebo při zjištění závady, musí být
vždy odpojený přívodní kabel ze zásuvky (v případě přímého zapojení je nutné vypnout
příslušný jistič). Nesprávná instalace může vést k poškození výrobku a zranění.
UPOZORNĚNÍ: Neprovádějte demontáž výrobku, možnost úrazu elektrickým proudem.
UPOZORNĚNÍ: Používejte pouze originální napájecí adaptér dodaný s výrobkem.
Neuvádějte zařízení do provozu, pokud přívodní kabel vykazuje známky poškození.
UPOZORNĚNÍ: Postupujte podle pokynů v přiloženém manuálu.
ÚDRŽBA
Chraňte zařízení před kontaminací a znečištěním. Přístroj otřete měkkým hadříkem,
nepoužívejte drsný nebo hrubozrnný materiál.
NEPOUŽÍVEJTE rozpouštědla nebo jiné agresivní čističe či chemikálie.
Na tento výrobek bylo vydáno Prohlášení o shodě, více informací naleznete
na www.immax.cz
Máte-li dotaz nebo potřebujete-li poradit, kontaktujte nás na podpora@immaxneo.cz
