FireClass FC430SAM Quick Start Manual

FireClass
FC430SAM/SAB
AVVISATORE OTTICO-ACUSTICO INDIRIZZABILE
SOUNDER BASE ADDRESS MODULES
FC ADRESSMODUL - FC430SAM
Best.-Nr. 516.800.754
ANWENDUNG
Das Adressmodul FC430SAM wird zur Ansteuerung des FC Meldersockels mit
Sirene FC430SB verwendet.
Dazu wird das Adressmodul FC430SAM auf den Meldersockel FC430SB
aufgesetzt und durch eine Drehung
im Uhrzeigersinn bis zum Einrastpunkt in Betriebsposition
gebracht. Durch eine Drehung gegen den Uhrzeigersinn, bei gleichzeitigem
Drücken des Stiftes seitlich im Sockel, wird das Adressmodul in Parkposition
gebracht.
Mit einer optionalen Entnahmesicherung rastet das Adressmodul in der
Betriebsposition fest ein und kann nur mit einem Spezialwerkzeug aus dem
Meldersockel FC430SB entfernt werden.

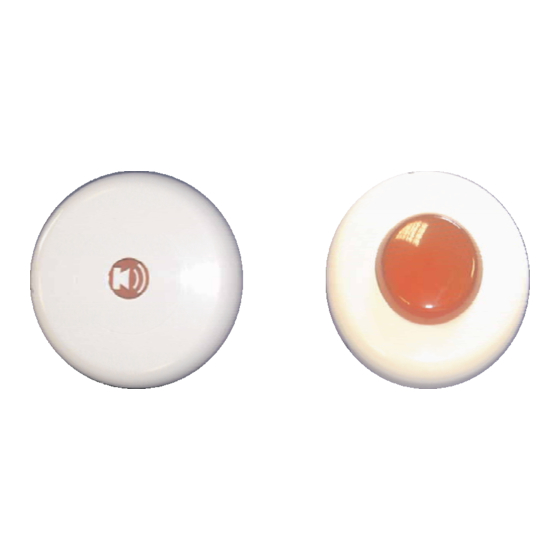

Abb.1: FC Adressmodul —FC430SAM
DEUTSCH
TECHNISCHE DATEN
Spannungsversorgung aus der
Meldelinie:
Stromaufnahme:
Umgebungstemperatur im Betrieb:
Luftfeuchte:
Ma te rial:
Schutzart:
Abmessungen:
Gewicht:
ADRESSEINSTELLUNG
Im Auslieferungszustand ist die Adresse standardmäßig auf 255 gesetzt. Zum
Einstellen der individuellen Systemadresse kann das Handprogrammiergerät
FC490ST verwendet werden.
Abb.2:
Abmes sun gen
20,0...40 V
0,25 mA
-10...+55 °C
max. 96% (ohne Betauung)
flammenhemmender Kunststoff
IP21-2 (EN 60529)
Ø 108 x 21,2 (mm)
0,068 kg
