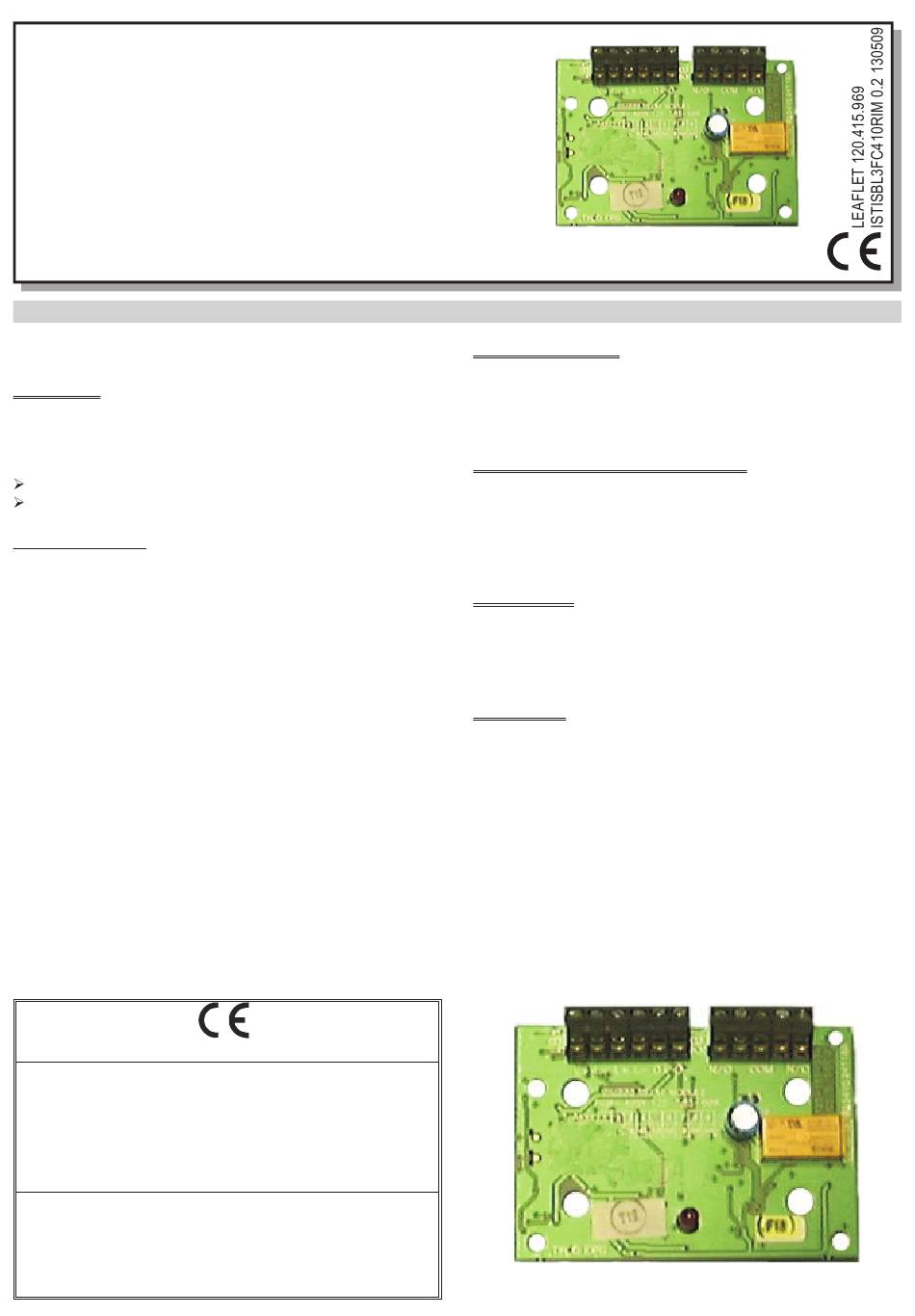

FireClass
FC410RIM
MODULO RELÈ
RELAY INTERFACE MODULE
FC AUSGANGSELEMENT, NICHT ÜBERWACHT
Best.-Nr. 568.800.703
ANWENDUNG
Das FC Ausgangselement FC410RIM stellt einen potentialfreien
Relaisausgang (Umschalter 24 V DC, 2 A) zur Verfügung.
Es kann mit FireClass 500 Con sole auf zwei Betriebsarten eingestellt
werden:
Türsteuerung
Ste u e rung
TECHNISCHE DATEN
Sys tem-Kompatibilität:
Elementtyp (Kennung):
Spannungsversorgung aus der
Ringleitung:
Stromaufnahme
im Bereitschaftsbetrieb:
im Alarmzustand (mit roter LED): 3 mA
Relais-Schaltleistung:
Umgebungstemperatur im Betrieb: -25 bis 70 °C
Luftfeuchte:
Gehäuseabmessungen (B x H x T): 140 x 120 x 70 mm
Gewicht:
BENTEL SECURITY s.r.l.
Via Gab bia no, 22 - Zona Ind. S. Sco la sti ca
64013 Cor ro po li (TE) - ITALY
0832-CPD-0914
EN 54-18
Input/output device for fire detection and fire alarm systems
for buildings
FC410RIM
Adressierbares FC Brandmeldesystem
161
20 bis 40 V
0,3 mA
30 V/2 A
max.95 % (ohne Betauung)
260 g
0832
09
DEUTSCH
ADRESSEINSTELLUNG
Per Auslieferungszustand ist die Adresse standardmäßig auf 255 gesetzt.
Zum Einstellen
Handprogrammiergerät FC490ST am Programmierstecker angeschlossen
werden (siehe Abb.2).
EINBAU INS FC470CV ANCILLRY GEHÄUSE
FC470CV Geh äu se-Orber te il ist ex tra zu be stel len
Best.Nr: FC470CV
1) Befestigen Sie di FC410RIM an der Montageplatte von FC470CV,
benutzen Sie dafür die gelieferte vier Schrauben und Scheiben.
2) Bauen Sie den Deckel auf den doppelten Untergehäuse.
VERKABELUNG
An die Anschlussklemmen können Kabel mit Drahtquerschnitten bis zu 1,5
mm 2 angeschlossen werden.
Es werden geschirmte Brandmeldekabel des Typs J-Y(ST)Y nx2x0,8
empfohlen.
ANSCHLIEßEN
1)
Am FC410RIM müssen keine DIP-Schalter- oder Steckbrücken-Einstellungen
vorgenommen werden.
2)
Alle Leiter müssen erdfrei sein.
3)
Stellen Sie die korrekte Polung der Verkabelung sicher, bevor Sie das
FC410RIM an die Ringleitungsspannung anschließen.
4)
Abbildung 4 zeigt eine typische Verkabelung des FC410RIM.
Abb. 1:
FC Au sgan gse le ment, nicht über wacht - FC410RIM
der individuellen Systemadresse kann das
