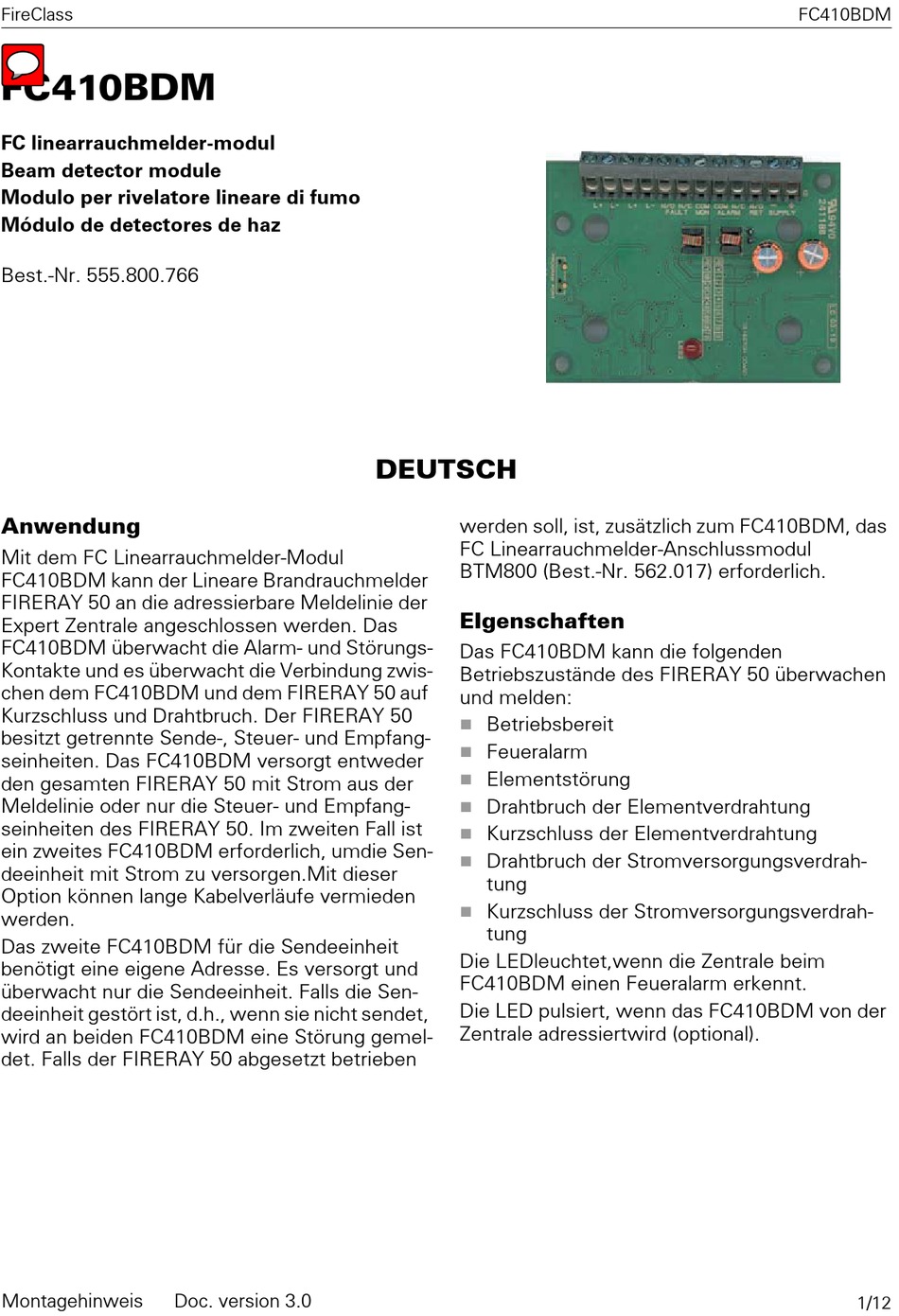

FireClass

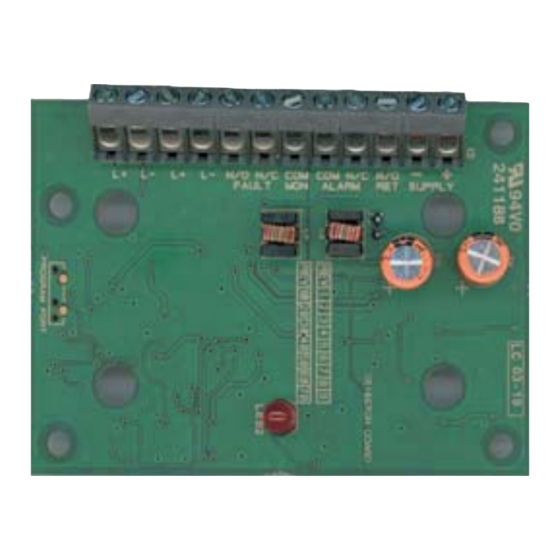

FC410BDM
FC linearrauchmelder-modul
Beam detector module
Modulo per rivelatore lineare di fumo
Módulo de detectores de haz
Best.-Nr. 555.800.766
Anwendung
Mit dem FC Linearrauchmelder-Modul
FC410BDM kann der Lineare Brandrauchmelder
FIRERAY 50 an die adressierbare Meldelinie der
Expert Zentrale angeschlossen werden. Das
FC410BDM überwacht die Alarm- und Störungs-
Kontakte und es überwacht die Verbindung zwis-
chen dem FC410BDM und dem FIRERAY 50 auf
Kurzschluss und Drahtbruch. Der FIRERAY 50
besitzt getrennte Sende-, Steuer- und Empfang-
seinheiten. Das FC410BDM versorgt entweder
den gesamten FIRERAY 50 mit Strom aus der
Meldelinie oder nur die Steuer- und Empfang-
seinheiten des FIRERAY 50. Im zweiten Fall ist
ein zweites FC410BDM erforderlich, umdie Sen-
deeinheit mit Strom zu versorgen.Mit dieser
Option können lange Kabelverläufe vermieden
werden.
Das zweite FC410BDM für die Sendeeinheit
benötigt eine eigene Adresse. Es versorgt und
überwacht nur die Sendeeinheit. Falls die Sen-
deeinheit gestört ist, d.h., wenn sie nicht sendet,
wird an beiden FC410BDM eine Störung gemel-
det. Falls der FIRERAY 50 abgesetzt betrieben
Montagehinweis Doc. version 3.0
DEUTSCH
werden soll, ist, zusätzlich zum FC410BDM, das
FC Linearrauchmelder-Anschlussmodul
BTM800 (Best.-Nr. 562.017) erforderlich.
EIgenschaften
Das FC410BDM kann die folgenden
Betriebszustände des FIRERAY 50 überwachen
und melden:
 Betriebsbereit

Feueralarm

Elementstörung

Drahtbruch der Elementverdrahtung

Kurzschluss der Elementverdrahtung
 Drahtbruch der Stromversorgungsverdrah-
tung
 Kurzschluss der Stromversorgungsverdrah-
tung
Die LEDleuchtet,wenn die Zentrale beim
FC410BDM einen Feueralarm erkennt.
Die LED pulsiert, wenn das FC410BDM von der
Zentrale adressiertwird (optional).
FC410BDM
