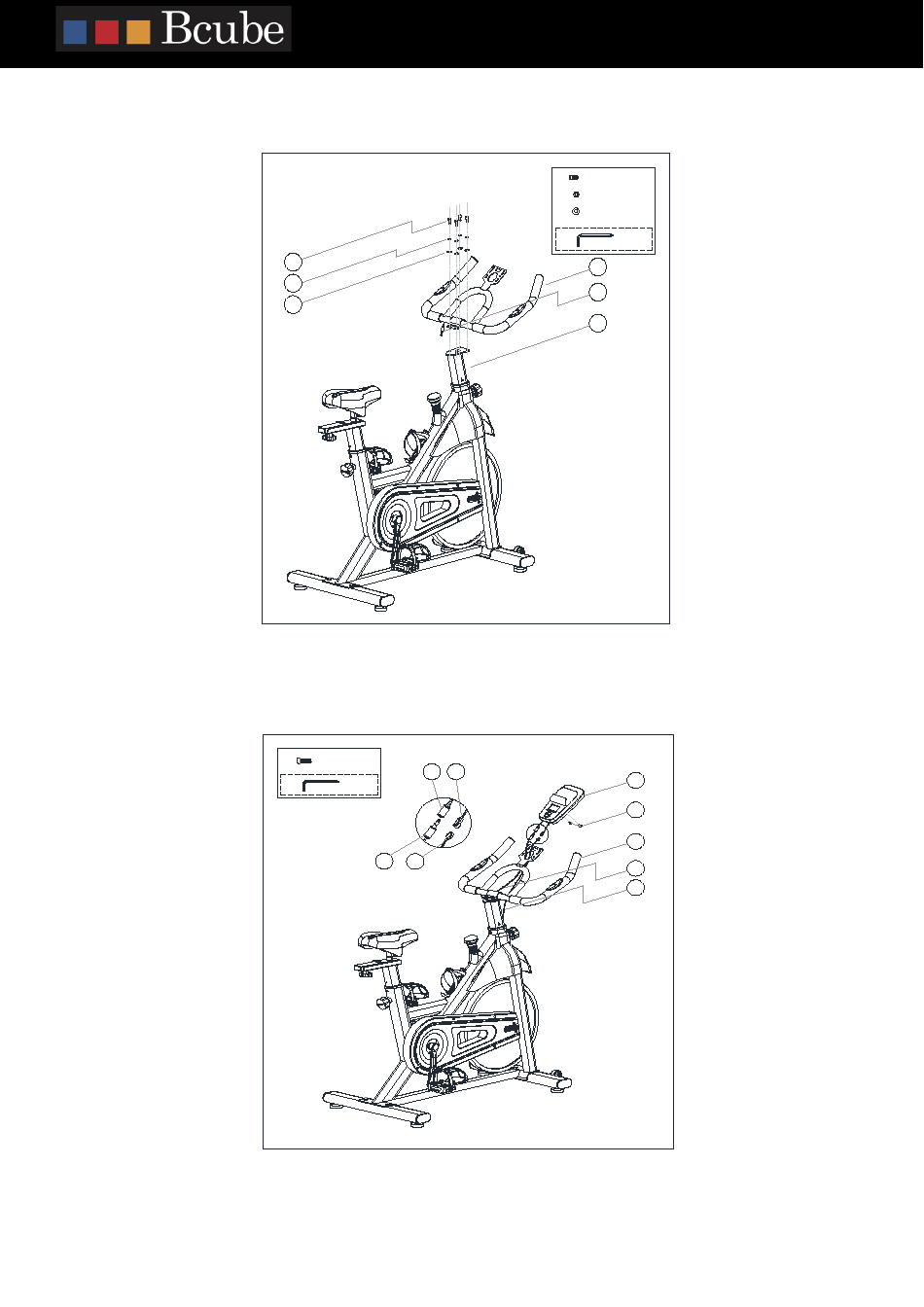

Fase 5:
fissare il manubrio (6) al supporto del manubrio (5) con le rondelle (17), le rondelle elastiche (21) e le viti a testa
cilindrica (20) e serrare con una chiave a brugola (26).
Fase 6:
collegare il cavo (22) al cavo (#9a) sul retro del monitor (#9). Collegare il cavo di segnale (23) al cavo (#9b) sul retro del
monitor (#9). Facendo attenzione a non schiacciare i fili, far scendere i cavi collegati nell'apertura e fissare il monitor (9) alla
staffa sul manubrio (#6). Fissarlo con due viti a testa tonda (10) e serrarle con la chiave a brugola (26).
