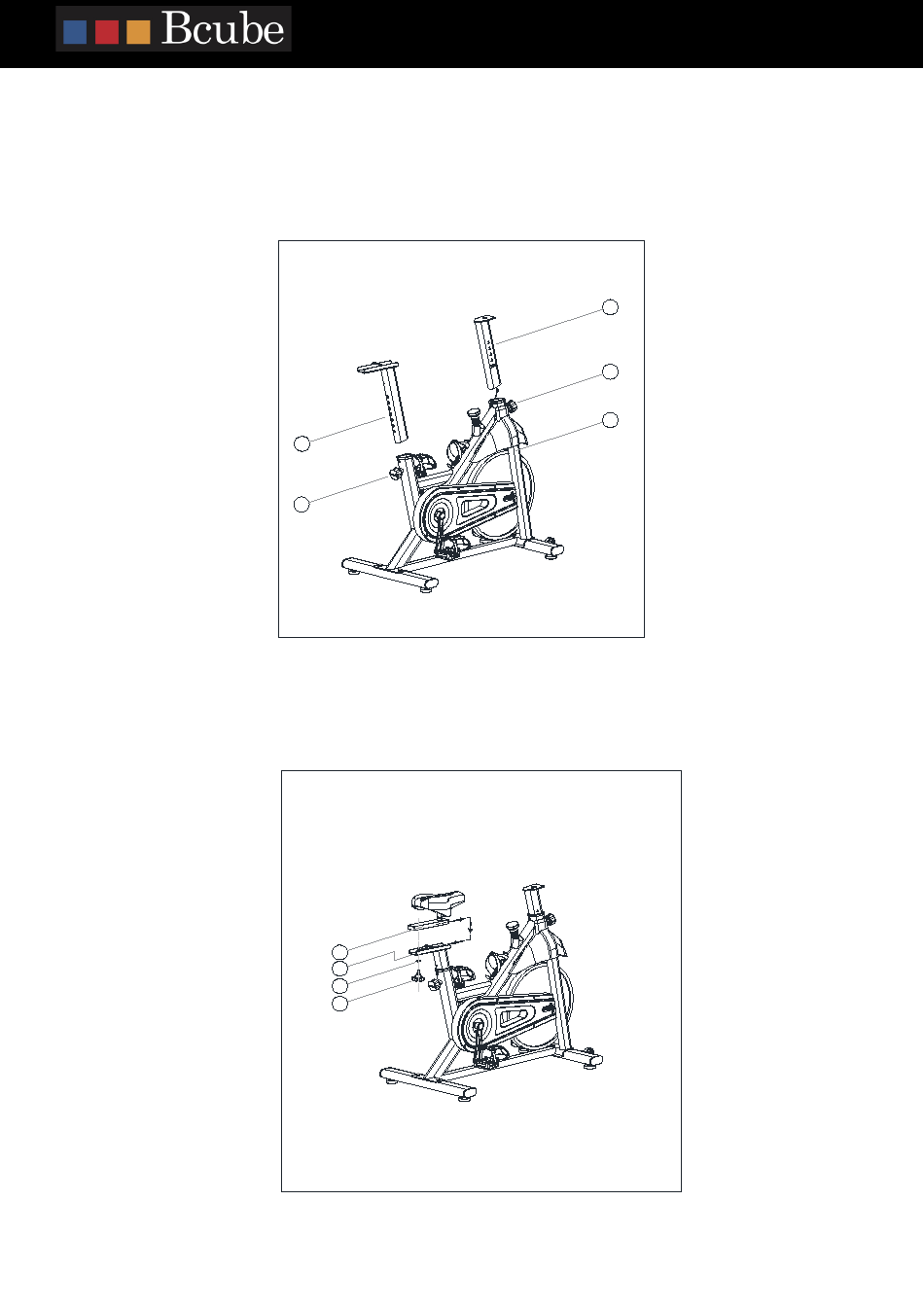

SCHRITT 3:
Die Sattelstütze (4) wird in den Rahmen (1) eingesetzt, und der Einstellknopf (14) wird herausgezogen, so dass
der Einstellknopf (14) automatisch in das entsprechende Loch der Sattelstütze (4) einrastet.
In ähnlicher Weise wird die Lenkerstütze (5) in den Rahmen (1) eingeführt und der Einstellknopf (14) herausgezogen, so dass
der Einstellknopf (14) automatisch in das entsprechende Loch der Griffstange (5) einrastet.
Hinweis: Ziehen Sie den Einstellknopf (14) heraus, um die Höhe der Sattelstütze (4) oder der Griffstütze (5) einzustellen. Nach
der Einstellung müssen Sie die Einstellknöpfe (14) wieder festziehen.
Schritt 4:
Die horizontale Sattelverstellung (7) wird an der Sattelstütze (4) montiert und mit einer Unterlegscheibe (19) und
einer Einstellmutter (15) befestigt. Hinweis: Lösen Sie die Einstellmutter (15), um die Position der horizontale Sattelverstellung
(7) vor und zurück in die entsprechende Position zu bringen. Die Einstellmutter (15) muss vor dem Gebrauch festgezogen
werden.
