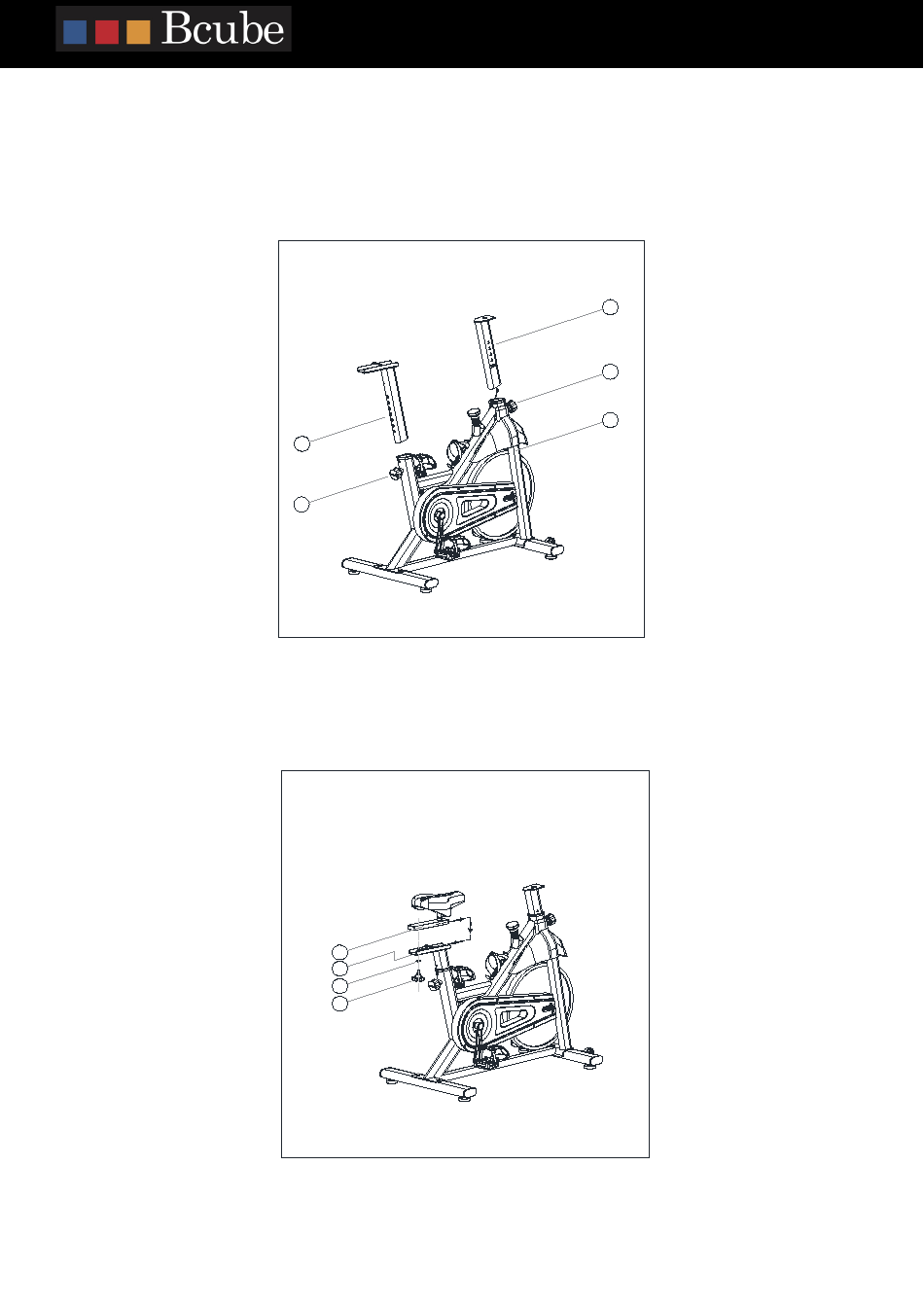

FASE 3: Il
reggisella (4) viene inserito nel telaio (1) e la manopola di regolazione (14) viene estratta in modo che la manopola
di regolazione (14) si innesti automaticamente nel foro corrispondente del reggisella (4).
Allo stesso modo, inserire il supporto del manubrio (5) nel telaio (1) ed estrarre la manopola di regolazione (14) in modo che
questa si innesti automaticamente nel foro corrispondente del manubrio (5).
Nota: estrarre la manopola di regolazione (14) per regolare l'altezza del reggisella (4) o del manubrio (5). Dopo la regolazione
è necessario stringere nuovamente le manopole di regolazione (14).
Fase 4: il
regolatore della sella orizzontale (7) è montato sul reggisella (4) e fissato con una rondella (19) e un dado di
regolazione (15). Nota: allentare il dado di regolazione (15) per regolare la posizione del regolatore della sella orizzontale (7)
avanti e indietro nella posizione appropriata. Il dado di regolazione (15) deve essere serrato prima dell'uso.
B
4
14
7
4
19
15
3
ISTRUZIONI PER L'USO
5
14
1
