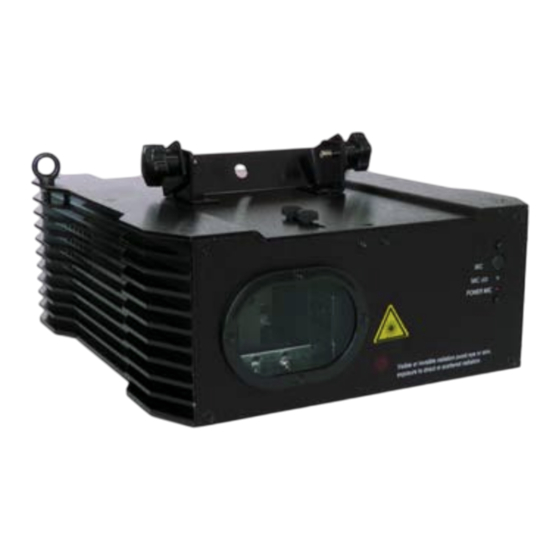

- Page 1 Manual / Bedienungsanleitung Club Series - Speed Edition CS-400G SE Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! English Deutsch 04/2014...
- Page 2 Manual: Club Series CS-400G SE Legal notice: Rechtlicher Hinweis: Thank you for purchasing this Laserworld Die Firma Laserworld AG behält sich das product. Due to continual product develop- Recht vor, Änderungen an ihren Produkten ments and technical improvements, Laser- vorzunehmen, die der technischen Weiter- world (Switzerland) AG reserves the right to entwicklung dienen.
-
Page 3: Table Of Contents
Manual: Club Series CS-400G SE Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Safety instructions for work on the device Service notes Working on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 19... -
Page 4: Product And Package Contents
Manual: Club Series CS-400G SE 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock adapter 1 x power cable 2 x key (for key switch) 1 x manual 2. -
Page 5: Service Notes
Manual: Club Series CS-400G SE 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. -
Page 6: Device Connections
• As for troubleshooting, please check the ranty. FAQ on our website www.laserworld.com • If there are traces of fog fluid in the pro- • Removal of the warranty label as well... -
Page 7: Operation
Manual: Club Series CS-400G SE 8. Operation Connect the power cable to the device and then to the mains Insert key and turn it „ON“ 3. Press „ON“ to switch the device on 4. Please make sure, that the Interlock adapter is inserted. Your device runs in auto mode: Your device runs in music mode: Control the music-sensitivity by the trim pot at the front side of the device. - Page 8 Manual: Club Series CS-400G SE Channel Value Function 0-63 Laser off 64-127 sound mode 128-191 animated sound mode 192-255 DMX mode 0-255 Patterns / Animations 0-255 Effect channel: Strobe Horizontal movement no effect 1-167 (fixed) movement 168-188 animated movement left to right with increasing speed 189-209 dto.
- Page 9 Manual: Club Series CS-400G SE Please note that not each pattern can be combined with each effect. ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. Use a laser control software, e.g. Phoenix or Pangolin, to run the device. Use „ILDA OUT“ to connect it to another device.
-
Page 10: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Page 11 Manual: Club Series CS-400G SE Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 11 / 19...
-
Page 12: Lieferumfang & Hinweise
Manual: Club Series CS-400G SE 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Adapter 1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel für den Schlüsselschalter 1 x Bedienungsanleitung 2. -
Page 13: Sicherheitshinweise Für Arbeiten Am Gerät
Erlöschen des Erschütterung oder Schläge vermeiden. Gewährleistungsanspruchs. Bitte das Produkt bestmöglich schützen. • Das Gerät nicht schnell hintereinander Laserworld bietet entsprechendes Equip- Ein- und Ausstecken/-schalten, da dies ment an. die Lebensdauer der Laserdiode erheb- page 13 / 19... - Page 14 Sie es vor Nässe, Regen und unserer Webseite Spritzwasser. www.laserworld.com die häufigsten Pro- • Schalten Sie das Gerät aus, wenn es nicht bleme und Lösungswege nachlesen. benutzt wird. Trennen Sie hierzu das • Durch das Entfernen des Garantiela- Netzteil von der Stromversorgung.
-
Page 15: Geräteanschlüsse & Bedienelemente
Manual: Club Series CS-400G SE 7. Geräteanschlüsse & Bedienelemente DMX Adressierung Lüfter Drehregler für die Mikrofonsensitivität Mikrofon ILDA Eingang ILDA Ausgang Schlüssel- schalter Interlock An- / Ausschalter LED Signal Anschluss für die Ausgang Eingang Stromversorgung 8. Bedienung Verbinden Sie das Stromkabel mit dem Gerät und anschließend mit der Stromversor- gung Stecken Sie den Schlüssel in den Schlüsselschalter und drehen Sie auf „ON“... - Page 16 Manual: Club Series CS-400G SE Ihr Gerät befindet sich im DMX Modus wenn ‘10‘ ausgeschaltet ist: Um den DMX-Modus zu nutzen, muss der Laser über ein DMX-Kabel mit einem entspre- chenden Steuerpult verbunden werden. Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräte- rückseite.
- Page 17 Manual: Club Series CS-400G SE Kanal Wert Funktion 155-204 dto. kleiner 205-255 dto. größer / kleiner Breite (Rotation um Y) 0-150 feste Rotation 151-255 automatisch mit zunehmender Geschwindigkeit 0-255 Höhe (Rotation um X) analog Kanal 7 Drehung 0-180 feste Drehung 181-217 automatisch mit zunehmender Geschwindigkeit im Uhrzeiger- sinn...
-
Page 18: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 19 Manual: Club Series CS-400G SE Technical data / Technische Daten / caractéristiques techniques Laser sources: DPSS (green) Laserquellen: DPSS (grün) Sources laser: DPSS (vert) Laser class: Laserklasse: Classe laser: Scanner: Galvo System, 50 kpps @ 4° Scan angle: Strahlauslenkung: 60° max. Angle de scan max.: Operation modes: auto, music, DMX, ILDA...
