Manual / Bedienungsanleitung / Mode d'emploi
Club Series
CS-500RGB KeyTEX
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
06/2021
Advertisement
Chapters
Table of Contents
Related Manuals for Laserworld Club Series
Summary of Contents for Laserworld Club Series

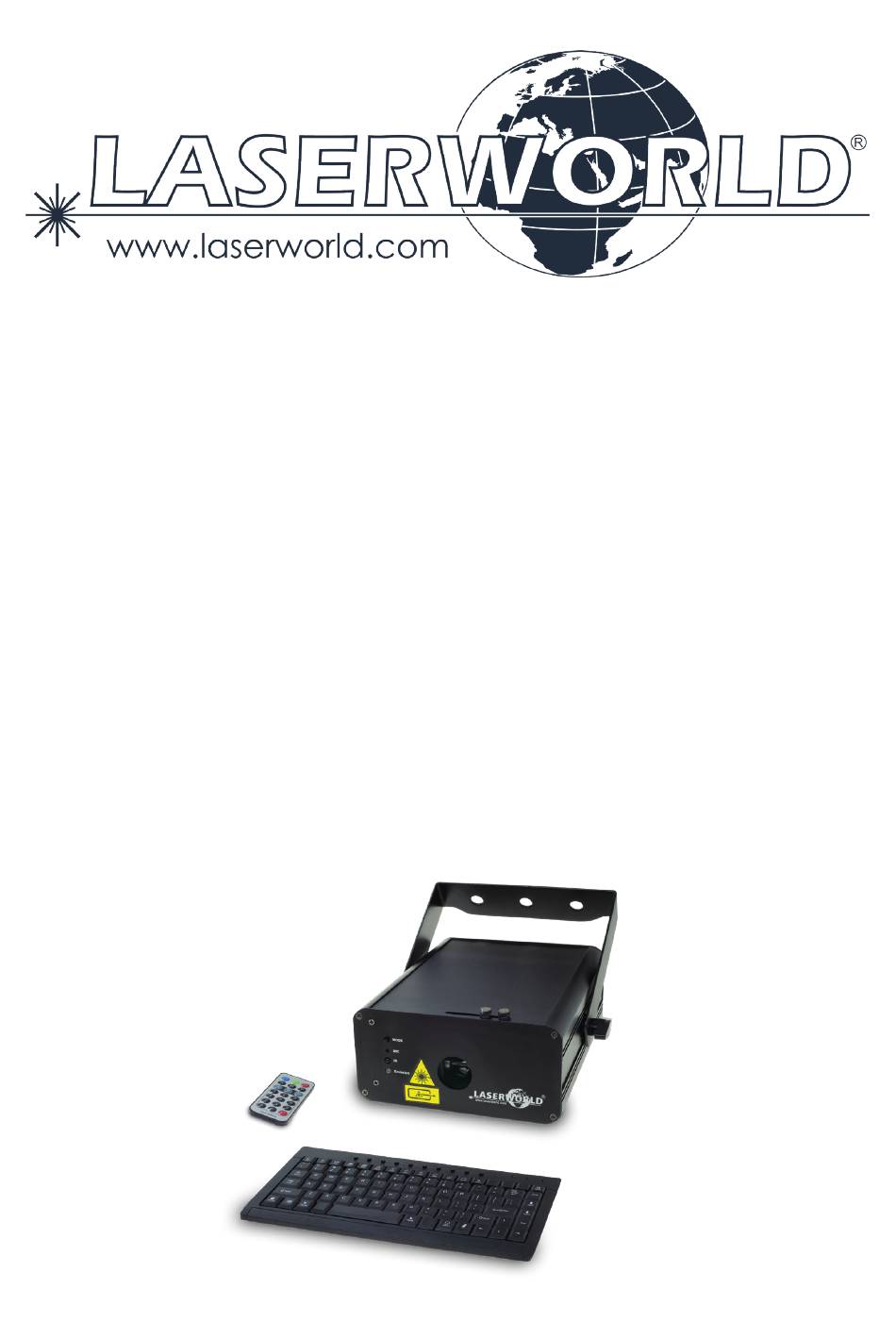

- Page 1 Manual / Bedienungsanleitung / Mode d‘emploi Club Series CS-500RGB KeyTEX Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation!
- Page 2 Laserworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any res- ponsibility for any errors, omissions or any resulting damages forthwith. The brands and product names mentioned in this manual are trade marks or registered trade marks of their respective owners.
- Page 3 Manual: Club Series CS-500RGB KeyTEX Security Label | Hinweise auf dem Gerät| Étiquette de sécurité Please read manual before operation Use in enclosed spaces only! ---------------- Vor Inbetriebnahme ---------------- Bedienungsanleitung Nur in geschlossenen lesen! Räumen betreiben! ---------------- ---------------- Utilisation uniquement Merci de lire le mode d’emploi avant l‘usage...
- Page 4 Manual: Club Series CS-500RGB KeyTEX Back Panel | Rückseite | Panneau arrière Keyboard interface | Anschluss für die Tastatur | Connecteur pour le clavier Adjust pattern size | Mustergrößenregler | Réglage de la taille de projection Interlock ILDA In | ILDA Eingang | Entrée ILDA Fan | Lüfter | Ventilateur...
-
Page 5: Table Of Contents
Manual: Club Series CS-500RGB KeyTEX Manual: Club Series CS-500RGB KeyTEX English Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes General Operation Final statement Technical data sheet Laser specifications page 1 / 10... -
Page 6: Product And Package Contents
Manual: Club Series CS-500RGB KeyTEX English 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: Laser system, USB keyboard, USB extension cable, IR remote, key, interlock bridge plug, exter- nal PSU, manual 2. -
Page 7: Working On The Device
Manual: Club Series CS-500RGB KeyTEX 10. If the device has been exposed to great place the device on any warm or heat ra- temperature changes, do not switch it diating surface. Especially the ventilati- on openings must not be covered! on immediately. -
Page 8: General Operation
Manual: Club Series CS-500RGB KeyTEX English Removal of the warranty label as well • Please ensure the fans and heatsinks are • as damages to the device caused by clear from dust and debris otherwise the improper handling, neglect of the sa- risk of overheating may occur. - Page 9 Manual: Club Series CS-500RGB KeyTEX IR remote controller Button Function / Button Description On/Off button Turns laser on/off Laser runs in auto mode. Red LED indicator lights. Press the number Auto mode buttons to get different design patterns Sound-active mode. Blue LED indicator flashes when sound is de- tected.
- Page 10 Manual: Club Series CS-500RGB KeyTEX Text Mode English Press to select the mode and press ‚ENTER‘ to activate the mode. When text mode is active, use the following keys on the keyboard to enter text and select patterns: Function Description Flow Sets the text flow.
- Page 11 Manual: Club Series CS-500RGB KeyTEX Arrow Keys Moves the cursor up, down, to the left or to the right. Function Description Ctrl + Alt + Del Deletes the entire text. Save + No. Saves the text and pattern. Play + No.
- Page 12 Manual: Club Series CS-500RGB KeyTEX English Mode DMX Press to select the mode and press ‚ENTER‘ to activate the mode. Enter the DMX address with the digit keys (e.g. press ‚0‘ ‚0‘ ‚3‘ and ‚Enter‘ for setting 003). Use the Windows Button to choose DMX mode again. You now can see your DMX address. If it‘s the wrong address, just press any digit button (e.g.
- Page 13 Manual: Club Series CS-500RGB KeyTEX ILDA Mode Connect the external ILDA interface (DAC) to the laser system using an ILDA cable. Plug the cable into the „ILDA IN“ port at the back side of the laser system. The laser automatically recognizes attached ILDA device and prioritizes its signal over the in- ternal control modes.
-
Page 14: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website.A For service issues, please contact your dealer/place of purchase and ensure only genuine Laserworld spare parts are used in any service repairs. - Page 15 Manual: Club Series CS-500RGB KeyTEX Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 1 / 10...
-
Page 16: Lieferumfang & Hinweise
Manual: Club Series CS-500RGB KeyTEX Deutsch 1. Lieferumfang & Hinweise Bitte prüfen, ob die Lieferung vollständig und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: Laserprojektor, USB Tastatur, USB-Verlängerungskabel, Schlüssel, Interlock Adapter, Fernbe- dienung, externes Netzteil, Bedienungsanleitung 2. Einleitende Warnhinweise 1. -
Page 17: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Club Series CS-500RGB KeyTEX 13. Sorgen Sie immer für eine ausreichende 10. lungen zur Unfallverhütung Belüftung und stellen Sie das Gerät auf 11. Wenn das Gerät großen Temperatur- keine warmen oder wärmeabstrahlen- schwankungen ausgesetzt war, schalten den Untergründe. Die Belüftungsöffnun- Sie es nicht unmittelbar danach an. -
Page 18: Bedienung
Manual: Club Series CS-500RGB KeyTEX Deutsch nicht benutzt wird. Trennen Sie hier- Sie sich an qualifizierte Fachpersonen. zu das Netzteil von der Stromversor- • Durch das Entfernen des Garantiela- gung. Auch wenn die Diode nicht bels erlischt jeglicher Anspruch auf leuchtet: Sie ist in Betrieb, solange Gewährleistung. - Page 19 Manual: Club Series CS-500RGB KeyTEX Taste Funktion / Taste Beschreibung On/Off Taste Ein- / Ausschalten des Lasers Der Laser läuft im Automatikmodus und die rote LED leuchtet. Durch Automatikmodus Drücken der Zahlentasten kann aus unterschiedlichen Themenberei- chen gewählt werden. Der Laser läuft im Musikmodus und die blaue LED blinkt, wenn Töne/ Geräusche erkannt werden.
- Page 20 Manual: Club Series CS-500RGB KeyTEX Textmodus Deutsch Bei aktivem Textmodus, kann der eingegebene Text über folgende Tasten auf der Tastatur variiert werden: Funktion Taste Beschreibung Abfolge Startet die Textabfolge. Durch erneutes Drücken wird die Abfolge erneut gestartet. RGB Color Mit einem Druck auf die Taste werden alle Buchstaben / Muster weiß.
- Page 21 Manual: Club Series CS-500RGB KeyTEX Funktion Taste Beschreibung Der Cursor springt zum Textende Pfeiltasten Bewegen des Cursors nach oben, unten, links oder rechts Ctrl + Alt + Del Löscht den gesamten Text Speichern + Nr Speichert Text und Muster Wiedergabe + Nr...
- Page 22 Manual: Club Series CS-500RGB KeyTEX Deutsch DMX Modus Drücken Sie , um den DMX-Modus auszuwählen und mit ‚Enter‘ zu bestätigen. Geben Sie die DMX-Adresse mit den Nummerntasten ein (z.B. ‚0‘ ‚0‘ ‚3‘ und ‚Enter‘ für 003). Wäh- len Sie mit der Windows-Taste erneut den DMX-Modus aus. Sie sehen jetzt Ihre DMX-Adresse.
- Page 23 Manual: Club Series CS-500RGB KeyTEX ILDA Modus Das externe ILDA-Interface (DAC) mit einem ILDA-Kabel an das Lasersystem anschließen. Das Kabel in den Anschluss „ILDA IN“ auf der Rückseite des Lasersystems einstecken. Der Laser erkennt automatisch, dass ein ILDA-Gerät angeschlossen ist und priorisiert dessen Signal gegenüber den internen Betriebsmodi.
- Page 24 Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden.
- Page 25 Manual: Club Series CS-500RGB KeyTEX Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Modes d’opérations...
- Page 26 7. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.
- Page 27 Manual: Club Series CS-500RGB KeyTEX d’autres objets. 11. N’utilisez jamais de variateurs, de prises de courant radio ou autres prises de cou- 9. Si vous préférez un montage fixe mural, rant! Si possible, n’utilisez pas l’appareil au plafond ou à des matériaux semblab- laser ensemble avec d’autres forts con-...
- Page 28 Manual: Club Series CS-500RGB KeyTEX Français viron 30 minutes si la température de • Les ventilateurs et radiateurs (aillettes l’appareil est acceptable ou s’il vau- etc.) doivent être exemptes de poussières drait mieux trouver une place plus pour éviter tout risque de surchauffe de fraiche ou mieux ventilée.
- Page 29 Manual: Club Series CS-500RGB KeyTEX Télécommande IR Bouton Fonction / bouton Description Bouton On/Off Allumage / Extinction du laser Le laser fonctionne en mode automatique et la LED rouge clignote. Mode automa- En appuyant sur les chiffres, vous pouvez choisir parmi les catégories tique divers.
- Page 30 Manual: Club Series CS-500RGB KeyTEX Mode Texte Français Avec le mode texte activé, vous pouvez modifier le texte saisi via les touches suivantes du clavier: Fonction Touche Description Séquence Démarre la séquence. Une nouvelle pression sur cette touche relancera la séquence du début.
- Page 31 Manual: Club Series CS-500RGB KeyTEX Fonction Touche Description Le curseur se déplace à la fin du texte Flèches direction- Déplacement du curseur vers haut, bas, gauche et droite nelles Ctrl + Alt + Del Efface le texte entier Sauvegarde + Nr...
- Page 32 Manual: Club Series CS-500RGB KeyTEX Français Mode DMX Appuyez pour sélectionner le mode et appuyez sur ‚ENTER‘ pour activer le mode. Saisissez l‘adresse DMX à l‘aide des touches numériques (par exemple, ‚0‘ ‚0‘ ‚3‘ et ‚Enter‘ pour 003). Utilisez la touche Windows pour sélectionner à nouveau le mode DMX. Vous verrez main- tenant votre adresse DMX.
- Page 33 Manual: Club Series CS-500RGB KeyTEX Mode ILDA Connectez l‘interface ILDA externe (DAC) au système laser à l‘aide d‘un câble ILDA. Branchez le câble dans le port „ILDA IN“ situé à l‘arrière du système laser. Le laser reconnaît automatiquement qu‘un dispositif ILDA est connecté et donne la priorité à...
- Page 34 Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité...
- Page 35 Technical data Laser sources: Laserquellen: Diodes, DPSS Sources laser: Laser class: Laserklasse: Classe laser: Scanner: 12 kpps@8° ILDA Scan angle: Strahlauslenkung: +/- 20° & ca. 90° diffraction grating Angle de scan max.: Operation modes: Betriebsmodi: ILDA, DMX, text, auto, music, count down Mode de fonctionnement: Beam: ca.
