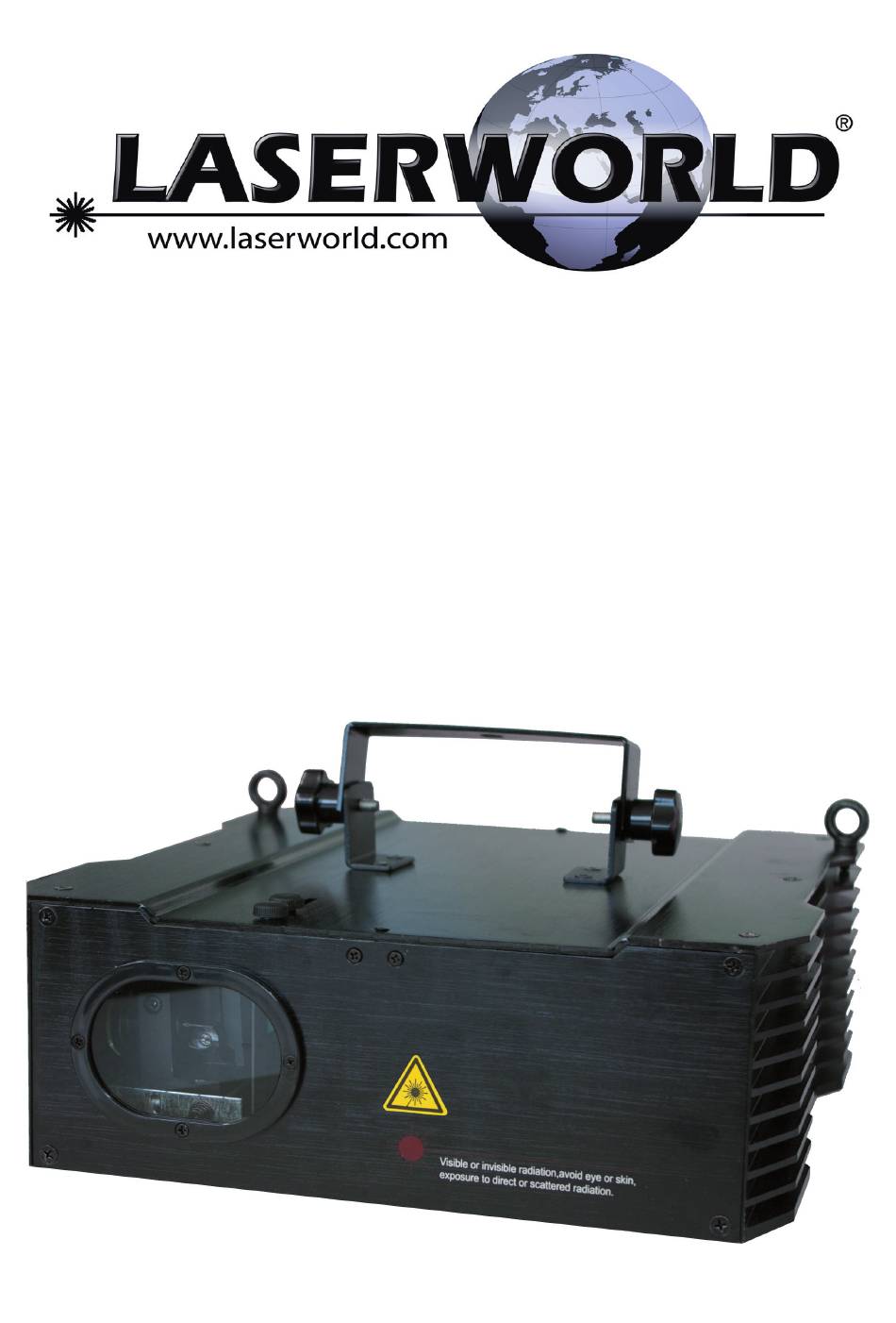

- Page 1 Manual / Bedienungsanleitung Club Series CS-500RGY / CS-1000RGY CS-500RGY SE / CS-1000RGY SE Please read this manual carefully prior to product operation! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Produkts! English Deutsch rev. 06/2012 vs...
- Page 2 Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE Legal notice: Rechtlicher Hinweis: Laserworld AG reserves the right to make Die Firma Laserworld AG behält sich das modifications to its products, attending to Recht vor, Änderungen an ihren Produkten further technical developments.
-
Page 3: Table Of Contents
Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE Content: Scope of delivery & details Preliminary warning notices Steps for setup, safety instructions Safety instructions for work on the device Service notes Warnings and other notices on the device Device connections Operation Final statement... -
Page 4: Scope Of Delivery & Details
Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE 1. Scope of delivery & details Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock adapter 1 x power cable 2 x key (for key switch) 1 x manual 2. -
Page 5: Service Notes
Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE on openings must not be covered! 11. Never use dimmer, RC or other electroni- cally switched sockets. Whenever possib- 13. Ensure that device does not get over- le, do not use the laser projector together heated. -
Page 6: Warnings And Other Notices On The Device
• As for troubleshooting, please check the fety instructions and service notes will FAQ on our website www.laserworld.com void the warranty. 6. Warnings and other notices on the device Please read manual before operation... -
Page 7: Operation
Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE 8. Operation Connect the power cable to the device and then to the mains Press „ON“ to switch the device on Your device runs in auto mode: Your device runs in music mode: Control the music-sensitivity by the trim pot at the rear side of the device. - Page 8 Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE Channel Value Function 0-69 laser off 70-139 sound mode 140-209 animated sound mode 210-255 DMX mode 0-255 Pattern 0-255 Effect channel: Strobe Horizontal movement no effect 1-167 (fixed) movement 168-188 animated movement left to right with increasing speed 189-209 dto.
- Page 9 Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE Color 0-19; 20-39; ect. 3 colors 97-113 rainbow moving 139-188 rainbow static 249-255 color change Please note that not each pattern can be combined with each effect. ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. Use a laser control software, e.g.
-
Page 10: Final Statement
We cannot inform you in case of changes of this manual. If you have any questions, please contact your dealer. For service please contact your dealer or Laserworld. Please use only spare parts of Laserworld. Subject to change without notice. Because of the vast amount of data we cannot guarantee any correctness of given information. - Page 11 Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 11 / 20...
-
Page 12: Lieferumfang & Hinweise
Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Adapter 1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel für den Schlüsselschalter 1 x Bedienungsanleitung... -
Page 13: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE 1. Bei einer Festinstallation an Wand, Decke Steckdosen! Falls möglich benutzen Sie o.ä., sichern Sie den Laser zusätzllich mit den Laser nicht zusammen mit anderen einem Sicherheitsfangseil. Das Fangseil großen elektrischen Verbrauchern (ins- sollte mindestens dem 10-fachen Ge- besondere Nebelmaschinen) auf dersel- wicht des Geräts standhalten können. - Page 14 Fehlfunktionen können benutzt wird. Trennen Sie hierzu das unserer Webseite Netzteil von der Stromversorgung. Auch www.laserworld.com die häufigsten Pro- wenn die Diode nicht leuchtet: Sie ist in bleme und Lösungenswege nachlesen. Betrieb, solange das Gerät angeschaltet ist. • Durch das Entfernen des Garantielabels erlischt jeglicher Anspruch auf Gewähr-...
-
Page 15: Bedienung
Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE 7. Geräteanschlüsse & Bedienelemente Drehregler für die Mikrofonsensitivität An- / Ausschalter DMX Adressierung Mikrofon Anschluss für die Stromversorgung Schlüsselschalter Interlock DMX Ausgang ILDA Ausgang DMX Eingang ILDA Eingang LED Signale 8. - Page 16 Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE Verbinden Sie mit einem DMX Steuerpult um den Laser zu bedienen. Zum Einstellen der Startadresse benutzen Sie die ersten 9 Dipschalter auf der Geräte- rückseite. Hierbei ist jedem Schalter eine Zahl zugewiesen. Bestimmen Sie eine Nummer, indem Sie die vorangehende Nummer mit 2 multiplizieren: Switch Nummer...
- Page 17 Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE 0-255 Höhe (Rotation um X) analog Kanal 7 Drehung 0-180 feste Drehung 181-217 automatisch mit zunehmender Geschwindigkeit im Uhrzei- gersinn 218-255 dto. gegen den Uhrzeigersinn Blanking 0-70 kein Effekt 71-139 Punkte werden betont 140-209 Linienstücke werden gestrichelt gezeichnet...
-
Page 18: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Page 19 Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE Technical data / Technische Daten / caractéristiques techniques Laser sources: aircooled DPSS (green), diode (red) Laserquellen: luftgekühlter DPSS (grün), Diode (rot) Sources laser: DPSS refroidi (verde), diode (rouge) Laser class: Laserklasse: Classe laser Galvo System, 30 kpps @ 4°...
- Page 20 Manual: CS-500RGY / CS-500RGY SE / CS-1000RGY / CS-1000RGY SE Power specifications (at laser module) / Laserleistung (am Modul) / Puissance Red / Rot / Green / Grün / Blue / Blau / min. - max. Rouge (655nm) Verde (532nm) bleu (445nm) CS-500RGY 350-500mW...
