Consulte siempre al distribuidor más cercano sobre el combustible apropiado para
su estufa.
MANUAL
A
I N S TA L A C I O N D E L A E S T U FA
B
C
D
Si ha sacado la parte izquierda de la rejilla, inserte primero el pivote de la parte
superior izquierda en la ranura, y luego inserte el pivote inferior izquierdo en su
ranura (fig. E).
5
58

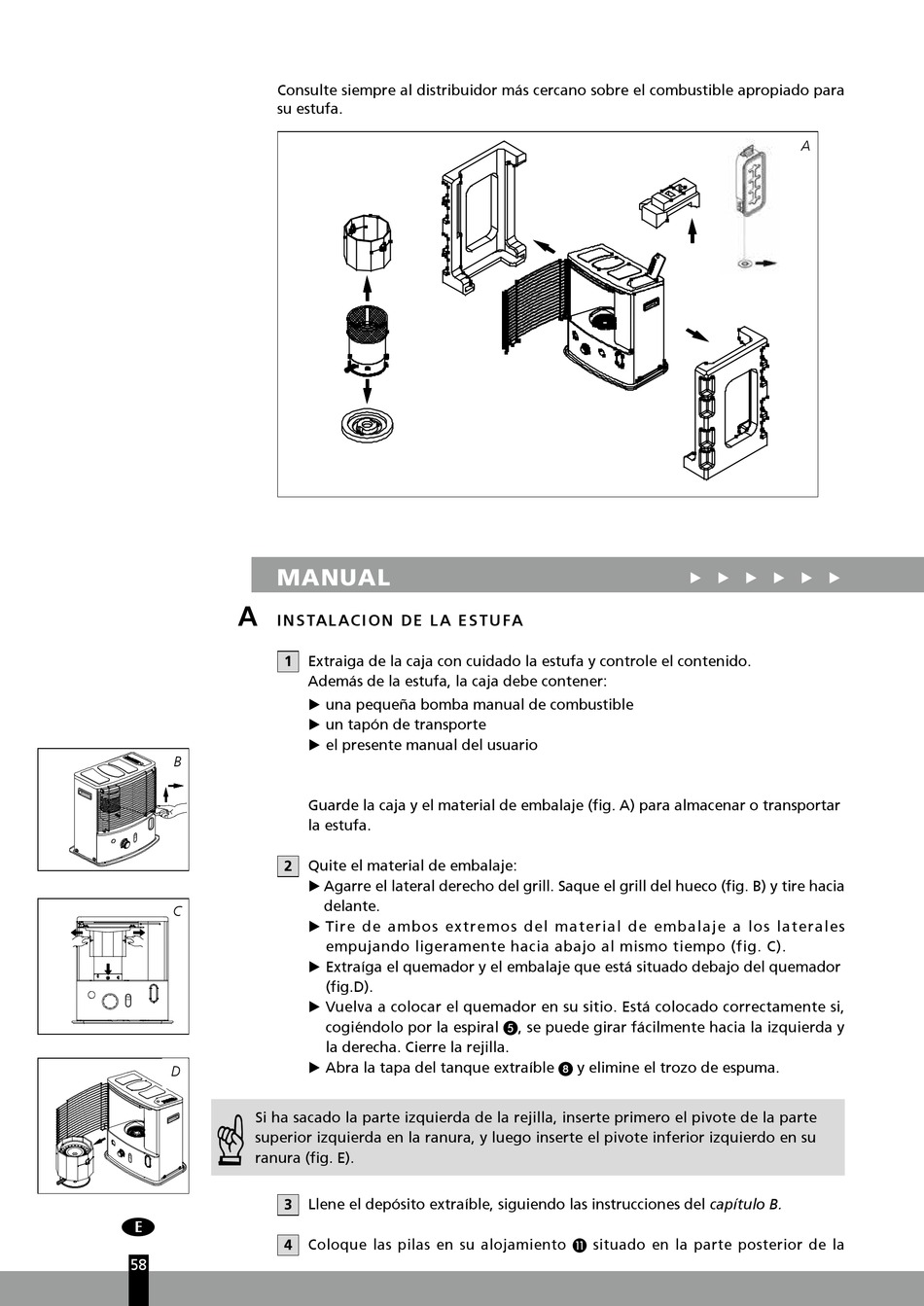

Extraiga de la caja con cuidado la estufa y controle el contenido.
Además de la estufa, la caja debe contener:
E una pequeña bomba manual de combustible
E un tapón de transporte
E el presente manual del usuario
Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar
la estufa.
Quite el material de embalaje:
E Agarre el lateral derecho del grill. Saque el grill del hueco (fig. B) y tire hacia
delante.
E Tire de ambos extremos del material de embalaje a los laterales
empujando ligeramente hacia abajo al mismo tiempo (fig. C).
E Extraíga el quemador y el embalaje que está situado debajo del quemador
(fig.D).
E Vuelva a colocar el quemador en su sitio. Está colocado correctamente si,
cogiéndolo por la espiral E, se puede girar fácilmente hacia la izquierda y
la derecha. Cierre la rejilla.
E Abra la tapa del tanque extraíble 8 y elimine el trozo de espuma.
Llene el depósito extraíble, siguiendo las instrucciones del capítulo B.
Coloque las pilas en su alojamiento K situado en la parte posterior de la
E E E E E E
- -
+ +
- -
+ +
