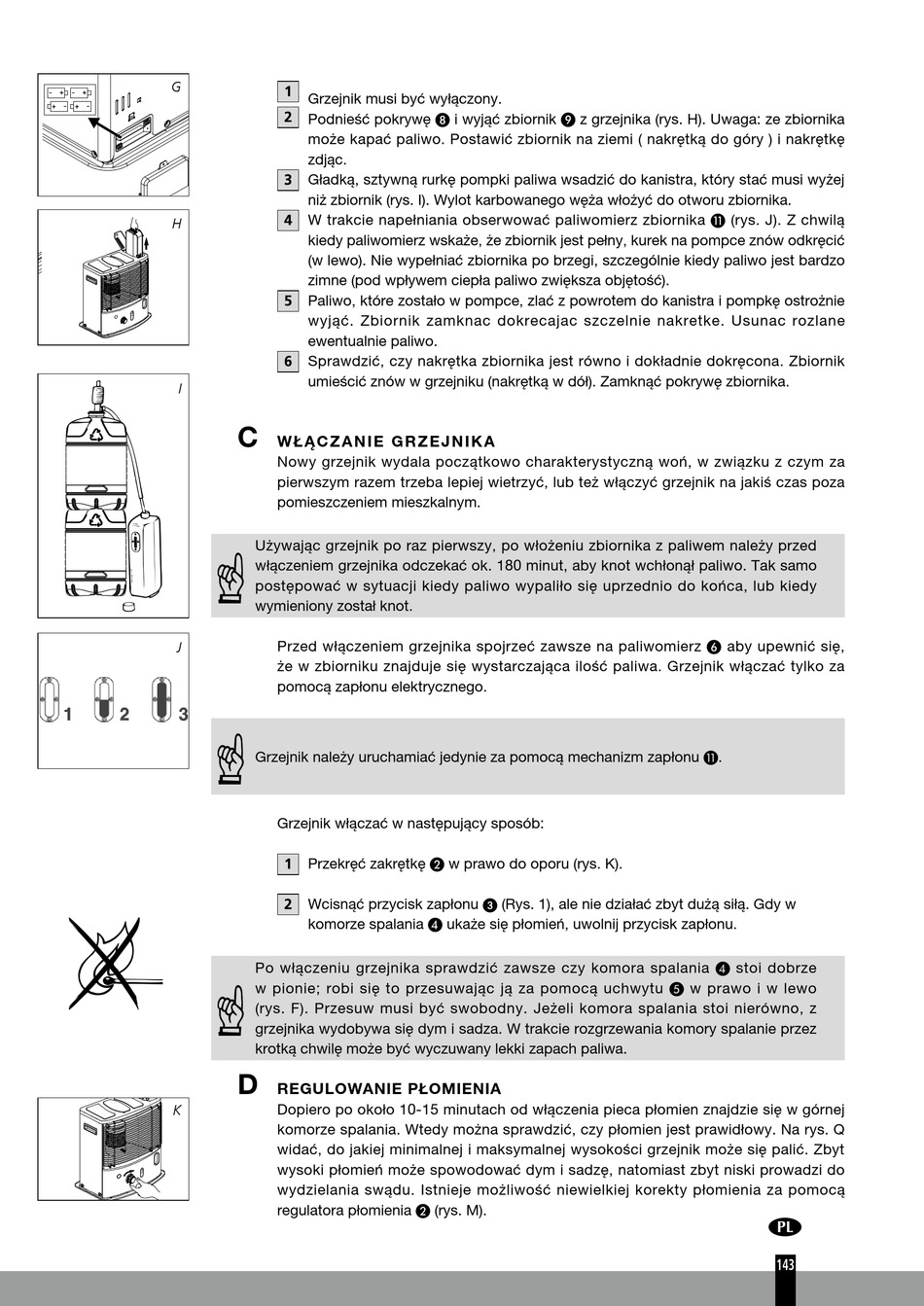

Qlima R7224S C-2 Operating Manual page 143

G
- -
+ +
- -
+ +
H
I
J
K
Grzejnik musi być wyłączony.
Podnieść pokrywę H i wyjąć zbiornik I z grzejnika (rys. H). Uwaga: ze zbiornika
może kapać paliwo. Postawić zbiornik na ziemi ( nakrętką do góry ) i nakrętkę
zdjąc.
Gładką, sztywną rurkę pompki paliwa wsadzić do kanistra, który stać musi wyżej
niż zbiornik (rys. I). Wylot karbowanego węża włożyć do otworu zbiornika.
W trakcie napełniania obserwować paliwomierz zbiornika K (rys. J). Z chwilą
kiedy paliwomierz wskaże, że zbiornik jest pełny, kurek na pompce znów odkręcić
(w lewo). Nie wypełniać zbiornika po brzegi, szczególnie kiedy paliwo jest bardzo
zimne (pod wpływem ciepła paliwo zwiększa objętość).
Paliwo, które zostało w pompce, zlać z powrotem do kanistra i pompkę ostrożnie
wyjąć. Zbiornik zamknac dokrecajac szczelnie nakretke. Usunac rozlane
ewentualnie paliwo.
Sprawdzić, czy nakrętka zbiornika jest równo i dokładnie dokręcona. Zbiornik
umieścić znów w grzejniku (nakrętką w dół). Zamknąć pokrywę zbiornika.
C
W Ł Ą C Z A N I E G R Z E J N I K A
Nowy grzejnik wydala początkowo charakterystyczną woń, w związku z czym za
pierwszym razem trzeba lepiej wietrzyć, lub też włączyć grzejnik na jakiś czas poza
pomieszczeniem mieszkalnym.
Używając grzejnik po raz pierwszy, po włożeniu zbiornika z paliwem należy przed
włączeniem grzejnika odczekać ok. 180 minut, aby knot wchłonął paliwo. Tak samo
postępować w sytuacji kiedy paliwo wypaliło się uprzednio do końca, lub kiedy
wymieniony został knot.
Przed włączeniem grzejnika spojrzeć zawsze na paliwomierz F aby upewnić się,
że w zbiorniku znajduje się wystarczająca ilość paliwa. Grzejnik włączać tylko za
pomocą zapłonu elektrycznego.
Grzejnik należy uruchamiać jedynie za pomocą mechanizm zapłonu K.
Grzejnik włączać w następujący sposób:
Przekręć zakrętkę B w prawo do oporu (rys. K).
Wcisnąć przycisk zapłonu 3 (Rys. 1), ale nie działać zbyt dużą siłą. Gdy w
komorze spalania D ukaże się płomień, uwolnij przycisk zapłonu.
Po włączeniu grzejnika sprawdzić zawsze czy komora spalania D stoi dobrze
w pionie; robi się to przesuwając ją za pomocą uchwytu E w prawo i w lewo
(rys. F). Przesuw musi być swobodny. Jeżeli komora spalania stoi nierówno, z
grzejnika wydobywa się dym i sadza. W trakcie rozgrzewania komory spalanie przez
krotką chwilę może być wyczuwany lekki zapach paliwa.
D
REGULOWANIE PŁOMIENIA
Dopiero po około 10-15 minutach od włączenia pieca płomien znajdzie się w górnej
komorze spalania. Wtedy można sprawdzić, czy płomien jest prawidłowy. Na rys. Q
widać, do jakiej minimalnej i maksymalnej wysokości grzejnik może się palić. Zbyt
wysoki płomień może spowodować dym i sadzę, natomiast zbyt niski prowadzi do
wydzielania swądu. Istnieje możliwość niewielkiej korekty płomienia za pomocą
regulatora płomienia B (rys. M).
:
143 143
