Fylle På Drivstoff - Qlima R7224S C-2 Operating Manual

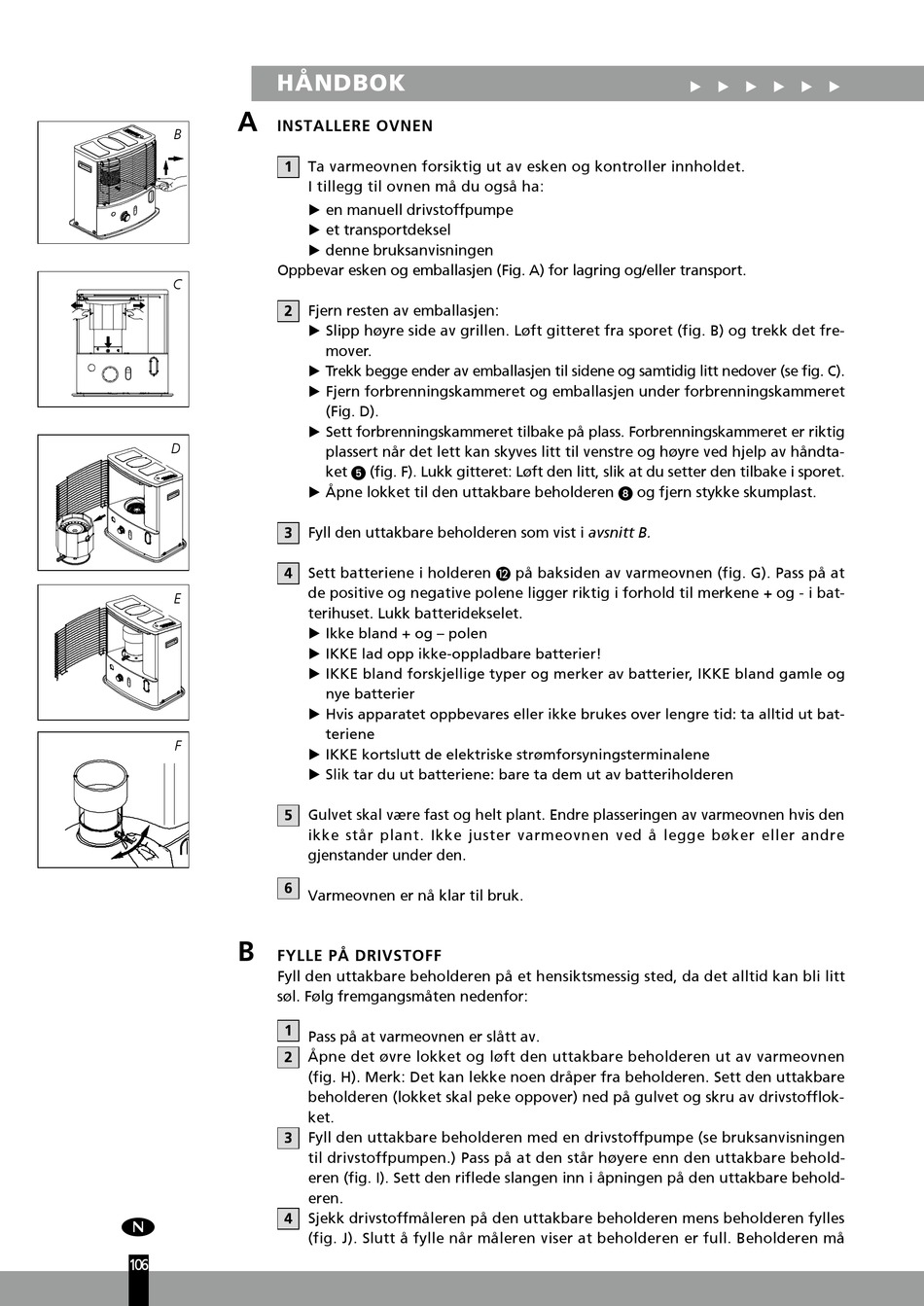

HÅNDBOK
A
INSTALLERE OVNEN
B
Oppbevar esken og emballasjen (Fig. A) for lagring og/eller transport.
C
D
E
F F
B
FYLLE PÅ DRIVSTOFF
Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan bli litt
søl. Følg fremgangsmåten nedenfor:
u
106 106
Ta varmeovnen forsiktig ut av esken og kontroller innholdet.
I tillegg til ovnen må du også ha:
E en manuell drivstoffpumpe
E et transportdeksel
E denne bruksanvisningen
Fjern resten av emballasjen:
E Slipp høyre side av grillen. Løft gitteret fra sporet (fig. B) og trekk det fre-
mover.
E Trekk begge ender av emballasjen til sidene og samtidig litt nedover (se fig. C).
E Fjern forbrenningskammeret og emballasjen under forbrenningskammeret
(Fig. D).
E Sett forbrenningskammeret tilbake på plass. Forbrenningskammeret er riktig
plassert når det lett kan skyves litt til venstre og høyre ved hjelp av håndta-
ket 5 (fig. F). Lukk gitteret: Løft den litt, slik at du setter den tilbake i sporet.
E Åpne lokket til den uttakbare beholderen 8 og fjern stykke skumplast.
Fyll den uttakbare beholderen som vist i avsnitt B.
Sett batteriene i holderen L på baksiden av varmeovnen (fig. G). Pass på at
de positive og negative polene ligger riktig i forhold til merkene + og - i bat-
terihuset. Lukk batteridekselet.
E Ikke bland + og – polen
E IKKE lad opp ikke-oppladbare batterier!
E IKKE bland forskjellige typer og merker av batterier, IKKE bland gamle og
nye batterier
E Hvis apparatet oppbevares eller ikke brukes over lengre tid: ta alltid ut bat-
teriene
E IKKE kortslutt de elektriske strømforsyningsterminalene
E Slik tar du ut batteriene: bare ta dem ut av batteriholderen
Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den
ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre
gjenstander under den.
Varmeovnen er nå klar til bruk.
Pass på at varmeovnen er slått av.
Åpne det øvre lokket og løft den uttakbare beholderen ut av varmeovnen
(fig. H). Merk: Det kan lekke noen dråper fra beholderen. Sett den uttakbare
beholderen (lokket skal peke oppover) ned på gulvet og skru av drivstofflok-
ket.
Fyll den uttakbare beholderen med en drivstoffpumpe (se bruksanvisningen
til drivstoffpumpen.) Pass på at den står høyere enn den uttakbare behold-
eren (fig. I). Sett den riflede slangen inn i åpningen på den uttakbare behold-
eren.
Sjekk drivstoffmåleren på den uttakbare beholderen mens beholderen fylles
(fig. J). Slutt å fylle når måleren viser at beholderen er full. Beholderen må
E E E E E E
