Qlima R7224S C Operating Manual
  1. Manuals
  2. Brands
  3. Qlima Manuals
  4. Heater
  5. R7224S C
  6. Operating manual

Qlima R7224S C Operating Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 66

Quick Links

Download this manual

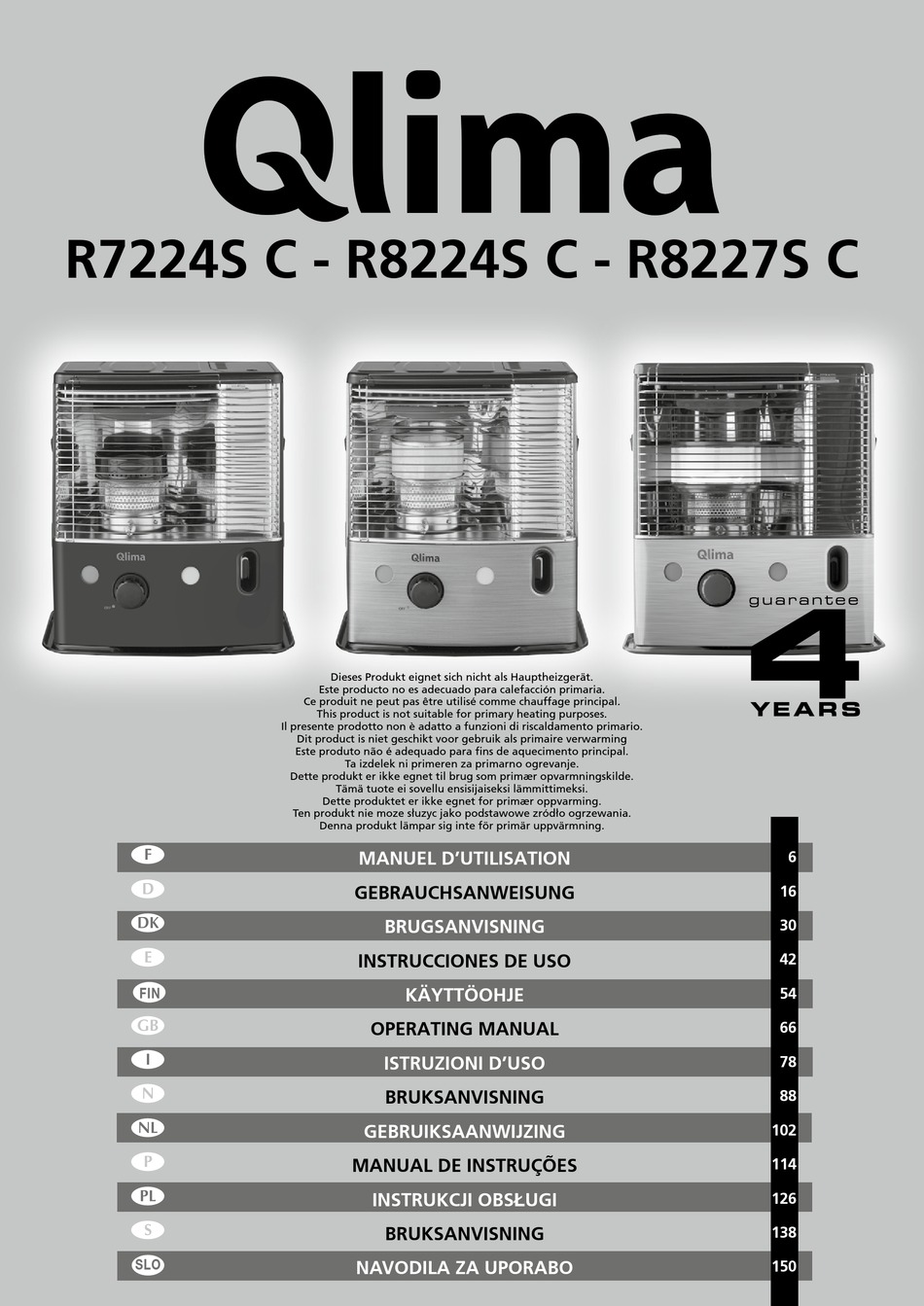

R7224S C - R8224S C - R8227S C
3
2
6
5
FIN
4
>
u
1
9
:
=
SLO
Dieses Produkt eignet sich nicht als Hauptheizgerät.
Este producto no es adecuado para calefacción primaria.
Ce produit ne peut pas être utilisé comme chauffage principal.
This product is not suitable for primary heating purposes.
Il presente prodotto non è adatto a funzioni di riscaldamento primario.
Dit product is niet geschikt voor gebruik als primaire verwarming
Este produto não é adequado para fins de aquecimento principal.
Ta izdelek ni primeren za primarno ogrevanje.
Dette produkt er ikke egnet til brug som primær opvarmningskilde.
Tämä tuote ei sovellu ensisijaiseksi lämmittimeksi.
Dette produktet er ikke egnet for primær oppvarming.
Ten produkt nie moze słuzyc jako podstawowe zródło ogrzewania.
Denna produkt lämpar sig inte för primär uppvärmning.
MANUEL D'UTILISATION
GEBRAUCHSANWEISUNG
BRUGSANVISNING
INSTRUCCIONES DE USO
KÄYTTÖOHJE
OPERATING MANUAL
ISTRUZIONI D'USO
BRUKSANVISNING
GEBRUIKSAANWIJZING
MANUAL DE INSTRUÇÕES
INSTRUKCJI OBSŁUGI
BRUKSANVISNING
NAVODILA ZA UPORABO
6
16
30
42
54
66
78
88
102
114
126
138
150
R 125 E
1998 / 1999

Advertisement

Table of Contents
loading

Related Manuals for Qlima R7224S C

Summary of Contents for Qlima R7224S C

  • Page 1 R7224S C - R8224S C - R8227S C Dieses Produkt eignet sich nicht als Hauptheizgerät. Este producto no es adecuado para calefacción primaria. Ce produit ne peut pas être utilisé comme chauffage principal. This product is not suitable for primary heating purposes.
  • Page 2 R 125 E 1998 / 1999...
  • Page 3 R 125 E 1998 / 1999...
  • Page 4 R 125 E 1998 / 1999...
  • Page 5 AFAQ AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE 93571 SAINT-DENIS LA PLAINE CEDEX FICHE INFORMATIVE La marque NF garantit la qualité de cet article NF 128 37/01 suivant les normes françaises et Règles de certification de l’application NF 128 CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LES REGLES DE CERTIFICATION DE L’APPLICATION NF 128 PRINCIPALES CARACTERISTIQUES CERTIFIEES:...
  • Page 6 Chère Madame, Cher Monsieur, Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide. Vous venez d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années.

  • Page 7: Principaux Éléments

    • Utilisez un combustible de bonne qualité et conforme Poignée à l’arrêté du 18/07/2002 et du 25/06/2010 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage comme Qlima Premium Quality  Tablette Fuels ou PTX. • Si vous changez de marque et/ou de type de combustible, vous devez d’abord vous assurer que l’appareil mobile de...

  • Page 8: Système De Sécurité

    CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE: AÉREZ TOUJOURS SUFFISAMMENT Votre appareil est équipé d’un système de sécurité qui arrête ce dernier lorsque la température est trop importante. Vous ne pourrez pas refaire fonctionner votre appareil avant un délai de 15 minutes. Merci de ne pas forcer l’allumage pendant ce laps de temps au risque d’endommager votre appareil.
  • Page 9 équivalent, en conformité avec la norme ‘BS2869- Part 2’. Pour une utilisation convenable, l’utilisateur doit respecter les prescriptions suivantes: INTERDICTION d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules; d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à...
  • Page 10 E pompe à main E Bouchon de transport E Du présent manuel d’utilisation Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport. Retirez les calages de protection : E Soulever le côté droit de la grille G. Sortez le gril de son logement (fig. B). E Tirez les extrémités de l’emballage vers les côtés et en même temps tirez-les légèrement vers le bas (fig.C.).
  • Page 11 A L L U M A G E D E L ’ A P P A R E I L Au début, un appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à...
  • Page 12 PA N N E S : C A U S E S E T R E M È D E S Si vous n’arrivez pas à remédier à une panne à l’aide des instructions ci-dessous, vous devez contacter votre revendeur. L’ALLUMAGE NE MARCHE PAS.
  • Page 13 À P R O P O S D E L’ E N T R E T I E N Votre appareil exige peu d’entretien. Mais vous devez essuyer la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

  • Page 14: Spécifications Techniques

    enfoncez-le bien. Le bouchon de transport permet d’éviter autant que possible les fuites de combustible, pendant le transport du poêle. Transportez l’appareil toujours en position verticale. Avant de transporter le poêle, ou si vous y avez verse accidentellement le mauvais combustible, videz le réservoir fixe à l’aide d’une pompe a combusti- bouchon de transport ble.
  • Page 15 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications. La garantie ne s’applique pas en cas de dommage occasionné par des manipu- lations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié...
  • Page 16 LE CHANGEMENT DE LA MÈCHE AVANT DE COMMENCER A CHANGER LA MECHE, L’ A P PA R E I L D O I T Ê T R E E T E I N T E T T O TA L E M E N T REFROIDI.
  • Page 17 13. Faire descendre, en coulissant, le régulateur de la mèche vers le bas, dans la conduite de tirage. Mettre l’arbre du régulateur à l’avant du poêle. 14. Remettre les 4 vis papillon sur le goujon d’installation, mais ne pas les visser. 15.
  • Page 18 Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines transportablen Kaminofens. Sie haben sich für ein Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchs- anweisung aufmerksam durch, um so eine optimale Lebensdauer Ihres Kaminofens zu garantieren.
  • Page 19 BENUTZUNG WICHTIGE KURZ ZUSAMMENGEFASST EINZELTEILE Nachfolgend sind in groben Zügen die Schritte Abschalt-Taste angegeben, die zur Inbetriebnahme Ihres Kamin- ofens ausgeführt werden müssen. Detaillierte Drehregler Beschreibung der Handlungen entnehmen Sie bitte der GEBRAUCHSANWEISUNG (Seite 19 ff). Zünd-Taste Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb.
  • Page 20 Speziell für Frankreich: Ihr Heizofen wurde ausschließlich für den Betrieb mit Brennstoff für mit flüssigem Brennstoff betriebene mobile Heizöfen gemäß den Richtlinien vom 18.07.2002 und 25.06.2010 ausgelegt sowie Qlima Premium Quality Fuels. Die Verwendung anderer Brennstoffe ist verboten. Fragen Sie Ihren Händler.

  • Page 21: Der Richtige Brennstoff

    Vorschriften. DER RICHTIGE BRENNSTOFF Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum hoher Qualität entwickelt wie Qlima Premium Quality Fuels. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen: übermäßige Ablagerung auf dem Docht...
  • Page 22 Entfernen Sie das übrige Verpackungsmaterial: E Heben Sie den Rost aus der Aussparung (Abb. B) und ziehen Sie ihn nach vorn. E Ziehen Sie beide Enden des Verpackungsmaterials nach hinten und gleich- zeitig leicht nach unten (Abb. C). E Nehmen Sie die Verbrennungskammer aus dem Ofen und entfernen Sie das darunter befindliche Verpackungsmaterial (Abb.
  • Page 23 Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochtes.
  • Page 24 Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten. UNGLEICHE FLAMME UND/ODER RUSS UND/ODER GERUCH Die Brennkammer D ist nicht richtig eingesetzt. Mit dem Handgriff E die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben läßt. Sie benutzen veralteten Brennstoff.
  • Page 25 2. DER DOCHT Um die Lebensdauer des Dochtes zu verlängern, sollten Sie den Kaminofen von Zeit zu Zeit vollständig leer brennen lassen (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.
  • Page 26 Sie dann die Brennstoffpumpe in den leeren, fest eingebauten Brennstoffbehälter. Gehen Sie genau so vor, wenn der Brennstoffbehälter Wasser enthält. Transportverschluß T E C H N I S C H E D A T E N R7224S C R8224S C R8227S C Zündung elektrisch...
  • Page 27 Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers. Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zu lesen. Finden Sie darin keine Lösung, wenden Sie sich an Ihren Händler.
  • Page 28 WECHSELN DES DOCHTES DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN. 1a. Öffnen Sie den Tankdeckel H und entnehmen Sie den Brennstofftank I. 1b. E n t n e h m e n S i e d i e B a t t e r i e n , u m e v e n t u e l l e Brandwunden zu vermeiden.
  • Page 29 Dochts B wieder ein. Schließen Sie die Vorderplatte. Legen Sie die Batterien in den Batteriehalter und füllen Sie den Brennstofftank mit Qlima Premium Quality Fuels. Setzen Sie den Brennstofftank in den Ofen und warten Sie mindestens eine halbe Stunde, bis der Docht vollständig mit...
  • Page 30 Kære kunde Hjertelig tillykke med anskaffelsen af Deres kamin. De har anskaffet Dem et kvalitetsprodukt, som De kan få glæde af mange år frem i tiden. Forudsat at ovnen anvendes forsvarligt naturligvis. Læs derfor først denne brugsanvisning, så Deres kamin kan holde længe. På fabrikantens vegne giver vi 48 måneders garanti på...
  • Page 31  Kontrolsystem til • Når du fyrer med Qlima Premium Quality Fuels, er luftkvalitet du garanteret brændstof af god kvalitet. • F ø r d u s k i f t e r b r æ n d s t o f m æ r k e o g / e l l e r brændstoftype, skal du sørge for at tømme den...
  • Page 32 18-07-2002 og 25-06-2010 såsom Qlima Premium Quality Fuels. Det er forbudt at bruge andre former for brændstof. Kontakt din forhandler, eller find adresser på forhandlere på vores websted.
  • Page 33 DET RIGTIGE BRÆNDSTOF Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet såsom Qlima Premium Quality Fuels. Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre: Overdreven tjæredannelse på vægen Ufuldstændig forbrænding...

  • Page 34: Påfyldning Af Brændstof

    E Træk begge ender af emballagematerialet til siderne og samtidig lidt nedad (fig. C). E Tag forbrændingskammeret ud af kaminen og fjern emballagematerialet under det (fig. D). E Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen E fra den ene side til den anden (fig.
  • Page 35 Sådan gør De: Drej drejeknappen 2 til højre indtil den ikke kan komme længere (fig. K). Tryk tændknappen 3 ind (fig. L), men ikke alt for hårdt. Så snart man kan se en flamme i forbrændingskammeret, kan man slippe tændknappen. Kaminen har kun kortvarigt været i brug og drejeknappen bliver ikke låst.
  • Page 36 Der er tale om støvsamling nederst i ovnen. Spørg forhandleren. Flammehøjden er ikke rigtigt indstillet. Se kapitel F. OVNEN SLUKKER LANGSOMT AF SIG SELV. Skiftetanken er tom. Se kapitel B. Der er vand i bundtanken. Kontakt Deres forhandler. Vægen er blevet hård på oversiden. Lad ovnen brænde helt tør (kapitel H).
  • Page 37 Lad ovnen køle af, før De foretager vedligeholdelse. SLUT PÅ FYRINGSSÆSONEN Vi anbefaler, at ovnen brændes helt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger: Tænd for ovnen uden for beboelsesrummet og lad den brænde helt tør. Lad ovnen køle af.
  • Page 38 Forkert brændstof kan endog være farligt*. Derfor anbefales brugen af Qlima Premium Quality Fuels i kaminen. Qlima Premium Quality Fuels er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen.
  • Page 39 fælde ikke at flytte ovnen, men sluk omgående for den. I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker. 14 TIPS FOR UFARLIG BRUG 1 Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet.
  • Page 40 UDSKIFTNING AF VÆGEN I N D E N D U P Å B E G Y N D E R U D S K I F T N I N G E N A F V Æ G E N , S K A L K A M I N E N V Æ R E S L U K K E T O G H E LT A F K Ø...
  • Page 41 . 26. Geninstaller drejeknappen til justering af vægen 2. Luk frontdækslet. Anbring batterierne i batteriholderen og fyld brændstoftanken med Qlima Premium Quality Fuels. Anbring brændstoftanken i varmeapparatet og vent mindst 30 minutter indtil vægen er helt gennemvædet med brændstof.
  • Page 42 Estimado Cliente: Le felicitamos por la compra de su estufa portátil. Usted acaba de comprar un producto de calidad, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente. Por lo tanto, lea primero este manual del usuario, para una vida útil máxima de su estufa.
  • Page 43 • El combustible envejece. Comience cada otoño con nuevo combustible. • Si Usted utiliza Qlima Premium Quality Fuels, tiene la  Carcasa interior seguridad de hacer uso del combustible apropiado.
  • Page 44 Instrucciones específicas para Francia: Su estufa ha sido diseñada para el uso exclusivo de combustible líquido para estufas portátiles, en conformidad con los decretos de 18-07-2002 y 25-06-2010 como Qlima Premium Quality Fuels. Se prohibe el uso de otros tipos de combustible. Consulte con su proveedor o visite nuestra página web para obtener las direcciones de nuestros distribuidores.
  • Page 45 EL COMBUSTIBLE APROPIADO Su estufa está diseñada para quemar parafina líquida (combustible especial para Solamente el estufas), de alta calidad y sin agua como Qlima Premium Quality Fuels. Solamente combustible apropiado este combustible asegura una combustión limpia y completa: Un combustible de...
  • Page 46 Guarde la caja y el material de embalaje (fig. A) para almacenar o transportar la estufa. Quite el material de embalaje: E Agarre el lateral derecho del grill. Saque el grill del hueco (fig. B) y tire hacia delante. E Tire de ambos extremos del material de embalaje a los laterales empujando ligeramente hacia abajo al mismo tiempo (fig.
  • Page 47 Si Usted utiliza la estufa por primera vez, después de haber colocado el depósito extraí- ble lleno de combustible, espere mínimo unos 30 minutos antes de encenderla. De esta forma, la mecha podrá absorber el combustible. Haga lo mismo después de que la estu- fa haya consumido todo el combustible y después de poner una nueva mecha.
  • Page 48 LLAMA INESTABLE Y/U HOLLIN Y/U OLOR. La cámara de combustión D no está colocada de forma correcta. Póngala recta con el asa E, hasta que logre moverla más fácilmente hacia la izquierda y derecha. Usted utiliza un combustible envejecido. Comience cada otoño con nuevo combustible. No ponga nunca el combustible en un lugar expuesto al sol.
  • Page 49 2. LA MECHA Para prolongar la vida útil de la mecha, de vez en cuando la estufa debe consumir todo el combustible presente (hasta que se apague sola). Proceda así cuando observe que la llama quede más baja. Cuando consuma todo el combustible, la estufa despedirá...

  • Page 50: Condiciones De Garantia

    El uso de combustible inapropiado incluso puede ser peligroso*, por ello, se aconseja Qlima. Los gastos de envío y los riesgos del envío de la estufa o piezas de ésta, correrán en todos los casos a cargo del comprador.
  • Page 51 * Los materiales muy inflamables, pueden conducir, por ejemplo, a una combustión incontrolable, resultando en un incendio. En tal caso, no intente transportar la estufa, apáguela inmediatamente (vea capítulo E). En casos de emergencia puede utilizar un extintor de llamas, pero únicamente del tipo B: extintores de incendios con ácido carbónico o con polvo.
  • Page 52 CAMBIAR LA MECHA ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA - MENTE FRÍA. 1a. Abra la tapa del depósito 8 y saque el depósito de gasolina . 1b. Saque las baterías para evitar posibles quemaduras. 1c.
  • Page 53 Cierre la placa delantera. Coloque las baterías en el soporte de batería y llene el tanque de combustible con Qlima Premium Quality Fuels. Coloque el depósito de combustible en la estufa y espere al menos 30 minutos hasta que la mecha se...
  • Page 54 Hyvä asiakas, Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän. Valmistaja myöntää lämmittimelle 48 kuukauden pituisen takuun materiaalitai valmistusvirheiden varalta.

  • Page 55: Tärkeät Osat

    • Varastoi polttoöljykanisterit viileässä ja pimeässä, ja käytä niissä alkuperäisiä korkkeja ja tiivisteitä. • Polttoöljykin vanhenee. Ota käyttöön uusi Runko  kanisteri aina lämmityskauden alussa. • Kun käytät lämmittimessä Qlima Premium Quality- Ilmalaadun valvon-  paloöljyä, voit olla varma paloöljyn korkeasta laadusta. tajärjestelmä...
  • Page 56 Hanki tietoa tarvittavista luvista etukäteen. OIKEA POLTTOAINE Lammitin on suunniteltu kaytettavaksi laadukkaan, vedettoman ja puhtaan parafiinioljyn kuten Qlima Premium Quality-oljyn kanssa. Vain tallaisia polttoaineita kaytettaessa palaminen on varmasti puhdasta ja taydellista. Heikkolaatuisen polttoaineen kaytosta voi seurata. liian suurien tervakerrostumien muodostuminen lasikuitusydämeen...
  • Page 57 epätäydellinen palaminen lämmittimen käyttöiän lyhentyminen savua ja/tai hajuja kerrostumien muodostuminen ritilään tai kuoreen. Oikean polttoaineen valinta on siten olennaisen tärkeää lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta. Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä. Vain oikean polt- Käänny lämmittimen polttoainetta valitessasi aina paikallisen myyjän puoleen.
  • Page 58 Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä yritä korjata lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle. Lämmitin on nyt käyttövalmis. POLTTOAINEEN TÄYTTÖ Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti: Varmista, että...
  • Page 59 Kun lämmitin on sytytetty, tarkista aina, että palokammio D on vaakasuorassa, liu’uttamalla sitä hieman vasemmalle ja oikealle kammiossa olevan kädensijan 5 avulla. Kammion tulisi liikkua kevyesti. Jos palokammio ei ole suorassa, muodostuu savua ja nokea. LÄMMITTIMEN POLTTAMINEN Lämmittimen sytyttämisen jälkeen on odotettava 10–15 minuuttia, ennen kuin voidaan tarkistaa, että...
  • Page 60 Ota yhteys tuotteen myyjään. Sydän on kovettunut yläpuolelta. Polta lämmitintä, kunnes kaikki polttoaine on käytetty (kohta G). Käytä oikeaa polttoainetta. Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta. LÄMMITTIMEN LIEKKI PYSYY LIIAN PIENENÄ Sydän on liian alhaalla. Ota yhteys tuotteen myyjään. Lämmitin on polttanut lähes kaiken polttoaineen ennen säiliön täyttämistä.
  • Page 61 VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ) Suosittelemme, että polttoainesäiliössä oleva polttoaine poltetaan kokonaan loppuun lämmityskauden päättyessä ja lämmitin varastoidaan asianmukaisesti. Noudata seuraavaa menettelyä: Sytytä lämmitin oleskelutilojen ulkopuolella ja anna sen palaa, kunnes kaikki polttoaine on käytetty. Anna lämmittimen jäähtyä. Puhdista lämmitin kostealla liinalla ja kuivaa se sitten liinalla. Poista paristot paristokotelosta K ja varastoi ne kuivaan paikkaan.

  • Page 62: Tekniset Tiedot

    TEKNISET TIEDOT R7224S C R8224S C R8227S C Sytytys sähköinen Polttoaine parafiini Teho (kW)* Sopiva tila (m3)** 40-85 40-85 45-95 Polttoaineen kulutus (l/h)* 0.250 0.250 0.281 Polttoaineen kulutus (g/h)* Palamisaika aika yhdellä säiliöllisellä (h)* 16.8 16.8 Irrotettavan säiliön tilavuus (litraa)
  • Page 63 14 OHJEITA TURVALLISTA KÄYTTÖÄ VARTEN Lapsia on valvottava, etteivät he leiki laitteen kanssa. Älä siirrä lämmitintä, kun se palaa tai on vielä kuuma. Älä täytä tai huol- la lämmitintä, kun se palaa tai on vielä kuuma. Sijoita lämmitin siten, että sen etupuoli on vähintään 1,5 metrin etäi- syydellä...
  • Page 64 SYDÄMEN VAIHTAMINEN VA R M I S TA , E T TÄ L Ä M M I T I N O N S A M M U T E T T U J A TÄY S I N J Ä Ä H T Y N Y T, E N N E N K U I N A L O I TAT SYDÄMEN VAIHTAMISEN.
  • Page 65 15. Nousta sydänlanka korkeimmalle asemalle ja tiivistä sii- pimutteria. 16. Tarkista sydnlangan korkeus. Se pitäisi olla 5/16 kaulai- men yllä. 17. Tarkista onko sydänlangan ja vedosputkin välillä sopiva etäisyys. Sen pitäisi olla samaa kaikkialla. 18a. Aseta turvallisuuskatkaisija uudelleen painamalla sam- mutusnuppia.
  • Page 66 Dear Sir, Madam, Congratulations on your purchase of this heater. You have purchased a quality product, which will serve you for many years to come. This, of course, provided you use the heater correctly. Please read these Directions for Use first, to ensure the maximum lifetime for your heater.

  • Page 67: General Directions For Use

    Fuel ages. Use new fuel at the start of every heating season. •  Air quality control The use of Qlima Premium Quality Fuels as a heating fuel assures you that you have a good system quality fuel. • Before changing brands and/or types of fuel...

  • Page 68: What You Need To Know In Advance

    WHAT YOU NEED TO KNOW IN ADVANCE ALWAYS MAKE SURE THAT THERE IS SUFFICIENT VENTILATION This device is fitted with a security system that stops it when the temperature in the room is too high. When the heater has switched off (manually or automati- cally) it may not be restarted for 15 minutes.

  • Page 69: The Right Fuel

    THE RIGHT FUEL Your heater has been designed for use with high-quality water-free pure paraffin oil like Qlima Premium Quality Fuels. Only fuels of this kind will ensure clean and proper burning. Lower quality fuel may result in: excessive tar deposits on the glass fibre wick...

  • Page 70: Filling Fuel

    E Put the combustion chamber back into its place. The combustion chamber is positioned correctly when it can be smoothly moved a little to the left and to the right by its handle E (Fig. F). Close the grill: Slightly lift it to reposition it in its slot.

  • Page 71: Switching Off The Heater

    Before igniting the heater, always check the fuel indicator F to see whether the removable tank needs filling up. Always ignite the heater with the ignition mechanism. K. Never use matches or a cigarette lighter. Follow the procedure below: Turn the knurled wick adjustment knob 2 clockwise to its stop (Fig. K). Push in the ignition button C (Fig.

  • Page 72: Maintenance

    You are using fuel which is past its ‘use by’ date. Start every heating season with fresh fuel. You are using the incorrect type of fuel. Refer to THE RIGHT FUEL (See Section ’What you need to know in advance’). Dust has gathered in the lower part of the heater.
  • Page 73 Do not remove any heater components yourself. Always contact your dealer for repairs. Let the heater cool down first, before you start any maintenance or service work. STORAGE (END OF THE HEATING SEASON) We recommend that you burn up all the fuel in the fuel tank at the end of the heating season and store the heater properly.

  • Page 74: Specifications

    SPECIFICATIONS R7224S C R8224S C R8227S C Ignition electrical Fuel paraffin Capacity (kW)* Suitable space (m3)** 40-85 40-85 45-95 Fuel consumption (l/hr)* 0.250 0.250 0.281 Fuel consumption (g/hr)* Burning time per tank (hr)* 16.4 16.4 Capacity removable tank (litres) Weight (kg)

  • Page 75: Tips For Safe Use

    14 TIPS FOR SAFE USE Children should be supervised to ensure that they do not play with the appliance. Do not move the heater when it is burning or still hot. Do not refill nor service the heater when it is burning or still hot. Position the front of the heater at a minimum distance of 1.5 metres from walls, curtains, and furniture.
  • Page 76 REPLACEMENT OF THE WICK ENSURE THAT THE HEATER IS OFF AND COMPLETELY COOL BEFORE STARTING TO REPLACE THE WICK. 1a. Open the tank cover 8 and remove the fuel tank . 1b. Remove the batteries to prevent possible burns. 1c. Open the front grille and remove the combustion cham- ber 4.
  • Page 77 26. Reinstall the wick adjusting knob. Close the front plate. Install the batteries in the battery case and fill the fuel tank with Qlima Premium Quality Fuels. Set the tank into the heater and wait at least 60 minutes for the...
  • Page 78 Egregio Signore, Gentile Signora, Ci congratuliamo con Lei per l’acquisto di una stufa portatile. Lei ha acquistato un prodotto di qualità, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata delle stufe portatili, Le consigliamo di leggere con attenzione le istruzioni prima dell’uso.

  • Page 79: Componenti Principali

    • Il combustibile invecchia. Cominciare ogni stagione fredda con nuovo combustibile.  Mascherina • Quando si fa uso di Qlima Premium Quality Fuels si è sicuri di utilizzare combustibile di qualità.  Sistema di controllo • Se si passa ad un’altra marca o tipo di petrolio, fare della qualità...

  • Page 80: Osservazioni Generali

    OSSERVAZIONI GENERALI VENTILARE SEMPRE SUFFICIENTEMENTE Questa apparecchiatura è dotata di un sistema di sicurezza che provvede a fer- mare il dispositivo in caso di temperature troppo alte. Quando la stufa viene spenta (manualmente o automaticamente) questa non può essere riaccesa nei 15 minuti successivi.

  • Page 81: Installazione Della Stufa

    La stufa portatile è stata progettata per l’uso di un petrolio di alta qualità, puro, senza acqua, come Qlima Premium Quality Fuels che assicura una combustione puli- ta ed ottimale. Un combustibile di qualità inferiore può causare i seguenti problemi:...

  • Page 82: Accensione Della Stufa

    E Tirare entrambe le estremità della confezione verso i lati e verso il basso contemporaneamente (fig. C). E Estrarre la camera di combustione dalla stufa e rimuovere il materiale d’imballaggio sottostante (fig. D). E Porre la camera di combustione di nuovo nella sua sede. Essa è posizionata correttamente se può...

  • Page 83: Spegnimento Della Stufa

    Prima di accendere la stufa, guardare sempre l’indicatore del combustibile F per assicurarsi che nel serbatoio estraibile vi sia una quantità sufficiente di combustibile. Accendere sempre la stufa con il gruppo di accensione K. Non usare mai fiammiferi o un accendino. Compiere le seguenti operazioni: Accendere la stufa girando la manopola B a destra (fig.
  • Page 84 Il combustibile è vecchio. Cominciare ogni stagione fredda con nuovo combustibile. Si fa uso del combustibile sbagliato. Cfr. IL COMBUSTIBILE GIUSTO (cfr. capitolo ‘Osservazioni generali’). All’interno della stufa si ha un accumulo di polvere. Rivolgersi al rivenditore. L’altezza dello stoppino non è stata regolata. Rivolgersi al rivenditore.
  • Page 85 L’utente non deve rimuovere da solo le parti della stufa. Per un’eventuale riparazione contattare sempre il rivenditore. Prima di procedere alla manutenzione lasciare raffreddare la stufa. IMMAGAZZINAGGIO (FINE DELLA STAGIONE FREDDA) Alla fine della stagione fredda si consiglia di tenere accesa la stufa facendo in modo che si esaurisca tutto il combustibile in essa presente e poi di immagazzinarla in un luogo sicuro.

  • Page 86: Condizioni Della Garanzia

    SPECIFICHE R7224S C R8224S C R8227S C Accensione elettrica Combustibile petrolio Capacità (kW)* Spazio riscaldabile (m3)** 40-85 40-85 45-95 Consumo di combustibile (l/ora)* 0.250 0.250 0.281 Consumo di combustibile (g/ora)* Autonomia (ora)* 16.8 16.8 Capacità serbatoio estraibile (litri) Peso (kg)
  • Page 87 (cfr. capitolo E). In caso d’emergenza si può fare uso di un estintore, esclusivamente del tipo B: estintore a polvere o ad acido carbonico. 14 CONSIGLI PER UN USO SICURO Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l’apparecchio Non spostare la stufa se questa è...
  • Page 88 SOSTITUZIONE DELLO STOPPINO PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO S T O P P I N O , L A S T U F A D E V E E S S E R E S P E N TA E COMPLETAMENTE FREDDA.
  • Page 89 26. Reinstallare la manopola di regolazione dello stoppino. Chiudere il vassoio anteriore. Installare le batterie nell’armadietto delle batte- rie e riempire il serbatoio di combustibile con Qlima Premium Quality Fuels. Mettere il serbatoio nella stu- fetta e aspettare almeno 60 minuti affinché il nuovo stoppino si saturi completamente con il combustibile.
  • Page 90 Kjære kunde! Gratulerer med kjøpet av denne transportable varmeovnen beregnet på privat bruk. Du har kjøpt et kvalitetsprodukt du vil ha glede av i mange år fremover. Det forutsetter selvfølgelig at du bruker ovnen på riktig måte. Les denne bruksanvisningen først for å sikre varmeovnen maksimal brukstid. Varmeovnen leveres med 48 måneders produsentgaranti på...
  • Page 91 • Drivstoffets alder. Bruk nytt drivstoff i begynnelsen Håndtak av hver fyringssesong. • Bruk av Qlima Premium Quality Fuels som drivstoff Kasse  sikrer god kvalitet. • Før du skifter merke og/eller type drivstoff, må du Kontrollsystem for sørge for at den mobile varmeovnen er helt tømt...
  • Page 92 Slik tillatelse må innhentes på forhånd. RIKTIG DRIVSTOFF Ovnen er beregnet på bruk sammen med ren, vannfri parafinolje av høy kvalitet, for eksempel Qlima Premium Quality Fuels. Bare drivstoff av denne typen sikrer 1998 / 1999 R 125 E...
  • Page 93 riktig og ren forbrenning. Drivstoff av lavere kvalitet kan føre til: for mye tjæreavleiringer på glassfiberveken ufullstendig forbrenning redusert levetid røyk og/eller lukt avleiring på gitteret eller kappen Det er derfor viktig å bruke riktig drivstoff, slik at du kan bruke ovnen på en trygg, effektiv og behagelig måte.

  • Page 94: Fylle På Drivstoff

    Gulvet skal være fast og helt plant. Endre plasseringen av varmeovnen hvis den ikke står plant. Ikke juster varmeovnen ved å legge bøker eller andre gjenstander under den. Varmeovnen er nå klar til bruk. FYLLE PÅ DRIVSTOFF Fyll den uttakbare beholderen på et hensiktsmessig sted, da det alltid kan bli litt søl.
  • Page 95 Når ovnen er tent, må du alltid kontrollere om forbrenningskammeret 4 er plant ved å skyve det litt til venstre og til høyre med håndtaket 5 (fig. E). Bruk jevne og smidige bevegelser. Er ikke forbrenningskammeret plant, kan det føre til røyk- og sotutvikling.
  • Page 96 Kontakt forhandleren. Veken er blitt hard på oversiden. La varmeovnen brenne til alt drivstoffet er brukt opp (avsnitt G). Bruk riktig drivstoff. Du bruker drivstoff som er gått ut på dato. Start hver oppvarmingssesong med nytt drivstoff. OVNEN HAR FORTSATT LAV FLAMME Veken er plassert for lavt.
  • Page 97 Fjern først drivstof- filteret og sett deretter drivstoffpumpen inn i den tomme stasjonære behold- transportdeksel eren. Følg samme fremgangsmåte hvis drivstoffbeholderen inneholder vann. SPESIFIKASJONER R7224S C R8224S C R8227S C Tenning elektrisk...
  • Page 98 GARANTIBETINGELSER Konvektoren leveres med 48 måneders garanti som gjelder fra og med kjøpsdato. Innen denne perioden vil alle defekter i materiale eller utførelse repareres uten kostnad. Følgende bestemmelser skal gjelde for denne garantien. Vi avviser uttrykkelig alle andre erstatningskrav, inkludert følgeskade. Eventuelle reparasjoner eller bytte av komponenter innenfor garantiperioden vil ikke føre til forlengelse av garantiperioden.
  • Page 99 14 TIPS FOR SIKKER BRUK Barn må overvåkes for å sikre at de ikke bruker apparatet som leketøy. Ikke flytt konvektoren når den brenner eller fortsatt er varm. Ikke fyll på konvektoren eller reparer den når den brenner eller fortsatt er varm. Plasser forsiden av konvektoren minst 1,5 meter fra vegger, gardiner og møbler.
  • Page 100 SKIFTE UT VEKEN PASS PÅ AT OVNEN ER AV OG HELT KALD FØR DU BEGYNNER Å BYTTE VEKEN. 1a. Åpne tanklokket H og fjerne drivstofftanken I. 1b. Ta ut batteriene for å forhindre mulige brannskader. 1c. Åpne frontgrillen og fjerne forbrenningskammeret D. 1d.
  • Page 101 25. Installere forbrenningskammeret og drivstofftanken. 26. Installere veken innstillingsknappen. Lukk frontplaten. Installer batteriene i batterikassen og fylle tanken med Qlima Premium Quality Fuels . Sett tanken inn i ovnen og vent i minst 60 minutter for den nye veken til helt mettet med drivstoffet.
  • Page 102 Geachte mevrouw, meneer, Van harte gefeliciteerd met de aankoop van uw kachel. U hebt een kwaliteits- product aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt natuurlijk. Lees daarom eerst deze gebruiksaan- wijzing, voor een optimale levensduur van uw kachel.

  • Page 103: Belangrijke Onderdelen

    HET GEBRUIK IN HOOFDLIJNEN BELANGRIJKE ONDERDELEN Dit zijn in grote lijnen de stappen die u moet nemen om uw kachel te gebruiken. Voor de precieze hande- Uit-toets lingen verwijzen wij u naar de HANDLEIDING (pag. 103 en verder). Draaiknop Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig. A). Ontstekingstoets Vul de wisseltank I en wacht 30 minuten alvorens de kachel te ontsteken (zie hoofdstuk B, fig.
  • Page 104 WAT U VOORAF MOET WETEN ALTIJD VOLDOENDE VENTILEREN Dit apparaat is uitgerust met een beveiligingssysteem, dat stopt wanneer de tempe- ratuur in de ruimte te hoog is. Nadat de kachel afgeslagen is (handmatig of auto- matisch) mag de kachel gedurende 15 minuten niet opnieuw opgestart worden. Om schade aan het apparaat te voorkomen, gelieve in deze tijdspanne de kachel niet geforceerd te ontsteken.

  • Page 105: De Juiste Brandstof

    Zorg vantevoren voor de juiste informatie. DE JUISTE BRANDSTOF Uw verplaatsbare kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit zoals Qlima Premium Quality Fuels. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:...
  • Page 106 Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport. Verwijder het overige verpakkingsmateriaal: E Neem de rechter zijde van de grille. Til de grill uit de uitsparing (fig. B) en trek deze naar voren. E Trek beide einden van het verpakkingsmateriaal naar de zijkanten en tegelijkertijd iets naar beneden (fig.
  • Page 107 HET AANMAKEN VAN DE KACHEL Een nieuwe kachel veroorzaakt in het begin extra geur. Zorg dus voor extra venti- latie of ontsteek uw kachel de eerste keer buiten de leefruimte. Als u de kachel voor de eerste keer gebruikt, moet u na het plaatsen van de gevulde wisseltank zo’n 30 minuten wachten met aanmaken.

  • Page 108: Storingen, Oorzaken En Oplossingen

    STORINGEN, OORZAKEN EN OPLOSSINGEN Als u een storing niet kunt oplossen met behulp van de onderstaande aanwijzin- gen, dient u contact op te nemen met uw dealer. HET AANMAKEN LUKT NIET. De batterijen zitten niet goed in de houder. Controleren (fig. G). De batterijen zijn niet meer krachtig genoeg voor de ontsteking.
  • Page 109 OVER HET ONDERHOUD Uw kachel vergt weinig onderhoud. Wel dient u stof en vlekken bijtijds af te nemen met een vochtige doek, omdat er anders hardnekkige vlekken kunnen ont- staan. Normaal gesproken zijn er slechts 2 onderdelen aan slijtage onderhevig: 1.
  • Page 110 Verwijder eerst de brandstoffilter en plaats de brandstofpomp in de vaste brandstof- tank. Volg deze procedure ook indien er water in de brandstoftank zit. SPECIFICATIES R7224S C R8224S C R8227S C Ontsteking...
  • Page 111 De verzendkosten en het risico van het opsturen van de kachel of onder delen daarvan, komen altijd voor rekening van de koper. Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.
  • Page 112 HET VERVANGEN VAN DE KOUS VOORDAT U BEGINT MET HET VERVANGEN VAN DE K O U S , D I E N T D E K A C H E L U I T E N V O L L E D I G AFGEKOELD TE ZIJN.
  • Page 113 Sluit de voorplaat. Plaats de batterijen in de batterijhouder en vul de brand- stoftank met Qlima Premium Quality Fuels. Plaats het brand- stofreservoir in de kachel en wacht ten minste 30 minuten totdat de kous volledig doordrenkt is met brandstof.
  • Page 114 Prezada Senhora/Prezado Senhor: Parabéns pela compra do seu seu aquecedor portatil doméstico. O produto adquirido proporcionar-lhe-á muito prazer por muitos anos. Desde que utilize o aquecedor de forma responsável, naturalmente. Portanto leia primeiro com atenção este manual de instruções, para uma vida útil e prolongada do seu aquecedor.
  • Page 115 • Guarde o seu combustível num lugar fresco e escuro. • O combustível envelhece. Comece cada temporada de utilização do Pega aquecedor com combustível novo. • Ao utilizar o combustível Qlima Premium Quality, e só este, estará a utilizar um combustível de qualidade, garantindo um bom  Compartimento funcionamento e longevidade do aparelho.

  • Page 116: Sistema De Segurança

    O QUE DEVE SABER ANTES DE UTILIZAR CERTIFIQUE-SE SEMPRE QUE EXISTE BOA VENTILAÇÃO Este aparelho dispõe de um sistema de segurança. Assim que a temperatura atingir um máximo no espaço o aparelho pára de funcionar. Depois de desligado (manual ou automaticamente), deve-se esperar 15 minutos antes de voltar a ligar o aquecedor.
  • Page 117 Qlima Premium Quality Fuels. Somente assim esta- rá garantida uma combustão limpa e eficaz. Combustíveis de má qualidade podem ter como consequência: maior probabilidade de falhas combustão incompleta vida útil do aquecedor limitada fumo e/ou mau cheiro resíduo branco na grelha ou no revestimento...
  • Page 118 O piso deverá ser firme e perfeitamente nivelado. Coloque o aquecedor noutra posição se não ficar nivelado. Não solucione a situação através da colocação de livros ou de outros materiais debaixo do aquecedor. Consulte as instruções for necidas separadamente na caixa de cartão para montagem do aquecedor. O seu aquecedor estará...
  • Page 119 Antes de acender a estufa, verifique o indicador de combustível F para saber se deve primeiro encher o tanque removível. Acenda sempre o aquecedor utilizando o conjunto da ignição K. Não utilize jamais fósforos ou isqueiro. Proceda da seguinte maneira: Gire o botão B à...
  • Page 120 CHAMA DESIGUAL E/OU FULIGEM E/OU CHEIRO. A câmara de combustão 4 não está bem colocada. Coloque-a na posição correcta com o manípulo 5, até que possa deslizá-la com facilidade um pouco para a esquerda ou para a direita. A altura da chama não está bem ajustada. Consulte o seu representante. Está...
  • Page 121 o combustível desprende um cheiro. Por isso recomenda-se que o aquecedor seja colocado fora do espaço de permanência. Não retire peças do aquecedor. Para uma eventual reparação, ponha-se sempre em contacto com o seu representante. Antes de realizar a manutenção, deixe o aquecedor esfriar. ARMAZENAGEM (FIM DA TEMPORADA DE UTILIZAÇÃO) Recomendamos que esvazie completamente o aquecedor ao final da temporada e que o guarde bem.

  • Page 122: Condições De Garantia

    ESPECIFICAÇÕES R7224S C R8224S C R8227S C Ignição eléctrica Combustível querosene Capacidade (W)* Espaço apropriado (m3)** 40-85 40-85 45-95 Tampa de transporte Consumo de combustível (l/hora)* 0.250 0.250 0.281 Consumo de combustível (g/hora)* Horas de combustão por tanque (hora)* 16.8 16.8...
  • Page 123 cuidadosamente as instruções de operação. Quando estas não apresentarem a solução, leve o aquecedor ao seu representante para reparação. * Produtos inflamáveis podem, por exemplo, causar uma combustão incontrolável, com chamas salientes. Neste caso, não tente jamais deslocar o aquecedor. Desligue imediatamente o aquecedor e retire a ficha da tomada. Em casos de emergência pode utilizar um extintor de incêndios, mas somente devem ser utilizados os do tipo B: de gás carbónico ou de pó.
  • Page 124 A SUBSTITUIÇÃO DA MECHA ANTES DE SUBSTITUIR A MECHA, A ESTUFA DEVE ESTAR APAGADA E COMPLETAMENTE FRIA. 1a. Abra a tampa do depósito H e retire o depósito de combustível I. 1b. Remova as baterias, de modo a evitar possíveis queimaduras.
  • Page 125 14. Ajuste as 4 porcas de orelhas no perno de montagem, sem apertar. 15. Levante o pavio para a sua posição mais alta e aperte as porcas de orelhas de forma sequencial e gradual. 16. Confirme a altura do pavio. Deve estar 5/16 acima do aro.
  • Page 126 Drodzy Państwo, Serdecznie gratulujemy Wam zakupu Waszego grzejnika. Nabyliście Państwo urządzenie wysokiej jakości, z którego będziecie mieć pożytek przez wiele, wiele lat. Tak będzie, oczywiście, o ile używać go będziecie w sposób odpowiedzialny. Prosimy najpierw zapoznać się z treścią niniejszej instrukcji obsługi, gdyż pomoże to Państwu zapewnić...
  • Page 127  nowe paliwo. jakość powietrza • Stosując Qlima Premium Quality Fuels jako paliwo do ogrzewania zapewnisz sobie paliwo dobrej jakości. • Przed zmianą gatunku i/lub rodzaju paliwa należy upewnić się, że nasz przenośny piecyk grzewczy został całkowicie opróżniony z paliwa używanego wcześniej. Przy pierwszym uzyciu grzejnik bedzie wydzielał...
  • Page 128 JAK UŻYWAĆ GRZEJNIK Z A P E W N I Ć O D P O W I E D N I Ą W E N T Y L A C J E ˛ Urządzenie jest wyposażone w system zabezpieczający, który je wyłącza, gdy temperatura w pomieszczeniu jest zbyt wysoka.

  • Page 129: Instrukcja Obsługi

    W Ł A Ś C I W E P A L I W O Do grzejnika stosować należy czyste, bezwonne paliwo wysokiej jakości, jakim jest np. Qlima Premium Quality Fuels, które gwarantuje czyste i optymalne spalanie. Paliwo złej jakości może spowodować: nadmierne odkładanie się...
  • Page 130 Grzejnik jest teraz gotowy do użytku. WLEWANIE PALIWA Wyjmowany zbiornik paliwa napełniać w odpowiednim miejscu, ponieważ zawsze może nastąpić rozlanie. Należy postępować według poniższej procedury: Grzejnik musi być wyłączony. Podnieść pokrywę H i wyjąć zbiornik I z grzejnika (rys. H). Uwaga: ze zbiornika może kapać...
  • Page 131 REGULOWANIE PŁOMIENIA Dopiero po około 10-15 minutach od włączenia pieca płomien znajdzie się w górnej komorze spalania. Wtedy można sprawdzić, czy płomien jest prawidłowy. Na rys. Q widać, do jakiej minimalnej i maksymalnej wysokości grzejnik może się palić. Zbyt wysoki płomień może spowodować dym i sadzę, natomiast zbyt niski prowadzi do wydzielania swądu.
  • Page 132 Górna część knota stwardniała. Wypalić paliwo aż do wygaśnięcia grzejnika (rozdział G). Używać właściwego paliwa. Stare paliwo. Każdy nowy sezon opałowy zaczynać z nowym paliwem. O G I E Ń W G R Z E J N I K U J E S T Z A M A Ł Y Knot ustawiony jest za nisko.
  • Page 133 Wyjąć baterie z grzejnika L i przechowywać je w suchym miejscu. Wyczyść filtr paliwa. Przechowywać grzejnik w miejscu wolnym od kurzu i - o ile to możliwe - w oryginalnym opakowaniu. Pozostałe paliwo nie nadaje się do użytku w następnym sezonie grzewczym.

  • Page 134: Warunki Gwarancji

    PA R A M E T RY T E C H N I C Z N E R7224S C R8224S C R8227S C Zapłon elektryczr Paliwo nafta Moc grzewcza (kW)* Kubatura pomieszczenia (m3)** 40-85 40-85 45-95 Zużycie paliwa (l/godz)* 0.250 0.250...
  • Page 135 * W grzejniku opalanym łatwopalną substancją może np. dojść do spalania niekontrolowanego, z płomieniami wydobywającymi się na zewnątrz. W takim wypadku grzejnika nigdy nie starać się przenosić, lecz natychmiast go wyłączyć (zob. rozdział E). W niebezpiecznych sytuacjach można użyć gaśnicy typu B: śniegowej lub proszkowej. 1 4 W S K A Z Ó...
  • Page 136 WYMIANA KNOTA Z A N I M R O Z P O C Z N I E S Z W Y M I A N E K N O TA U P E W N I J S I E , Ż E G R Z E J N I K J E S T W Y Ł...
  • Page 137 26. Z powrotem założyć gałkę do regulowania knota B. Zamknąć przednią płytę. Włożyć akumulator do komory akumulatora i wypełnić zbiornik paliwa przy użyciu Qlima Premium Quality Fuels. Umieścić zbiornik paliwa w grzejniku i odczekać co najmniej 30 minut, aż knot całkowicie przesiąknie paliwem.
  • Page 138 Bäste kund, Grattis till ditt köp av en bärbar värmare för hemmabruk. Du har köpt en kvalitetsprodukt som kommer att ge dig glädje under många år framöver. Självklart under förutsättning att du använder värmaren på rätt sätt. För att värmaren ska hålla så länge som möjligt bör du läsa anvisningarna för användning innan du börjar använda den.
  • Page 139 • Bränsle åldras. Använd nytt bränsle i början av varje Handtag uppvärmningssäsong. • Genom att använda Qlima Premium Quality Fuels  Hölje som uppvärmningsbränsle är du garanterad ett bränsle av god kvalitet. ...
  • Page 140 DETTA MÅSTE DU KÄNNA TILL I FÖRVÄG SE ALLTID TILL ATT DET FINNS TILLRÄCKLIG VENTILATION Denna enhet har ett inbyggt säkerhetssystem som stänger av den när rumstemperaturen blir för hög. Värmaren kan inte startas om förrän efter 15 minuter efter den har stängts av (manuellt eller automatiskt). Tvinga inte antändning under den perioden för att förhindra skador på...
  • Page 141 RÄTT BRÄNSLE Din värmare är avsedd att användas med högkvalitativ vattenfri paraffinolja som Qlima Premium Quality Fuels. Endast bränsle av detta slag säkerställer ren och korrekt förbränning. Lägre bränslekvalitet kan resultera i: att för mycket tjära sätter sig på glasullsveken att förbränningen är ofullständig...
  • Page 142 Sätt in batterierna i deras fack K baktill på värmaren (fig. G). Kontrollera att de positiva och negativa polerna matchar märkena + och - inuti batterifacket. Stäng batteriluckan. Kaminen ska stå på ett stabilt och helt jämnt underlag. Flytta på kaminen om den inte står plant.
  • Page 143 Vrid det räfflade vredet för justering av veken 2 medurs tills det tar emot (fig. K). Tryck in tändningsknappen C (fig. L), men inte för hårt. Släpp tändningsknap- pen när du ser en låga i brännkammaren D. När du har tänt värmaren ska du alltid kontrollera att brännkammaren 4 är plan, genom att föra den något åt vänster och höger i dess handtag 5 (fig.
  • Page 144 VÄRMAREN SLOCKNAR SAKTA Den avtagbara bränsletanken är tom. Se avsnitt B. Den undre tanken har förorenats av vatten. Kontakta din återförsäljare. Veken har hårdnat på ovansidan. Bränn värmaren tills allt bränsle har använts (avsnitt G). Använd rätt bränsle. Du använder bränsle som passerat sitt bäst-före-datum. Starta varje uppvärmningssäsong med nytt bränsle.
  • Page 145 FÖRVARING (SLUT PÅ UPPVÄRMNINGSSÄSONGEN) Vi rekommenderar att du bränner upp allt bränsle i bränsletanken i slutet av uppvärmningssäsongen och att du förvarar värmaren på rätt sätt. Följ nästa procedur: Tänd värmaren någon annanstans än i vardagsrummet och låt den stå på tills bränslet är helt slut.
  • Page 146 SPECIFIKATIONER R7224S C R8224S C R8227S C Tändning elektrisk Bränsle paraffin Kapacitet (kW)* Lämpligt utrymme (m3)** 40-85 40-85 45-95 Bränsleförbrukning (l/timme)* 0.250 0.250 0.281 Bränsleförbrukning (g/timme)* Brinntid per bränsletank (timmar)* 16.8 16.8 Den avtagbara bränsletankens kapacitet (liter) Vikt (kg) bredd 455 Mått (mm) (inklusive basplatta)
  • Page 147 14 TIPS FÖR SÄKER ANVÄNDNING Barn bör övervakas för att garantera att de inte leker med apparaten. Flytta inte på värmaren när den är på eller när den fortfarande är varm. Fyll inte på värmaren och ägna dig inte åt underhåll när den är på eller när den fortfarande är varm.
  • Page 148 BYTE AV VEKEN KONTROLLERA ATT VÄRMAREN ÄR AVSTÄNGD OCH HELT AVSVALNAD INNAN DU BYTER VEKE. 1a. Öppna tanklocket H och ta bort tanken I. 1b. Ta ur batterierna för att undvika eventuella brännska- dor. 1c. Öppna det främre gallret och ta bort förbränningskam- maren D.
  • Page 149 15. Höj veken till dess högsta läge och dra sedan åt ving- muttrarna i flera steg. 16. Kontrollera vekens höjd. Den ska vara 0,8 cm ovanför kragen. 17. Kontrollera att det finns korrekt frigång mellan vekhål- laren och dragröret. Det ska vara samma runtom. 18a.
  • Page 150 Spoštovani, Čestitamo Vam ob nakupu peči. Kupili ste kvalitetni izdelek, ki Vam bo ob pra- vilni uporabi služil dolga leta. leta. Prosimo, preberite ta navodila za uporabo in tako zagotovite Vaši peči najdaljšo možno življensko dobo. Za Vašo peč je veljavna 48 mesečna garancija, ki se nanaša na vse okvare materiala ali napake pri izdelavi.
  • Page 151 • Z aradi protipožarne varnosti rezervoar vedno polnite, nivoja goriva na ko je grelnik izklopljen, ali celo v drugem prostoru, ne v rezervoarju tistem, v katerem je grelnik postavljen. • Vse posode z gorivom skladiščite z originalnimi pokrovčki Ležišče baterij in pečati v hladnem in temnem prostoru. • Gorivo se stara. Na začetku vsake ogrevalne sezone upo- Ročaj rabite novo gorivo. • Če boste kot gorivo za ogrevanje uporabljali Qlima Ohišje  Premium Quality Fuels, boste s tem zagotovili, da boste vedno uporabljali kakovostno gorivo. Sistem nadzora  • Preden zamenjate znamko in/ali tip goriva, poskrbite, da kakovosti zraka bo mobilni grelnik najprej popolnoma porabil vse gorivo v grelniku.
  • Page 152 KAJ MORATE VEDETI V NAPREJ VEDNO ZAGOTOVITE ZADOSTNO ZRAČENJE Ta naprava ima vgrajen varnostni sistem, ki peč ugasne, ko je temperatura v prostoru previsoka. Potem ko peč ugasne (ročno ali samodejno), je 15 minut ne smete ponovno zagnati. Da bi preprečili škodo na napravi, peči v tem času ne vžigajte na silo. Ta grelnik ima vgrajen sistem nadzora kakovosti zraka . Če prostora ne zračite dovolj ali če grelnik uporabljate v premajhnem prostoru, se grelnik samodejno izključi. Za udobno in varno uporabo morate poskrbeti za zadostno zračenje. Pozor: Da se grelnik ne bi nepričakovano izključil, vam svetujemo, da ob uporabi grelnika vrata ali okno vedno odprete za špranjo. Pred uporabo izdelka pazljivo preberite ta navodila za uporabo in jih shranite za nad- aljnjo pomoč. Izdelek uporabljajte le, če je skladen z lokalno/nacionalno zakonoda- jo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot peč zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notran- jih prostorih kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih. Za vsak model peči, je določena minimalna prostornina, v kateri se peč lahko varno uporablja brez dodatnega zračenja (glej poglavje J). Če je prostor manjši od minimal- nega določenega, vedno pustite okno ali vrata priprta za ca 2,5 cm. To priporočamo tudi v dobro izoliranih prostorih, ali prostorih brez pretoka zraka, ter na višinah nad 1500 m. Peči ne uporabljajte v kleteh ter podzemnih prostorih. VARNOSTNI SISTEM Kadar je sobna temperatura relativno nizka (19 do 20°C), se lahko peč kmalu po vklopu samodejno ugasne. Samodejni izklop peči zaradi v sami peči akumulirane toplote sproži predpisani varnostni mehanizem. Kadar bo peč uporabljana pri nižjih temperaturah do samodejnega izklopa ne bo prišlo. VARNA PLOŠČA Peč ima vgrajeno varno ploščo. Le ta močno zmanjša temperaturo zgornje plošče peči. Tako se zmanjša možnost opeklin pri dotiku plošče. Zavedajte se, da zgornja plošča kljub temu postane vroča. lzogibajte se dotikom plošče ali rešetk. Posebej za Francijo: Vaš grelnik je bil načrtovan za delovanje izključno na gorivo za tekočinske mobilne grelnike v skladu z Odlokoma 18-07-2002 in 25-06-2010.

  • Page 153: Navodila Za Uporabo

    Samo uporaba pravega E bele usedline na mreži ali ohišju. petroleja zagotav- lja varno, učinkovito in Uporaba pravega petroleja je pomembna za varno, učinkovito in udobno uporabo udobno uporabo Vaše Vaše peči. Dveletna garancija peči je veljavna je veljavna le ob uporabi petroleja peči. Qlima Extra ali Qlima Kristal. Vaš najbližji prodajalec Qlima prodaja pravo gorivo ali pa Vam svetuje kje ga lahko kupite. NAVODILA ZA UPORABO E E E E E E PRIPRAVA PEČI 1 P revidno izvlecite peč iz embalaže in preverite vsebino kartonske škatle. Poleg peči morate imeti tudi: E ročna črpalka za gorivo E transportni pokrovček...
  • Page 154 5 Tla morajo biti trdna in popolnoma ravna. Če peč ni nameščena vodoravno, jo premaknite. Ne poskušajte je naravnati tako, da pod njo podstavljate knjige ali druge predmete. Prosim preberite dodatna navodila o postavitvi peči, ki jih najdete v embalaži. 6 Peč je sedaj pripravljena za uporabo. NATAKANJE GORIVA Odstranljivi rezervoar napolnite na primernem kraju, saj vedno lahko pride do raz- litja. Sledite spodaj opisanemu postopku: Prepričajte se, da je peč izklopljena. 2 Odprite zgornji pokrov in dvignite odstranljivi rezervoar iz grelnika (slika G). Opomba: Iz rezervoarja lahko izteče nekaj kapljic. Postavite odstranljivi rezer- voar na tla (tako da gleda navzgor, ročica naj bo na tleh) in odvijte pokrovček za gorivo. 3 Napolnite odstranljivi rezervoar s črpalko za gorivo (glejte navodila za ravnan- je s črpalko za gorivo). Zagotovite, da je višje kakor odstranljivi rezervoar (slika H). Vstavite rebrasto gibljivo cev v odprtino odstranljivega rezervoarja. Z merilno napravo preverjajte napolnjenost odstranljivega rezervoarja med polnjenjem (slika I). Ko merilna naprava prikazuje, da je rezervoar poln, neha- jte dolivati gorivo. Rezervoarja nikoli ne napolnite preveč, še posebej takrat ne, ko je gorivo zelo hladno (gorivo se raztegne, ko se segreje). 5 Pustite, da preostanek goriva v črpalki steče nazaj v kantico za gorivo in pazlji- vo odstranite črpalko. Pokrovček za gorivo pazljivo privijte nazaj na rezervoar. Pobrišite morebitno razlito gorivo. 6 Prepričajte se, če je pokrovček rezervoarja trdno zaprt, vstavite rezervoar v peč s pokrovčkom navzdol in zaprite pokrov. PRIŽIGANJE PEČI Nova peč ob prvi porabi lahko nekaj časa oddaja vonj po novem. Zato poskrbite za dodatno zračenje, ali pa peč prižgite zunaj.
  • Page 155 Ko je peč prižgana vedno preverite če gorilna komora D stoji vodoravno v svo- jem ležišču. To storite s pomočjo držala E (slika E) tako, da jo rahlo zavrtite v levo in desno. Gibanje mora biti gladko. Če komora v ležišču ne stoji pravilno, se lahko ob izgorevanju pojavijo dim in saje. DELOVANJE PEČI Ko je peč prižgana, mora preteči 10 - 15 minut preden lahko preverite ali gorenje poteka pravilno. Previsok plamen lahko povzroča dim ali saje, prenizek plamen pa vonj. Na sliki Q lahko vidite, kako visoko sme vaš grelnik goreti najmanj in največ. Plamen se lahko delno nastavlja z rebrastim vrtljivim gumbom 2 (slika M). Prenizek plamen lahko povzročijo tudi: premalo goriva (napolnite rezervoar) nekvalitetno gorivo (govorite s svojim trgovcem) nezadostno zračenje (priprite okno ali vrata) obrabljen stenj (pokličite servis ali zamenjajte stenj, glej odstavek L) UGAŠANJE PEČI Peč približno eno minuto pustite goreti na najnižji poziciji (slika M). Vrtljivi gumb zavrtite do konca v desno. Plamen bo čez nekaj časa ugasnil. NAPAKE IN ODPRAVLJANJE NAPAK Ce težave ne morete rešiti s pomočjo spodnjih nasvetov, pokličite servis. PEČ SE NE PRIŽGE Preverite ali so baterije pravilno vstavljene v ležišče (slika F). Baterije so skoraj prazne. Zamenjajte jih (slika F). V rezervoarju ni goriva, ali pa ste zamenjali stenj. Vstavite napolnjen rezer- voar. Ob menjavi stenja pred prvim vžigom počakajte 30 minut. NEPRAVILEN PLAMEN IN/ALI DIM IN/ALI SAJE gorilna komora D ni pravilno nameščena; obračajte jo sem ter tja s pomočjo ročice E, dokler premikanje ni več trdo, komora pa stoji vodoravno v ležišču.
  • Page 156 Preden ste napolnili rezervoar, je izgorel skoraj ves petrolej. Napolnite rezer- voar in ga vstavite v ležišče. Pred prižiganjem peči počakajte 30 minut. Uporabljate napačno gorivo. Glejte poglavje »Kaj morate vedeli v naprej«, odstavek »pravo gorivo« Soba ni dovolj prezračena. Pustite za nekaj časa odprto okno ali vrata. PEČ GORI S PREVELIKIM PLAMENOM, PLAMENA NI MOČ NASTAVITI Uporabljate nepravilno, preveč vnetljivo gorivo. Glejte poglavje »Kaj morate vedeli v naprej«, odstavek »pravo gorivo« Višina stenja ni nastavljena pravilno Pokličite servis. VZDRŽEVANJE Vaša peč skoraj ne potrebuje vzdrževanja. Kljub temu pa je pomembno, da z mehko krpo sproti čistite s peči prah in madeže. Drugače se zapečejo v peč in jih je težko odstraniti. V normalnih pogojih, se obrabljajo le 2 deli: 1. BATERIJE Baterije lahko zamenjate sami. Baterij ne zavrzite skupaj z ostalimi odpadki. Ravnajte skladno z lokalnimi zakoni o odlaganju kemičnih odpadkov. Baterij ne smete vreči v ogenj, saj lahko eksplodirajo ali pa se lahko sprostijo nevarne snovi. 2. VŽIGALNIK Vžigalnik bo zdržal dlje, če boste peč prižigali pravilno. Baterije menjavajte pravočasno, gumb vžigalnika pa ne pritiskajte premočno. Kadar se nit vžigalnika tuljave pretrga, je vžigalnik potrebno zamenjati. Ne odstranjujte delov peči sami. Za popravilo vedno pokličite servis. Pred pregledom peči vedno najprej počakajte, da se peč ohladi. SHRANJEVANJE (PO KONČANI SEZONI) Priporočamo, da na koncu sezone porabite vse gorivo iz rezervoarja in pravilno shranite peč. Sledite naslednjim korakom: 1 Peč prižgite zunaj prostora in pustite, da porabi vse gorivo. 2 Pustite, da se peč ohladi.
  • Page 157 TRANSPORT Da bi se izognili iztekanju goriva med prevažanjem peči sledite naslednjim kora- kom: 1 Pustite, da se peč ohladi. 2 i zvlecite rezervoar I iz peči in odstranite filter. Nekaj kapljic goriva lahko kapne iz filtra. Pripravite krpo. Shranite rezervoar in filter izven peči. V ležišče filtra vstavite transportni pokrovček (slika O). Tesno ga namestite. Transportni pokrovček Peč vedno prenašajte v navpičnem položaju. SPECIFIKACIJE R7224S C R8224S C R8227S C Vžig električni Gorivo čisti petrolej Kapaciteta (kW)* Primeren za velikost sobe (m3)** 40-85 40-85 45-95 Poraba goriva (l/uro)* 0.250...

  • Page 158: Garancijski Pogoji

    GARANCIJSKI POGOJI 1998 / 1999 R 125 E...
  • Page 159 14 NASVETOV ZA VARNO UPORABO 1. P oskrbite, da se bodo otroci zavedali prisotnosti prižgane peči. 2. Ne premikajte, polnite ali poskušajte popravljati peči, medtem ko še delu- je ali je še vroča. 3. Sprednji del peči naj bo vsaj meter in pol oddaljen od zidu, zaves ali pohištva. Prostor nad pečjo naj bo prazen. 4. Da bo izgorevanje dobro, ne uporabljajte peči v prašnih prostorih ali prostorih z močim prepihom. 5. Peč pred spanjem ali pred odhodom od doma ugasnite. 6. Gorivo prenašajte in hranite v kovinskih ali plastičnih posodah, ki so pri- merne za hranjenje goriva in so za to tudi označene. 7. Zagotovite, da gorivo ne bo izpostavljeno virom toplote ali velikim nihan- jem temperature, ter daje shranjeno na temnem kraju. Sončna svetloba vpliva na kvaliteto goriva. 8. Nikoli ne uporabljajte peči v prostoru, kjer bi bili lahko navzoči bodisi vnetljivi bodisi škodljivi hlapi ali plini. 9. Zgornja plošča peči postane vroča. Ne prekrivajte peči (nevarnost požara). Izogibajte se dotiku z zgornjo ploščo. 10. Vedno poskrbite za zadostno zračenje. 11. Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen če jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost. 12 Otroci, starejši od 8 let, telesno, zaznavno in umsko prizadete osebe ter osebe, ki nimajo izkušenj ali znanja o napravi, smejo to napravo uporab- ljati samo pod nadzorom ali če dobijo navodila o varni uporabi naprave...
  • Page 160 MENJAVA STENJA PRED MENJAVO STENJA SE PREPRIČAJTE, DA JE, PEČ UGASNJENA IN HLADNA. 1a. Odprite pokrov posode H in odstranite posodo za gorivo I. 1b. Odstranite baterije, da preprečite nevarnost opeklin. 1c. Na sprednji strani odprite rešetko in odstranite zgore- valno komoro D. 1d. Gumb za nastavljanje stenja B povlecite naravnost naprej in ga odstranite. 2a. Odvijte 5 vijakov ohišja grelnika , 1 na zadnji strani, 2 na desni in 2 na levi strani. 2b. Odstranite tipalo na zadnji strani ohišja . 3. Ohišje grelnika povlecite naravnost navzgor in ga odstranite.
  • Page 161 17. Preverite, ali je med nosilcem stenja in cevjo za zrak dovolj vmesnega prostora. Vmesen prostor mora biti povsod enak. 18a. Pritisnite gumb za ugašanje A in ponovno namestite zaščito pred padcem. 18b. 4 konektorje (4EA) priključite na tiskano vezje. 19. Pritisnite gumb za ugašanje A in preverite delovanje zaščite pred padcem, tako da se aktivira nihalo. 20. Ponovno namestite vžig. 21. Ponovno namestite zaščito pred vetrom A/B. 22. Ponovno namestite vžigalno tuljavo. 23. Ponovno namestite ohišje . 24. Privijte 5 vijakov ohišja in ponovno namestite tipalo na zadnjo stran ohišja . 25. Ponovno namestite zgorevalno komoro D in posodo za gorivo I. 26. Ponovno namestite gumb za nastavljanje stenja B. Zaprite prednjo ploščo. Vstavite baterije in napolnite posodo za gorivo z gori- vom vrhunske kakovosti. Posodo z gorivom vstavite v grelnik in počakajte najmanj 30 minut, da se stenj popolnoma premoči z gorivom.
  • Page 162 0 - 1.5 cm. 1998 / 1999 R 125 E...
  • Page 163   R 125 E 1998 / 1999...
  • Page 164 Jos haluat huoltoapua, lisätietoja tai laitteen kanssa tulee ongelmia, tutustu verkkosivustoon osoitteessa www.qlima.com tai kysy neuvoa PVG kuluttajapalvelukeskuksesta (www.qlima.com). If you need information or if you have a problem, please visit the our website (www.qlima.com) or contact our sales support (you find its phone number on www.qlima.com) Per informazioni e in caso di problemi, visitate il sito Web www.qlima.com oppure contattate il Centro Assistenza Clienti (per conoscere il...

This manual is also suitable for:

R8224s cR8227s c

Table of Contents
