Bedienungsanleitung
Operation Manual
H0 Waggon-Innenbeleuchtung,

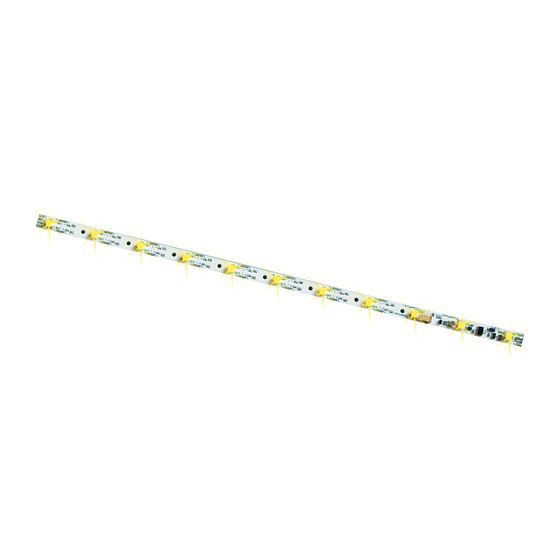

11 LEDs, mit Funktionsdecoder
H0 Coach lighting,
11 LEDs with function decoder
5076 gelb / yellow
5077 warmweiß / warm-white
5078 weiß / white
1. Wichtige Hinweise / Important information ...........................................................................
2. Einleitung / Introduction .......................................................................................................
3. Anschluss und Einrichtung / Connection and installation ....................................................
4. Betrieb / Operation ...............................................................................................................
5. Programmierung / Programming .......................................................................................... 13
6. Konfigurationsvariablen (CVs) / Configuration variables (CVs) ........................................... 15
7. Fehlersuche und Abhilfe / Trouble-shooting ......................................................................... 20
8. Anhang / Annexe ................................................................................................................. 21
9. Gewährleistung / Warranty .................................................................................................. 22
10. Technische Daten / Technical data ...................................................................................... 23
Decoderadresse:
Decoder address:
Eingebaut in Waggon:
Mounted in coach:
2
3
4
6
DC
AC
DCC
MM
~
=
LED
Innovation,
die bewegt!
