Page 1

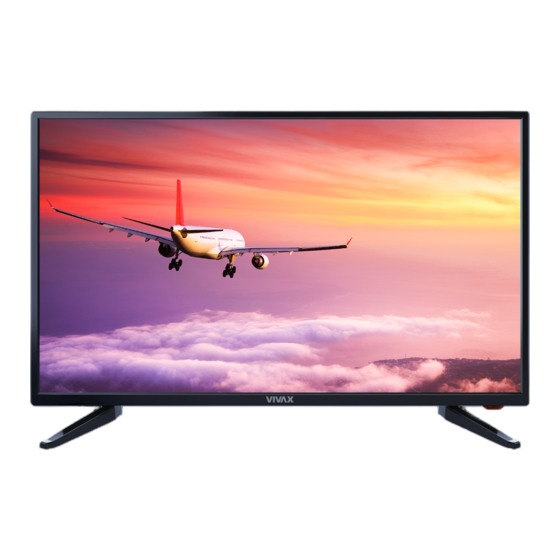

LED TV-32LE112T2 LED TV-32LE112T2S2 LED TV-40LE112T2S2 Upute za uporabu Jamstveni list / Servisna mjesta Гарантен лист / Цервисни места Udhëzime për shfrytëzim Fletë garancioni / Qendrat e servisimit Garantni list / Servisna mjesta Instruction Manuals Garantni list / Servisna mesta Garantni list / Servisna mjesta И035 22...
Page 3
LED TV-32LE112T2 LED TV-32LE112T2S2 LED TV-40LE112T2S2 HR BiH CG Upute za uporabu HIGH-DEFINITION MULTIMEDIA INTERFACE...
VIVAX SADRŽAJ Dobrodošli Bitne sigurnosne upute Postavljanje Postavljanje nosača (nogica) Postavljanje na zid Prednja strana TV prijamnika Kontrolna ploča Stražnja strana TV prijamnika Priključenje TV-a na antenu i vanjske uređaje Daljinski upravljač Uporaba daljinskog upravljača Osnovne funkcije Odabir izvora Prva instalacija Korištenje glavnog izbornika...
VIVAX HR DOBRODOŠLI Ovaj uređaj zadovoljava najviše standarde, inovativnu tehnologiju te visoku udobnost korištenja. Pomoću ovog televizora u udobnosti vaše dnevne sobe, sve radnje možete izvršavati brzo i jednostavno. Media player — Pristupite svojim muzičkim zapisima, slikama i video materijalima putem vašeg USB medija te ih pokrenite direktno na TV prijamniku.
Page 7
VIVAX Munja sa simbolom strelice unutar trokuta upozorava korisnika na prisutnosti opasnog neizoliranog napona unutar proizvoda, te koji može biti dovoljno jak da bi predstavljao rizik od strujnog udara ili ozljeda. Uskličnik unutar trokuta upozorava korisnika o prisutnosti važnih uputa o rukovanju i održavanju u dokumentu priloženom u pakiranju.
VIVAX HR SIGURNOSNE UPUTE 1. Pročitajte, sačuvajte i pridržavajte se svih uputa. Pročitajte sve sigurnosne i operativne upute o TV prijamniku. Sačuvajte ih za buduću uporabu. Pravilno pratite sve radnje i upute. UPOZORENJE: Osobe (uključujući i djecu) sa smanjenim fizičkim, živčanim ili mentalnim smetnjama ili koji nemaju...
Page 9
VIVAX nikada ne postavljajte televizor u zatvoreni prostor kao što je ugradbeni kabinet, ukoliko nije osigurana prikladna ventilacija. Ostavite minimalno 10 cm prostora oko uređaja. 8. Izvor napajanja Ovaj televizor trebao se napajati samo iz izvora napajanja navedenih na naljepnici sa stražnje strane uređaja.
Page 10
VIVAX HR 12. Preopterećenje Nemojte preopteretiti zidne utičnice i produžne kabele jer to može dovesti do požara ili strujnog udara. 13. Ulaz predmeta i tekućina Nikada ne gurajte nikakve predmete u otvore televizora pošto oni mogu doći u dodir sa mjestima opasnog napona ili izazvati kratki spoj dijelova što može dovesti do požara...
Page 11
VIVAX ugađanju od strane korisnika može dovesti do oštećenja te će često zahtijevati više rada od strane servisera. - Ukoliko je televizor pao ili je kućište oštećeno 17. Zamijenski dijelovi Kada je potrebno ugraditi zamijenske dijelove, provjerite i budite sigurni da je serviser zamijenio dijelove koje je specificirao proizvođač...
Page 12
VIVAX HR udara. Nikada ne pravite čvorove na kabelu i ne vežite ga drugim kabelima 22. Za instaliranje i korištenje televizora koji nisu namjenjeni postavljanju na pod, te će se vjerojatno koristiti u domaćinstvu i koji teže preko 7 kg, pridržavajte se slijedećih upozorenja i uputa:...
Page 13
VIVAX Djeca ne uviđaju uvijek ispravno moguće opasnost. Gutanje baterija može biti smrtonosno. Čuvajte baterije izvan dohvata male djece. Ako se baterija proguta, odmah zatražite liječničku pomoć. Pakiranje uređaja i zaštitne vreče sklonite podalje od djece. Postoji opasnost od gušenja.
VIVAX HR POSTAVLJANJE NOSAČA (NOGICA) VAŽNO TV zaslon vrlo je osjetljiv te mora biti uvijek zaštićen za vrijeme uklanjanja ambalaže, postavljanja nogica ili montaže uređaja na zid. Osigurajte da nikakvi tvrdi ili oštri predmeti ili drugi objekti koji mogu ogrebati ili oštetiti zaslon ne dođu u kontakt sa zaslonom.
Page 15
VIVAX Instalacija na zid Nosač 200mm 100mm Tiple za zid Prije postavljanja TV prijamnika na zid, obavezno uklonite nogice ili stalak. Ako postavite televizor na strop ili kosi zid, može doći do pada uređaja i ozbiljnih ozljeda. Koristite samo kvalitetan i odgovarajući zidni nosač, a za ugradnju kontaktirajte vašeg prodavača ili ovlašteni servis.
VIVAX HR PREDNJA STRANA TV PRIJAMNIKA IR Senzor STANDBY LED Description Prima signal iz daljinskog upravljača. Ne IR senzor postavljajte nikakve prepreke između senzora daljinskog pošto to može utjecati na ispravan rad i kontrolu upravljača uređaja putem daljinskog upravljača. Indikator stanja Crveno svijetlo svijetli u modu čekanja..
VIVAX KONTROLNA PLOČA Prikaz / Isključenje kontrola na zaslonu: Za prikaz kontrola na zaslonu pritisnite tipku koja se nalazi sa donje strane uređaja. Na zaslonu će se pojaviti kontrole kao što je prikazano na slici (Slika 1). Prikaz automatski...
VIVAX HR STRAŽNJA STRANA TV PRIJAMNIKA NAPOMENA: Model TV-32LE112T2 ne sadrži „ANT (S2)“ priključak. NAPOMENE Slika je samo za informaciju. Vaš uređaj može se neznatno razlikovati od gornje slike. Provjerite poziciju i tip priključka prije spajanja. Labavi spojevi i veze mogu dovesti do problema sa slikom ili zvukom.
Page 19
VIVAX ► ANT 75 (S2) priključak za satelitsku antenu ili sat. kabelski priključak (opcija, samo T2S2 modeli) SAT Antena ANT 75 S2 Nije isporučen uz TV Coax kabel 75 ohm SAT Antena kabelski priključak ► HDMI1, HDMI2, HDMi3 Digitalni priključak HDMI kabel (Nije isporučen uz TV) Priključite HDMI kabel između HDMI priključka TV prijamnika i vanjske A/V...
Page 20
VIVAX HR NAPOMENE Prilikom priključenja tvrdog diska ili USB memorije, uvijek priključite adapter napajanja spojenog uređaja u izvor napajanja. Preopterečenje USB priključka može dovesti do oštećenja. Najveća dozvoljena potrošnja struje USB ulaza iznosi 500mA. TV prijamnik ne podržava samostalne, nestandardne tvrde diskove visokih performansi koji nemaju vanjsko napajanje, ukoliko je zahtjevana struja jača ili jednaka 500mA.
Page 21
VIVAX ► COMMON INTERFACE (CI+ SUČELJE) Umetnite CI modul za otvaranje kodiranih programa kao što su PAYTV ili HD PAYTV programi. NAPOMENE Prije umetanja/uklanjanja CI modula osigurajte da je televizor isključen. Zatim umetnite CI karticu u CI modul u skladu sa uputama proizvođača.
VIVAX HR DALJINSKI UPRAVLJAČ POWER: Pritisnite uključenje isključenje TV-a. MUTE : Utišanje zvuka TIPKE (0-9) : Pritiskom ovih tipki unose se brojevne znamenke. Direktno se biraju programi u ATV i DTV modu, te unose lozinke roditeljsko zaključavanje. DTV/ATV: Preklapanje između...
Page 23
VIVAX 19. CANCEL / |◄◄: TXT mod: Tijekom pretraživanja TXT stranice, pritisnite tipku za povratak u TV mod. Kada se pronađe tražena stranica, na vrhu TV slike pojavit će se broj stranice. Pritisnite tipku ponovo za povratak u TXT prikaz kako biste pregledali stranicu.
Page 24
VIVAX HR ► UMETANJE BATERIJA U DALJINSKI UPRAVLJAČ Otvorite stražnji poklopac kako bi otvorili odjeljak za baterije daljinskog upravljača. Umetnite dvije AAA baterije. Osigurajte da se (+) i (-) na bateriji poklapa sa (+) i (-) naznačenim na odjeljku za baterije.
VIVAX UPORABA DALJINSKOG UPRAVLJAČA • Uključivanje i isključivanje • Za isključivanje u mod pripravnosti (standby): Pritisnite [ ( I ) Power Standby] na stražnjoj strani uređaja ili na daljinskom upravljaču kako bi prebacili uređaj iz radnog moda u standby način rada. Uređaj možete ponovno uključiti ponovnim pritiskom [ ( I ) Power Standby].
Page 26
VIVAX HR • Postavljanje sata timera Možete ugoditi samoisključenje uređaja, tj. možete ugoditi vrijeme nakon kojeg će se TV prijamnik automatski isključiti. Višestruki pritiskom na tipku “SLEEP” omogućuje vam promjenu vremena samoisključenja: Off (Isklj.), 15Min, 30Min, 45Min, 60Min, 90Min,120Min i 240Min •...
VIVAX OSNOVNE FUNKCIJE Odabir izvora Pritisnite SOURCE tipku za prikaz raspoloživih izvora. Pritisnite ▼ / ▲ za odabir željenog ulaznog izvora. Pritisnite ENTER tipku za potvrdu izbora. Pritisnite tipku EXIT za izlazak iz prikaza. Napomena: DVB-S izvor moguće je samo kod modela...
Page 28
VIVAX HR Automatska instalacija TV prijamnik može automatski pretražiti sve kanale i pronaći sve programe U opciji Tune Type (Tip ugađanja) možete odabrati pretragu ATV (Analogni programi) i ATV+DTV (Analogni i Digitalni programi). Za vrijeme pretrage ATV (Analognih TV programa) možete pritisnuti tipku MENU i lijevu strelicu kako bi preskočili ATV postavljanje (ukoliko u vašoj regiji nema ATV programa).
VIVAX UPORABA GLAVNOG IZBORNIKA CHANNEL (Izbornik Ugađanja programa) Pritisnite tipku MENU kako bi prikazali Glavni izbornik. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik CHANNEL (KANAL) u glavnom izborniku. Pritisnite tipke ▼ / ▲ kako bi odabrali opcije koje želite ugoditi u izborniku CHANNEL.
Page 30
VIVAX HR ATV Manual Tuning (ATV Ručno ugađanje) Current CH (Trenutni kanal) Odabir broja programskog mjesta Color System (Sustav boja) Odabire sustava boja (Dostupni sustavi: AUTO, PAL, SECAM) Sound System (Sustav zvuka) Odabir sustava zvuka Fine Tune (Fino ugađanje) Za fino ugađanje frekvencije pritisnite...
Page 31
VIVAX DTV Manual Tuning (DTV Ručno ugađanje) Pritisnite ▼ / ▲ kako bi odabrali DTV Manual Tuning (DTV Ručno ugađanje), zatim pritisnite ENTER kako bi ušli u podizbornik. Pritisnite ◄ / ► kako bi odabrali kanal, zatim pritisnite ENTER za pretragu kanala.
Page 32
VIVAX HR Pritisnite žutu tipku za ulazak u donje prikazani izbornik. Ukoliko vrijeme nije dobro uneseno pojaviti će se upozorenje o konfliktu. Signal Information (Informacije o signalu) Pritisnite ▼/▲ kako bi prikazali Informacije o signalu. Pritisnite ENTER kako bi vidjeli detaljne informacije o signalu.
Page 33
VIVAX Pritisnite tipku ENTER za ugađanje. Pritisnite tipke ▼ / ▲ za odabir opcije koju želite ugađati u CHANNEL (KANAL) izborniku. Nakon ugađanja, pritisnite tipku ENTER za spremanje i vraćanje u prethodni izbornik. Auto Tuning (Auto ugađanje) Pritisnite tipke ▼ / ▲ za odabir opcije Auto Tuning (Auto Ugađanje), tada pritisnite ENTER /►...
VIVAX HR PICTURE MENU (Izbornik Slika) 1. Pritisnite tipku MENU za prikaz glavnog izbornika. 2. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik PICTURE (SLIKA) u glavnom izborniku 3. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku PICTURE (SLIKA).
Page 35
VIVAX Boja Ugodite zasićenost boje. Nijansa Koristi se kao nadomjestak za boju u NTSC sistemu prijenosa. Oštrina Ugodite oštrinu slike Colour Temp (Temperatura boje) Promjena cjelokupnog tona boje u slici. Pritisnite ▼ / ▲ kako bi odabrali Temperaturu boje, zatim pritisnite ENTER kako bi ušli u podizbornik.
VIVAX HR SOUND MENU (Izbornik zvuka) 1. Pritisnite tipku MENU za prikaz glavnog izbornika. 2. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik SOUND (ZVUK) u glavnom izborniku 3. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku SOUND (ZVUK).
Page 37
VIVAX Napomena: Ugađanje visokih i dubokih tonova dostupno je samo u Personal (Osobnom) modu. Balance (Balans) Pritisnite ▼ / ▲ za odabri opcija, pritisnite ◄ / ► za ugađanje balansa zvuka. Auto Volume level (Automatski nivo zvuka) Pritisnite ▼ / ▲ za ugađanje Automatskog nivoa zvuka (auto prilagodba jačine...
VIVAX HR TIME MENU (Izbornik vremena) 1. Pritisnite tipku MENU za prikaz glavnog izbornika. 2. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik TIME (VRIJEME) u glavnom izborniku 3. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku TIME (VRIJEME).
VIVAX Auto Standby (Auto isključenje) Pritisnite ▼ / ▲ kako bi odabrali Auto Standby opciju, zatim pritisnite ENTER kako bi ušli u podizbornik. Pritisnite ▼ / ▲ i ENTER za odabir. Savjeti: Ovom opcijom ugađate Automatsko isključenje uređaja. Ukoliko u naznačenom vremenu nije bilo upravljanja daljinskim upravljačem uređaj će se automatski...
Page 40
VIVAX HR 1. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku LOCK. 2. Pritisnite ENTER /◄ / ► za ugađanje opcije. 3. Za završetak ugađanja pritisnite ENTER za spremanje i povratak u glavni izbornik Lock System (Sustav zaključavanja)
VIVAX Hotel Mode (Hotelski mod) 1. Pritisnite ▼ / ▲ kako bi odabrali Hotelski mod u izborniku zaključavanja. 2. Pritisnite ENTER kako bi ušli u podizbornik. 3. Za završetak ugađanja pritisnite ENTER za spremanje i povratak u glavni izbornik.
VIVAX HR SETUP MENU (Izbornik postavljanja) 1. Pritisnite tipku MENU za prikaz glavnog izbornika. 2. Pritisnite tipke ◄ / ► kako bi odabrali podizbornik SETUP (POSTAVKE) u glavnom izborniku 3. Pritisnite ▼ / ▲ kako bi odabrali opciju koje želite ugađati u izborniku SETUP (POSTAVKE).
Page 43
VIVAX Audio Languages (Audio Jezici) Pritisnite ▼ / ▲ kako bi odabrali Audio jezike, zatim pritisnite ENTER kako bi ušli u podizbornik. Pritisnite ◄ / ► kako bi odabrali primarni Audio jezik. Pritisnite ▼ / ▲ / ◄ / ► kako bi odabrali...
Page 44
VIVAX HR Blue Screen (Plavi zaslon) Pritisnite ▼ / ▲ kako bi odabrali Plavi zaslon ukoliko nema signala (programa), zatim pritisnite ENTER kako bi odabrali uključeno/isključeno. First Time Installation - Setup Wizard (vračanje na prvu instalaciju) Pritisnite ▼ / ▲ za odabir opcije First time installation (Prva instalcaija), zatim pritisnite ENTER za ulazak u izbornik potvrde.
VIVAX SCREEN ((Izbornik zaslona) samo u načinu rada na PC-u) Pritisnite MENU kako bi prikazali glavni izbornik. Pritisnite ◄ / ► kako bi odabrali SCREEN u glavnom izborniku (samo VGA-PC mod). 1. Pritisnite ▼ / ▲ kako odabrali opciju koju želite ugađati u izborniku...
VIVAX HR MEDIA OPERATION (USB MEDIJA OPERACIJE) Napomena: Prije korištenja izbornika MEDIA (MEDIJ), priključite USB vanjsku memoriju i zatim pritisnite INPUT tipku kako bi odabrali SOURCE ulaz za medije. Pritisnite ▼ / ▲ kako bi odabrali MEDIA u izborniku izvora, zatim pritisnite ENTER kako bi otvorili izbornik.
Page 47
VIVAX Music Menu (Izbornik Audio zapisa) Pritisnite ◄ / ►kako bi odabrali MUSIC (GLAZBA) s glavnog izbornika, zatim pritisnite ENTER za ulaz. Pritisnite EXIT kako bi se vratili na prethodni izbornik 44 ...
Page 48
VIVAX HR Pritisnite ◄ / ► kako bi odabrali zapis koji želite slušati ili gledati, a zatim ENTER za ulaz u izbornik komandi. Pritisnite ◄ / ► da se vratite u prijašnji izbornik. Movie menu (Film-Video Izbornik) Pritisnite ◄ / ► kako bi odabrali MOVIE (FILM) u glavnom izborniku, zatim pritisnite ENTER za ulaz.
Page 49
VIVAX Text menu (Izbornik za prikaz teksta) Pritisnete ◄ / ► kako bi odabrali opciju TEXT u glavnom izborniku, zatim pritisnite ENTER kako bi ušli u opciju. Pritisnite ◄ / ► kako bi odabrali medij/zapis koji želite prikazati, zatim pritisnite ENTER za izlazak.
VIVAX HR OSTALE INFORMACIJE Rješavanje problema Ukoliko televizor ne radi ispravno prije nego kontaktirate ovlašteni servis, pažljivo pročitajte donju tablicu. Preporuča se isključivanje uređaja iz utičnice na 60 sekundi te zatim ponovno uključenje. Ovaj jednostavni process često pomaže u uklanjanju problema u radu uređaja.
Page 51
VIVAX • Električni uređaj može ometati rad TV-a. Isključite susjedne uređaje, ukoliko smetnje Zvuk i slika su iskrivljeni nestanu, udaljite uređaje od TV-a. ili izgledaju valoviti. • Umetnite utikač uređaja u drugu utičnicu. • Ukoliko koristite vanjsku antenu provjerite njen smjer, poziciju i spoj antene.
Page 52
VIVAX HR MPEG-4 SP/ASP, .mov AAC, H.263/H.264, .mkv AC3*,PCM HEVC VIDEO .dat MPEG-1 MPEG-4 SP/ASP, H.263/H.264, .mp4 HEVC Max Resolution: MPEG-1, MPEG-2 720x576 Max Data Rate: 40 MPEG-2 Mbps .rm*/.rmvb Max Resolution: RV30/RV40 COOK, MP2 1920x1080 Sample Rate: 8K~48KHz Bit Rate: .mp3...
Page 53
VIVAX TEHNČKE SPECIFIKACIJE Model TV-32LE112T2 TV-32LE112T2S2 TV-40LE112T2S2 732 x 471 x 181 904 x 567 x 207 Veličina sa postoljem (mm) Veličina bez postolja (mm) 732 x 434 x 86 904 x 518 x 82 Težina sa postoljem (kg) Težina bez postolja (kg)
VIVAX HR Proizvedeno po licenci Dolby Laboratories. Dolby i dvostruki D znak su zaštićene robne marke Dolby Laboratories. HDMI, HDMI logo i „High-Definition Multimedia Interface“ su zaštićene robne marke ili registrirane robne marke u vlasništvu HDMI Licensing LLC.
Page 55
LED TV-32LE112T2 LED TV-32LE112T2S2 LED TV-40LE112T2S2 SR BiH CG Uputstva za upotrebu И035 22 И035 20 HIGH-DEFINITION MULTIMEDIA INTERFACE TV-32LE112T2...
Page 57
VIVAX SADRŽAJ Dobrodošli Bitna sigurnosna uputstva Postavljanje Postavljanje nosača (nogica) Postavljanje na zid Prednja strana TV prijemnika Kontrolna ploča Zadnja strana TV prijemnika Priključenje TV-a na antenu i spoljne uređaje Daljinski upravljač Umetanje baterija u daljinski upravljač Upotreba daljinskog upravljača...
VIVAX SRB DOBRODOŠLI Ovaj proizvod inovativnih tehnologija, zadovoljava najviše standarde i omogućava visoku udobnost korišćenja. Pomoću ovog televizora u udobnosti vaše dnevne sobe, sve radnje možete da izvršavate brzo i jednostavno. Medija plejer — Pristupite svojoj muzici, slikama i filmovima preko mreže ili USB medija i pokrenite ih na...
Page 59
VIVAX Munja sa simbolom strelice unutar trougla upozorava korisnika prisutnosti opasnog neizolovanog napona unutar proizvoda koji može da bude dovoljno jak da bi predstavljao rizik od strujnog udara i ozleda. Uzvičnik unutar trougla upozorava korisnika na uputstva o rukovanju i održavanju, priložena u pakovanju.
VIVAX SRB SIGURNOSNE UPUTE 1. Pročitajte, sačuvajte i pridržavajte se uputstva. Pročitajte sva sigurnosna i operativna uputstva o televizoru. Sačuvajte ih za buduću upotrebu. Rukujte uređajem u skladu s uputstvima! UPOZORENJE: Osobe (uključujući i decu) sa smanjenim fizičkim, živčanim ili mentalnim smetnjama ili koji nemaju dovoljno iskustva i/ili znanja za sigurno korišćenje uređaja...
Page 61
VIVAX 7. Ventilacija Otvori na televizoru namenjeni su za ventilaciju kako bi se obezbedio pouzdan rad televizora kao i zaštita od njegovog pregrevanja. Ne pokrivajte otvore kućišta i nikada ne postavljajte televizor u zatvoren prostor kao što su kućišta za ugradnju, ukoliko nije obezbeđena prikladna ventilacija.
Page 62
VIVAX SRB 12. Preopterećenje Nemojte da preopteretite zidne utičnice i produžne kablove jer tako povećavate rizik od izbijanaj požara kao i od strujnog udara. 13. Ulaz predmeta i tečnosti Nikada ne gurajte nikakve predmete u televizor kroz otvore pošto mogu doći u dodir sa delovima opasnog napona ili izazvati kratki spoj delova što može da dovede...
Page 63
VIVAX originalni. Neovlašćene zamene mogu da dovedu do opasnosti od požara, strujnog udara itd. 18. Sigurnosna provera Posle završetka servisa ili popravke televizora, zamolite servisera da u potpunosti proveri ispravnost TV uređaja. 19. Grejanje Uređaj treba postaviti tako da je udaljen od izvora topote kao što su radijatori, pećnice...
Page 64
VIVAX SRB UPOZORENJE Nikada ne postavljajte televizor na nestabilnu lokaciju. Televizor može pasti te prouzročiti teške ozlede ili smrt. Puno ozleda, pogotovo kada je riječ o deci, može da se izbjegne poduzimajući jednostavne mere opreza poput: - Korišćenje kabineta ili stalaka koje preporuča proizvođač...
Page 65
VIVAX LED Ekran Materijali koji se koriste za proizvodnu ekrana ovog proizvoda sastoje se od lomljivih delova i stakla. Ekran i uređaj mogu sa se oštete u slučaju pada ili udarca. LED ekran je proizvod visoke tehnologije i nudi visok kvalitet slike.
VIVAX SRB POSTAVLJANJE NOSAČA (NOGICA) VAŽNO - TV ekran vrlo je osetljiv te mora biti zaštićen u svakom trenu za vreme uklanjanja pakovanja, postavljanja nogica ili montaže uređaja na zid. Osigurajte da nikakvi tvrdi ili oštri predmeti ili drugi objekti koji mogu da ogrebu ili oštetete ekran ne dođu u kontakt sa ekranom.
Page 67
VIVAX Instalacija na zid Nosač 200mm 100mm Tiple za zid Pre postavljanja TV prijemnika na zid, obavezno uklonite nogice ili stalak. Ako postavljate televizor na plafon ili kosi zid, može da dođe do pada uređaja i ozbiljnih povreda. Koristite samo kvalitetan i odgovarajući zidni nosač, a za ugradnju kontaktirajte vašeg prodavca ili ovlašćeni servis.
VIVAX SRB PREDNJA STRANA TV PRIJEMNIKA IR Senzor STANDBY LED Description Prima signal iz daljinskog upravljača. Ne IR senzor postavljajte nikakve prepreke između senzora daljinskog pošto to može da utiče na ispravan rad i kontrolu upravljača uređaja putem daljinskog upravljača. Crveno svetlo svetli u modu čekanja. Plavo svijetlo Indikator stanja svijetli kada je televizor uključen.
VIVAX KONTROLNA PLOČA Prikaz / Isključenje komandi na ekranu: Za prikaz komandi na ekranu pritisnite taster koja se nalazi sa donje strane uređaja. Na ekranu će da se pojave komande kao što je prikazano na slici (Slika 1). Prikaz...
Page 70
VIVAX SRB STRAŽNJA STRANA TV PRIJEMNIKA NAPOMENA: Model TV-32LE112T2 ne sadrži „ANT (S2)“ priključak. NAPOMENE Slika je samo za informaciju. Vaš uređaj može da se neznatno razlikuje od gornje slike. Proverite poziciju i tip priključka pre spajanja. Labavi spojevi i veze mogu da dovedu do problema sa slikom ili zvukom.
Page 71
VIVAX ► ANT 75 (S2) priključak za satelitsku antenu ili sat. kabelski priključak (opcija, samo T2S2 modeli) SAT Antena ANT 75 S2 Nije isporučen uz TV Coax kabl 75 ohm SAT Antena kabelski priključak ► HDMI1, HDMI2, HDMI3 Digitalni priključak HDMI kabl (Nije isporučen uz TV) Priključite HDMI kabl između HDMI priključka TV prijemnika i spoljne A/V opreme.
Page 72
VIVAX SRB NAPOMENE Prilikom spajanja tvrdog diska ili USB memorije uvek priključite adapter napajanja priključenog uređaja u izvor napajanja. Preopterečenje USB priključka može da dovede do oštećenja. Najveća dozvoljena potrošnja struje iznosi 500mA. TV prijemnik ne podržava samostalne, nestandardne tvrde diskove koji nemaju spoljno napajanje, ako je zahtevana struja jača ili jednaka 500mA.
Page 73
VIVAX ► COMMON INTERFACE (CI SUČELJE) Umetnite CI modul za otvaranje kodiranih programa kao što su PAYTV ili HD PAYTV programi. NAPOMENE Pre umetanja/uklanjanja CI modula obezbedite da je televizor isključen. Zatim umetnite CI karticu u CI modul prema uputstvima proizvođača modula.
VIVAX SRB DALJINSKI UPRAVLJAČ 1. POWER: Pritisnite uključenje isključenje TV-a. 2. MUTE : isključenje zvuka 3. TIPKE (0-9) : Pritiskom ovih tastera unose se numeričke vrednosti. Direktno se odabiru programi u ATV i DTV modu, unose lozinke roditeljsko zaključavanje.
Page 75
VIVAX 19. CANCEL / |◄◄: TXT mod: Tokom pretrage TXT strane, pritisnite taster za povratak u TV mod. Kada se pronađe tražena stranica, na vrhu TV slike pojavit će se broj strane. Pritisnite taster ponovo za povratak u TXT prikaz da biste pregledali stranicu.
VIVAX SRB ► UMETANJE BATERIJA U DALJINSKI UPRAVLJAČ Otvorite stražnji poklopac da bi otvorili odeljak za baterije daljinskog upravljača. Umetnite dvije AAA baterije. Osigurajte da se (+) i (-) na bateriji poklapa sa (+) i (-) naznačenim na odeljku za baterije.
Page 77
VIVAX UPORABA DALJINSKOG UPRAVLJAČA • Uključivanje i isključivanje • Isključivanje u standby način: Pritisnite [ ( | ) Power Standby] na stražnjoj strani RHS panela ili na daljinskom upravljaču kako biste prebacili standby način rada. Jedinicu možete da aktivirate ponovnim pritiskom [ ( I ) Power Standby].
Page 78
VIVAX SRB • Podešavanje tajmera Možete da podesite koliko dugo ćete da čekate pre nego se televizor automatski ugasi. Višestruki pritisak na taster “SLEEP” omogućiće Vam promenu podešavanaj timera za spavanje: Isključen, 15min, 30min, 45min, 60min, 90min,120min i 240min.
VIVAX OSNOVNE FUNKCIJE Biranje izvora Pritisnite SOURCE taster za prikaz raspoloživih izvora. Pritisnite ▼ / ▲ za izbor željenog ulaznog izvora. Pritisnite ENTER taster kako biste potvrdili izbor. Pritisnite taster EXIT za izlazak. Napomena: DVB-S izvor moguće je samo kod modela...
Page 80
VIVAX SRB Automatsko podešavanje TV prijemnik može automatski da pretraži sve kanale i pronađe sve programe. U opciji Tune Type (Tip podešavanja) možete odabrati pretragu ATV (Analogni programi) i ATV+DTV (Analogni i Digitalni programi). Za vreme pretrage ATV (Analognih TV programa) možete da pritisnete taster MENU i levu strelicu da bi preskočili ATV podešavanje (ako u vašoj regiji nema ATV programa).
Page 81
VIVAX UPOTREBA GLAVNOG MENIJA CHANNEL (Meni podešavanja programa) Pritisnite taster MENU kako biste prikazali Glavni meni. Pritisnite tastere ◄ / ► kako biste izabrali podmeni CHANNEL (KANAL) u glavnom meniju Pritisnite tastere ▼ / ▲ kako biste izabrali opcije koje želite da podesite u meniju CHANNEL.
Page 82
VIVAX SRB ATV Manual Tuning (ATV Ručno podešavanje) Current CH (Trenutni kanal) Odabir broja programskog mesta Color System (Sustav boja) Odabire sustava boja (Dostupni sustavi: AUTO, PAL, SECAM) Sound System (Sustav zvuka) Odabir sustava zvuka Fine Tune (Fino podešavanje) Za fino podešavanje frekvencije pritisnite...
Page 83
VIVAX DTV Manual Tuning (DTV Ručno podešavanje) Pritisnite ▼/▲ kako biste izabrali DTV ručno podešavanje, zatim pritisnite ENTER kako biste ušli u podmeni. Pritisnite ◄/► kako biste izabrali kanal, zatim pritisnite ENTER za pretraživanje kanala. Program Edit (Uređivanje programa) Pritisnite ▼...
Page 84
VIVAX SRB Pritisnite žuti taster da uđete u dolje prikazani interface. Kada vreme nije dobro uneseno pojaviti će se upozorenje o konfliktu. Signal Information (Informacije o signalu) Pritisnite ▼/▲ kako biste prikazali Informacije o signalu. Pritisnite ENTER kako biste vidjeli detaljne informacije o signalu.
Page 85
VIVAX Pritisnite taster ENTER za podešavanje. Pritisnite tastere ▼ / ▲ za odabir opcije koju želite podešavati u CHANNEL (KANAL) meniju. Nakon podešavanja, pritisnite taster ENTER za spremanje i vraćanje u prethodni meni. Auto Tuning (Auto podešavanje) Pritisnite tastere ▼ / ▲ za odabir opcije Auto Tuning (Auto Podešavanje), tada pritisnite ENTER /►...
Page 86
VIVAX SRB PICTURE MENU (Meni Slika) 1. Pritisnite taster MENU za prikaz glavnog menija. 2. Pritisnite tastere ◄ / ► kako biste odabrali podmeni PICTURE (SLIKA) u glavnom meniju. 3. Pritisnite ▼ / ▲ kako biste izabrali opciju koje želite da podesite u meniju PICTURE (SLIKA).
Page 87
VIVAX Nijansa Koristi se kao dodatak za boju u NTSC sistemu prenosa. Oštrina Podesite detalje slike Colour Temp (Temperatura boje) Promenite celokupnu emisiju boje u slici. Pritisnite ▼/▲ kako biste izabrali Temperaturu boje, zatim pritisnite ENTER kako biste ušli u podmeni.
Page 88
VIVAX SRB SOUND MENU (Meni zvuka) 1. Pritisnite taster MENU kako biste prikazali glavni meni. 2. Pritisnite ◄ / ► kako biste izabrali podmeni SOUND (ZVUK) u glavnom meniju. 3. Pritisnite ▼ / ▲ kako biste izabrali opciju koje želite podešavati u meniju SOUND (ZVUK).
Page 89
VIVAX Sport Pojačava vokale za sport. Personal (Personalno) Izaberite kako biste prilagodili postavke prema vlstitoj želji. Podešavanje visokih i dubokih dostupno je samo u Personal Napomena: (Osobnom) modu. Balance (Balans) Pritisnite ▼ / ▲ za izbor opcija, pritisnite ◄ / ► za podešavanje balansa zvuka.
Page 90
VIVAX SRB TIME MENU (Meni VREME) Pritisnite taster MENU kako biste prikazali glavni meni. Pritisnite tastere ◄ / ► kako biste izabrali podmeni TIME (VREME) u glavnom meniju. Pritisnite ▼ / ▲ kako biste izabrali opciju koje želite podešavati u meniju TIME (VREME).
VIVAX Auto Standby (Auto isključenje) Pritisnite ▼/▲ kako biste izabrali Auto Standby, zatim pritisnite ENTER kako biste ušli u podmeni. Pritisnite ▼/▲ i ENTER za izbor. Saveti: Ovom opcijom podešavate Automatsko isključenje uređaja. Ukoliko u naznačenom vremenu nije bilo upravljanja daljinskim upravljačem uređaj će automatski da se...
Page 92
VIVAX SRB 3. Pritisnite ▼ / ▲ kako biste izabrali opciju koje želite podešavati u meniju LOCK. 4. Pritisnite ENTER za podešavanje opcije. 5. Posle završetka podešavanja, pritisnite ENTER kako biste sačuvali promene i vratili se na prethodni meni Lock System (Sustav zaključavanja)
VIVAX Hotel Mode (Hotelski mod) 1. Pritisnite ▼/▲ na daljinskom upravljaču kako biste izabrali Hotelski način u meniju zaključavanja. 2. Pritisnite ENTER kako biste ušli u podmeni. 3. Posle zavšetka podešavanja, pritisnite ENTER kako biste sačuvali podešavanje i vratili se na prethodni meni.
Page 94
VIVAX SRB SETUP MENU (Meni podešavanja) 1. Pritisnite tater MENU za prikaz glavnog menija. 2. Pritisnite ◄ / ► kako biste izabrali podmeni SETUP (PODEŠAVANJA) u glavnom meniju. 3. Pritisnite ▼ / ▲ kako biste izabrali opciju koje želite podešavati u meniju SETUP (PODEŠAVANJA).
Page 95
VIVAX Audio Languages (Audio Jezici) Pritisnite ▼ / ▲ kako biste odabrali Audio jezike, zatim pritisnite ENTER kako biste ušli u podmeni. Pritisnite ◄ / ► kako biste izabrali primarni Audio jezik. Pritisnite ▼ / ▲ / ◄ / ► kako biste izabrali Audio jezik.
Page 96
VIVAX SRB Blue Screen (Plavi ekran) Pritisnite ▼ / ▲ kako biste izabrali Plavi ekran ukoliko nema signala (programa), zatim pritisnite ENTER kako biste odabrali uključeno/isključeno. First Time Installation - Setup Wizard (vračanje na prvu instalaciju) Pritisnite ▼ / ▲ kako biste izabrali opciju First time installation, zatim pritisnite ENTER za ulazak u meni.
VIVAX SCREEN ((Meni ekrana) samo u načinu rada na PC-u) Pritisnite MENU kako biste prikazali glavni meni. Pritisnite ◄ / ► kako biste izabrali SCREEN glavnom meniju (samo VGA-PC mod). 1. Pritisnite ▼ / ▲ kako biste izabrali opciju koju želite...
Page 98
VIVAX SRB MEDIA OPERATION (USB MEDIJA OPERACIJE) Napomena: Pre upotrebe menija MEDIA, uključite USB uređaj, a zatim pritisnite SOURCE kako biste postavili Izvor ulaznog signala za medije. Pritisnite ▼ / ▲ kako biste izabrali MEDIA u meniju izvora, zatim pritisnite ENTER kako bi otvorili izbornik.
Page 99
VIVAX Music Menu (Meni muzičkih zapisa) Pritisnite ◄ / ►kako biste izabrali MUSIC (MUZIKA) s glavnog menija, zatim pritisnite ENTER za ulaz. Pritisnite EXIT kako biste se vratili na prethodni meni. 44 ...
Page 100
VIVAX SRB Pritisnite ◄ / ► kako biste izabrali zapis koji želite da slušate ili gledate, a zatim ENTER kako biste ušli u meni komandi. Pritisnite ◄ / ► kako biste se vratili u prethodni meni. Movie menu (Film-Video meni) Pritisnite ◄...
Page 101
VIVAX Text menu (Meni za prikaz teksta) Pritisnete ◄ / ► kako biste izabrali opciju TEXT u glavnom meniju, zatim pritisnite ENTER kako biste ušli u opciju. Pritisnite ◄ / ► kako biste izabrali medij/zapis koji želite da prikažete, zatim pritisnite ENTER za izlaz.
VIVAX SRB OSTALE INFORMACIJE Rešavanje problema Ukoliko televizor ne radi kao obično ili se čini da ima grešaka pažljivo pročitajte tabelicu ispod. Preporučuje se isključivanje uređaja iz utičnice na 60 sekundi a zatim ponovno pokretanje. Ovaj jednostavni proces pomaže da se uspostave stabilni uslovi strujnog kola i firmwarea uređaja.
Page 103
VIVAX • Električni uređaj mogu da ometaju rad TV-a. Isključite susjedne uređaje, ukoliko smetnje Zvuk i slika su iskrivljeni nestanu, udaljite uređaje od TV-a. ili izgledaju valoviti. • Umetnite utikač uređaja u drugu utičnicu. • Ukoliko koristite spoljašnju antenu proverite njen smer, poziciju i spoj antene.
Page 104
VIVAX SRB MPEG-4 SP/ASP, H.263/H.264, VIDEO .mp4 HEVC Max Resolution: MPEG-1, MPEG-2 720x576 Max Data Rate: 40 MPEG-2 Mbps .rm*/.rmvb Max Resolution: RV30/RV40 COOK, MP2 1920x1080 Sample Rate: .mp3 8K~48KHz Bit Rate: 32K~320Kbps AUDIO Sample Rate: 16K~48KHz .m4a/.aac --...
Page 105
VIVAX Tehnčke specifikacije Model TV-32LE112T2 TV-32LE112T2S2 TV-40LE112T2S2 Veličina sa postoljem (mm) 732 x 471 x 181 904 x 567 x 207 Veličina bez postolja (mm) 732 x 434 x 86 904 x 518 x 82 Težina sa postoljem (kg) Težina bez postolja (kg)
Lista s podacima proizvoda Podaci i lista s podacima proizvoda su uneseni u EPREL bazu podataka. Za više informacija i list s podacima proizvoda molimo vas da skenirate QR kod na energetskoj nalepnici ili posetite Vivax web stranicu: www.vivax.com TV-32LE112T2 TV-32LE112T2S2 TV-40LE112T2S2 51 ...
Page 107
LED TV-32LE112T2 LED TV-32LE112T2S2 LED TV-40LE112T2S2 МК Упатство за употреба HIGH-DEFINITION MULTIMEDIA INTERFACE...
Page 109
VIVAX СОДРЖИНА Добродојдовте Важни сигурносни упатства Поставување Поставување на носач Поставување на ѕидот Преден дел на телевизорот Контролен панел Заден дел на телевизорот Упатство за поврзување Далечинскиот управувач Поставување на батерии во далечинскиот управувач Користење на далечинскиот управувач Основни функции...
VIVAX MK ДОБРОДОЈДОВТЕ Овој уред ги задоволува највисоките стандарди, иновативна технологија и висока удобност кај корисникот Со помош на овој телевизор во удобноста на Вашата дневна соба задачите можете да ги извршите брзо и едноставно. Медиа плеер — притиснете ја вашата музика, слики и...
Page 111
VIVAX Гром со симбол стрелка во триаголникот предупредува за присутност на опасен напон кој не е изолиран во производот и кој може да биде доволно силен да претставува ризик од струен удар. Извичникот во триаголникот предупредува дека корисникот е во присуство на важни упатства за...
VIVAX MK БИТНИ СИГУРНОСНИ УПАТСТВА 1. Прочитајте, чувајте ги и следете ги овие упатства Прочитајте ги сите сигурносни и оперативни упатства за телевизорот. Чувајте ги за во иднина. Правилно следете ги сите активности и упатства. 2. Почитувајте ги предупредувањата...
Page 113
VIVAX телевизорот и заштита од негово прегревање. Немојте да ги прекривате овие отвори на куќиштето и никогаш немојте да го поставувате телевизорот во затворен простор како што се вградени кабинети, доколку не е осигурана соодветна вентилација. Оставете минимално 10 cm простор околу уредот.
Page 114
VIVAX MK негов пад на струјни жици. За време на поставување на надворешната антена посебно внимание треба да се посвети на допирање на таквите струјни кола затоа што контакт со нив може да биде фатален. 12. Преоптеретување Немојте да ги преоптеретувате ѕидниот штекер и...
Page 115
VIVAX - Кога кабелот за напојување или утикач се оштетени - Доколку е пролиена течност, или предмети паднале во телевизорот - Доколку телевизорот бил изложен на дожд или вода - Доколку телевизорот работи несоодветно при следење на упатствата за користење. Поставете ги...
Page 116
VIVAX MK парчиња на мебел на кабелот за напојување. Оштетен приклучен кабел / приклучок може да предизвика пожар или електричен шок. Се справи со кабелот за напојување од штекерот или исклучете го телевизорот со влечење на кабелот. Никогаш не...
Page 117
VIVAX 23. Овој апарат не е наменет за употреба од страна на лица (вклучувајќи и деца) со намалени физички, сензорни или ментални способности, или недостаток на знаење и искуство да го користите апаратот, освен ако не се надгледувани од страна на лицето кое е...
VIVAX MK ПОСТАВУВАЊЕ НА НОСАЧ НАПОМЕНА - TV екранот е многу осетлив и мора да биде заштитен во секој момент за врема на отстранување на носачот. Осигурајте се дека никакви тврди или оштри предмети или други објекти мој можат да го изгребаат или оштетат...
Page 119
VIVAX Инсталација на ѕидот Ѕиден носач Ѕид 200mm Ѕид 100mm Ѕид завртки Пред да го инсталирате телевизорот на ѕидот, не заборавајте да ги отстраните нозете или да стоите. Ако инсталирате телевизор на таван или тенок ѕид, уредот може да...
VIVAX MK ПРЕДЕН ДЕЛ НА ТЕЛЕВИЗОРОТ IR Senzor STANDBY LED Description Ги прима далечинските сигнало од управувачот. Немојте да поставувате ништо во Далечински сензор близина на сензорот затоа што може да влијае во неговото функционирање. Црвеното светло свети во начин на чекање.
VIVAX КОНТРОЛЕН ПАНЕЛ Display \ копче: сокриј ја иконата: Кога нема „икона“ која се појавува, притиснете го копчето кое што е поставено на дното. Иконата ќе се појави како што е прикажано на сликата (Слика 1). Иконата ќе се исклучи...
VIVAX MK ЗАДЕН ДЕЛ НА ТЕЛЕВИЗОРОТ ANT (S2) опција, cамо модели T2S2 НАПОМЕНА: НАПОМЕНА Сликата е само за пример. Проверете ја позицијата и типот на слот при поврзување. Слабата врска може да предизвика проблем со сликата или звукот. Проверете дали врската е цврста и сигурна.
Page 123
VIVAX ► ANT 75 (S2) Поврзете ја сателитска антена или сат. Кабел ) cамо модели T2S2) сателитска антена или ANT 75 S2 Hе се испорачува со телевизорот коаксијален кабел75 ohm Поврзувањето со сателитски кабел ► HDMI1, HDMI2, HDMI3 дигитално поврзување HDMI кабел (не се испорачува со тв) Поврзете...
Page 124
VIVAX MK НАПОМЕНА - За време на поврзување на тврд диск или USB уред секогаш поврзете го адаптерот на споениот уред во извор за напојување. Преминување на вкупната потрошувачка на струја може да доведе до оштетување. Највисока стапка на потрошувачка изнесува 500 mA.
Page 125
VIVAX ► COMMON INTERFACE (CI ГЛАВЕН ИНТЕРФЕЈС) Вметнете го CI модулот за гледање на шифрирана програма како што се платените или HD програмите. НАПОМЕНА Пред вметнување/вадење на CI модулот осигурајте се дека телевизорот е исклучен. Потоа вметнете ја CI картичката во CI модулот согласно со...
Page 126
VIVAX MK ДАЛЕЧИНСКИ УПРАВУВАЧ POWER: Стиснете за уклуч./исклуч. на телевизорот. MUTE : Намалување на звукот. TIPKE (0-9) : Со притискање на овие бројки се внесуваат нумерички бројки. Директно се бираат програми во ATV и DTV режим и се внесуваат пасворди...
Page 127
VIVAX 19. CANCEL / |◄◄: TXT mod: Во текот на истражувањето на TXT страници, стиснете го копчето за враќање во TV режим. Кога ќе ја пронајдете баранбата страница, на врвот на TV сликата ќе се појави бројот на страницата. Стиснете го копчето...
VIVAX MK ► Поставување на батерии во далечинскиот управувач 1. Извадете го задниот поклопец за да го отворите делот за батерии и далечинскиот управувач. 2. Вметнете две AAA батерии. Осигурајте се дека ( + ) и ( - ) на батериите...
VIVAX КОРИСТЕЊЕ НА ДАЛЕЧИНСКИОТ УПРАВУВАЧ • Вклучување и исклучување • Исклучување во режим на мирување: Притиснете [ ( | ) Power Standby] на задната страна на RHS панелот или на управувачот за да префрлите во режим на мирување. Единицата можете да ја активирате со повторно...
Page 130
VIVAX MK • Заледување на слика Притиснете [Still] за да ја замрзнете сликата • Поставување тајмер Можете да одберете колку долго телевизорот ќе работи пред да се исклучи. Со притискање на копчето “SLEEP” ќе ви овозможи на Вас промена на...
Page 131
VIVAX OСНОВНИ ФУНКЦИИ Избор на изворот Притиснете го SOURCE копчето за при каз на листата за влезен сигнал. 1. Пригиснетв ▼ / ▲ или ENTER копчето за биран-е на поскауван влезен сигнал . 2. Притиснете го ENTER копчето за...
Page 132
VIVAX MK Автоматско поставување Прво поставување ATV, притиснете го менито и копчето од левата стрелка за да го прескокнете ATV поставувањето. Друго поставување DTV, притиснете го менито и левата стрелка за да го прескокнете DTV поставувањето. Под Digital Type (Тип Дигитален) можете да изберете дали ќе пребарување...
VIVAX КОРИСТЕЊЕ НА ГЛАВНОТО МЕНИ CHANNEL (Мени канал) Притиснете го копчето МЕНИ за да се прикаже главното мени. Притиснете ◄ / ► за да одберете CHANNEL (КАНАЛ) во главното мени 1. Притиснете ▼ / ▲ за да ја одберете опцијата која сакате да ја поставите...
Page 134
VIVAX MK ATV Manual Tuning (ATV рачно поставување) Current CH (Моментален канал) Одберете број на канали Color System (Систем боја) Одберете ситем боја (Достапни системи: AUTO,PAL, SECAM , NTSC) Sound System (Систем звук) Одберете систем звук Fine Tune (Фино поставување) Прецизно...
Page 135
VIVAX DTV Manual Tuning (DTV Рачно поставување) Притиснете ▼ / ▲ за да одберете DTV рачно поставување, потоа притиснете ENTER за да влезете во подменито. Притиснете ◄ / ► за да одберете канал, а потоа притиснете ENTER за пребарување на канали...
Page 136
VIVAX MK Притиснете го жолтото копче за да влезете на интерфејсот е прикажано подолу. Кога времето не е внесен во вистинскиот начин, ќе се слушне звук на алармот. Signal Information (Информации сигнали) Притиснете ▼ / ▲ да ги изберете...
Page 137
VIVAX Притиснете ги копчињата ▼ / ▲ за да изберете опции кои сакате доидадете во менито CHANNEL.. Стиснете го копчето ENTER за додавање. Стиснете ги копчињата ▼ / ▲ за бирање опција која сакате да ја додадете во CHANNEL менито.
Page 138
VIVAX MK PICTURE MENU (Мени слика) 1. Притиснете MENU за да се прикаже главното мени. 2. Притиснете ◄ / ► за да се одбере PICTURE (СЛИКА) во главното мени. 3. Притиснете ▼ / ▲ за да одберете опции кој сакате да ги поставите во...
Page 139
VIVAX Светлина Поставете го излезот на оптичките влакна на целата слика, ќе влијае на темните деови на сликата. Боја Поставете ја заситеноста на бојата спрема вашите желби. Нијанса Користите како надоместок за бојата која е променета во преносот во NTSC кодот.
Page 140
VIVAX MK HDMI Mode Подесување врсти на препознавање на изворот на HDMI сигналот, зависно и од видот на изворот на HDMi сигнал. Притиснете ги копчињата ▼ / ▲ за бирање HDMI режим опцијата, потоа притиснете ENTER за влез во...
Page 141
VIVAX Sound Mode (Начин звук) Притиснете ▼ / ▲ за да одберете Начин звук, а потоа притиснете ENTER за влез во подменито. Притиснете ▼ / ▲ за бирање. Можете да ја промените вреднота Сопран и Бас кога звукот е во прилагоден...
Page 142
VIVAX MK TIME MENU (Мени време) Притиснете МЕNU за да влезете во главното мени. Притиснете ◄ / ► за да одберете TIME за главното мени. Притиснете ▼ / ▲ за бирање на опцијата која сакате да ја поставите во...
Page 143
VIVAX Auto Standby (Автоматски режим на подготвеност) Притиснете ▼ / ▲ за да ја одберет еопцијата Auto Standby, потоа притиснете ENTER за да влезете во подменито. Притиснете ▼ / ▲ и ENTER за бирање. Совет: Далечинскиот управуач не изведува...
Page 144
VIVAX MK 1. Притиснете ▼ / ▲ за да ја одберете опцијата која сакате да ја поставите во менито за заклучување. 2. Притиснете ENTER ◄ / ► за поставување. 3. По завршување со поставување притиснете MENU за сочувување и...
Page 145
VIVAX Hotel Mode (Хотелски начин) 1. Притиснете ▼ / ▲ на далечинскиот управувач за да одберете Хотелски начин во менито за заклучување. 2. Притиснете ENTER за да влезете во подменито. 3. По завршување со поставување притиснете MENU за да ги сочувате и...
Page 146
VIVAX MK Мени поставување SETUP MENU ( Притиснете MENU за да ви се прикаже главното мени. Притиснете ◄ / ► за да одберете Поставување во главното мени. Притиснете ▼ / ▲ за да ја одберете опцијата која сакате да ја поставите во...
Page 147
VIVAX Audio Languages (Аудио јазици) Притиснете ▼ / ▲ за да одберет Аудио јазик, потоа притиснете ENTER за да влезете во подменито. Притиснете ◄ / ► за да одберете примарен Аудио јазик. Притиснете ▼ / ▲ / ◄ / ► за да одберет...
Page 148
VIVAX MK First Time Installation - Setup Wizard (Волшебник за поставување) Притиснете ▼ / ▲ за да одберете Волшебник за поставување, потоа притиснете ENTER за да влезете. Reset (Ресетирање) Притиснете ▼ / ▲ за да одберете Ресетирање, потоа притиснете ENTER за...
VIVAX SCREEN PC (Мени екран) (Само во режим на компјутер) Притиснете МЕNU за да се прикаже главното мени. Притиснете ◄ / ► за да одберете SCREEN (ЕКРАН) во главното мени 1. Притиснете ▼ / ▲ за да ја одберете...
Page 150
VIVAX MK MEDIA OPERATION (Користење медиум) Напомена: Пред да го користите менито Медиум, вклучете го USB уредот потоа притиснете на SOURCE за да го поставите изворот за влез за медиум. Притиснете ▼ / ▲ за да одберете Медиум во менито извор, потоа...
Page 151
VIVAX Music Menu (Мени музика) Притиснете ◄ / ►.за да одберете Музика од главното мени, а птоао притиснете ENTER за влез. Притиснете излез за да се вратите на претходното мени 44 ...
Page 152
VIVAX MK Притиснете ◄ / ► за да го одберете дискот кој сакате да го гледате, а потоа притиснете ENTER за влез. Притиснете ◄ / ► за да се вратите на претходното мени. Movie menu (Мени филм) Притиснете ◄ / ► за да одберете MOVIE во главното мени, а пота...
Page 153
VIVAX Text menu (Мени текст) Притиснете ◄ / ► за да одберете ТЕXT во главното мени, потоа притиснете ENTER, за да биде примено. Притиснете ◄ / ► за да го одберете дискот кој сакате да го гледате, а потоа...
VIVAX MK ДРУГИ ИНФОРМАЦИИ РЕШАВАЊЕ НА ПРОБЛЕМИ Доколку телевизорот не работи правилно или има грешка внимателно прочитајте ја табелата подолу. Се препорачува уредот да го исклучите од струја на 60 секунди и повторно да го вклучите. Овој едноставен процес помага во воспоставувањето на...
Page 155
VIVAX • Електричните уреди можат да Звук и сликата се предизвикуваат пречки при работата на ТВ. искривени или има Исклучете го уредот, доколку пречките бранови. престанат, одачелете ги уредите од ТВ. • Вметнете го утикачот во друг штекер. • Доколку користите надворешна антена...
Page 157
VIVAX ТЕХНИЧКИ СПЕЦИФИКАЦИИ Модел TV-32LE112T2 TV-32LE112T2S2 TV-40LE112T2S2 Име на моделот 732 x 471 x 181 904 x 567 x 207 Големина со постоље (mm) 732 x 434 x 86 904 x 518 x 82 Големина без постоље (mm) Тежина со постоље (kg)
VIVAX MK Произведено според лиценца на Dolby Laboratories. Dolby и симболот двојно D се заштитни знаци на Dolby Laboratories. HDMI, HDMI лого i „High-Definition Multimedia Interface“ се заштитни знаци на HDMI Licensing LLC. „CI Plus“ лого се заштитни знаци на CI Plus LLP company.
Page 159
LED TV-32LE112T2 LED TV-32LE112T2S2 LED TV-40LE112T2S2 Udhëzime për shfrytëzim И005 19 И035 20 HIGH-DEFINITION MULTIMEDIA INTERFACE TV-32LE112T2...
Page 161
VIVAX PËRMBAJTJE Hyrje Udhëzime të rëndësishme sigurie Montimi Montimi i mbajtëses Montimi në mur Ana e përparme e televizorit Ana e pasme e televizorit Kryerja e lidhjeve Telekomanda Vënia e baterive në Telekomandë Karakteristikat Themelore Instalimi për Herë të Parë...
Page 162
VIVAX HYRJE Kjo pajisje përmbush standardet m të larta, me teknologji inovative dhe me komoditet të lart të përdoruesit. Me këtë TV mund ta bëni shpejt dhe thjeshtë, deri jeni në komoditetin e dhomës tuaj të ndenjies. Media pleer — keni qasje në muzikën, fotografitë dhe videot tuaja nga rrjeti juaj ose USB pajisjes dhe mund t’i...
Page 163
VIVAX Rrufeja me simbolin e shigjetës, brenda trekëndëshit barabrinjës njofton përdoruesin për praninë e rrymës së rrezikshme të jo izoluar brenda prodhimit që mund të jetë aq e fuqishme sa të ketë rrezik nga goditje elektrike. Pikëçuditja brenda trekëndëshit barabrinjës njofton përdoruesin...
VIVAX UDHËZIME TË RËNDËSISHME SIGURIE 1. Lexoni, Ruajini dhe Ndiqni të Gjitha Udhëzimet Lexoni të gjitha masat e sigurisë dhe veprimet për TV- në. Ruajini për përdorim në të ardhme. Ndiqni të gjitha veprimet dhe udhëzimet përkatësisht. 2. Paralajmërime Ndiqni të gjitha paralajmërimet në pajisje dhe në...
Page 165
VIVAX ventilimi i duhur. Lërini minimum 10 cm hapësirë në të gjitha anët rreth pajisjes. 8. Burimi i Fuqisë Kjo TV duhet të përdoret vetëm me burim të fuqisë i cili është i dhënë në etiketën e shënuar. Nëse nuk jeni të...
Page 166
VIVAX pikave të rrezikshme të tensionit ose pjesë me qarqe të shkurtër që mund të rezultojë në zjarr ose goditje elektrike. Asnjëherë mos derdhni asnjë lloj lëngu mbi ose në TV. 14. Tokëzim i Antenës së Jashtme Nëse antenë apo sistem kabllovik i jashtëm është lidhur me TV-në, sigurohuni që...
Page 167
VIVAX 17. Pjesët e zëvendësimit Kur ka nevojë për pjesë zëvendësimi, sigurohuni që tekniku i shërbimit ka përdorur pjesë të dhëna nga prodhuesi ose që kanë karakteristikat e njëjta si pjesët origjinale. Zëvendësimet e paautorizuara mund të rezultojnë në zjarr, goditje elektrike ose rrezik tjetër.
Page 168
VIVAX 22. Udhëzimet për instalim ose përdorim të dhëna me televizorë që nuk rrinë mbi dysheme që do të përdoren në shtëpi dhe që peshojnë me tepër se 7 kg, duhet të përmbajnë informatat në vijim ose diçka të barabartë me të:...
Page 169
VIVAX Fëmijët jo gjithmonë saktë njohin rrezikun e mundshëm. Gëlltitjes bateri mund të jetë fatale. Bateri Mbani jashtë të arrijnë të fëmijëve të vegjël. Nëse bateria është gëlltitjeje kërkoni kujdes të menjëhershëm mjekësor. Pajisje paketimi dhe çanta mbrojtëse të ligët larg nga fëmijët.
VIVAX MONTIMI I MBAJTËSES SHËNIME Ekran i TV-së është shumë i ndjeshëm dhe duhet të mbrohet tërë kohën kur hiqni bazën mbajtëse. Sigurohuni që objekte të forta ose mprehta ose çfarëdo që mund të gërvisht ose dëmtojë ekranin, mos të vijnë në kontakt me të. MOS bëni shtypje në...
Page 171
VIVAX Instalimi në mur Mbërthimi i murit 200mm 100mm Vidhosni për Para instalimit të televizorit në mur, sigurohuni që të hiqni këmbët ose të qëndroni. Nëse e vendosni televizorin në një tavan ose në një mur të hollë, mund të...
VIVAX ANA E PËRPARME E TELEVIZORIT IR Senzor STANDBY LED Përshkrimi Pranon sinjale nga telekomanda. IR Censori i Mos vendosni asgjë afër censorit, pasi që funksioni Telekomandës i tij mund të ndikohet nga kjo. Indikatori i Ndizet drita e kuqe në mënyrën standby. Ndizet Telekomandës...
Page 173
VIVAX PANELI I KONTROLLIT Shfaq \ Zhduk ikonen: Kur nuk shfaqet "ikona e butonit", shtypni tastin e vendosur në fund të kabinetit. Ikona e çelësit do të shfaqet siç tregon fotoja (Foto 1). Ikona e çelësit do të fiket automatikisht pas 5 sekondash pasiviteti.
VIVAX PASME E TV SHËNIME: Porti ANT (S2): Vetëm modeli T2S2 SHËNIME Fotografia është vetëm si referencë. Kontrolloni kyçëset për pozitë dhe lloj para se të bëni lidhje. Lidhjet e dobëta mund të rezultojnë në probleme të pamjes ose ngjyrës. Sigurohuni që të gjitha lidhjet janë të sigurta dhe të forta.
Page 175
VIVAX ► ANT (75 ) (S2) Lidhni një antenë satelitore ose një kabllo satelitore (alternativë) Antenë satelitore ANT 75 S2 Ajo nuk është furnizuar me TV SAT Connector për antenë satelitore ► HDMI1, HDMI2. HDMI3 lidhja Digital Lidhni HDMI kabllo me A/V pajisje të jashtme.
Page 176
VIVAX SHËNIME Kur lidhni disk të fortë ose USB hab, gjithmonë lidhni adaptuesin e rrymës të pajisjes së lidhur me furnizimin e rrymës. Tej kalimi i konsumimit të plotë të rrymës mund të rezultojë në dëmtim. Konsumimi maksimal i rrymës është 500 mA.
Page 177
VIVAX ► COMMON INTERFACE (CI+ INTERFEJS KRYESOR) Vëni CI modulin për shikim të shërbimeve të penguara si kanale të paguhen ose disa HD kanale. SHËNIME Para se të vëni hiqni CI modulin, sigurohuni që TV-ja është e shkyçur. Pastaj vëni CI kartën në...
VIVAX TELEKOMANDA 1. POWER: Shtypni ON / OFF TV. 2. MUTE : Heshtur të shëndoshë 3. Susta NUMERIKE (0-9): Sherben per shënimin e numrave. Mund t8 përdoret per zgjedhje direkte të ATV dhe DTV kanaleve. Për shënim të shifres gjatë...
Page 179
VIVAX 19. CANCEL / |◄◄: TXT Mënyrë: Gjatë kohës TXT ana e, shtypni butonin për të kthyer në mënyrë të TV. Kur ajo gjen faqen e kërkuar, në krye të foto TV shfaqet në numrin e palëve. Shtypni butonin përsëri të kthehet në ekran TXT për të...
VIVAX ► Vënia e baterive në Telekomandë 1. Rrëshqitni kapakun e pasme për të hapur pjesën e baterive në telekomandë. 2. Vëni dy bateri të madhësisë AAA. Sigurohuni që keni përputhur (+) dhe ( - ) fundet e baterisë me (+) dhe ( - ) fundet e shënuara në pjesën e baterive në...
Page 181
VIVAX PËRDORIMI I TELEKOMANDËS • Kyçja dhe shkyçja e TV-së tuaj • Shkyçja e mënyrës standby: Shtypni [ ( | ) Power Standby] në anën e pasme të panelit RHS ose në telekomandë për të kyçur mënyrën standby. Mund të...
Page 182
VIVAX • Ngrirja e pamjes Shtypni [Still] butonin për të ngrirë pamjes në çfarëdo moment. Shtypni përsëri për të vazhduar me lëvizje normale. • Rregullimi i kohëmatësit të gjumit Mund të specifikoni se sa gjatë doni të presë TV-ja juaj para se të shkyçet automatikisht.
VIVAX FUNKSIONET THEMELORE Zgjidhni Burimin Hyrës 1. Shtypni SOURCE butonin për të shfaqur listën e burimeve hyrëse, 2. Shtypni ▼ / ▲ tonin për të zgjedhur burimin hyrës që doni të vëni,a 3. Shtypni ENTER butonin për të vënë burimin hyrës, Shtypni EXIT butonin për të...
Page 184
VIVAX Auto Tuning Rregullim i parë ATV, shtypni Menu dhe shigjetën e majtë për të kapërcyer ATV Rregullimin, Rregullim i Dytë DTV, shtypni Menu dhe shigjetën e majtë për të kapërcyer rregullimin DTV. Gjatë kohës së ATV (programit televiziv analog), ju mund të shtypni butonin MENU dhe shigjeta majtas për të...
VIVAX VEPRIMI ME MENYNË KRYESORE CHANNEL (Menyja e Kanaleve) Shtypni MENU butonin për të shfaqur menynë kryesore. Shtypni ◄ / ► butonin për të zgjedhur KANAL në menynë kryesore u. Shtypni ▼ / ▲ butonin për të zgjedhur për të zgjedhur opsionin që...
Page 186
VIVAX ATV Manual Tuning (ATV Rregullim me dorë) Current CH Vëni numrin e kanalit. Color System Zgjidhni sistemin e ngjyrës (Sisteme në dispozicion: AUTO,PAL , SECAM , NTSC) Sound System Zgjidhni sistemin e zërit Fine-Tune Rregulloni frekuencën e kanalit hollësisht.
Page 187
VIVAX DTV Manual Tuning (DTV Rregullim me dorë) Shtypni ▼ / ▲ butonin për të zgjedhur DTV Manual Tuning, pastaj shtypni ENTER butonin për të hyrë në nën- meny. Shtypni ◄ / ► butonin për të zgjedhur kanalin, pastaj shtypni ENTER butonin për të...
Page 188
VIVAX Shtypni butonin e verdhë për të hyrë në menynë e poshtme shfaqet. Nëse koha nuk është futur mirë do të shfaqet paralajmëruar për konfliktin. Signal Information (Informata të Sinjalit) Shtypni ▼ / ▲ butonin për të zgjedhur Informata të Sinjalit, shtypni the OK butonin për të...
Page 189
VIVAX Shtypni ENTER butonin për të rregulluar. Pasi të përfundoni me rregullimin, shtypni ENTER butonin për të ruajtur dhe për kthim në menynë e mëparshme. Auto Tuning Shtypni ▼ / ▲ butonin për të zgjedhur Auto Kërkim, pastaj Shtypni ENTER / ►...
Page 190
VIVAX PICTURE (Menyja e Pamjes) 1. Shtypni MENU butonin për të shfaqur menynë kryesore. 2. Shtypni ◄ / ► butonin për të zgjedhur PICTURE në menynë kryesore. 3. Shtypni ▼ / ▲ butonin për të zgjedhur opsionin që dëshironi ta rregulloni në...
Page 191
VIVAX Color Rregulloni ngopjen e ngjyrës sipas dëshirës tuaj. Tint Përdoret për kompensim të ngjyrës së ndërruar me transmisionin në NTSC kod. Sharpness Rregulloni majat në detajet e pamjes. Colour Temp Ndryshoni ngjyrën e pamjes. Shtypni ▼ / ▲ butonin për të zgjedhur Temperaturën e Ngjyrës, pastaj shtypni...
Page 192
VIVAX HDMI Mode Vendosja sinjal njohje HDMI burim, në varësi të burimit të sinjalit HDMI. Press ▼ / ▲ për të zgjedhur opsionin HDMI Mode, pastaj shtypni Enter për të hyrë nën-menynë për të rregulluar. SOUND MENU (Menyja e Zërit) 1.
Page 193
VIVAX Sound Mode (Sound Mënyrë) Shtypni ▼ / ▲ butonin për të zgjedhur Mënyrën e Zërit, pastaj shtypni ENTER butonin për të hyrë në nën-meny. Shtypni ▼ / ▲ butonin për të zgjedhur. Mund të ndryshoni vlerën e Treble dhe Bass kur zëri është...
Page 194
VIVAX TIME MENU (Menyja e Kohës) Shtypni MENU butonin për të shfaqur the menynë kryesore. Shtypni ◄ / ► butonin për të zgjedhur TIME in the menynë kryesore. Shtypni ▼ / ▲ butonin për të zgjedhur opsionin që dëshironi ta rregulloni në...
Page 195
VIVAX Auto Standby Shtypni ▼ / ▲ butonin për të zgjedhur Auto StendBaj, pastaj shtypni ENTER butonin për të hyrë në nën-meny. Shtypni ▼ / ▲ dhe ENTER butonin për të zgjedhur. Këshilla: Nëse telekomanda nuk bën veprime në kohën e hipotezës, do të mbyllet automatikisht. Nëse bëni ndonjë...
Page 196
VIVAX 2. Shtypni Enter/◄ / ► butonin për të rregulluar. 3. Pasi të përfundoni me rregullime, shtypni MENU butonin për kthim në menynë e mëparshme Lock System Lock System Shtypni ▼ / ▲ butonin për të zgjedhur Mbyllje të Sistemit, pastaj shtypni ENTER butonin për të...
Page 197
VIVAX Hotel Mode (Mënyra Hotel) 1. Shtypni ▼ / ▲ butonin në telekomandë për të zgjedhur Mënyrën Hotel në menynë Lock. 2. Shtypni Enter butonin në telekomandë për të hyrë në nën-meny. 3. Pasi të përfundoni me rregullimet, shtypni MENU butonin për të ruajtur dhe për kthim në...
Page 198
VIVAX SETUP MENU (Menyja e Rregullimit) Shtypni MENU butonin për të shfaqur menynë kryesore. Shtypni ◄ / ► butonin për të zgjedhur SETUP në menynë kryesore. 1. Shtypni ▼ / ▲ butonin për të zgjedhur opsionin që dëshironi të rregulloni në...
Page 199
VIVAX Audio Languages Shtypni ▼ / ▲ butonin për të zgjedhur Audio Gjuhë, pastaj shtypni ENTER butonin për të hyrë në nën-meny. Shtypni ◄ / ► butonin për të zgjedhur Të Parën e Audio Gjuhës. Shtypni ▼ / ▲ / ◄ / ► butonin për të...
Page 200
VIVAX Blue Screen Shtypni ▼ / ▲ butonin për të zgjedhur Blue Screen, pastaj shtypni ENTER butonin për të zgjedhur On ose Off. First Time Installation - Setup Wizard Shtypni ▼ / ▲ butonin për të zgjedhur Setup Wizard, pastaj shtypni ENTER butonin për të...
Page 201
VIVAX SCREEN ((Menyja e Ekranit PC) Press MENU butonin për të shfaqur menynë kryesore. 1. Press ◄ / ► butonin për të zgjedhur SCREEN në menynë kryesore SCREEN. ENTER 2. Shtypni butonin për të rregulluar. 3. Pasi të mbaroni me...
Page 202
VIVAX MEDIA OPERATION (VEPRIMI ME MEDIA) Shënim: Para se të punoni me menynë Media, vëni pajisjen USB, pastaj shtypni SOURCE butonin për të vënë Burimin e Hyrjes në Media. Shtypni ▼ / ▲ butonin për të zgjedhur Media në menynë e burimit, pastaj Shtypni ENTER butonin për të...
Page 203
VIVAX Music Menu (Menyja e Muzikës) Shtypni ◄ / ► butonin për të zgjedhur MUSIC in the menynë kryesore, pastaj Shtypni ENTER butonin për të hyrë. Shtypni EXIT butonin për kthim në menynë e mëparshme dhe dilni nga menyja për anulim.
Page 204
VIVAX Shtypni ◄ / ► butonin për të zgjedhur diskun që doni të dëgjoni, pastaj shtypni ENTER butonin për të hyrë. Shtypni ◄ / ► butonin për të zgjedhur opsionin e kthimit në menynë e mëparshme. Movie menu (Menyja e Filmave) Shtypni ◄...
Page 205
VIVAX Text menu (Menyja e Tekstit) Shtypni ◄ / ► butonin për të zgjedhur TEXT në menynë kryesore, pastaj shtypni ENTER butonin për të hyrë. Shtypni Exit butonin për kthim në menynë e mëparshme dhe dilni nga menyja për të anuluar.
Page 206
VIVAX INFORMACIONE TË TJERA Mënjanim i Problemeve Nëse televizori nuk funksionon si zakonisht ose duket të jetë me defekte, ju lutemi lexoni me kujdes këtë pjesë. Shumë çështje operative mund të zgjidhen nga përdoruesit. Është gjithashtu e këshillueshme të shkyçet TV nga priza e rrymës në mur për 60 sekonda ose më...
VIVAX • Një pajisje elektrike mund të ndikojë në TV- në. Shkyçni çfarëdo pajisjeje elektrike që Zëri dhe pamja janë të keni, nëse pengesat zhduken, lëvizni pajisjen penguara ose me valë. më larg TV-së. • Vëni prizën e fuqisë të TV-së në prizë tjetër të...
Page 208
VIVAX .dat MPEG-1 MPEG-4 SP/ASP, H.263/H.264, .mp4 HEVC Max Resolution: MPEG-1, MPEG-2 720x576 Max Data Rate: 40 MPEG-2 Mbps .rm*/.rmvb Max Resolution: RV30/RV40 COOK, MP2 1920x1080 Sample Rate: .mp3 8K~48KHz Bit Rate: 32K~320Kbps AUDIO Sample Rate: 16K~48KHz Bit Rate: .m4a/.aac --...
VIVAX Specifikime Teknike Emri i modelit TV-32LE112T2 TV-32LE112T2S2 TV-40LE112T2S2 732 x 471 x 181 904 x 567 x 207 Madhësia me bazën (mm) Madhësia pa bazën (mm) 732 x 434 x 86 904 x 518 x 82 Pesha me bazën (kg) Pesha pa bazën (kg)
Të dhënat dhe fleta e informacionit futen në bazën e të dhënave EPREL. Për më shumë informacion dhe Fletën e Informacionit të Produktit ju lutemi skanoni kodin QR në etiketën e energjisë vizitoni faqen internetit të Vivax: www.vivax.com TV-32LE112T2 TV-32LE112T2S2 TV-40LE112T2S2...
Page 211
LED TV-32LE112T2 LED TV-32LE112T2S2 LED TV-40LE112T2S2 Instruction Manuals HIGH-DEFINITION MULTIMEDIA INTERFACE...
Page 213
VIVAX CONTENTS Welcome Important Safety Instructions Installation Stand Installation Wall Installation TV Front Control Panel Antenna and Power Connection TV Rear Connections Remote Controller Installing batteries in the Controller Using the Remote Control Basic Features Select Input Source First Time Installation...
VIVAX ENG WELCOME This device lives up to the highest standards, innovative technology and high user comfort. With this TV you can do it fast and simple, whilst in the comfort of your living room. Media player — access your music, pictures and videos...
Page 215
VIVAX The flash with the symbol of arrowhead, inside an equilateral triangle alerts the user about the presence of a dangerous tension not isolated inside the product which can be sufficiently powerful to constitute a risk of electrocution. The point of exclamation inside an equilateral triangle...
VIVAX ENG IMPORTANT SAFETY INSTRUCTIONS 1. Read, Retain, Follow All Instructions Read all safeties and operations about the TV. Retain them safely for future reference. Follow all operations and instructions accordingly. WARNING: People (including children) with reduced physical, nervous or mental disabilities or who lack...
Page 217
VIVAX 7. Ventilation Slots and openings in the cabinet are provided for ventilation and to ensure reliable operation for the TV and to protect it from overheating. Do not cover the ventilation openings in the cabinet and never place the set in a confined space such as built-in cabinet unless proper ventilation is provided.
Page 218
VIVAX ENG such power lines or circuits as contact with them might be fatal. 12. Overloading Do not overload wall outlets and extension cords as this can result in a risk of fire or electric shock. 13. Object and Liquid Entry...
Page 219
VIVAX - If the TV has been exposed to rain or water. - If the TV operates abnormally by following the operating instructions. Adjust only those controls that are covered by the operating instructions as an improper adjustment of other controls may result in...
Page 220
VIVAX ENG 21. Power cord and Plug should be easily accessible. Do not put a TV or furniture on the power cord. A damaged power cord or plug can cause fire or electric shock. Do not bend or squeeze the power cord. Unplug your TV from main supply to hold the plug and pull it from the power outlet.
Page 221
VIVAX 23. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of knowledge and experience to use the appliance, unless they are supervised by a person who is responsible for their safety or you're not...
VIVAX ENG STAND INSTALLATION Notes The TV screen is very fragile, and must be protected at all times when removing the base stand. Be sure that no hard or sharp object, or anything that could scratch or damage the screen, come into contact with it. DO NOT exert pressure on the front of the TV at any time because the screen could crack.
VIVAX Wall mount installation Bracket Wall 200mm Wall 100mm Cement bolt Remove the stand before installing the TV on the wall mount. If you install the TV on a ceiling or slanted wall, it may fall and result in severe injury.
VIVAX ENG TV FRONT IR Senzor STANDBY LED Description Receive remote signals from the remote control. IR Remote Sensor Do not put anything near the sensor, as its function may be affected. Remote Indicator Red light up in standby mode. NOTES The Picture is Only for Reference.
VIVAX CONTROL PANEL Display \ Hide key icon: When there is no „button icon“ popping up, press the key positioned on the bottom of the cabinet. The key icon will pop up like the picture shows (Pic icon will automatically turn off after 5 seconds of inactivity.
VIVAX ENG TV REAR NOTE: Model TV-32LE112T2 does not contain an „ANT (S2)“ socket. NOTES The Picture is Only for Reference. Check the jacks for position and type before making any connections. Loose connections can result in image or color problems. Make sure that all connections are tight and secure.
Page 227
VIVAX ► ANT 75 (S2) Connect (DVB-S2) an outdoor Satellite dish or Sat. Cable conection. (option, only models with Satellite Tuner) SAT Antenna ANT 75 S2 SAT cable socket ► HDMI1, HDMI2, HDMI3 Digital connection Connect an HDMI cable from an external A/V equipment.
Page 228
VIVAX ENG NOTES - When connecting a hard disk or a USB hub, always connect the mains adapter of the connected device to the power supply. Exceeding a total current consumption may result in damage. The maximum current consumption is 500mA.
Page 229
VIVAX ► COMMON INTERFACE (CI+) Insert the CI module for watching scrambled services like pay-tv channels or some HD channels NOTES Before you insert/remove the CI module, ensure that the TV is switched off. Then insert the CI card into the CI module in accordance with the Service Provider's instructions.
VIVAX ENG REMOTE CONTROLLER POWER: press for turning the TV On/Off MUTE : Mute sound NUMBER (0-9) button: pressing these buttons digits are entered. Channels on ATV and DTV are directly elected, Entering passwords for parental lock DTV/ATV: Switch between Analog...
Page 231
VIVAX 19. CANCEL / |◄◄ TXT Mode: During the search of TXT page, press button to return into TV mode. When the required page is found, the page number will appear at the top of the TV picture. Press button to return to the mode of TXT to browse this page.
VIVAX ENG ► INSTALLING BATTERIES IN THE REMOTE CONTROL Slide the back cover to open the battery compartment of the remote control. Insert two AAA size batteries. Make sure to match the (+) and ( - ) ends of the batteries with the (+) and ( - ) ends indicated in the battery compartment.
VIVAX USING THE REMOTE CONTROL • Turning your TV on and off Turning off to standby mode: Press [ ( | ) Power Standby] on the back RHS panel or on the remote control to switch to standby mode. You can activate the unit again by pressing [ ( I ) Power Standby].
Page 234
VIVAX ENG • Setting the sleep timer You can specify how long you want your TV to wait for before it automatically turns off. Pressing [SLEEP] button repeatedly will allow you to change the sleep timer mode: Off,15Min, 30Min, 45Min, 60Min, 90Min, 120Min and 240Min.
VIVAX BASIC FEATURES Select Input Source Press SOURCE button to display the input source list, Press ▼ / ▲ button to select the input source you want to, Press ENTER button to enter the input source, Press EXIT button to quit.
Page 236
VIVAX ENG AUTOMATIC INSTALLATION TV receiver can automatically search all channels and find all programs. Under option Tune Type you can select search ATV (Analogue programs) and ATV+DTV (Analogue and Digital programs). During search for ATV (Analogue TV programs) you can press MENU button and left arrow to skip ATV setup (if your region does not have the ATV program).
VIVAX MAIN MENU OPERATION CHANNEL MENU Press MENU button to display the main menu. Press ◄ / ► button to select CHANNEL in the main menu 1. Press ▼ / ▲ button to select the option that you want to adjust in the CHANNEL menu.
Page 238
VIVAX ENG ATV Manual Current CH (current channel) Set the channel number Color System Select the color system (Available System: AUTO,PAL, SECAM) Sound System Select the Sound system Fine Tune For fine of tuning frequency press ◄ or ► .
Page 239
VIVAX DTV Manual Tuning Press ▼ / ▲ button to select DTV Manual Tuning, then press ENTER button to enter sub-menu. Press ◄ / ► button to select channel, then press ENTER button to search program. Program Edit Press ▼ / ▲ button to select Program Edit, then press ENTER button to enter sub-menu.
Page 240
VIVAX ENG Press the yellow button to enter the interface shown below. When time is not entered in the right way, you will hear an alarm sound Signal Information Press ▼ / ▲ button to select Signal...
Page 241
VIVAX Press ENTER button to adjust. Press ▼ / ▲ button to select the option that you want to adjust in the CHANNEL menu. After finishing your adjustment, Press ENTER button to save and return to the previous menu.
VIVAX ENG PICTURE MENU 1. Press MENU button to display the main menu. 2. Press ◄ / ► button to select PICTURE sub-menu in the main menu. 3. Press ▼ / ▲ button to select the option that you want to adjust in the PICTURE menu.
Page 243
VIVAX Tint: Use in compensating color changed with the transmission in the NTSC code. Sharpness: Adjust the sharpness of the pcture Colour Temp Change the overall color cast of the picture. Press ▼ / ▲ button to select Color Temperature, then press ENTER button to enter sub-menu.
VIVAX ENG SOUND MENU 1. Press MENU button to display the main menu. 2. Press ◄ / ► button to select SOUND sub-menu in the main menu. 3. Press ▼ / ▲ button to select the option that you want to adjust in the SOUND menu.
Page 245
VIVAX Sports Enhances vocals for sports. Personal Select to customize picture settings. Note: The treble and bass are only available in Personal mode, you can adjust them as you like. Balance Press ▼ / ▲ button to select option, Press ◄ / ► button to adjust.
VIVAX ENG TIME MENU Press MENU button to display main menu. Press ◄ / ► button to select TIME in the main menu . 1. Press ▼ / ▲button to select the option that you want to adjust in the TIME menu.
VIVAX Auto Standby Press ▼ / ▲ button to select Auto Standby, then press ENTER button to enter sub-menu. Press ▼ / ▲ and ENTER button to select. Tips: The remote control does not make any operation in the hypothesis time, it will close down automatically.
Page 248
VIVAX ENG 2. Press ENTER/◄ / ► button to adjust. 3. After finishing your adjustment, Press ENTER button to return back to the previous menu Lock System. System Lock Press ▼ / ▲ button to select System Lock, then press ENTER button to make the following 3 options valid.
VIVAX Hotel Mode 1. Press ▼ / ▲ button on the remote control to select hotel mode in the Lock menu. 2. Press ENTER button on the remote control to enter the sub-menu. 3. After finishing your adjustment, Press MENU button to save and return back to the previous menu.
VIVAX ENG SETUP MENU Press MENU button to display the main menu. Press ◄ / ► button to select SETUP sub-menu in the main menu. 1. Press ▼ / ▲ button to select the option that you want to adjust in the SETUP menu.
Page 251
VIVAX Audio Languages Press ▼ / ▲ button to select Audio Languages, then press ENTER button to enter sub-menu. Press ◄ / ► button to select the primary of Audio Languages. Press ▼ / ▲ / ◄ / ► button to select the Audio Languages.
Page 252
VIVAX ENG Blue Screen Press ▼ / ▲ button to select Blue Screen, then press ENTER button to select On or Off. First Time Installation - Setup Wizard First Time Installation, then press ENTER button Press ▼ / ▲ button to select to enter Wizard menu for Auto TV setup and search cchannels.
VIVAX SCREEN (Only PC mod) Press MENU to select main menu. Press ◄ / ► to select SCREEN sub-menu in main menu (only in VGA-PC mod). 1. Press ▼ / ▲ to select option which you can adjust in menu SCREEN.
VIVAX ENG MEDIA OPERATION Note: Before operating Media menu,Plug in USB device,then press SOURCE button to set the Input Source to Media. Press ▼ / ▲ button to select MEDIA in the Source menu, then press ENTER button to enter.
VIVAX Music Menu Press ◄ / ► button to select MUSIC in the main menu, then press ENTER button to enter. Press EXIT button to return to the previous menu and exit menu to quit 44 ...
VIVAX ENG Press ◄ / ► button to select drive disk you want to listen or watch, then press ENTER button to enter. Press ◄ / ► button to select return option to the previous menu. Movie menu Press ◄ / ► button to select MOVIE in the main menu, then press ENTER button to enter.
VIVAX Text menu Press ◄ / ► button to select TEXT in the main menu, then press ENTER button to enter Press ◄ / ► button to select drive disk you want to watch, then press ENTER button to enter.
VIVAX ENG OTHER INFORMATION Troubleshooting If the TV does not operate as usual or appears to be faulty please read carefully this section. Many operational issues can be resolved by users. It is also advisable to unplug the TV from the AC socket on the wall for 60 seconds or more, then reconnect and start again.
Page 259
VIVAX • An electrical appliance may be affecting TV set. Turn off any appliances, if interference Sound and picture goes away, move appliance farther away distorted or appear wavy. from TV. • Insert the power plug of the TV set into another power outlet.
Page 260
VIVAX ENG MPEG-4 SP/ASP, .mov AAC, H.263/H.264, .mkv AC3*,PCM HEVC MOVIE .dat MPEG-1 MPEG-4 SP/ASP, H.263/H.264, .mp4 HEVC Max Resolution: MPEG-1, MPEG-2 720x576 Max Data Rate: 40 MPEG-2 Mbps .rm*/.rmvb Max Resolution: RV30/RV40 COOK, MP2 1920x1080 Sample Rate: 8K~48KHz Bit Rate: .mp3...
VIVAX TECHNICAL SPECIFICATIONS Model TV-32LE112T2 TV-32LE112T2S2 TV-40LE112T2S2 Size with stand (mm) 732 x 471 x 181 904 x 567 x 207 Size withouth stand (mm) 732 x 434 x 86 904 x 518 x 82 Weight with stand (kg)
The full text of the EU declaration of conformity is available at the following internet address: www.msan.hr/dokumentacijaartikala Product fiche Information sheet data entered into the EPREL database¨. For more info and Product Fiche, please scan QR code on the Energy label or visit Vivax web site: www.vivax.com TV-32LE112T2 TV-32LE112T2S2 TV-40LE112T2S2 51 ...
Need help?
Do you have a question about the LED TV-32LE112T2 and is the answer not in the manual?
Questions and answers
