Elecom M-DY10DR Series Manual

M-DY10DR/M-DY11DR
Product number: series
/ ELECOM01A
Manual
ENGLISH Wireless Mouse

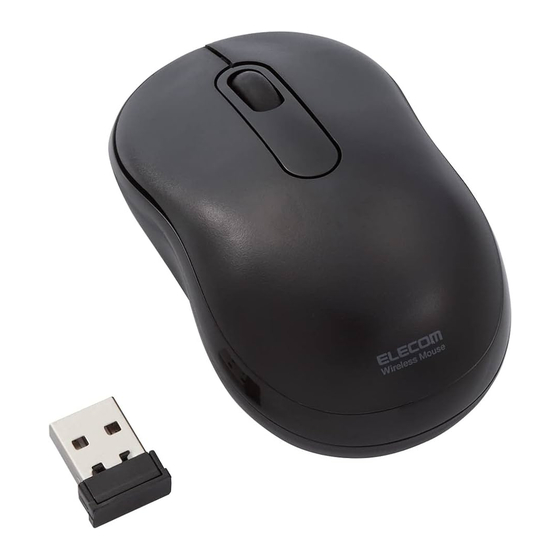

Name and function of each part
Mouse 2
4
3
5
1
6
7
9 8
* Illustrations of this manual are M-DY11DR's
Receiver unit
as the all names and functions are the
10
same with M-DY10DR's.
1 Left button 5 Optical sensor
2 Right button 6 Power switch
3 Wheel 7 Receiver-unit storage compartment
4 Power indicator light 8 Battery cover
It tells the timing of the battery replacement.
9 Battery-storage compartment
The base of the wheel illuminates in green for
10 USB connector (male)
a few seconds when the battery level gets low.
1
Inserting the Battery
Remove the battery cover.
Insert the battery.
Ensure that the battery is inserted with its
positive and negative ends oriented
correctly.
Attach the battery cover.
2
Turning the power On
Slide the power switch to the ON
position.
Power-saving mode
When the mouse is left untouched for a
fixed period of time while the power is ON,
it automatically shifts to power-saving
mode. The mouse is released from the
power-saving mode when it is touched.
* Mouse operation may be unstable for a
few seconds after returning from the
power-saving mode.
3
Connecting to a PC
Insert the receiver into the USB port. Start the PC.
Insert the receiver unit into the PC's
USB port.
USB port
Plug in the connector in the correct
place with the correct side facing up.
If you feel a strong resistance when
inserting the USB connector, check that
the shape and orientation of the
Receiver unit
connector is correct. Using excessive
force may damage the connector and
cause injury.
Do not directly touch the terminal area
of the USB connector.
The driver will be automatically
installed, and you will then be able to
use the mouse.
Specifications
Resolution 1000 dpi
Interface USB
Radio frequency 2.4 GHz band
Radio wave method GFSK
Operation distance Non-magnetic surface (e.g. wooden desk): approx. 10 m
Magnetic surface (e.g. steel desk): approx. 3 m
* These values were obtained in ELECOM's test environment and are
not guaranteed.
Dimensions Mouse:
(W × D × H) Approximately 51 mm × 84 mm × 36 mm (M-DY10DR)
Approximately 58 mm × 95 mm × 39 mm (M-DY11DR)
Receiver unit:
Approximately 15 mm × 18 mm × 7 mm
Operating temperature/ 5°C to 40°C/90%RH or less (without condensation)
humidity
Storage temperature/ -10°C to 60°C/90%RH or less (without condensation)
humidity
Supported battery AAA alkaline battery, AAA manganese battery,
AAA nickel-metal hydride rechargeable battery
Operating time Estimated operating time when using an alkaline battery
Continuous operating time: approx. 94 hours
Continuous standby time: approx. 750 days
Estimated usage time: approx. 215 days
The above is assuming the computer is used for eight hours a day with
5% of that time spent operating the mouse.
Supported OS Windows 10, Windows 8.1, Windows RT8.1, Windows 7, Windows
® ® ® ®
Vista ® , Windows ® XP, Macintosh OS X 10.11, Macintosh OS X 10.10
(Updating the OS or installing a service pack may be necessary.)
M-DY10DR/M-DY11DR
제품번호: 시리즈
/ ELECOM01A
한국어 취급설명서
무선 마우스
각 부분의 명칭 및 기능
마우스 본체 2
4
3
5
1
6
7
9 8
* 이 설명서의 그림은 M-DY11DR의
리시버 유닛
삽화이며 모든 이름과 기능이
10
M-DY10DR의 것과 동일합니다.
1 좌 버튼 5 광학식 센서
2 우 버튼 6 전원 스위치
3 휠 7 리시버 유닛 수납부
4 건전지 잔량 표시 램프 8 전지 커버
9 전지 수납부
건전지 교체 시기를 나타냅니다.
배터리 레벨이 낮아지면 휠 바닥이 10 USB 커넥터(수컷)
녹색으로 몇 초 동안 켜집니다.
1
전지 삽입
전지 커버를 분리합니다.
전지를 삽입합니다.
전지의 극과 극 방향을
올바르게 삽입하십시오.
전지 커버를 원래대로 부착합니다.
2
전원 켜기
전원 스위치를 ON 위치로
슬라이드시킵니다.
마우스의 절전 모드에 대해
전지의 소모를 억제하기 위해, 전원
스위치가 ON 상태에서 조작 없이 일정
시간이 지나면, 마우스가 자동으로 절전
모드로 이행합니다.
마우스를 움직이면 절전 모드에서
벗어납니다.
※절전 모드에서 벗어난 후 2~3초간은
마우스 조작이 불안정할 수 있습니다.
3
컴퓨터 접속
이 부분에 삽입합니다.
컴퓨터를 부팅합니다.
리시버 유닛을 컴퓨터 USB 포트에
삽입합니다.
커넥터 방향과 삽입 방향을 정확히
USB 포트
확인하십시오.
삽입 시에 강한 저항을 느낄 때에는
커넥터의 모양과 방향이 올바른지
확인하십시오. 무리하게 삽입하면
리시버 유닛
커넥터가 파손되거나 고장날 수
있습니다.
USB 커넥터의 단자 부분을 만지지
마십시오.
드라이버가 자동으로 설치되며,
마우스를 사용할 수 있습니다.
기본 사양
카운트 수 1000 카운트
대응 인터페이스 USB
전파 주파수 2.4GHz 대
전파 방식 GFSK 방식
전파 도달 거리 비자성체 ( 나무판 등 ): 약 10m
자성체 ( 철판 등 ): 약 3m
※본사 환경에서의 테스트 결과이며 보증 값은 아닙니다 .
외형 치수 마우스 본체 :
( 폭 x 깊이 x 높이 ) 약 51 mm × 84 mm × 36 mm (M-DY10DR)
약 58 mm × 95 mm × 39 mm (M-DY11DR)
리시버 유닛 :
약 15 mm × 18 mm × 7 mm
동작 온도 / 습도 5℃～ 40℃ / ～ 90% RH( 단 , 결로가 없을 때 )
보존 온도 / 습도 -10℃～ 60℃ / ～ 90% RH( 단 , 결로가 없을 때 )
대응 전지 AAA 알칼리 건전지 , AAA 망간 건전지 , AA 니켈수소 2 차전지
동작 시간 알칼리 건전지 사용 시 기준
연속 동작 시간 : 약 94 시간
연속 대기 시간 : 약 750 일
예상 사용 가능 시간 : 약 215 일
(1 일 8 시간 컴퓨터 조작 중 5% 를 마우스 조작에 할당한 경우 )
Supported OS Windows 10, Windows 8.1, Windows RT8.1,
® ® ®
Windows ® 7, Windows Vista ® , Windows ® XP,
Macintosh OS X 10.11, Macintosh OS X 10.10
( 각 OS 의 최신 버전으로의 업데이트나 서비스팩의 설치가 필요할
수 있습니다 .)
M-DY10DR/M-DY11DR
产品编号: 系列
/ ELECOM01A
使用说明书
中文・简体 无线鼠标
各部分的名称及其作用
鼠标本体 2
4
3
5
1
6
7
9 8
*本手册的插图为 M-DY11DR，所有名称
接收器
和功能与 M-DY10DR 相同。
10
1 左键 5 光学传感器
2 右键 6 电源键
3 滚轮 7 接收单元存放部
4 电池余量指示灯 8 电池盖
9 电池存放部
此时表明应更换电池。
10 USB连接器（公）
当电池电量不足时，轮子底部会亮起绿灯几
秒钟。
1
插入电池
拆下电池盖。
插进电池。
请正确插入电池正极和负极的方向。
装回电池盖。
2
接通电源
使电源开关滑到ON的位置。
关于鼠标的省电模式
为了抑制电池消耗，在将电源开关置于
ON 的状态时隔一段时间不操作，鼠标自
动进入省电模式。
移动鼠标，从省电模式恢复。
※从省电模式恢复后的 2-3 秒期间，鼠
标操作有时不稳定。
3
连接到计算机
插入这一部分。
启动计算机。
将接收器插入计算机的 USB 端口。
请仔细确认接头的方向和插入部位。
USB 端口
插入时如果感到强的阻力，请确认接头
的形状和方向是否正确。强行插入可能
导致接头破损或者人身伤害。
请不要触摸 USB 接头的端子部。
接收器
驱动程序将自动安装，自此即可进
行使用鼠标。
基本规格
分辨率 1000 DPI
支持接口 USB
电波频率 2.4GHz 频段
电波方式 GFSK 方式
电波传播距离 非磁性体 （木桌等） ： 约 10 m
磁性体 （铁桌等） ： 约 3 m
※ 这是在本公司环境下的测试值，并非保证值。
外观尺寸 鼠标本体 :
（宽 × 深 × 高） 约 51 mm × 84 mm × 36 mm (M-DY10DR)
约 58 mm × 95 mm × 39 mm (M-DY11DR)
接收器 :
约 15 mm × 18 mm × 7 mm
工作温度 / 湿度 5 ℃ ～ 4 0 ℃ ， 相 对 湿 度 最 高 9 0 % （ 但 无 结 露 ）
存放温度 / 湿度 1 - 0 ℃ ～ 6 0 ℃ ， 相 对 湿 度 最 高 9 0 % （ 但 无 结 露 ）
适用电池 7 号碱性干电池、7 号锰干电池、7 号镍氢二次电池
工作时间 使用碱性干电池时的大致时间
连续工作时间 ： 约 94 小时
连续待机时间 ： 约 750 天
估计可用时间 ： 约 215 天
（假设 1 天使用计算机 8 小时，其中 5% 的时间在操作鼠标）
支持的操作系统 Windows ® 10、Windows ® 8.1、Windows ® RT8.1、
Windows ® 7、Windows Vista ® 、Windows ® XP、
Macintosh OS X 10.11、Macintosh OS X 10.10
（有时需要升级到各操作系统的最新版本，或者安装服务包。 ）
M-DY10DR/M-DY11DR
產品編號: 系列
/ ELECOM01A
使用說明書
中文 ・繁體 無線滑鼠
各部位名稱及功能
滑鼠本體 2
4
3
5
1
6
7
9 8
*此手冊的圖片適用 M-DY11DR，所有名
接收器
稱和功能皆與 M-DY10DR 相同。
10
1 左鍵 5 光學式感應器
2 右鍵 6 電源開關
3 滾輪 7 接收器收納部位
4 電池殘餘量顯示燈 8 電池蓋
9 電池收納部位
指示更換電池的時間。
電池電量過低時，輪子底部會閃綠色數秒 10 USB連接器（公）
鐘。
1
放入電池
拆下電池蓋。
放入電池。
請正確對準電池正負方向。
重新蓋回電池蓋。
2
打開電源
將電源開關滑至 ON 的位置。
關於滑鼠的省電模式
為了減少電池耗電，電源開關在 ON 的
狀態下沒有操作，經過一定時間之後，
滑鼠會自動變成省電模式。
若是移動滑鼠，就會從省電模式復原。
※從省電模式復原後的 2 ～ 3 秒，滑鼠
操作可能變得不穩定。
3
連結電腦
插入此部分
開啟電腦。
將接收器插入電腦USB埠。
請確認連接器方向與插入部位。
USB 埠
插入時，感到強大阻力的情況下，請
確認連接器的形狀和方向是否正確。
若強行塞入，可能造成連接器破損或
受傷。
接收器 請勿觸碰 USB 連接器的端子部。
驅動器自動安裝後，即可使用滑鼠。
基本規格
解析度 1000 dpi
適用介面 USB
電波頻率 2.4GHz 頻段
電波方式 GFSK 方式
電波距離 非 磁 性 物 體 （ 木 桌 等 ） ： 約 1 0 m
磁 性 物 體 （ 鐵 桌 等 ） ： 約 3 m
※ 這是本公司環境下的測試值，並非保證。
外型尺寸 滑鼠本體 :
（寬 × 深 × 高） 約 51 mm × 84 mm × 36 mm (M-DY10DR)
約 58 mm × 95 mm × 39 mm (M-DY11DR)
接收器 :
約 15 mm × 18 mm × 7 mm
動作溫度 / 濕度 5 ℃ ～ 4 0 ℃ / ～ 9 0 % R H （ 必 須 無 水 氣 凝 結 ）
存放溫度 / 濕度 1 - 0 ℃ ～ 6 0 ℃ / ～ 9 0 % R H （ 必 須 無 水 氣 凝 結 ）
適用電池 四號鹼性乾電池、四號碳氫乾電池、四號鎳氫充電電池
操作時間 使用鹼性乾電池時的時間
連續操作時間：約 94 小時
連續待機時間：約 750 天
預期可使用時間：約 215 天
（假設 1 天使用 8 小時電腦，其中 5% 時間使用滑鼠）
支援 OS Windows 10 、Windows 8.1 、Windows RT8.1 、
® ® ®
Windows ® 7 、Windows Vista ® 、Windows ® XP 、
Macintosh OS X 10.11 、Macintosh OS X 10.10
（可能必須更新至各 OS 的最新版本，或者安裝服務包。 ）
M-DY10DR/M-DY11DR
Nomor produk: Seri
/ ELECOM01A
Bahasa Indonesia Manual
Mouse nirkabel
Nama dan fungsi setiap bagian
Mouse 2
4
3
5
1
6
7
9 8
* Gambar pada panduan ini adalah untuk
Unit penerima
M-DY11DR oleh karena semua nama dan
10
fungsi adalah sama dengan M-DY10DR.
1 Tombol kiri 5 Sensor optik
6 Pengalih daya
2 Tombol kanan
7 Kompartemen penyimpanan unit penerima
3 Roda
8 Tutup baterai
4 Indikator daya sisa baterai
Memberitahukan waktu penggantian 9 Kompartemen penyimpanan baterai
baterai.
10 Konektor USB (jantan)
Dasar roda akan menyala hijau selama
beberapa detik saat baterai sudah
lemah.
1
Menyisipkan baterai
Lepas tutup baterai.
Sisipkan baterai.
Pastikan bahwa baterai disisipkan dengan
arah ujung positif dan negatif dengan
benar.
Pasang tutup baterai.
2
Nyalakan daya
Geser pengalih daya ke posisi ON.
Mode hemat daya
Apabila mouse tidak disentuh selama
beberapa waktu saat daya dalam posisi ON,
mouse otomatis berpindah ke mode hemat
daya. Apabila disentuh, mouse tidak dalam
mode hemat daya lagi.
* Pengoperasian mouse mungkin tidak stabil
selama beberapa detik setelah kembali dari
mode hemat daya.
3
Menyambungkan ke PC
Sisipkan penerima ke port USB.
Nyalakan PC.
Sisipkan unit penerima ke dalam
port USB PC.
Port USB Pastikan untuk memeriksa arah konektor
dan letak penyisipan.
Jika Anda kesulitan memasukkan
konektor USB, pastikan bahwa bentuk dan
arah konektor sudah benar. Jika
Unit penerima
dipaksakan konektor dapat rusak dan
menyebabkan cedera.
Jangan sentuh area terminal konektor
USB secara langsung.
Driver akan otomatis terpasang dan
Anda dapat menggunakan mouse.
Spesi kasi dasar
Resolusi 1000 dpi
Antar muka USB
Frekuensi radio Pita 2,4 GHz
Metode gelombang radio Modulasi GFSK
Jangkauan gelombang Permukaan yang tidak mengandung magnet (meja kayu, dll.): sekitar 10 m
radio Permukaan magnetik (meja baja, dll.): sekitar 3 m
* Nilai ini didasarkan pada pengujian ELECOM dan bukan untuk menjamin
performa.
Dimensi (L x P x T) Mouse:
Sekitar 51 mm × 84 mm × 36 mm (M-DY10DR)
Sekitar 58 mm × 95 mm × 39 mm (M-DY11DR)
Unit penerima:
Sekitar 15 mm × 18 mm × 7 mm
Suhu operasi/kelembapan Suhu 5°C hingga 40°C/ 90% RH atau kurang (tanpa kondensasi)
Suhu/kelembapan Suhu -10°C hingga + 60°C/ 90% RH atau kurang (tanpa kondensasi)
penyimpana
Baterai Baterai kering alkaline AAA, baterai kering mangan AAA,
atau baterai nikel logam hidrida isi ulang AAA
Waktu pengoperasian Perkiraan waktu pengoperasian saat menggunakan baterai alkalin
Waktu pengoperasian berkelanjutan: sekitar 94 jam
Waktu siaga berkelanjutan: sekitar 750 hari
Perkiraan masa pakai baterai: sekitar 215 hari
Bila komputer digunakan selama 8 jam sehari, dengan 5% waktu tersebut
dihabiskan untuk mengoperasikan mouse menggunakan baterai alkaline.
OS yang didukung Windows® 10, Windows® 8.1, Windows® RT8.1, Windows® 7,
Windows Vista®, Windows® XP, Macintosh OS X 10.11, Macintosh OS X 10.10
(Mungkin perlu memperbarui OS atau memasang paket layanan.)
