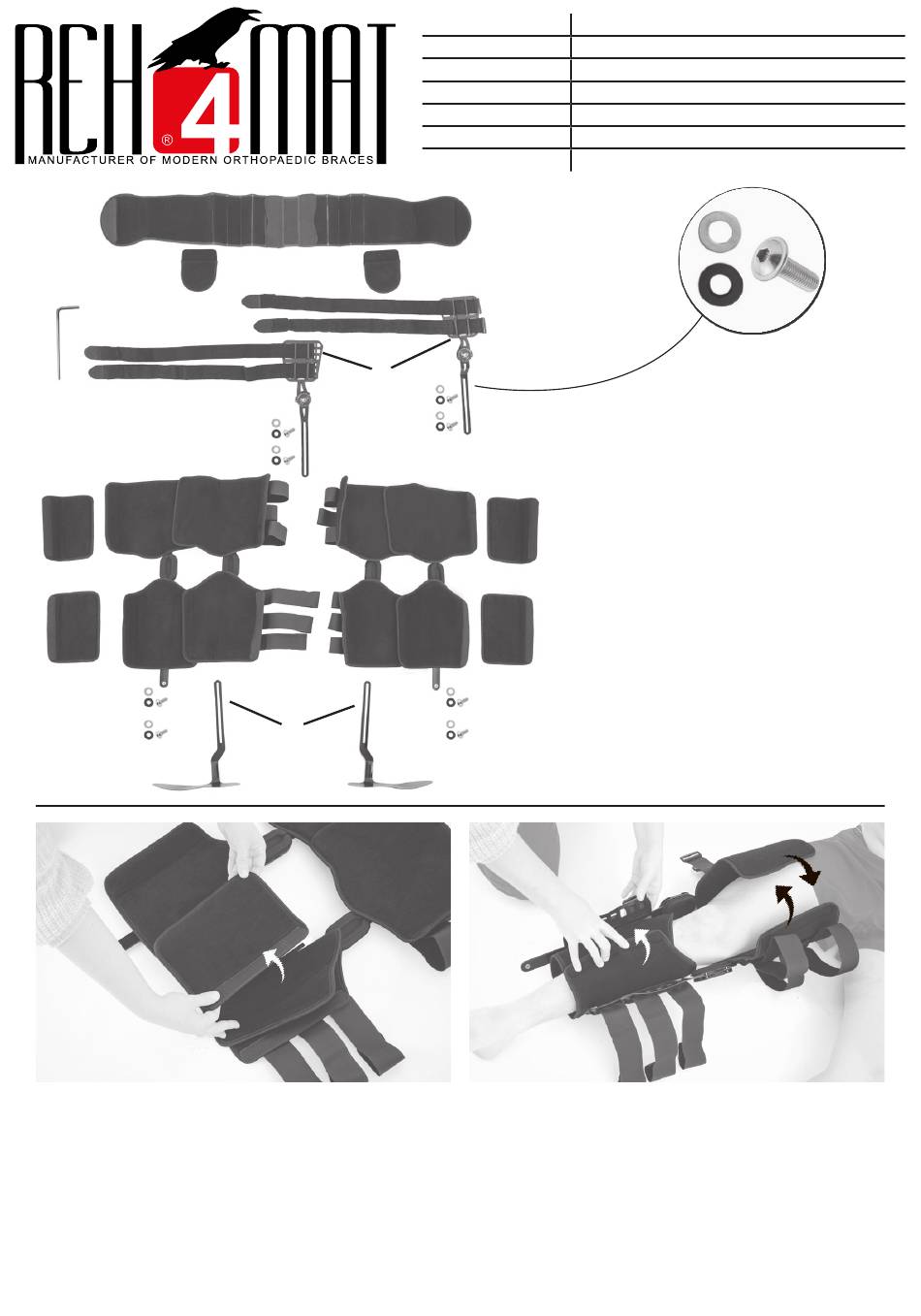

1. PL: Przed założeniem ortezy, rozepnij wszystkie
paski i ustaw odpowiedni obwód. Jeśli istnieje
potrzeba, zastosuj dodatkowe elementy
opasek (B), przypinając je na rzepy (1),
do elementów (A).
EN: Before putting on the brace, unfasten all straps
and set the appropriate circumference. If there is
a need, apply additional elements of the bands (B)
by fastening them with Velcro (1) fasteners to the
elements (A).
(D)
(E)
(F)
(C)
(B)
(1)
(A)
KOD KATALOGOWY
NAZWA HANDLOWA
MODEL
CODE
TRADE NAME
MODEL
(A)
(B)
(B)
2. PL: Załóż ortezę na nogi i zapnij opaski na rzepy
(2,3). Jeśli istnieje potrzeba, skoryguj
ustawienia szyn bocznych.
EN: Put the brace on your legs and close the
Velcro fasteners (2,3). If necessary, adjust
the side splints.
COMPLEX/2R DUAL
ORTEZA KOŃCZYNY DOLNEJ
COMPLEX/2R DUAL
COMPLEX/2R DUAL
LOWER-EXTREMITY SUPPORT
COMPLEX/2R DUAL
A. Elementy ortezy kończyny dolnej
Elements of the lower limb orthosis
B. Dodatkowe elementy opasek
Additional elements of the bands
C. Stopa z włókna węglowego
Carbon foot-drop brace
D. Kosz biodrowy
/ Hip basket
E. Osłony szyny /
Splint covers
F. Szyny biodrowe z pasami
Hip splints with additional belts
G. Klucz imbusowy
/ Allen key
PL: UWAGA!: Ortezę należy zakładać
w pozycji siedzącej lub leżącej.
EN: ATTENTION!: The brace should be
put on in a sitting or lying position.
(2)
8X
(3)
© Reh4Mat 09/2022
