Eaton P3-30/EA/SVB-SW-MCS Instruction Leaflet

05/18 IL03802006Z
P3-30/EA/SVB(-SW)-MCS
P3-30/V/SVB(-SW)-MCS
P3-30/EA/SVB(-SW)-MCS
ZFS(NT)...P3
2 x ST 3.9 x 19
1.2 Nm
(10.62 lb-in)
1 Nm
(8.85 lb-in)
P3-30/V/SVB(-SW)-MCS
ZFS(NT)...P3
4 x ST 3.9 x 19
1.2 Nm
(10.62 lb-in)
1 Nm
(8.85 lb-in)
Emergency On Call Service: Local representative (Eaton.eu/aftersales) or +49 (0) 180 5 223822 (de, en)

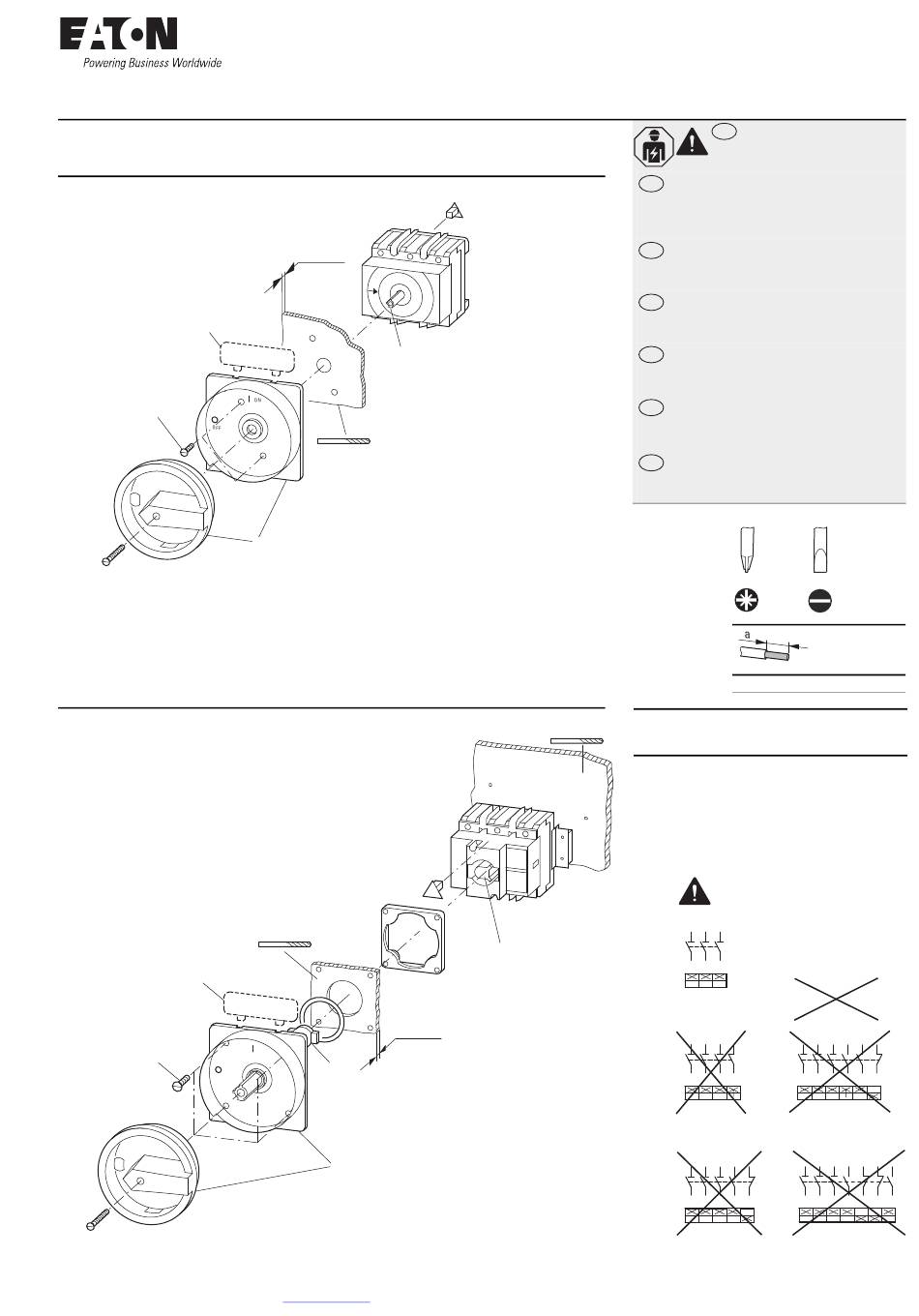

≦ 5 mm
(≦ 0.2")
AE-P3
Fig. 1
SVB-P3
SVB-SW-P3
Fig. 3
≦ 5 mm
(≦ 0.2")
DE-P3
SVB-P3
SVB-SW-P3
Instruction Leaflet
Montageanweisung
Notice d'installation
Instrucciones de montaje
Istruzioni per il montaggio
安 安 装说明 装说明
Инструкция по монтажу
de
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
es
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
it
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
zh
只允许专业人员和受过专业训练的人员进行
下列工作。
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
Manufactures code:
UL-File:
Fig. 2
CSA-File
UL 489
Suitable for 10 kA, 480 V max. rms sym when
protected by a Class RK5 fuse rated 30 A maximum.
AWG14 – 2
60° Cu wire only,
Tightening torque 26.5 lb-in
Caution: Does not provide over-current protection.
AZ-P3
Electric current! Danger to life!
en
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
Tension électrique dangereuse !
¡Corriente eléctrica! ¡Peligro de muerte!
Tensione elettrica: Pericolo di morte!
触电危险！ 触电危险！
Электрический ток! Опасно для жизни!
a
P3 13.5 mm (0.53")
61693
E148671
1342868 (LR12528)
L1 L2 L3
T1 T2 T3
I
0
P3... + UV-P3
P3...
L1 L2 L3 L1 L2 L3
1 3 5 N 1 3 5
2 4 6 N 2 4 6
T1 T2 T3 T1 T2 T3
I I
0 0
P3.../N P3.../N/HI11
L1 L2 L3 L1 L2 L3
5
1 3 5 13 21 1 3
2 4 6 14 22 2 4 6
T1 T2 T3
I I
0 0
P3.../HI11 P3.../2HI11
N 13 21
N 14 22
13 21 31 43
14 22 32 44
1/2
