Dear Customer
Congratulations! You have purchased a pool of superior quality and durability. To achieve the best possible results,
follow the instructions carefully. Failure to follow the installation procedures may result in damage to your pool or
property and void your warranty. We recommend that you make a preliminary study of the instruction booklet to
familiarize yourself with the different parts of your pool. Make sure that you understand each step thoroughly before
you begin assembling.
We strongly recommend having your pool installed by a professional.
WARNING: Be sure you have read and understand the "Safety Information" sheets
before you begin your pool installation.
WARNING: For your safety, your pool is not designed for diving and/or jumping head first.
1
Chart 1.1 - Grass removal area (Figure 1.1)
MODEL
DISTANCE (A-B)
10'x16'
1.82m (6' 0")
10'x19'
2.75m (9' 0")
10'x22'
3.65m (12' 0")
12'x18'
1.82m (6' 0")
12'x21'
2.75m (9' 0")
12'x24'
3.65m (12' 0")
15'x24'
2.75m (9' 0")
15'x30'
4.57m (15' 0")
18'x33'
4.57m (15' 0")
When selecting the site for your pool, take into account city by-laws regarding fences and utilities laws pertaining to electrical cables
as well as the landscaping which you are planning once the pool is installed.
Please do not dive. Diving may result in permanent injury or death.
SITE PREPARATION
RADIUS (R)
1.67m (5' 6")
1.67m (5' 6")
1.67m (5' 6")
1.98m (6' 6")
1.98m (6' 6")
1.98m (6' 6")
2.43m (8' )
2.43m (8' )
2.89m (9' 6")
ASSEMBLY INSTRUCTIONS
We wish you a most pleasant and refreshing summer.
WIDTH (D)
TOTAL LENGHT (E)
3.35m (11')
5.18m (17' 0")
3.35m (11')
6.09m (20' 0")
3.35m (11')
7.01m (23' 0")
3.96m (13')
5.79m (19' 0")
3.96m (13')
6.70m (22' 0")
3.96m (13')
7.62m (25' 0")
4.87m (16')
7.62m (25' 0")
4.87m (16')
9.44m (31' 0")
5.79m (19')
10.36m (34' 0")

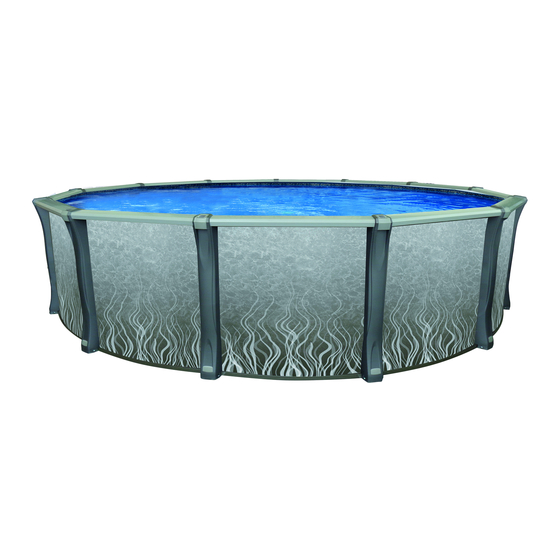

OVAL POOLS
WITH SIDE SUPPORTS
Trevi 211 / 213
CORRIDOR (F)
2.08m (6' 10")
2.99m (9' 10")
3.91m (12' 10")
2.08m (6' 10")
2.99m (9' 10")
3.91m (12' 10")
2.99m (9' 10")
4.82m (15' 10")
4.82m (15' 10")

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 211 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Trevi 211

Summary of Contents for Trevi 211

  • Page 1 ASSEMBLY INSTRUCTIONS OVAL POOLS WITH SIDE SUPPORTS Trevi 211 / 213 Dear Customer Congratulations! You have purchased a pool of superior quality and durability. To achieve the best possible results, follow the instructions carefully. Failure to follow the installation procedures may result in damage to your pool or property and void your warranty.
  • Page 2 SITE PREPARATION (continued) 1) Drive a stake into the ground at points A and B respecting the 4) Verify that the total length is consistent. (E) distance of the straight section between those two points (A-B). 5) Add 89cm (36”) wide trenches on each side, respecting the 2) Draw two half circles respecting the radius (R).
  • Page 3 BOTTOM DRAIN ASSEMBLY (if applicable) Dig a hole 30 cm (12") wide by approximately 25 cm (10") deep in the center of the circumference. From the center hole to the projected location of the pool motor, dig a 15 cm (6") wide trench. Place the removed soil aside to be used later to cover the hose.
  • Page 4 TENSION STRAPS ASSEMLBY (continued) 2) Refer to Illustration 4.1: If there is more than one metallic 3) Refer to Illustration 4.2.: Attach the assembled tension straps strap per row, assemble the straps together using 4 bolts and nuts to bottom braces on both sides, using four (4) bolts and nuts (BB) (BB) 1/4"...
  • Page 5 Using the round section bottom tracks and the bottom plates, start with the first plate of the round section. Repeat this procedure until the half circle is completed. Illustration 7.1 *Resin track 211 only. Illustration 7.2 NUT 1/4” SHORT BOLT FASTENER 1/4”-20 X 5/8”...

  • Page 6: Wall Installation

    WALL INSTALLATION Add sand. Choose the filter location beside a round section (never in a straight section). The starting point should be at that location where the skimmer and return holes are, and as close as possible to the fil- tration system.
  • Page 7 SAND BASE FINISHING You can now spread approximately 4" (10 cm) of compacting sand all around the inside base of the wall in order to protect the liner WALL from the sharp edges of the bottom wall tracks and the stone dust 12"...
  • Page 8 VINYL LINER INSTALLATION (continued) Installation detail of a bead liner with top track. Fill the pool with water up to the base of the wall before stopping Hang the liner on the top of the wall and install the top track to se- and removing the vacuum cleaner.
  • Page 9 UPRIGHT POST INSTALLATION For the round section: Attach the uprights to the bottom plate with two (2) screws “Z”, which you will find in the hardware bag. Uprights must be installed outside the flanged part of the bottom plate and into the two notchs of the bottom track. ‘’Z’’...
  • Page 10 SEAT CAP INSTALLATION Put the seat cap on the inside section of the seat and interlock with Snap the solar cap on top of the seat cap and interlock it on the bot- the upright. Secure the seat cap with one (1) screw “Z”. tom.

  • Page 11: Parts List

    FILTRATION SYSTEM ASSEMBLY Assemble skimmer, inlet, drain, filter, pumps, hoses according to separate manufacturer’s instructions. Note: See 'Safety Information" Manual. PARTS LIST * SEE DRAWING PARTS NEXT PAGE ITEM DESCRIPTION POOL WALL (finished lenght, inch) BOLT & NUT FOR 52" (OR 54") WALL POOL LINER PLASTIC COUPLER (SOLD SEPARATELY) TOP SEAT - ROUND SECTION...
  • Page 12 PARTS LIST ROUND SECTION STRAIGHT SECTION...

  • Page 13: Safety Information

    SAFETY AND FUN GO TOGETHER! SAFETY INFORMATION Read this before installing your above-ground pool. 12 775, Brault Street, Mirabel, Quebec, Canada J7J 0C4 Phone: 1 888-777-0447...

  • Page 14: General Information

    GENERAL INFORMATION The pool is subject to wear and deterioration if not maintained prop- We strongly recommend having your pool installed by a professional. erly. Certain types of excessive or accelerated deterioration can lead We are not responsible for faulty installation of the pool, we are not to failure of the pool’s structure, which may release large quantities affiliated with any pool installer and assume no responsibility or lia- of water that could cause bodily harm, death and property damages.
  • Page 15 USAGE SAFETY INFORMATION...
  • Page 16 INSTRUCTIONS D’ASSEMBLAGE PISCINES OVALES AVEC SUPPORTS LATÉRAUX Trevi 211 / 213 PRÉPARATION DE L’EMPLACEMENT Tableau 1.1 - Zones de déterrement (Figure 1.1) NOM DU MODÈLE DISTANCE (A-B) RAYON (R) LARGEUR (D) LONGUEUR TOTALE (E) TRANCHÉE (F) 10'x16' 1,82m (6' 0") 1,67m (5' 6")
  • Page 17 PRÉPARATION DE L’EMPLACEMENT (suite) 1) Plantez un pieu aux points A et B en respectant la distance de la 4) Vérifiez que la longueur totale soit conforme (E) section centrale entre ces deux points (A-B). 5) Ajoutez ensuite sur chaque côté des tranchées d’une largeur de 2) Tracez deux demi-cercles selon le bon rayon (R).
  • Page 18 INSTALLATION DU DRAIN DE FOND (optionnel) Creusez un trou de 30 cm (12") de largeur par environ 25 cm (10") de profondeur en plein centre de la circonférence. Creusez une tranchée d'environ 15 cm (6") de largeur à partir du trou central jusqu'à...
  • Page 19 ASSEMBLAGE DES BANDES DE TENSION (suite) 2) Se reférer à l’illustration 4.1: S’il y a plusieurs bandes par 3) Se reférer à l’illustration 4.2: Fixez les bandes de tension section, assemblez les bandes de tension ensemble avec 4 boulons ainsi assemblées aux lisses des deux côtés, à l'aide de quatre (4) et écrous (BB) 1/4"...
  • Page 20 Prenez les rainures du bas et les plaques du bas et commencez par la première plaque de la section ronde. Répétez jusqu'à ce que le "demi-cercle" soit complété. Illustration 7.1 *Rainures résine 211 seulement. Illustration 7.2 ÉCROU 1/4” BOUT COURT...
  • Page 21 INSTALLATION DU MUR D’ACIER Déversez le sable. Choisissez l'emplacement du filtreur vis-à-vis une section ronde (ja- mais une section droite). Le point de départ se fera vis-à-vis cet emplacement pour que les trous d'écumoire et de retour d'eau soient les plus près possible du filtreur. Lors de l’installation du mur d’acier, il est important de le faire à...
  • Page 22 FINITION DU FOND Étendez maintenant environ 10 cm (4") de sable à compactage au bas du mur intérieur de façon à former un remblai destiné à protéger MUR D'ACIER 30 cm (12") la toile des extrémités coupantes des rainures du bas et de la pous- sière de roche (si applicable).
  • Page 23 INSTALLATION DE LA TOILE DE VINYLE (SUITE) Détail de l’installation de la toile avec jonc d’accrochage. Finalement, vous pouvez introduire l'eau et la laisser monter jusqu'au Accrochez la toile sur le sommet du mur et installez la rainure du bas du mur avant d'arrêter l'aspirateur et de le retirer. haut par dessus la toile.
  • Page 24 INSTALLATION DES POTEAUX (section ronde ) Pour la section ronde: Fixez les poteaux aux plaques du bas à l’aide de deux (2) vis “Z” que vous trouverez dans le sac de quincaillerie. Le poteau rentre dans les deux encoches de la rainure du bas. Il est à...
  • Page 25 INSTALLATION DU COUVRE-JOINT Accrochez le couvre-joint sur le rebord intérieur des sièges et l’en- Accrochez le cap solaire dans la partie superieur du couvre-joint clencher sur le poteau. et enclenchez-le à la base du couvre-joint. Fixez-le à l’aide d’une vis “Z” sur le dessus. ‘’Z‘’...

  • Page 26: Liste Des Pièces

    MONTAGE DU SYSTÈME DE FILTRATION Assemblez l’écumoire, le drain de fond, le retour d’eau et le système de filtration selon les instructions d’assemblage des manufacturiers. Note : Voir les “Informations de sécurité”. LISTE DES PIÈCES * VOIR LE DESSIN DES PIÈCES SUR LA PROCHAINE PAGE ITEM DESCRIPTION MUR D'ACIER (LONGUEUR RÉELLE, PIEDS-POUCES)
  • Page 27 LISTE DES PIÈCES (suite) SECTION RONDE SECTION DROITE...

  • Page 28: Consignes De Sécurité

    LE PLAISIR PASSE D’ABORD ET AVANT TOUT PAR LA SÉCURITÉ CONSIGNES DE SÉCURITÉ Veuillez lire ceci avant de procéder à l’installation de votre piscine hors terre. 12 775, rue Brault, Mirabel, Québec, Canada J7J 0C4 Téléphone : 1 888-777-0447...

  • Page 29: Renseignements Généraux

    RENSEIGNEMENTS GÉNÉRAUX Votre piscine peut être sujette à une usure et à une détérioration pré- dans la piscine, ce qui risquerait de leur causer des blessures maturée si elle n’est pas entretenue adéquatement. Cela pourrait en- sérieuses et même entraîner la mort. traîner une défaillance de la structure de la piscine, ce qui pourrait Nous ne sommes pas responsables des erreurs d’installation de provoquer la libération de grandes quantités d’eau et causer des...
  • Page 30 CONSIGNES DE SÉCURITÉ LORS DE L’UTILISATION DE LA PISCINE...
