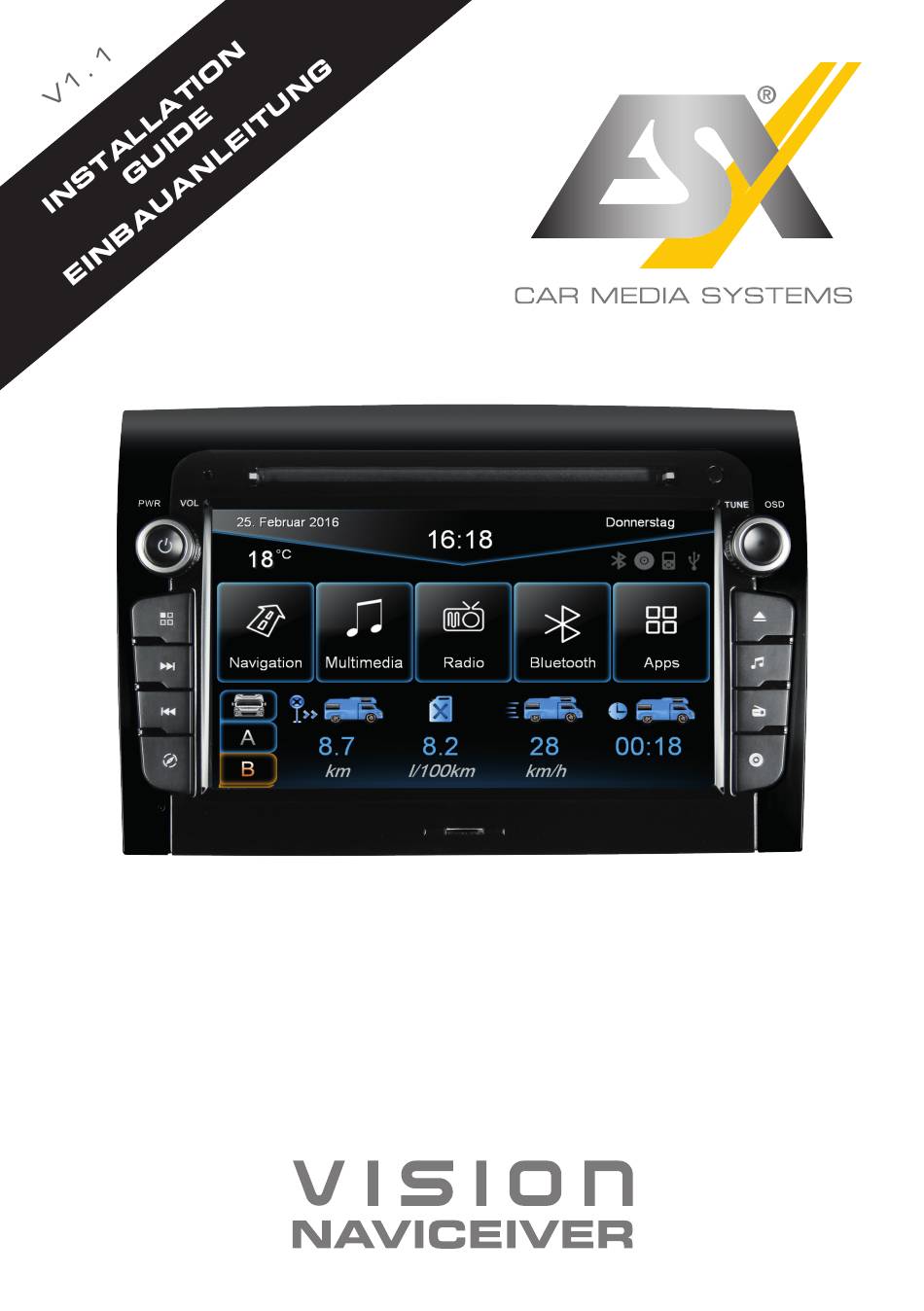

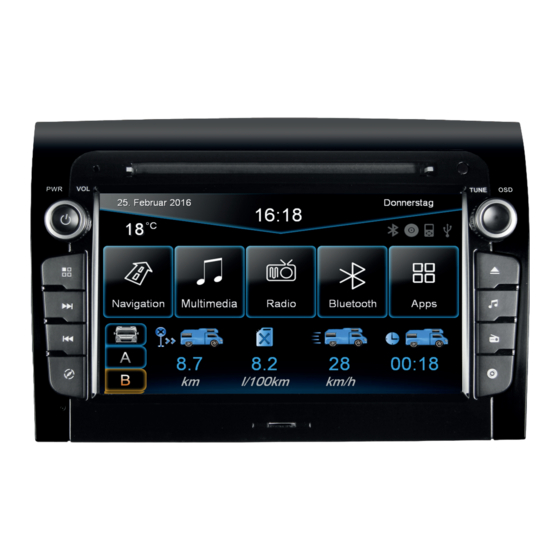

- Page 1 VNC720 FI-DUCATO VN720 FI-DUCATO...
- Page 2 INSTALLATION NOTES / Installationshinweise Important Notes before installation: This is an installation guide for a proper installation of the device. Please read the following instructions before installation: 1.) Please treat all parts of the sound system and the components of your vehicle with caution. 2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications on the vehicle, which could interfere the driving safety.
-
Page 3: Table Of Contents
INDEX / Inhaltsverzeichnis Scope of delivery ..........................4 Lieferumfang ............................4 Connection Diagram ........................... 6 Anschlussdiagramm ..........................6 Installation notes ..........................12 Installationshinweise .......................... 12 FIAT DUCATO III DETHLEFFS (Type 250, 2006 ->) Installation example ......................... 14 Einbaubeispiel ............................ 14 CITROEN JUMPER III (Type 290, 2015 ->) Installation example with original factory radio ................ -
Page 4: Scope Of Delivery
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE QUANTITY Artikel Abbildung Anzahl MAIN DEVICE Hauptgerät STYLUS Markierstift MICRO SD CARD 8GB INKL: NAVIGATION SOFTWARE MicroSD Speicherkarte 8GB Navigationssoftware REMOTE CONTROL Fernbedienung G71-AUD0119 AUDIO / VIDEO / AV INPUTS Audio / Video / AV-Eingänge G71-MNV0010 AUDIO OUTPUTS 5.1 WITH REMOTE TURN ON Audio-Ausgänge 5.1 mit Einschaltleitung... -
Page 5: Lieferumfang
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE QUANTITY Artikel Abbildung Anzahl G71-CCD0037 CAMERA CONNECTIONS Kamera-Anschlüsse G71-MNV0009 AUDIO/VIDEO OUTPUTS 1/2 Audio/Video-Ausgänge G71-USB0055 USB PORT 1 & 2 WITH QUICK CHARGE FUNCTION USB-Anschluss 1 & 2 mit Schnellldadefunktion GPS ANTENNA GPS Antenne TMC WIRE ANTENNA TMC Kabelantenne Y-ANTENNA ADAPTOR WITH 2,5 MM... -
Page 6: Connection Diagram
CONNECTION DIAGRAM / Anschlussdiagramm AUDIO / VIDEO / AV INPUTS AUDIO OUTPUTS 5.1 WITH REMOTE TURN ON Audio / Video / AV-Eingänge Audio-Ausgänge 5.1 mit Einschaltleitung VAR. SYSTEM CONNECTIONS, E.G. DAB BOX AUDIO/VIDEO OUTPUTS 1/2 Div. System-Anschlüsse, z.B. DAB-Box Audio/Video-Ausgänge CAMERA CONNECTIONS EXTERNAL BT-MICROPHONE Externes BT-Mikrofon... - Page 7 CONNECTION DIAGRAM / Anschlussdiagramm ISO ASSIGNMENT ISO Belegung CONSTANT PLUS Dauerplus ANTENNA Antenne ILLUMINATION Beleuchtung IGNITION PLUS Zündungsplus GROUND Masse SPEAKER REAR RIGHT + Lautsprecher hinten rechts + SPEAKER REAR RIGHT – Lautsprecher hinten rechts - SPEAKER FRONT RIGHT + Lautsprecher vorne rechts + SPEAKER FRONT RIGHT –...
- Page 8 IMPORTANT NOTE: On vehicles with radio preparation and ISO connectors usually a „Plug and Play“ installation is possible. In this case, it is important that the ESX Naviceiver is connected with the ignition plus (ACC, PIN 7). ATTENTION: Never use the CANBUS together with ignition plus.
- Page 9 IMPORTANT NOTE: Connection for e.g. headrest monitors or other devices such like TVs in the rear. The audio/video outputs is always the same signal to which will be played just on the ESX device. An independent input source selection is not possible.
-
Page 10: Installation Notes
WICHTIGER HINWEIS: Bei Fahrzeugen mit Radiovorbereitung und ISO Steckern ist in der Regel eine „Plug and Play“-Installation möglich. In diesem Fall ist es wichtig, dass der ESX Naviceiver mit Zündungsplus (ACC, PIN 7) angeschlossen wird. ACHTUNG: Verwenden Sie niemals den CANBUS zusammen mit Zündungsplus. -
Page 11: Installationshinweise
RCA rot V-OUT2/ZONE-2 RCA gelb WICHTIGER HINWEIS: Anschluss für z.B. Kopfstützen-Monitore im Fond bzw. weitere Wiedergabegeräte wie z.B.TV-Geräte. An den Audio/Videoausgängen liegt immer das gleiche Signal an welches gerade am ESX-Gerät abgespielt wird. Eine unabhängige Quellen- wahl ist nicht möglich. - Page 12 Innenraumleuchte anbringen. Vermeiden Sie das Verlegen des Kabels über die Lenksäule. In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite) über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhan- denes Mikrofon ist nicht kompatibel mit dem ESX Gerät.
- Page 13 INSTALLATION NOTES / Installationshinweise Handbrake connection: The handbrake signal needs to be connected with the included cable (5, BRAKE IN). The signal must be connected to ground with the handbrake closed. Ple- ase contact for a correct and safe installation your automotive service center! Accordance to legal regulations the device must only playback a DVD or video may on the main screen only with the handbrake closed.
-
Page 14: Fiat Ducato Iii Dethleffs (Type 250, 2006 ->)
Fiat Ducato platform, some of the descriptions and instructions in this installation guide may not be applicable. Das folgende Einbaubeispiel zeigt die Installation eines ESX Naviceivers in ein Fiat Ducato III Modell von Dethleffs. Aufgrund der vielen verschiedenen Ausstattungs- varianten der Fiat Ducato-Plattform, könnten einige Beschreibungen und Installa- tionshinweise in dieser Einbauanleitung nicht zutreffend sein. -
Page 15: Einbaubeispiel
INSTALLATION EXAMPLE / Einbaubeispiel FIAT DUCATO III DETHLEFFS (Type 250, 2006 ->) Remove the ridges inside the radio bay on both sides. Entfernen Sie die Stege im Innern des Radioschachts auf beiden Seiten. The upper storage compartment above the radio bay is perfect for the GPS an- tenna (12) installation. - Page 16 Handschuhfachs. Verwenden Sie dafür einen geeig- neten Kunststoffbohrer. Install now the supplied ESX device holder into the radio bay. For this, use the included screws. Now lay the cable of the new ESX device (See page 4-5) inside the vehicle from the bay to the desired installation location.
- Page 17 Slide the ESX device carefully into the radio bay. Before you complete the installa- tion of the new ESX device, check its function. Please note that it may take up to 15 minutes, until a GPS signal can be received (in the open).
-
Page 18: Citroen Jumper Iii (Type 290, 2015 ->)
INSTALLATION EXAMPLE / Einbaubeispiel CITROEN JUMPER III (Type 290, 2015 ->) Installation example with original factory radio Einbaubeispiel mit Original-Radio ab Werk Remove the original radio with a suitable unlocking tool. Entfernen Sie das Original-Radio mit geeignetem Entriegelungswerkzeug. Pull out the original radio and remove all connecting cables. Ziehen Sie das Original-Radio vorsichtig heraus und entfernen Sie alle An- schlusskabel. - Page 19 INSTALLATION EXAMPLE / Einbaubeispiel CITROEN JUMPER III (Type 290, 2015 ->) Installation example with original factory radio Einbaubeispiel mit Original-Radio ab Werk Note: The adjusting mechanism of vent inserts are greased! Hinweis: Die Verstellmechanik der Lüftungseinsätze sind gefettet! Loosen the shift boot trim. This is also just clipped, use a plastic tool and loosen it from the top.
- Page 20 Entfernen Sie die große Mittelkonsolenblende. Diese ist nur noch ganz oben an zwei Punkten geclipst. From here the installation of ESX device starts. Start from here if your car is equipped with the factory radio preparation. Ab hier beginnt der Einbau des ESX-Geräts. Beginnen Sie ab hier, falls Ihr Fahrzeug nur mit der Radiovorbereitung ab Werk ausgestattet ist.
- Page 21 Now set in the removed document holder (Step 4) . Setzen Sie nun den unter Schritt 4 entfernten Dokumentenhalter wieder ein. Now install the two ESX installation holders (See page 5) and fasten both with the four original screws (Torx 25) to the original mounting points.
- Page 22 ESX Gerät vorsichtig etwa 4/5tel in den Radioschacht und führen Sie eine Funktionsprüfung aller Funktionen durch. If all functions are ensured, push in the ESX device until it stops and clicks in. Then perform the re-assembly (Step 5 - 14) in reverse order.
-
Page 23: Fiat Ducato Iv (Type 290, 2015 ->)
Even when there is no OEM radio, the CANBUS of the model type 290 can be connected to the ESX device to display the driving data. It is also possible to use the original steering wheel remote control and to change the vehicle settings in the „System“... - Page 24 The blue and white cables containing the CAN BUS. Take, before connecting the ESX device, the adapter (15) at hand and lay the two long cable ends CANH and CANL from the radio bay to the fuse box. WARNING: Make sure that the cable has no contact with the steering column! Das blaue und weiße Kabel enthält den CANBUS.
- Page 25 NOTES / Notizen...
- Page 26 NOTES / Notizen...
- Page 27 NOTES / Notizen...
- Page 28 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de ©2017 All Rights Reserved...
