Specificaties
Aansluitvoltage: 220-240VAC 50Hz
Dimtechniek: Fase afsnijding (R,C)
Dimbare led lampen: 0-150W (R,C)
Lampen met elektronische trafo's: 5-300W
Halogeen- en gloeilampen: 5-300W
• Geschikt voor zowel retrofit lampen lampen als nieuwe installaties.
• Tweedraadsaansluiting - geen nuldraad nodig.
• Soft start systeem voor langere levensduur van de led lamp.
• Ingebouwde beveiliging voor temperatuurprotectie en overbelasting.
Geschikte merken afdekramen
• Berker by Hager
• Busch-Jaeger
• GIRA
• JUNG
*NIKO plaatje word niet meegeleverd. Los verkrijgbaar op de EcoDim website via ED-10072

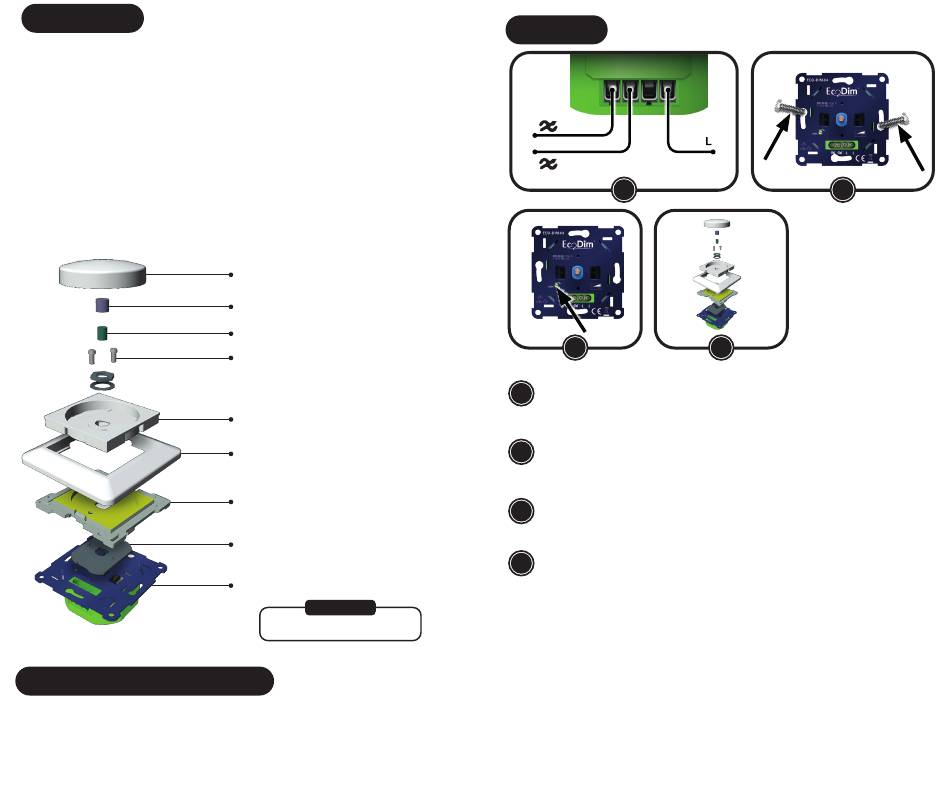

Dimmerknop
Alleen voor NIKO*
Alleen voor Busch-Jaeger
Alleen voor JUNG
Centraalplaat
Afdekraam
Alleen voor NIKO*
Alleen voor NIKO* & Busch-Jaeger
Dimmer
*
NIKO
*NIKO plaatje wordt niet meegeleverd.
Los verkrijgbaar op de EcoDim website via:
ED-10072
• Kopp
• Merten by Schneider
• Niko*
• PEHA
Installatie
1
3
Stap 1
1
Zorg er altijd voor dat de elektriciteit tijdens de installatie is uitgeschakeld. Sluit
vervolgens de stroomdraden aan zoals aangegeven in het 'Aansluitschema' .
Stap 2
2
Controleer of de draden goed vast zitten en installeer de dimmer vervolgens in de
inbouwdoos.
Stap 3
3
Schakel de elektriciteit weer in. Zet de aangesloten lampen aan middels de dimmer
as. Stel nu de MIN in, zoals aangegeven onder 'Min. lichtniveau instellen' . '
4
Stap 4
Plaats het afdekraam, de centraalplaat en de dimmerknop weer op de dimmer.
Vereenvoudigde EU-Conformiteitsverklaring:
Hierbij verklaren wij, EcoDim B.V., dat dit product conform is met de richtlijnen die vanuit de
Europese Unie gelden.
De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende
internetadres: https://www.ecodim.nl/nl/service/ecodim-certificering
