Summary of Contents for Omnitronic MTC Series
-
Page 2: Table Of Contents
Inhalt 1 Einführung 1 Einführung ..........2 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. 2 Sicherheitshinweise ......... 3 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 3 Bedienelemente und Anschlüsse ... 5 den Verstärker installieren und nutzen. Damit Sie 4 Inbetriebnahme ......... -
Page 3: Sicherheitshinweise
2 Sicherheitshinweise ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! GESUNDHEITSRISIKO! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können. - Page 4 Umgebungsbedingungen Reinigung und Wartung • Die Umgebungstemperatur muss zwischen -5° C und • Reinigung Netzstecker +45° C liegen. Halten Sie das Gerät von direkter Steckdose ziehen. Zur Reinigung nur ein weiches Sonneneinstrahlung (auch beim Transport Tuch und niemals Lösungsmittel verwenden. geschlossenen Wägen) und Heizkörpern fern.
-
Page 5: Bedienelemente Und Anschlüsse
3 Bedienelemente und Anschlüsse Diese Anleitung beschreibt exemplarisch das Modell MTC-6408. Die Abbildungen und Eigenschaften des Modells MTC-4806 sind ähnlich. Element Funktion Netzschalter Schaltet das Gerät ein und aus Betriebsanzeige ON Zeigt den eingeschalteten Zustand des Geräts an Statusanzeige SIG Leuchtet ab einem bestimmten Signalpegel Statusanzeige PROT Leuchtet bei aktiver Schutzschaltung... -
Page 6: Inbetriebnahme
4 Inbetriebnahme Installation Diese Endstufe ist für ein 483-mm-Rack (19") vorgesehen. Bei dem Rack sollte es sich um ein „Double- Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Endstufe darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Page 7: Bedienung
5 Bedienung Betriebsmodus wählen Wählen Sie mit dem rückseitigen Wahlschalter den gewünschten Modus: • Position STEREO: Stereobetrieb (alle Kanäle werden unabhängig voneinander betrieben) • Position BRIDGE: Brückenbetrieb (Das Eingangssignal von Kanal 1/3/5/7 wird zusätzlich auf Kanal 2/4/6/8 geschaltet. Ein Eingangssignal an Kanal 2/4/6/8 wird ignoriert und die Lautstärkeregelung mit den Lautstärkereglern für Kanal 1/3/5/7 vorgenommen.) Ein-/Ausschalten und Pegel einstellen Schalten... -
Page 8: Reinigung Und Wartung
6 Reinigung und Wartung ACHTUNG! Trennen Sie das Gerät vor Wartungsarbeiten vom Netz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ- lich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. -
Page 9: Introduction
Contents 1 Introduction 1 Introduction ..........9 Welcome to Omnitronic! Thank you for choosing one of our products. This user manual will show 2 Safety Instructions ......... 10 you how to install and operate the PA amplifier. 3 Operating Elements and Connections . 12 Users of this product are recommended to 4 Setup ............ -
Page 10: Safety Instructions
2 Safety Instructions CAUTION! Keep this device away from rain and moisture! CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! HEALTH HAZARD! By operating speaker systems with an amplifier, you can produce excessive sound pressure levels that may lead to permanent hearing loss. - Page 11 Ambient Conditions Modifications and Guarantee • The ambient temperature must always be between • Never remove the serial barcode from the device -5° C and +45° C. Keep away from direct insulation as this would make the guarantee void. (particularly in cars) and heaters. The relative •...
-
Page 12: Operating Elements And Connections

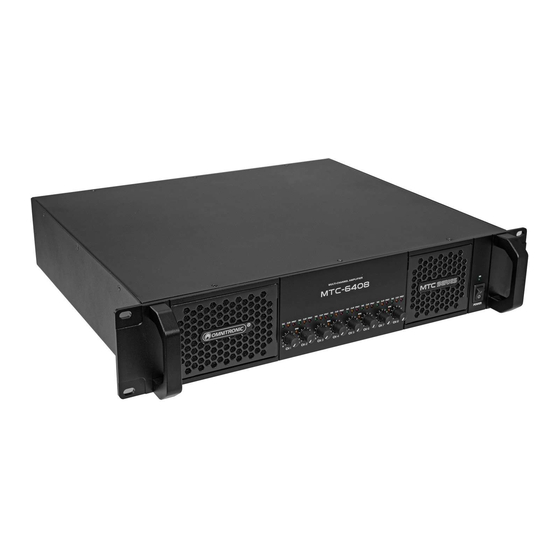

3 Operating Elements and Connections This user manual describes model MTC-6408 as a reference. Illustrations and features of model MTC-4806 are comparable. Element Function Power switch Turns the amplifier on and off Power indicator Indicates that the amplifier is switched on SIG status indicator Lights up when a specific signal level has been reached PROT status indicator... -
Page 13: Setup
4 Setup Installation This amplifier is built for 19" racks (483 mm). This rack use should be a double-door rack where front panel and rear panel can be opened. The rack should be provided with a cooling fan. When mounting the amplifier into the rack, please make sure that there is enough space around the device so that the heated air can be passed on. -
Page 14: Operation
5 Operation Selecting the operating mode Use the rear selector switch to choose the desired mode: • position STEREO: All channels are operated independent of each other. • position BRIDGE: Bridge mode (The input signal of channel 1/3/5/7 is additionally switched to channel 2/4/6/8. -
Page 15: Cleaning And Maintenance
6 Cleaning and Maintenance DANGER TO LIFE! Disconnect from mains before starting maintenance operation! Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers. - Page 16 Omnitronic is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00148619 Version 1.0 Publ. 18/07/2023...
