Summary of Contents for Omnitronic PKD-352
-
Page 2: Table Of Contents
Inhalt 1 Einführung 1 Einführung ..........2 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. 2 Sicherheitshinweise ......... 3 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 3 Bedienelemente und Anschlüsse ... 5 den Verstärker installieren und nutzen. Damit Sie 4 Inbetriebnahme ......... -
Page 3: Sicherheitshinweise
2 Sicherheitshinweise ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! GESUNDHEITSRISIKO! Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irreparablen Gehörschäden führen können. - Page 4 Umgebungsbedingungen Reinigung und Wartung • Die Umgebungstemperatur muss zwischen -5° C und • Reinigung Netzstecker +45° C liegen. Halten Sie das Gerät von direkter Steckdose ziehen. Zur Reinigung nur ein weiches Sonneneinstrahlung (auch beim Transport Tuch und niemals Lösungsmittel verwenden. geschlossenen Wägen) und Heizkörpern fern.
-
Page 5: Bedienelemente Und Anschlüsse
3 Bedienelemente und Anschlüsse Element Funktion Statusanzeige CLIP Leuchtet bei Übersteuerung Pegelregler CHANNEL A/B Zum Einstellen der Lautstärke für Kanal 1 und Kanal 2 Netzschalter Schaltet das Gerät ein und aus; die Betriebsanzeige darüber zeigt den eingeschalteten Zustand des Geräts an Leuchtet ab einem bestimmten Signalpegel Statusanzeige SIGNAL Netzanschluss... -
Page 6: Inbetriebnahme
4 Inbetriebnahme Installation Dieser Verstärker ist für ein 483-mm-Rack (19") vorgesehen. Bei dem Rack sollte es sich um ein „Double- Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Verstärkers darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Page 7: Bedienung
Hinweise: Verwenden Sie bitte immer ausreichend dimensionierte Kabel (min. 2,5 mm²). Achten Sie beim Zusammenschalten mehrerer Lautsprecher darauf, dass die Plus- und Minusanschlüsse richtig verbunden sind und dass die Gesamtimpedanz im Stereobetrieb mindestens 4 Ω und im Brückenbetrieb mindestens 8 Ω... -
Page 8: Reinigung Und Wartung
Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt. 8 Technische Daten PKD-352 Spannungsversorgung: 230 V AC, 50 Hz Gesamtanschlusswert:... -
Page 9: Introduction
Contents 1 Introduction 1 Introduction ..........9 Welcome to Omnitronic! Thank you for choosing one of our products. This user manual will show 2 Safety Instructions ......... 10 you how to install and operate the amplifier. Users 3 Operating Elements and Connections . 12 of this product are recommended to carefully read 4 Setup ............ -
Page 10: Safety Instructions
2 Safety Instructions CAUTION! Keep this device away from rain and moisture! CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! HEALTH HAZARD! By operating speaker systems with an amplifier, you can produce excessive sound pressure levels that may lead to permanent hearing loss. - Page 11 Ambient Conditions Modifications and Guarantee • The ambient temperature must always be between • Never remove the serial barcode from the device -5° C and +45° C. Keep away from direct insulation as this would make the guarantee void. (particularly in cars) and heaters. The relative •...
-
Page 12: Operating Elements And Connections

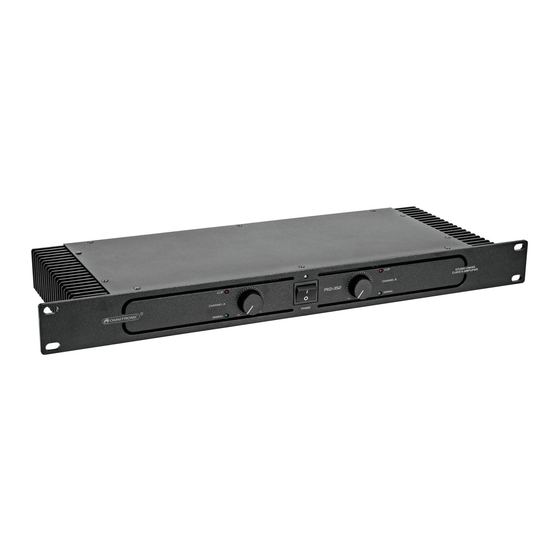

3 Operating Elements and Connections Element Function CLIP status indicator Lights up in case of overload Level controls CHANNEL A/B Level controls for channel 1 and channel 2 Power switch Turns the amplifier on and off; the adjacent LED indicates that the amplifier is switched on Lights up when a specific signal level has been reached SIGNAL status indicator... -
Page 13: Setup
4 Setup Installation This amplifier is built for 19" racks (483 mm). This rack use should be a double-door rack where front panel and rear panel can be opened. The rack should be provided with a cooling fan. When mounting the amplifier into the rack, please make sure that there is enough space around the device so that the heated air can be passed on. -
Page 14: Operation
Notes: Always use sufficiently dimensioned cables (min. 2.5 mm²). When interconnecting several speakers, it is especially important to consider the correct connection to positive and negative contacts and that the minimum total impedance is 4 Ω for stereo and parallel operation, and 8 Ω for bridge operation. Please refer to skilled personnel if you are not familiar with the connection of several speakers. -
Page 15: Cleaning And Maintenance
Devices marked with this symbol must not be disposed of as household waste. Contact your retailer or local authorities for more information. Remove any inserted batteries and dispose of them separately from the product. 8 Technical Specifications PKD-352 Power supply: 230 V AC, 50 Hz Power consumption:... - Page 16 Omnitronic is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00148181 Version 1.1 Publ. 27/10/2023...
