Summary of Contents for Master WiCloud 1121A.2

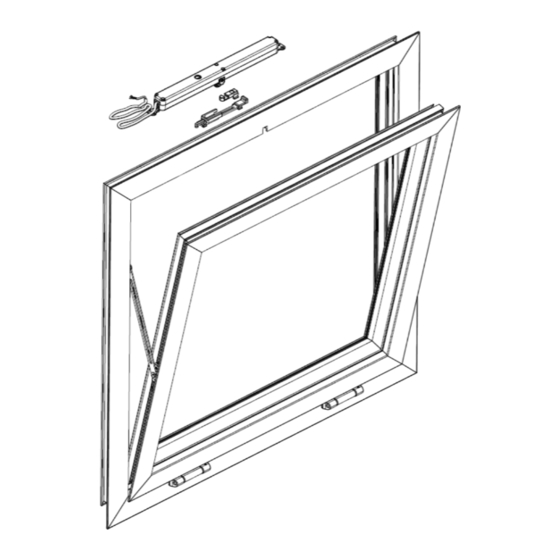

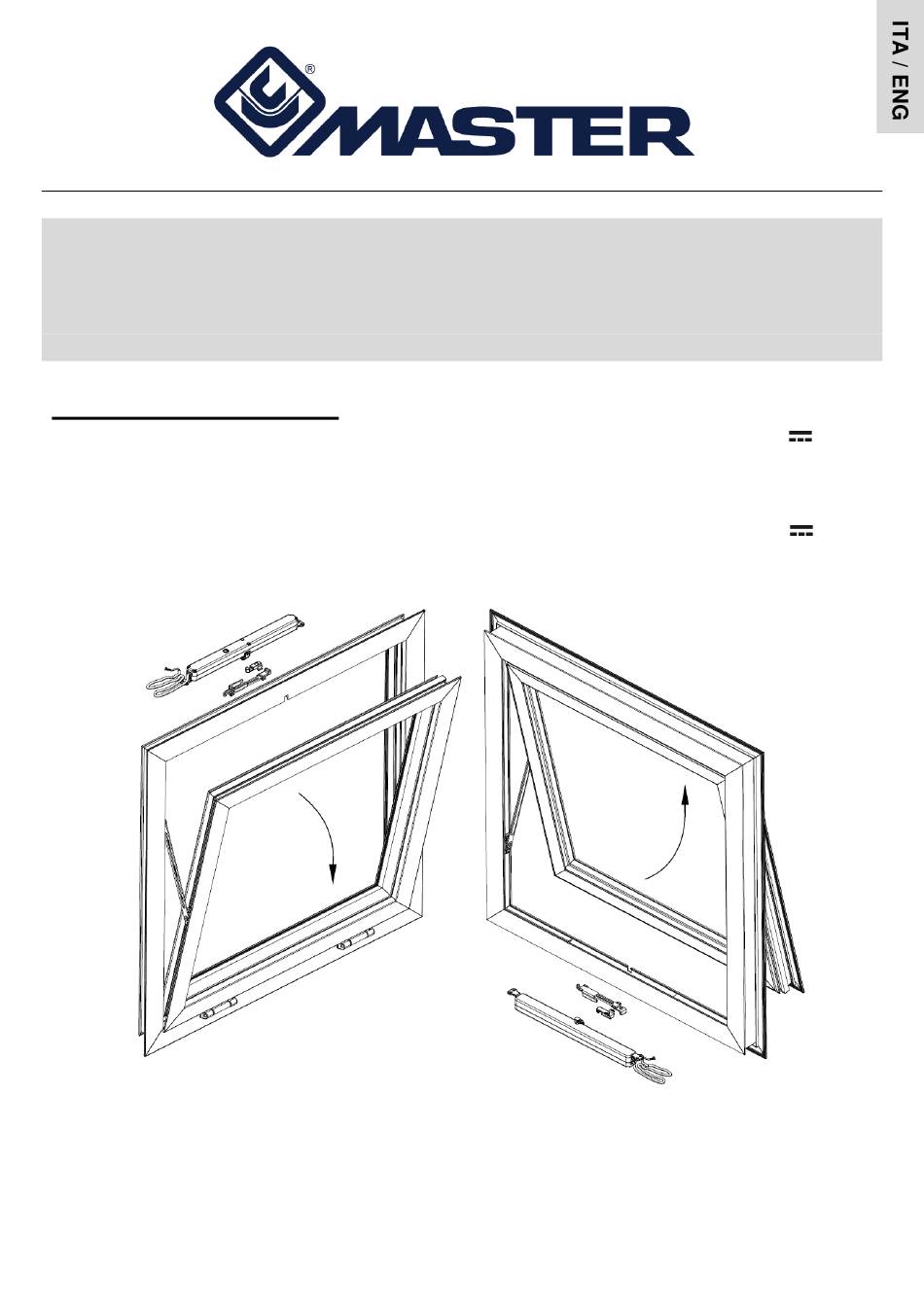

- Page 1 WiCloud . 1121A.2/1121A.6 200 N - ORZA CORSA MASSIMA :24V (DC) LIMENTAZIONE ELETTRICA 200 N - ORCE MAXIMUM STROKE :24V (DC) LECTRIC POWER SUPPLY MANUALE D’USO E INSTALLAZIONE USER AND INSTALLATION MANUAL...
-
Page 2: Table Of Contents
Il costruttore dispone dell’archivio tecnico che contiene la documentazione comprovante che i prodotti sono stati esaminati per la valutazione delle loro conformità alle direttive. INDICE 1. Dati tecnici..........................pag. 4 2. Dati di targa e marchiatura ....................pag. 4 3. Formule e consigli per l'installazione..................pag. 5 4. - Page 3 INDICAZIONI GENERALI PER LA SICUREZZA ATTENZIONE Prima d’iniziare l’installazione di questa macchina, leggere attentamente e comprendere le seguenti indicazioni di sicurezza. L'installazione dell'apparecchio ed eventuali riparazioni devono essere eseguite da personale tecnico competente e qualificato. Sacchetti di plastica, polistirolo, piccole minuterie metalliche quali chiodi, graffette, ecc. non devono essere lasciati alla portata dei bambini perché...
-
Page 4: Dati Tecnici
LOUD 1. DATI TECNICI Modello WiCloud Forza di spinta e trazione 200 N Corse 70, 125, 170, 210mm Tensione d'alimentazione 24 V Assorbimento di corrente a carico nominale 0,32A Potenza assorbita a carico nominale 7,5W Velocità di traslazione a vuoto 8mm/s Durata della corsa a vuoto (215 mm) 27 s... -
Page 5: Formule E Consigli Per L'installazione
3. FORMULE E CONSIGLI PER L’INSTALLAZIONE Calcolo della forza di apertura / chiusura Simboli usati per il calcolo F (Kg) = Forza apertura o chiusura P (Kg) = Peso della finestra (solo anta mobile) C (cm) = Corsa d’apertura (corsa attuatore) H (cm) = Altezza dell’anta mobile SPORGERE VASISTAS... - Page 6 Schema elettrico collegamento pulsante 6 poli • Nero “1”, connesso al + (positivo) apre; • Nero “2”, connesso al + (positivo) chiude; • Nero "3", non collegare per la funzione ‘singolo’; collegare con il filo “3” dell’altro attuatore per la funzione ‘tandem’. Gli attuatori sono dotati di cavo di alimentazione a tre vie numerato della lunghezza di 2m direttamente collegato.
-
Page 7: Programmazione Della Corsa Dell'attuatore
Di seguito le quote e le dimensioni in sezione dell’attuatore: 6. PROGRAMMAZIONE DELLA CORSA DELL'ATTUATORE Fine corsa in apertura Il fine corsa dell’attuatore in apertura, si regola con la selezione di 3 dip-switch (1, 2, 3) che si trovano all’interno dell’attuatore sotto il tappo nero di gomma (T) (vedi fig. sotto). Significato dei dip-switch •... - Page 8 • Funzionamento Tandem N.B.: Nel funzionamento Tandem i due attuatori devono avere le corse settate nelle medesime posizioni. Nel caso in cui per errore si selezionano due o più dip-switch in ON, l’attuatore prende la corsa più corta selezionata. Attenzione. L’attuatore viene fornito con corsa minima 70mm. Fine corsa in chiusura Il fine corsa in chiusura è...
- Page 9 30cm. MASTER S.r.l. – I417I - 25/09/2017 La Master Srl non risponde in alcun modo di possibili inesattezze imputabili ad errori di stampa o di trascrizione dati nel presente foglio. Pagina 9...
- Page 10 The manufacturer has the technical file that contains the documentation attesting that the products have been examined for evaluation of their compliance with the directives. CONTENTS 1. Technical data........................page 12 2. Rating and marking ......................page 12 3. Formulas and recommendations for installation..............page 13 4.
- Page 11 GENERAL SAFETY GUIDELINES CAUTION Before beginning to install this machine, carefully read and understand the following safety guidelines. The installation of the device and any repairs must be carried out by skilled and qualified technical personnel. Plastic bags, polystyrene, small metal parts such as nails, staples, etc. must not be left within the reach of children as they represent potential hazards.
-
Page 12: Technical Data
LOUD 1. TECHNICAL DATA Model WiCloud Compression and tensile force 200 N Strokes 70, 125, 170, 210mm Power supply voltage 24 V Current absorbed at nominal load 0.32A Power absorbed at nominal load 7.5W No-load traverse speed 8mm/s No-load stroke time (215 mm) 27 s Service type of 3 min... -
Page 13: Formulas And Recommendations For Installation
3. FORMULAS AND RECOMMENDATIONS FOR INSTALLATION Calculation of the opening / closing force Symbols used for the calculation F (kg) = opening or closing force P (kg) = Weight of the window (movable sash only) C (cm) = opening stroke (actuator stroke) H (cm) = Height of the movable sash AWNING HOPPER... - Page 14 6-pin switch connection wiring diagram • Black “1”, connected to the + (positive) open; • Black “2”, connected to the + (positive) close; • Black “3”, do not connect for ‘stand alone’ operation; connect with black “3” of second actuator for ‘Tandem’ operation. The actuators are equipped with a numbered three-way power supply cable with a length of 2m connected directly to the device.
-
Page 15: Setting The Stroke Of The Actuator
The diagram below specifies the length and cross-section dimensions of the actuator: 6. SETTING THE STROKE OF THE ACTUATOR Opening stroke-end The opening stroke-end of the actuator can be adjusted by selecting the 3 dip-switches (1, 2, 3) located inside the actuator underneath the black rubber plug (T) (see fig. below). Meaning of the dip-switches •... - Page 16 • ‘Tandem’ operation N.B.: For ‘Tandem’ operation the actuators must have the same dip-switches set. If two or more dip-switches are accidentally set to ON, the actuator uses the shortest of the selected strokes. Attention. The actuator is supplied with a minimum stroke 70mm. Closing stroke-end The closing stroke-end is automatic and non-settable.
- Page 17 30 cm. MASTER S.r.l. – I417I - 25/09/2017 Master Srl may not be held liable in any way whatsoever for any inaccuracies due to printing or data transcription errors in this document Pagina 17...
- Page 18 NOTE: …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………… Pagina 18...
