WEG MRX65-130 Assembly Instructions

Manopla Rotativa para Montagem em Painel MRX (NEMA 4X/IP65)

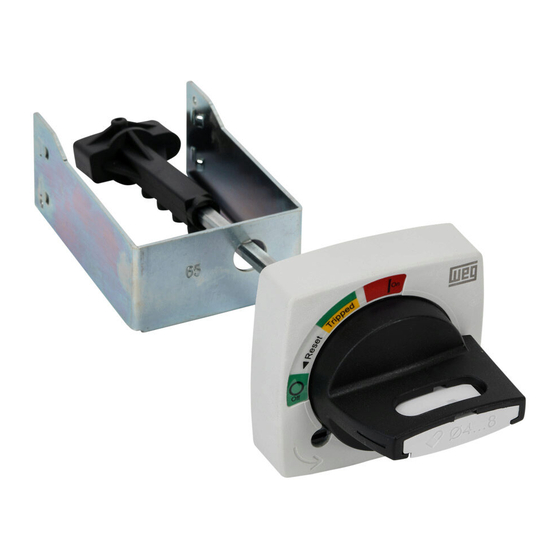

Door Coupling Rotary Handle MRX (NEMA 4X/IP65)
Manija Rotativa para Puerta de T ableros MRX (NEMA 4X/IP65)
Manopla Rotativa para montagem em painel MPW25/MPW40 (MRX / MRX-E) e MPW65/MPW80 (MRX65 / MRX65-E)
Door Coupling Rotary Hondle MPW25/MPW40 (MRX / MRX-E) and MPW65/MPW80 (MRX65 / MRX65-E)
Manija Rotativa para Purta de Tableros MPW25/MPW40 (MRX / MRX-E) y MPW65/MPW80 (MRX65 / MRX65-E)
Türkupplungsgriff MPW25/MPW40 (MRX / MRX-E) und MPW65/MPW80 (MRX65 / MRX65-E)
Compatível com disjuntores-motores MPW25, MPW40, MPW65 e MPW80 a partir da versão "V1A", "V0A", "V3A" e "V0A" respectivamente,
ou com "date code" acima de 14142.
Compatible with motor-protective-circuit-breaker MPW25, MPW40, MPW65 and MPW80 from version "V1A", "V0A", "V3A" and "V0A"
respectively, or date code above 14142.
Compatible con guardamotores MPW25, MPW40, MPW65 y MPW80 a partir de la versión "V1A", "V0A", "V3A" e "V0A" respectivamente, o
"date code" mayor que 14142.
RMMP und RMMP-E kann mit Motorschutzschalter MPW25, MPW40, MPW65 und MPW80 ab Version "V1A", "V0A", "V3A" und "V0A" oder
ab "date code" 14142 eingesetzt werden.
1... 5 / 0.04...0.20
C
B
17...20 / 0.67...0.79
90...330 / 3.54... 12.99
Vertical
Vertical
Vertical
Vertikal
B
- Atenção / Warning / Atención / Warnung
A porta do painel só poderá ser aberta na posição "I" seguindo o procedimento abaixo
The panel door only can be opened in the "I" position following the procedure below
Apertura de la puerta del tablero en la posición "I"después del procedimiento abajo
Die Schaltschranktür kann nur bei Pos. "I", wie unten gezeigt, geöffnet werden.

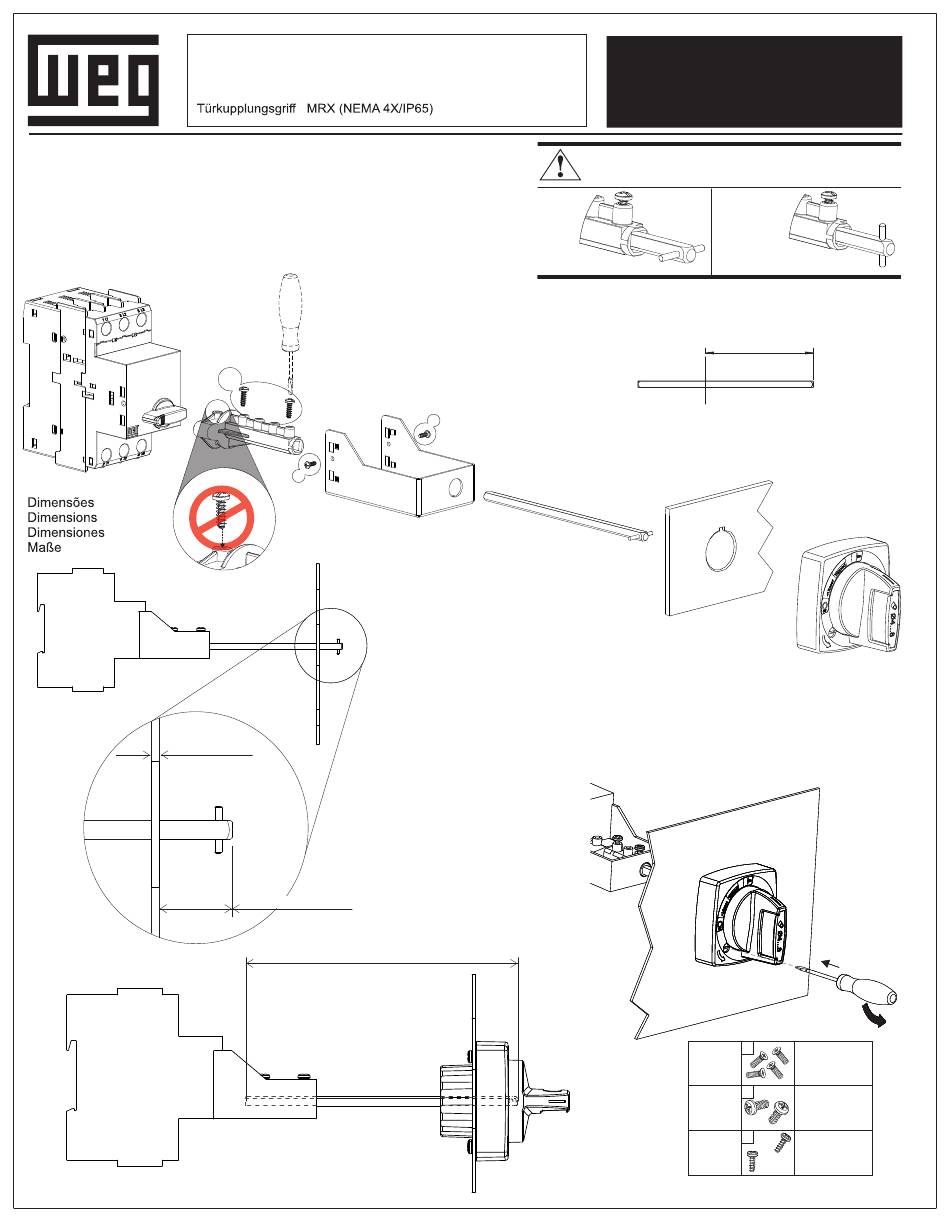

INSTRUÇÕES DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
MONTAGEANLEITUNG
Montagem MPW / MPW Assembly
Montaje MPW / Einbaulage MPW
Horizontal
Horizontal
Horizontal
Horizontal
Dimensão mínima para corte do eixo (mm / in)
Minimun dimension for cut the shaft (mm / in)
Dimensiones mínimas para corte del eje (mm / in)
Mindestmaß für das Kürzen der Achse (mm / in)
90 / 3.54
A
4
B
2
C
2
1
2
PHILLIPS #2
Ø3.5 X 14
PHILLIPS #1
Ø2.2 X 6
PHILLIPS #2
Ø3 X 10
