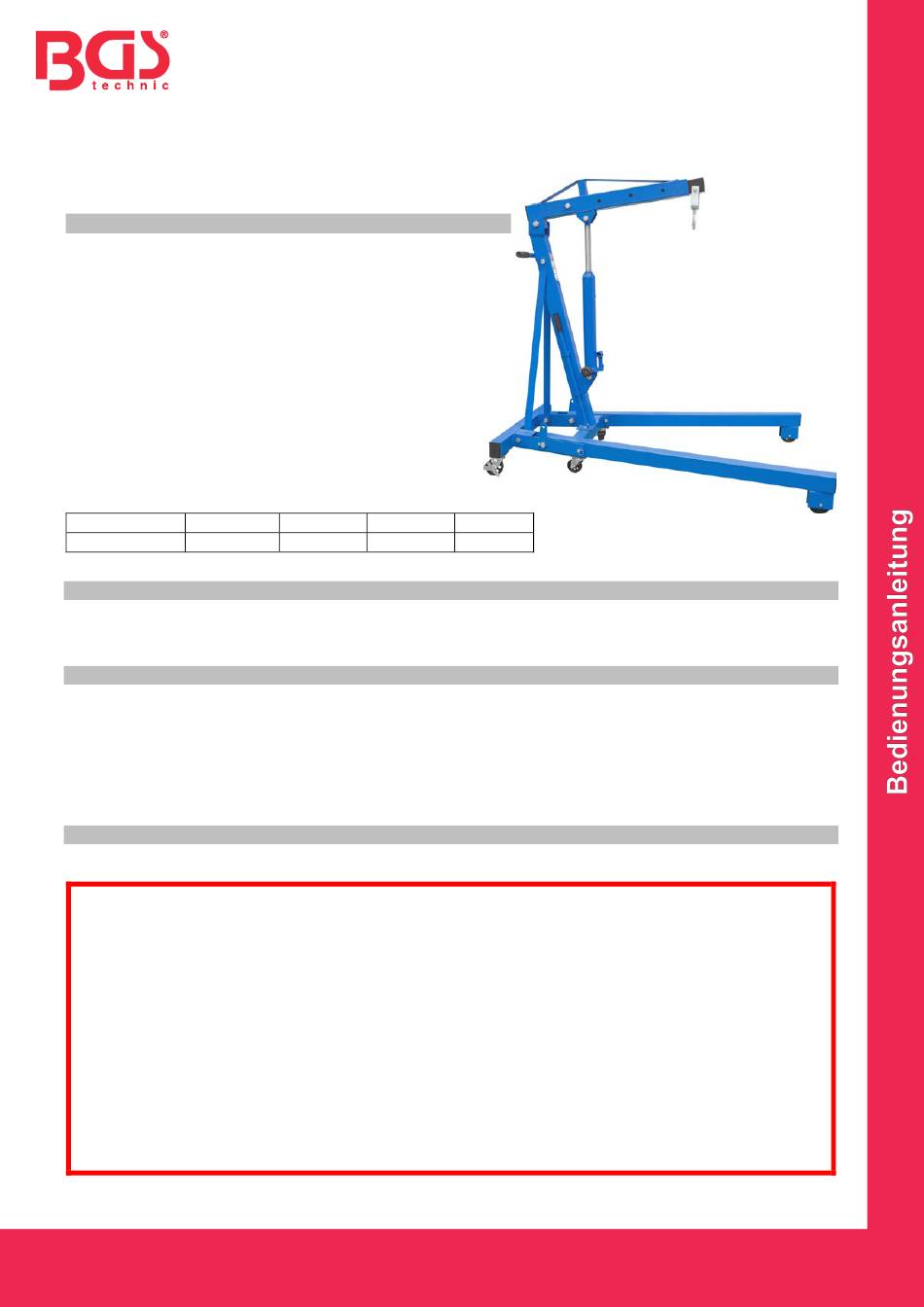

Engine crane, 2000 kg
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

TECHNISCHE DATEN
Max. Hubhöhe: 1860 mm (bei max. Last)
Min. Hubhöhe: 405 mm (bei max. Last)
Gesamthöhe: 1490 mm
Gesamtlänge: 1710 mm
Gesamtbreite: 1000 mm
Arbeitskolben: Ø 32 mm
Pumpenkolben: Ø 11 mm
Hakenöffnung: 18 mm
Radabmessungen (vorne): Ø 110 x 32 mm
Radabmessungen (mittig): Ø 76 x 30 mm
Radabmessungen (hinten): Ø 89 x 30 mm
Griffabmessungen: Ø 20,0 x 650 mm
Nettogewicht: 90,5 kg
Arbeitstemperatur: 4°C - 41°C (40°F - 105°F)
Hubarmlänge:
Nennlast:
VERWENDUNGSZWECK
Dieses Hebewerkzeug dient zum Anheben von Lasten. Die Hubarmlänge kann in vier Stellungen
angepasst werden, beachten Sie dabei die max. Nennlast des Hebewerkzeugs.
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch, bevor Sie
das Produkt montieren und verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für späteres
Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung bei, wenn Sie
das Produkt an Dritte weitergeben.
SICHERHEITSHINWEISE
Beim Einsatz von Hebewerkzeugen, sollten immer grundlegenden Vorsichtsmaßnahmen sichergestellt
sein, um die Gefahr von Personen- und Sachschäden zu reduzieren.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen.
• Stellen Sie sicher, dass der Arbeitsbereich ausreichend beleuchtet ist.
• Halten Sie den Arbeitsbereich sauber, aufgeräumt, trocken und frei von anderen Materialien.
• Lassen Sie keine ungeschulten Personen mit diesem Produkt arbeiten.
• Stellen Sie sicher, dass das Ablassventil korrekt geschlossen ist, wenn Sie eine Last anheben.
• Nehmen Sie keine Änderungen am Produkt vor.
• Verwenden Sie ausschließlich Zubehör, das für den Einsatz mit Hebewerkzeuge ausgelegt ist.
• Pflegen Sie das Werkzeug sorgfältig, um sichere Einsatzbereitschaft zu gewährleisten.
• Überprüfen Sie das Produkt in regelmäßigen Abständen auf Risse, Verzug und andere
Beschädigungen.
• Benutzen Sie das Produkt nicht, wenn es beschädigt ist. Lassen Sie es durch Fachpersonal
reparieren.
• Lagern Sie das Produkt an einem trockenen und sicheren Ort, außerhalb der Reichweite von
Kindern.
• Nehmen Sie keine Änderungen am Produkt vor.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Motorkran, 2000 kg
1370 mm
1200 mm
500 kg
1000 kg
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
1030 mm
860 mm
1500 kg
2000 kg
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 70183
www.bgstechnic.com
