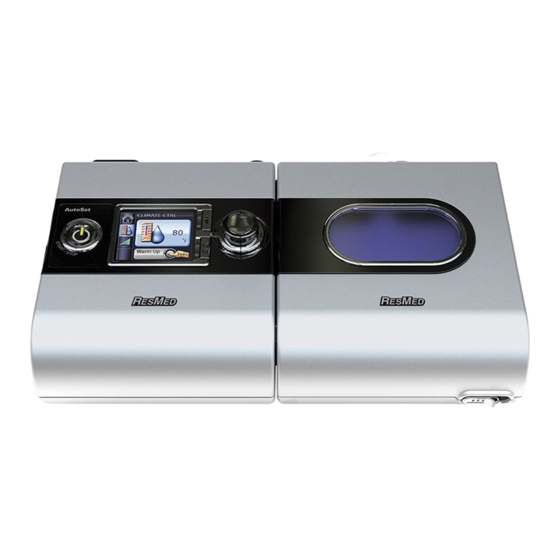

S9 AutoSet™ / S9 Elite™ / S9 Escape™ / S9 Escape Auto™
POSITIVE AIRWAY PRESSURE DEVICES
H5i™
HEATED HUMIDIFIER
ClimateLine™ / SlimLine™ / Standard
AIR TUBING
Information Guide
English • Français • Español • Português
English
S9 AutoSet indications for use
The S9 AutoSet self-adjusting system is indicated for the treatment of obstructive sleep apnea (OSA) in
patients weighing more than 66 lb (>30 kg). The S9 AutoSet self-adjusting system is intended for home
and hospital use.
S9 Elite indications for use
The S9 Elite CPAP system is indicated for the treatment of obstructive sleep apnea (OSA) in patients
weighing more than 66 lb (>30 kg). The S9 Elite CPAP system is intended for home and hospital use.
S9 Escape Auto indications for use
The S9 Escape Auto self-adjusting system is indicated for the treatment of obstructive sleep apnea
(OSA) in patients weighing more than 66 lb (>30 kg). The S9 Escape Auto self-adjusting system is
intended for home and hospital use.
S9 Escape indications for use
The S9 Escape CPAP system is indicated for the treatment of obstructive sleep apnea (OSA) in patients
weighing more than 66 lb (>30 kg). The S9 Escape CPAP system is intended for home and hospital use.
S9 contraindications
Positive airway pressure therapy may be contraindicated in some patients with the following pre-
existing conditions:
•
severe bullous lung disease
•
pneumothorax
•
pathologically low blood pressure
•
dehydration
•
cerebrospinal fluid leak, recent cranial surgery, or trauma.
