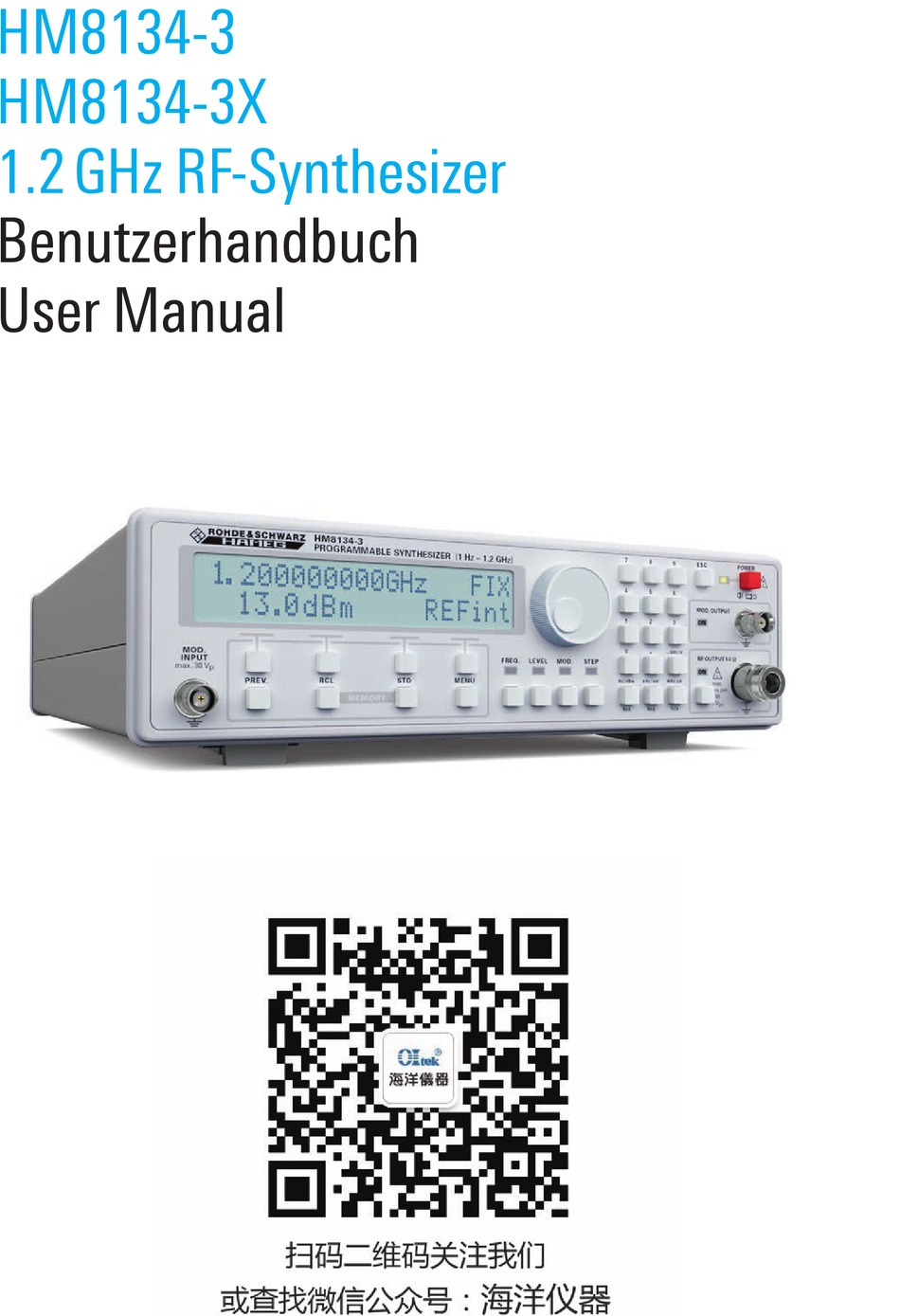

HM8134-3
HM8134-3X
1.2 GHz RF-Synthesizer
Benutzerhandbuch
User Manual
R Frequenzbereich: 1 Hz bis 1,2 GHz
R Hoher dynamischer Ausgangspegel: -127 dBm bis +13 dBm
R Frequenzauflösung: 1 Hz
R Hohe spektrale Reinheit, exzellente SWEEP Funktion
R Modulationsarten: AM, FM, Puls, Phase, FSK, PSK
R Interne Modulation (10 Hz bis 150 kHz):
Sinus, Rechteck, Dreieck, Rampe
R Externer Ref.-Eingang/Ausgang (10 MHz) über BNC-Anschluss
R HM8134-3: TCXO (Temperaturstabilität: ±0,5 x 10
HM8134-3X: OCXO (Temperaturstabilität: ±1,0 x 10
1,2 G H z H F - S y n t h e s i z e r
H M 8 1 3 4 - 3 | H M 8 1 3 4 - 3 X
)
-6
)
-8

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HM8134-3 and is the answer not in the manual?

Questions and answers

Related Manuals for Rohde & Schwarz HM8134-3

Summary of Contents for Rohde & Schwarz HM8134-3

  • Page 1: Allgemeine Hinweise Zur Ce-Kennzeichnung

    R Modulationsarten: AM, FM, Puls, Phase, FSK, PSK Optional HO880 IEEE-488 R Interne Modulation (10 Hz bis 150 kHz): (GPIB) Schnittstelle Sinus, Rechteck, Dreieck, Rampe R Externer Ref.-Eingang/Ausgang (10 MHz) über BNC-Anschluss R HM8134-3: TCXO (Temperaturstabilität: ±0,5 x 10 HM8134-3X: OCXO (Temperaturstabilität: ±1,0 x 10...

  • Page 2: Table Of Contents

    6.15 Befehle PM (Phasen-Modulation) ....20 Die Bedienung des HM8134-3 ... . . 7 6.16 Befehle FSK (FSK Modulation) ....21 Inbetriebnahme .

  • Page 3: Wichtige Hinweise

    Wichtige Hinweise 1 Wichtige Hin- Transport und Lagerung Bewahren Sie bitte den Originalkarton für einen eventuel- len späteren Transport auf. Transportschäden aufgrund ei- weise ner mangelhaften Verpackung sind von der Gewährlei- stung ausgeschlossen. Die Lagerung des Gerätes muss in trockenen, geschlossenen Räumen erfolgen. Wurde das Gerät bei extremen Temperaturen transportiert, sollte vor Symbole der Inbetriebnahme eine Zeit von mindestens 2 Stunden...

  • Page 4: Gewährleistung Und Reparatur

    Wichtige Hinweise des Transportes oder der Lagerung Kondenswasser gebil- Die Außenseite des Gerätes sollte regelmäßig mit einem weichen, det, muss das Gerät ca. 2 Stunden akklimatisiert werden, nicht fasernden Staubtuch gereinigt werden. bevor es in Betrieb genommen wird. Das Gerät darf aus Si- Bevor Sie das Gerät reinigen stellen Sie sicher, dass es aus- cherheitsgründen nur an vorschriftsmäßigen Schutzkon- geschaltet und von allen Spannungsversorgungen getrennt ist.

  • Page 5: Bezeichnung Der Bedienelemente

    MENU Taste zum Aufruf des on gurations-Men s RS-232 Schnittstelle DISPLAY: Alphanumerische Anzeige, bestehend aus zwei Zeilen mit jeweils 20 Zeichen. Hintergrundbe- USB/RS-232 Schnittstelle (HO820) optional: IEEE-488 leuchtete LCD GPIB (HO880) Abb. 2.1: Frontansicht des HM8134-3 Abb. 2.2: Rückansicht des HM8134-3 北京海洋兴业科技股份有限公司（证券代码：839145） www.hyxyyq.com...

  • Page 6: Die Bedienung Des Hm8134-3

    Im Falle der Amplitudenmodulation werden die Parameter Nach Betätigung des roten Netzschalters erschei- Signalform (SQR = square wave) und Modulationsfrequenz nen auf dem Display des HM8134-3 die folgenden (Fmod = 1 kHz) angezeigt. Nachrichten: der Gerätetyp (SYNTHESIZER) und die Versionsbezeich- nung (HM8134-3) eine Selbsttestnachricht „RAM checking“...

  • Page 7: Wahl Der Frequenz

    Die Bedienung des HM8134-3 Die Werterhöhung oder Wertminderung erfolgt mit dem Die Modulationsart wird nun mit den kontextsensitiven Ta- Drehknopf . Wird eine Leerstelle unterstrichen, gilt diese sten ausgewählt: Stelle als Null und kann mit jedem Wert belegt werden. AM (Amplituden-Modulation)
  • Page 8 Die Bedienung des HM8134-3 Durch einmaliges Drücken der kontextsensitiven Taste In diesem Beispiel besteht das externe Modulationssignal unterhalb der Anzeige OFF wird die interne Modulations- aus einem TRINARY-Code, bestehend aus 9 Bits, 1 Bit be- quelle eingeschaltet (INT). Bei nochmaligen Drücken wird steht aus zwei schmalen oder breiten Impulsen, abhängig...

  • Page 9: Modulationsarten

    Modulationsarten 4 Modulations- Beispiel 5: Für AM Dreieck (Modulationsgrad: 50%) erhält man: arten Amplitudenmodulation (AM) Nach Auswahl der Option D% (AM MENU) mittels der kontextsensitiven Tasten zeigt das Display: Ein neuer Funktionswert kann über die Tastatur , mit dem Drehknopf oder mit den kontextsensitiven Tasten Beispiel 6: eingestellt werden.

  • Page 10: Phasenmodulation (Pm)

    Modulationsarten schnitt 3.6: EINSTELLUNG DER PARAMETER beschrieben. Ein neuer Funktionswert kann über die Tastatur , mit Der Frequenzhub kann mit einer 100 Hz-Schrittweite, ab- dem Drehknopf oder mit den kontextsensitiven Tasten hängig von der Trägerfrequenz gewählt werden: eingestellt werden. Die Bedienung erfolgt wie im Ab- ±200 Hz bis ±150 kHz (<16 MHz) schnitt 3.6: EINSTELLUNG DER PARAMETER beschrieben.

  • Page 11: Fsk Modulation

    Modulationsarten FSK Modulation zurückgeschaltet. Mit der ESC-Taste wird zum Haupt- Nach Auswahl der Optionen F0 oder F1 (FSK-MENU) mit- Display umgeschaltet. tels der kontextsensitiven Tasten zeigt das Display: Beispiel 13: Für PSK-Modulation erhält man: Fsk0: 512.000000 MHz – stp + 1200.000000 MHz +13.0dBm Fsk1:...

  • Page 12: Einstellen Der Gerätekonfiguration

    Gerätekonfiguration 5 Einstellen der Mittels der kontextsensitiven Tasten wird der Pegel zur Signalaktivierung festgelegt. Die beiden Dreiecke zeigen den Betriebszustand bzw. und ON bzw. OFF. Gerätekonfigura- Mit der PREV.-Taste wird zum vorherigen Menüpunkt zurückgeschaltet. Mit der ESC-Taste wird zum Haupt- tion Display umgeschaltet.

  • Page 13: Offset Korrektur

    Der Ausgangspegel wird dement- sprechend angepasst. Att. Ermöglicht die Anpassung des externen Abschwächer- Zur Grundausstattung des HM8134-3 gehört ein tempe- wertes. Wenn diese Funktion aktiviert ist, wird die tat- ratur-kompensierter Quarzoszillator (TCXO = Temperature sächliche Dämpfungshöhe des externen Abschwächers Controlled Crystal Oscillator) mit einer Referenzfrequenz berücksichtigt.

  • Page 14: Drehgeber Enco (Encoder)

    Bei Be- darf kann die Baudrate geändert werden. Verbinden Sie Der Frequenzhub zwischen FrLo FrHi kann in folgendem den HM8134-3 mit einem USB-Kabel mit Ihrem PC und Bereich liegen: installieren Sie die Treiber der USB-Schnittstelle wie im 1 MHz...1,2 GHz Handbuch der USB-Schnittstelle (HO820) beschrieben.

  • Page 15: Mode

    – val + 5.15 RCL-STO Tasten (Recall & Store) Die Parameter können im folgendem Bereich liegen: Der HM8134-3 bietet die Möglichkeit, neben der zu- max. 500 Schritte letzt gewählten Systemeinstellung, 10 komplette Geräte- Schrittweite 10 ms (max. 2,5 s) einstellungen nicht chtig abzuspeichern.

  • Page 16: Fernbedienung

    Der Synthesizer muss nicht kon guriert erden. Bei Be- darf kann die Baudrate geändert werden. Verbinden Sie den HM8134-3 mit einem USB-Kabel mit Ihrem PC und installieren Sie die Treiber der USB-Schnittstelle wie im Schnittstellen Handbuch der USB-Schnittstelle (HO820) beschrieben.

  • Page 17: Beschreibung Der Befehle

    Fernbedienung Befehl wird das Instrument in einen bestimmten Zustand frage. Das Instrument sendet 0 bei nicht aktiviertem RF- versetzt. Mit einem weiteren Befehl kann dieser Zustand Ausgang und sendet 1 bei aktiviertem RF-Ausgang. oder der entstandene Messwert abgefragt werden. Alle Beispiele: Befehle, die sich auf eine Funktion beziehen (z.B.

  • Page 18: Befehle Phase

    Fernbedienung :FREQ? Abfrage der aktuellen Frequenz Befehlszeile (1) dient Modulationsgradeinstellung. Der :FREQ:FIX 900E+6 Setzt die Frequenz auf 900 MHz NUM Parameter ist ein bereichsspezi scher NR2 Da- ten-string (siehe Abschnitt Syntaxkonvention). Dem Daten- string folgt automatisch die Bezeichnung der Einheit %. Ist 6.11 Befehle PHASE die Au sung 0.1%,...

  • Page 19: Befehle Fm (Frequenz-Modulation)

    Fernbedienung Befehlszeile (10) dient der aktuellen AM Modulationsab- Befehlszeile (9) dient der FM Modulationswahl. Die Para- frage. Das Instrument sendet 0 bei nicht aktivierter AM meter 1 oder ON aktivieren die FM Modulation. Die Para- Modulation und sendet 1 bei aktivierter AM Modulation. meter 0 oder OFF deaktivieren die FM Modulation (wenn Beispiel: aktiviert).

  • Page 20: Befehle Fsk (Fsk Modulation)

    Fernbedienung :PM:INTern:FREQuency <NUM> :FSKey:F1? :PM:INTern:FREQuency? Die Befehlszeilen (3) und (5) dienen der FSK Frequenzein- Befehlszeile (7) dient der PM Modulationsfrequenzeinstel- stellung (F0 bzw. F1). Der <NUM> Parameter ist ein be- lung. Der NUM Parameter ist ein bereichsspezi scher reichsspezi scher NR1, NR2 oder NR3 Datenstring (siehe NR1,NR2 oder NR3 Datenstring (siehe Abschnitt Syntax- Abschnitt Syntaxkonvention).

  • Page 21: Befehle Sweep (Sweep Funktion)

    Fernbedienung :PSKey:STATe: 0|OFF|1|ON 6.19 Befehle SYSTEM :PSKey:STATe? (10) Syntax: :SYSTem:ERRor? Befehlszeile (9) dient der PSK Modulationswahl. Die Para- Diese Befehlszeile dient der Abfrage des aktuellen Fehler- meter 1 oder ON aktivieren die PSK Modulation. Die Para- codes. Wenn mehrere Fehler aufgetreten sind, wird der zu- meter 0 und OFF deaktivieren die PSK Modulation (wenn erst gemeldete Fehler gesendet und der Code nach Null aktiviert).
  • Page 22 Fernbedienung AM Frequenzmodulation Fehler (erlaubter Bereich: 10 Hz – 20 kHz) AM Frequenzmodulation Fehler (erlaubter Bereich: 10 Hz – 40 kHz) PM Frequenzhub Fehler (bei Fernsteuerung, keine Phase < 0) Frequenz Fehler (bei Fernsteuerung, keine Frequenz < 0) FM oder PM Frequenzmodulation Fehler (erlaubter Bereich: 10 Hz –...

  • Page 23: Technische Daten

    Alle Angaben bei 23 °C nach einer Aufwärmzeit von 30 Minuten. Quelle: Quelle intern oder extern intern oder extern Amplitudenmodulation (Pegel -30...+7dBm) 1,2 GHz HF-Synthesizer HM8134-3 Quelle: intern oder extern Quelle: intern oder extern Amplitudenmodulation (Pegel ≤+7 dBm) 1,2 GHz HF-Synthesizer HM8134-3 Modulationsgrad: 0…100 %...
  • Page 24 Technische Daten Verzögerung <100 ns Max. requenz 2,5 MHz Eingangspegel Wobbelbetrieb Bereich 1 MHz bis 1200 MHz Tiefe 500 Hz bis 1199 MHz Wobbelzeit 20 ms bis 5 s Trigger intern Schutzfunktionen Der Generator ist gegen Einspeisung in den H -Ausgang bis zu 1 W aus 50 Ω...

  • Page 25: General Information Concerning The Ce Marking

    Measuring instruments may only be connected to external Product name: RF- Synthesizer 3 GHz associated equipment (printers, computers etc.) by using Type: HM8134-3, HM8134-3X well shielded cables. Unless shorter lengths are prescri- with: HO820 bed a maximum length of 3 m must not be exceeded...
  • Page 26 6.17 PSK ........45 Indroduction of the HM8134-3 ... 31 6.18 SWEEP .

  • Page 27: Important Hints

    Important hints 1 Important hints cluded from warranty! Dry indoors storage is required. Af- ter exposure to extreme temperatures 2h for accomoda- tion to ambient temperature before turning the instrument Safety instructions The instrument conforms to VDE 0411/1 safety standards applicable to measuring instruments and left the factory in proper condition according to this standard.

  • Page 28: Warranty And Repair

    Important hints Do not cover either the holes of the case nor the cooling fins. Please note: After changing the main volage, the line fuse has to be changed. Speci cations ith tolerances are alid after a 30 minute Otherwise the instrument may be destroyed. armup period and at 23 C.

  • Page 29: Controls And Display

    MENU Input key in the con guration menu RS-232: Serial port DISPLAY: Dual Interface: USB/RS-232 (HO820) Two lines of 20 characters each on a backlight LCD optional: IEEE-488 GPIB (HO880) Fig. 2.1: Front panel of the HM8134-3 Fig. 2.2: Rear panel of the HM8134-3 北京海洋兴业科技股份有限公司（证券代码：839145） www.hyxyyq.com...

  • Page 30: Indroduction Of The Hm8134-3

    After s itch-on the HM8134-3 has the con guration low the displayed marks – and + . stored in the con guration memory 0. The output signal is disabled after switch-on by default.

  • Page 31: Selecting Frequency

    Indroduction of the HM8134-3 Selecting frequency (Phase shift keying) After pressing the FREQ. key , the display shows: GATE (Gate modulation) The return to the previous display is possible by pressing the PREV. key After selecting the type of modulation (FM MENU), the dis-...
  • Page 32 Indroduction of the HM8134-3 The modulation is turned on by pressing the context sensi- Example 2: tive key below the string OFF. One time for turning the internal source on (INT) and a second time for turning the external source on (EXT). The active source is pointed out by a triangle beside the option.The indicator LED of the...

  • Page 33: Types Of Modulation

    Types of Modulation 4 Types of Modu- Example 5: For AM triangle (depth: 50%), the display shows: lation Amplitude modulation (AM) After selecting D% (AM MEMU) using the context sensi- tive keys , the display shows: A new value of the modulation depth can be entered from the data keypad or modi ed by the rotary knob or by...

  • Page 34: Phase Modulation (Pm)

    Types of Modulation the four context sensitive keys For more details, refer A new value of this deviation can be entered from the data to paragraph 3.6 SETTING PARAMETERS. keypad or modi ed by the rotary knob or by one of the four context sensitive keys For more details, refer The deviation (step 100 Hz) may be changed from:...

  • Page 35: Fsk Modulation

    Types of Modulation FSK modulation Example 13: After selecting F0 or F1 (FSK MENU) with the context sen- For modulation PSK, the display shows: sitive key , the display shows: 1200.000000 MHz +13.0dBm Fsk0: 512.000000 MHz – stp + Fsk1: 522.000000 MHz –...

  • Page 36: Setting The Configuration

    Setting the configuration 5 Setting the con- The return to the previous menu is possible by pressing the PREV. key and the return to the main display by pressing the ESC key figuration The GATE modulation can be active with another modula- Selecting step tion (for example the GATE modulation with AMsin modu- After pressing the STEP function key...

  • Page 37: Reference Ref

    Att. Activation of the attenuator compensation. Output level is updated according to the attenuation value. The HM8134-3 is basically equipped with a temperature controlled crystal oscillator (TCXO) with a reference fre- Deactivation of the attenuator compensation. Output level quency of 10 MHz.

  • Page 38: Interface Com

    1 MHz...1.2 GHz Connect the HM8134-3 with your PC using a GPIB cable. step size 1 Hz It is necessary to set the GPIB adress of the HM8134-3 to the desired value. The adress is changed at the inter- SWEEP STEP MENU face on the rear panel.

  • Page 39: Mode

    Setting the configuration 5.11 Mode: The current con guration can be stored by pressing a nu- meric key from 0 to 9. SWEEP MODE MENU After pressing the RCL key , the display shows: Continue Burst ––> Sweep Count: – val + A con guration can be recalled by pressing a numeric key The selection in the menu item MODE can set with the from 0 to 9.

  • Page 40: Remote Operation

    Connect the HM8134-3 with your PC using a GPIB cable. It The instrument is programmable by a PC. Functions and is necessary to set the GPIB adress of the HM8134-3 to the ranges can be selected and measurement values stored in desired value.

  • Page 41: General Commands

    Remote Operation The keyword in brackets is optional Sending line (1) modi es the le el. The NUM parameter Exclusive OR between several parameters is a NR2 number (see paragraph Syntax conventions). No A string of digits without decimal point (1234) unit has to follow the number, the current unit is assumed.

  • Page 42: Pulm (Pulse Modulation)

    Remote Operation Sending line (2) the instruments returns which source is for the command AM:STAT 1 . currently selected. The instrument sends back the strings INT or EXT corresponding to the 2 options described :AM:INTern:FREQuency <NUM> above. :AM:INTern:FREQuency? Examples: :PHAS:SOURCE EXT Activating the external reference Sending line (5) the frequency of the internal modulation :PHASE:SOUR?

  • Page 43: Pm (Phase Modulation)

    Remote Operation Sending line (4) the instrument returns the FM source. The higher than the resolution, the number is rounded to the instrument sends back the strings INT or EXT (not INTERN corresponding digit. or EXTERN). If the FM is turned off, the string INT is sent Sending line (2) the instrument returns the current PM de- back because the internal source is the default setting for viation.

  • Page 44: Fsk

    Remote Operation :PM:EXTern:COUPling AC | DC (13) :PSKey :PH0 <NUM> :PM:EXTern:COUPling? (14) :PSKey :PH0? :PSKey :PH1 <NUM> Sending line (13) the external PM modulation is set to AC :PSKey :PH1? or DC mode. Sending line (14) the instrument returns the current state. Sending line (3) and (5) the two phases PH0 and PH1 can The instrument sends back the same strings as the corre- be changed.

  • Page 45: System

    Remote Operation No unit must follow the number, Hz unit is the default one. Calibration error The value is rounded to the resolution. Overload error (Hardware) Sending line (5) and (7) the instrument returns the two fre- Level error (out of range) quencies START and STOP.
  • Page 46 Amplitude modulation (Level ≤ +7 dBm) All data valid at 23 °C after 30 minutes warm-up. Source: internal or external Modulation depth 0% to 100 % 1.2 GHz RF-Synthesizer HM8134-3 Range 1 Hz to 1200 MHz Source internal or external Frequency Modulation depth: Amplitude modulation (Level ≤...

  • Page 47: Technical Data

    Technical Data Delay <100 ns Max. frequency 2.5 MHz Input level Sweep mode Range 1 MHz to 1200 MHz Depth 500 Hz to 1199 MHz Sweep time 20 ms to 5 s Trigger intern Protective functions The synthesizer is protected against reverse power applied to the RF output up to 1 W for a 50 Ω...
  • Page 48 Flow Charts Function selection Flow Charts Step control 北京海洋兴业科技股份有限公司（证券代码：839145） www.hyxyyq.com...

  • Page 49: Flow Charts

    Flow Charts Amplitude Modulation Control GATE 北京海洋兴业科技股份有限公司（证券代码：839145） www.hyxyyq.com...
  • Page 50 Flow Charts Phase Modulation Control GATE 北京海洋兴业科技股份有限公司（证券代码：839145） www.hyxyyq.com...
  • Page 51 Flow Charts Frequency Modulation Control GATE 北京海洋兴业科技股份有限公司（证券代码：839145） www.hyxyyq.com...
  • Page 52 Flow Charts FSK Modulation Control S T A T U S 400.000000MHz F S K 1200.000000MHz F I X PREV 410.000000MHz 13.0dBm REFint MOD. MOD. MODULATION MENU MODULATION MENU <- - - - > GATE FSK PARAMETERS FSK PARAMETERS Fsk0: 512.000000 MHz Fsk1: 522.000000 MHz...
  • Page 53 Flow Charts PSK Modulation Control S T A T U S 1200.000000MHz P S K 1200.000000MHz F I X PREV 13.0dBm 13.0dBm REFint MOD. MOD. MODULATION MENU MODULATION MENU <- - - - > GATE PSK PARAMETERS PSK PARAMETERS Psk0: –10.00rad Psk1: 10.00rad...
  • Page 54 Flow Charts Gate Control GATE 北京海洋兴业科技股份有限公司（证券代码：839145） www.hyxyyq.com...
  • Page 55 Flow Charts Main Menu Control Offs Sweep Disp DISPLAY ADJUST INTERFACE TYPE INTERFACE TYPE INTERFACE TYPE SERIAL SERIAL HO890 SERIAL INTERFACE TYPE SERIAL RS232 (DEFAULT) 4800 NONE 北京海洋兴业科技股份有限公司（证券代码：839145） www.hyxyyq.com...
  • Page 56 Flow Charts Sweep Control S T A T U S 1200.000000MHz F I X 13.0dBm REFint S T A T U S PREV MENU 1200.000000MHz F I X 13.0dBm REFint * * * * MAIN MENU * * * * MAIN MENU Offs Sweep...
  • Page 57 T a b l e s T a b l e s Tables Conversion ρ V.S.W.R £ Conversion ρ V.S.W.R REFLECTED FACTOR STATIONARY WAVE RATIO REFLECTED FACTOR STATIONARY WAVE RATIO Tables 1 + I ρ I Z – Z ρ = —–—...

  • Page 58: Tabellen

    T a b l e s Tables Conversion dBm Volt £ Conversion dBm Volt Conversion dBm Volt ¡ Conversion Volt ¡ Conversion dBm Volt Conversion Volt ––— = 20 log –––––— R · P · 10 R · P with: P = 1mW and R = 50 Ohm, Volt Volt...
  • Page 59 Conversion dBm £ Tables Conversion dBm Conversion mW ¡ Conversion dBm ¡ Conversion mW Conversion dBm ––— = 10 log –––— · 10 with: P = 1mW with: P = 1mW with: P = 1mW +20.0 100.000 +16.0 39.811 +12.0 15.849 +8.0 6.310...
  • Page 60 Tables T a b l e s T a b l e s Conversion dBm Ratio Conversion dBm Ratio £ Conversion dBm Ratio ¡ Conversion Ratio ¡ Conversion Ratio Conversion dBm Ratio ––— = 20 log –––— ––– = 10 Ratio Ratio Ratio...
  • Page 61 Tables T a b l e s T a b l e s Conversion dBµV Volt Conversion dBµV Volt £ Conversion dBµV Volt ¡ Conversion Volt ¡ dBµV Conversion Volt dBµV Conversion dBµV Volt dBµV ––— = 20 log –––— U = U ·...
