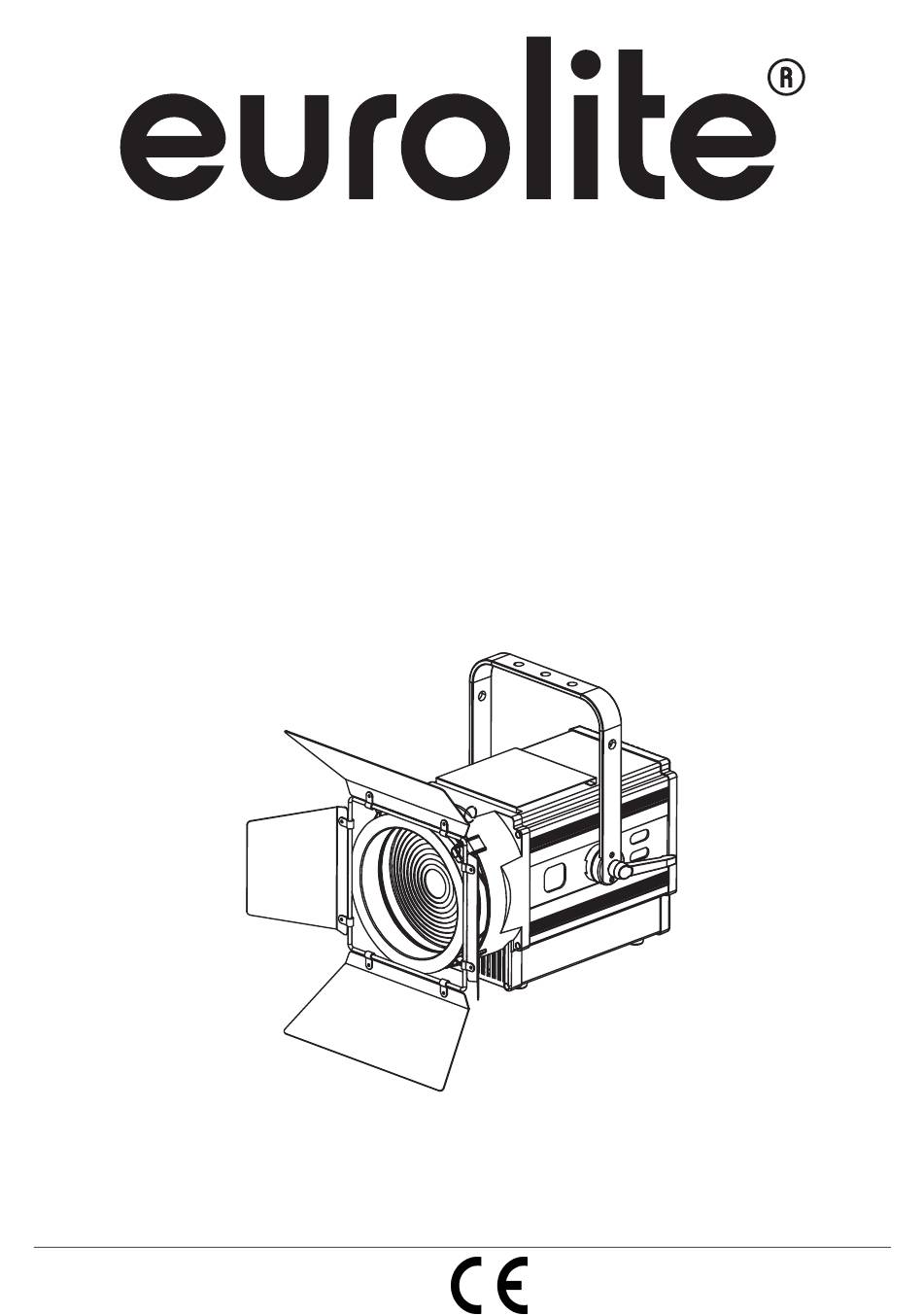

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED THA-250F COB Theater Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
TECHNICAL SPECIFICATIONS ............................33 Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 41602140 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED THA-250F COB Theater-Scheinwerfer entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Page 6: Gerätebeschreibung
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Page 7: Installation
(9) Feststellschraube (10) Montagebügel (11) Temperaturgeschützter Griff (12) Flügelbegrenzer (13) DMX-Eingangs-Anschlüsse (3-polig & 5-polig) (14) Spannungsversorgungseingang (15) Sicherungshalter (16) Spannungsversorgungsausgang (17) DMX-Ausgangs-Anschlüsse (3-polig & 5-polig) DMX occupation: DMX occupation: 1: Ground 1: Ground 2: Signal (–) 2: Signal (-) 3: Signal (+) 3: Signal (+) 4: NC 5: NC... - Page 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.
-
Page 9: Dmx-512 Ansteuerung
DMX-512 Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Page 10: Anschluss Ans Netz
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EUROLITE LED THA- 250F COB Theater-Scheinwerfer den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. - Page 11 Vorgabewerte grau unterlegt. Hauptmenü Untermenü Display Funktion Einstellen der DMX- SET ADDRESS A001 ~ A508 Startadresse USER MODE Channel Mode: 03 DMX-Kanal-Modus No DMX status Modi wenn kein DMX Close/Hold Status Dormancy 1-99M 15M Standby-Modus Service PIN Password=XXX Passwort „050“ Fixture ID XXXXXX RDM PID...
-
Page 12: Set Address
Set Address Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. User Mode Mit dieser Funktion lässt sich der DMX-Kanal-Modus einstellen. Function Status No DMX status Mit dieser Funktion lassen sich verschiedene Modi einstellen, wenn kein DMX-Signal empfangen wird. Close Mit dieser Funktion lässt sich der Shutter schließen und das Gerät fährt in die Mittelstellung zurück, wenn kein DMX-Signal empfangen wird. -
Page 13: Information
LCD. Set Backlight Mit dieser Funktion lässt sich das Display nach 2 bis 60 Minuten abschalten. Key lock Mit dieser Funktion können Sie die Tasten des Control Boards sperren, um z.B. ein Eingreifen Unbefugter zu verhindern. Wenn diese Funktion aktiviert wurde, werden die Tasten automatisch 15 Sekunde nach dem letzten Befehl, gesperrt. -
Page 14: Test
Timer PIN Verwenden Sie diese Funktion, um das Passwort zum Zurücksetzen der individuellen Betriebsstunden des Gerätes, einzugeben. Das Passwort ist „50“. Clear last Mit dieser Funktion lassen sich die individuelle Betriebsstundenzähler zurücksetzen. Geben Sie bitte zuerst das Passwort unter "Timer PIN" ein. Temp.Info Mit dieser Funktion lässt sich die Temperatur im Inneren des Kopfes in Grad Celsius/Grad Fahrenheit anzeigen. -
Page 15: Dmx-Protokoll
Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED THA-250F COB Theater-Scheinwerfer über Ihren Controller ansteuern. Bitte beachten Sie: Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, blinkt das Display. Die Meldung erscheint: -wenn kein XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde. -
Page 16: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Page 17: Technische Daten
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 100 - 240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 265 W DMX-Steuerkanäle: DMX512-Anschluss: 5-pol. und 3-pol. XLR Maximale Umgebungstemperatur T 45° C Max. Leuchtentemperatur im Beharrungszustand T : 65°... - Page 18 Beam angle 13° Beam angle 44° Field angl e 22° Field angl e 45° Intensity(LUX) Intensity(LUX) Full LEDs 11600 31710 13740 7880 5182 Full LEDs 2440 7163 3171 1933 1369 44° Diameter (m) 0.79 1.61 2.43 3.26 4.07 13° Diameter (m) 0.22 0.42 0.75...
-
Page 19: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED THA-250F COB Theater Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 20 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 21: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is allowed to be operated with an alternating voltage of 100 - 240 V, 50/60 Hz~ and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 22: Description
DESCRIPTION Features Professional COB theater spot with a powerful 250 W LED • DMX512 control possible via any commercial DMX controller (occupies 3 channels) Comfortable addressing and setting via control panel with LCD display and four operating buttons • Functions: dimmer, strobe effect, focus •... -
Page 23: Installation
(9) Fixation screw (10) Mounting bracket (11) Temperature-protected handle (12) Barn doors (13) DMX In connections (3-pin and 5-pin) (14) Power input (15) Fuseholder (16) Power output (17) DMX Out connections (3-pin and 5-pin) DMX occupation: DMX occupation: 1: Ground 1: Ground 2: Signal (–) 2: Signal (-) - Page 24 Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device.
-
Page 25: Dmx-512 Control
DMX-512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin or 5-pin XLR plugs and connectors in order to connect the controller with the device or one device with another. -
Page 26: Connection With The Mains
Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. - Page 27 Default settings shaded. Main menu Display Function Sub menu SET ADDRESS A001 ~ A508 DMX address setting USER MODE Channel Mode: 03 DMX channel mode Modes if no DMX No DMX status Close/Hold Status Dormancy 1-99M 15M Standby mode Service PIN Password=XXX Passwort „050“...
-
Page 28: Set Address
Set Address With this function, you can set the desired DMX-starting address via the Control Board. User mode With this function, you can set the DMX channel mode. Function Status No DMX status With this function, you can set different modes if there is no DMX-signal. Close Here you can close the shutter and set the device to center position if there is no DMX-signal. -
Page 29: Information
LCD. Set Backlight With this function you can shut off the display after 2 to 60 minutes. Key lock With this function, you can lock the buttons of the Control Board to e.g. prevent menu tampering. If this function is activated, the buttons will be automatically locked in 15 seconds from the last command. In order to deactivate or temporarily deactivate the key lock function, press the Mode button for 3 seconds to regain access to the menu commands. -
Page 30: Test
Clear last With this function, you can clear the individual running time of the device (last run time). Please enter the password under "Timer PIN" first. Temp. Info With this function, you can display the inner temperature in degrees Celsius or degrees Fahrenheit. Error. -
Page 31: Dmx-Protocol
This situation can occur if: - the XLR plug (cable with DMX signal from controller) is not connected with the input of the device. - the controller is switched off or defective, if the cable or connector is defective or the signal wires are swap in the input connector. -
Page 32: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 33: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100 - 240 V AC, 50/60 Hz ~ Power consumption: 265 W DMX control channels: DMX512 connection: 5-pin and 3-pin XLR Maximum ambient temperature T 45° C Maximum housing temperature T 65° C Min.distance from flammable surfaces: 0.50 m Min.distance to lighted object: 0.10 m... - Page 34 Beam angle 13° Beam angle 44° Field angl e 22° Field angl e 45° Intensity(LUX) Intensity(LUX) Full LEDs 11600 31710 13740 7880 5182 Full LEDs 2440 7163 3171 1933 1369 13° Diameter (m) 0.22 0.42 0.75 1.01 1.26 44° Diameter (m) 1.61 2.43 3.26...
