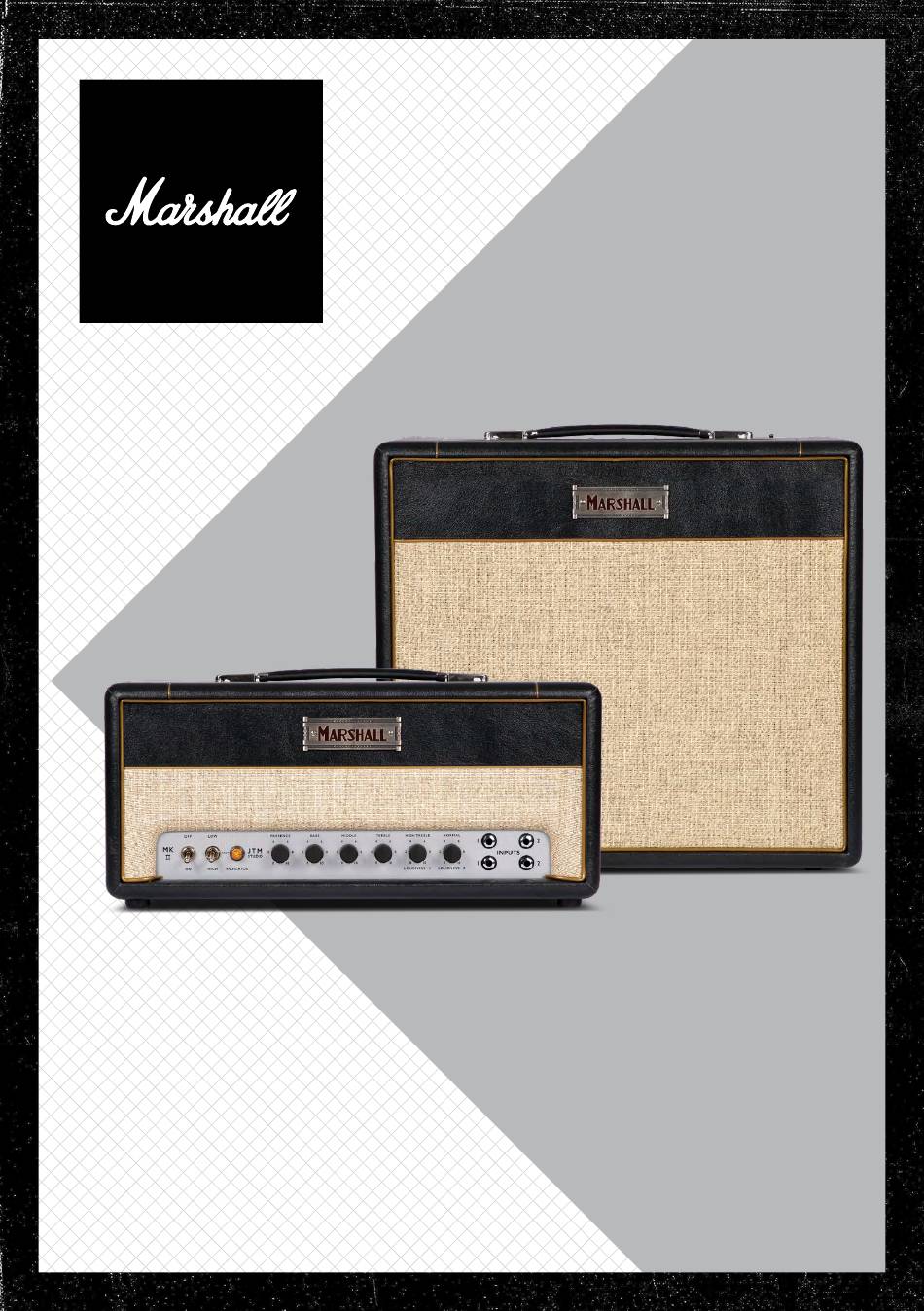

  • Page 1 STUDIO JTM ST20H & ST20C QUICK START GUIDE...

  • Page 3: Table Of Contents

    English Congratulations on purchasing your Marshall Studio JTM. Download the full manual at www.marshall.com Français Félicitations pour l’achat de votre amplificateur Studio JTM. Téléchargez le manuel complet sur www.marshall.com Deutsch Herzlichen Glückwunsch zum Kauf deines Studio JTM Amp. Laden sie das vollständige handbuch von www.marshall.com herunter. Español Le felicitamos por la compra de su amplificador Studio JTM.

  • Page 4: English

    ENGLISH WARNING! SAFETY INSTRUCTIONS Please read this manual carefully before plugging in. Follow all instructions and heed all warnings. Warning: before going any further, make sure 5. Plug your guitar into one of the input jack that your amp is compatible with your mains sockets on the front panel.
  • Page 5 ENGLISH SPECIFICATION The amp that started it all is back. The JTM is a welcome addition to the Studio range, offering players authentic, smooth, and valve-driven break-up at lower volumes – perfect for home or studio use. Creating a sound that defined a generation, the JTM delivers the legendary loud blend of crunch and clean recognised the world over.
  • Page 6 ENGLISH FRONT PANEL FUNCTIONS ST20H ST20C 1. POWER SWITCH aggressive tone. Mains power is on when set to the on position. 7. TREBLE 2. STANDBY SWITCH Adjusts the upper frequencies of the amp. Your The unit power is in low power mode (5W) tone will get brighter as it is turned up.
  • Page 7 ENGLISH REAR PANEL FUNCTIONS ST20H ST20C Note: the high treble and normal inputs can be speakers than rated. The safe combinations are linked together with a 1/4” patch cable to blend those listed in this manual. Any other speaker and create the tone that suits the player. combinations may stress the power amp and potentially lead to valve failure.

  • Page 8: Français

    FRANÇAIS AVERTISSEMENT ! CONSIGNES DE SÉCURITÉ Veuillez lire attentivement ce manuel avant branchement. Suivez toutes les consignes et respectez tous les avertissements. Avertissement : avant d’aller plus loin, vérifier de le connecter à la prise secteur. que votre amplificateur est compatible avec votre alimentation électrique.
  • Page 9 FRANÇAIS PRÉSENTATION ET SPÉCIFICATIONS L'amplificateur avec lequel tout a commencé est de retour. Le JTM est un complément idéal de la gamme Studio, qui permet aux musiciens de réaliser un break-up authentique, doux et basé sur les lampes à faible volume. Il peut être utilisé à la maison ou en studio. Le son qu'il produit a marqué toute une génération.
  • Page 10 FRANÇAIS FONCTIONS DU PANNEAU AVANT ST20H ST20C 1. COMMUTATEUR D’ALIMENTATION 6. MÉDIUMS L’alimentation secteur est activée lorsque Règle les fréquences moyennes de l’ampli. Vous l’interrupteur est réglé sur marche (on). offre la gamme allant d’un son plein et rond à une tonalité...
  • Page 11 FRANÇAIS tonalité plus arrondie et plus ample. Branchez votre guitare sur l'entrée haute sensibilité (12) pour un gain plus élevé (ou pour compenser les micros à faible sortie) ou sur l'entrée basse sensibilité (13) pour des sons plus clairs (ou pour compenser les micros à...
  • Page 12 FRANÇAIS FONCTIONS DU PANNEAU ARRIÈRE ST20H ST20C 1. SORTIE HAUT-PARLEUR conduire à une panne de lampe. Prise 1/4” pour connexion haut-parleur 16 Ohm. Remarque : ne jamais utiliser cet ampli sans 2. SORTIE HAUT-PARLEUR charge de haut-parleur. Prise 1/4” pour connexion haut-parleur 8 Ohm 6.

  • Page 13: Deutsch

    DEUTSCH WARNUNG! SICHERHEITSHINWEISE Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät anschließen. Alle Anweisungen und Warnungen beachten. Warnung: Versichern Sie sich, bevor Sie 3. Verbinden Sie das im Lieferumfang fortfahren, dass der Verstärker mit dem enthaltene Netzkabel zuerst mit dem Stromnetz kompatibel ist.
  • Page 14 DEUTSCH ÜBERBLICK UND SPEZIFIKATIONEN Der Verstärker, mit dem alles angefangen hat, ist zurück. Der JTM ist eine willkommene Ergänzung der Studio-Reihe und bietet Musikern einen authentischen, sanften, röhrengesteuerten Break-up bei niedriger Lautstärke – perfekt für die Verwendung zu Hause oder im Studio. Der JTM bietet einen Sound, der eine Generation definiert hat, sowie die legendäre laute Mischung aus Crunch und Clean, die überall auf der Welt bekannt ist.
  • Page 15 DEUTSCH FUNKTIONEN VORDERSEITE ST20H ST20C 1. NETZSCHALTER 6. MITTENREGLER Wenn der Schalter auf Ein gestellt ist, ist der Justiert die mittleren Frequenzen des Netzstrom angeschaltet. Verstärkers. Damit erzielen Sie alles von einem vollen, satten Sound bis zu aggressiven Tönen. 2. STANDBY-SCHALTER 7.
  • Page 16 DEUTSCH runderen, volleren Ton. Schließe deine Gitarre an den Eingang für hohe Empfindlichkeit (12) an für einen hohen Gain (oder um Tonabnehmer mit geringer Ausgangsleistung zu kompensieren) oder den Eingang für niedrige Empfindlichkeit (13) für klarere Töne (oder um Tonabnehmer mit hoher Ausgangsleistung zu kompensieren).
  • Page 17 DEUTSCH FUNKTIONEN RÜCKSEITE ST20H ST20C 1. LAUTSPRECHERANSCHLUSS die in diesem Handbuch aufgeführten. Andere 1/4”-Buchse zum Anschließen von 16-Ohm- Lautsprecherkombinationen können den Lautsprechern. Verstärker überlasten und möglicherweise zu einer Röhrenstörung führen. 2. LAUTSPRECHERANSCHLUSS Hinweis: Verwenden Sie diesen Verstärker 1/4”-Buchse zum Anschließen von 8-Ohm- niemals ohne Lautsprecherlast.

  • Page 18: Español

    ESPAÑOL ¡ADVERTENCIA! INSTRUCCIONES DE SEGURIDAD Lee detenidamente este manual antes de enchufar el equipo. Sigue todas las instrucciones y respeta todas las advertencias. Advertencia: Antes de continuar, asegúrate 4. Asegúrate de que los controles maestro, de de que el amplificador sea compatible con la volumen y/o del nivel de salida del panel alimentación de corriente.
  • Page 19 ESPAÑOL VISIÓN GENERAL Y ESPECIFICACIONES El amplificador con el que empezó todo ha vuelto. El JTM, la incorporación a la gama Studio que estábamos esperando, ofrece a los intérpretes una disociación auténtica, suave y controlada por válvulas a volúmenes más bajos, lo que lo convierte en el amplificador perfecto para uso doméstico o en el estudio.
  • Page 20 ESPAÑOL FUNCIONES DEL PANEL DELANTERO ST20H ST20C 1. ENCENDIDO 6. MEDIOS Cuando se encuentra en la posición de Ajusta las frecuencias medias del amplificador. encendido, se conecta la alimentación eléctrica. Permite acceder desde sonidos gruesos y plenos hasta sonidos agresivos. 2.
  • Page 21 ESPAÑOL de alta sensibilidad (12) para lograr una mayor ganancia (o para compensar las pastillas de baja salida) o a la entrada de baja sensibilidad (13) para obtener tonos más limpios (o para compensar las pastillas de alta salida). Entradas: las nuevas entradas normal y de sobreagudos se pueden enlazar con un cable de red de 1/4”...
  • Page 22 ESPAÑOL FUNCIONES DEL PANEL TRASERO ST20H ST20C 1. SALIDA DE ALTAVOCES provocar una avería en las válvulas. Toma de 1/4” para conectar un altavoz de 16 Nota: No utilices nunca el amplificador sin un ohmios. altavoz que sirva como carga. 2.

  • Page 23: Português

    PORTUGUÊS AVISO! INSTRUÇÕES DE SEGURANÇA Por favor, leia cuidadosamente este manual antes de fazer conexões. Siga todas as instruções e obedeça todos os avisos. Aviso: Antes de prosseguir, certifique-se de que 4. Assegure-se de que quaisquer controles seu amplificador é compatível com sua fonte master, volume e/ou níveis de saída no de eletricidade principal.
  • Page 24 PORTUGUÊS ESPECIFICAÇÕES O amplificador que deu origem a tudo está de volta. O JTM é um ótimo complemento à gama Studio, oferecendo aos músicos distorção de válvulas, autêntica e suave em baixos volumes – perfeito para ser usado em casa ou no estúdio. Ao criar um som que definiu uma geração, o JTM oferece a combinação lendária de sons fortes e limpos reconhecidos em todo o mundo.
  • Page 25 PORTUGUÊS FUNÇÕES DO PAINEL FRONTAL ST20H ST20C 1. CHAVE DE ENERGIA 6. MIDDLE A energia principal está ligada quando a chave Ajusta as frequências médias do amplificador. está na posição on. Proporciona de tudo, de um som gordo e cheio a um timbre agressivo.
  • Page 26 PORTUGUÊS arredondando e cheio. Ligue a sua guitarra à entrada de alta sensibilidade (12) para um ganho mais elevado (ou para compensar captadores de baixa saída) ou à entrada de baixa sensibilidade (13) para tons mais limpos (ou para compensar captadores de saída mais elevada).
  • Page 27 PORTUGUÊS FUNÇÕES DO PAINEL TRASEIRO ST20H ST20C 1. SAÍDA DE FALANTES Nota: nunca use este amplificador sem uma Conector de 1/4” para conexão de falante de carga de falantes. 16 Ohm. 6. SAÍDA DI 2. SAÍDA DE FALANTES Conecte seu amplificador a um dispositivo de Conector de 1/4”...

  • Page 28: Italiano

    ITALIANO AVVERTENZA! DISPOSIZIONI DI SICUREZZA Leggere attentamente questo manuale prima di collegare. Seguire tutte le istruzioni e prestare attenzione a tutte le avvertenze. Avvertenza: prima di proseguire, accertarsi che fornito all’ingresso della rete elettrica, prima l’amplificatore sia compatibile con la propria sul pannello posteriore e poi a una presa rete di alimentazione elettrica.
  • Page 29 ITALIANO SPECIFICHE TECNICHE L'amplificatore che ha dato il via a tutto è tornato. Il JTM è una gradita aggiunta alla gamma Studio. Offre ai musicisti un break-up autentico, morbido e valvolare a volumi più bassi. Si propone quindi come il prodotto perfetto per essere usato a casa oppure in studio. Creando un suono che ha definito una generazione, il JTM offre quella leggendaria miscela sonora di crunch e clean che è...
  • Page 30 ITALIANO FUNZIONI DEL PANNELLO FRONTALE ST20H ST20C 1. INTERRUTTORE PRINCIPALE dell’amplificatore, offrendo tutta una gamma che Per accendere l’interruttore principale spazia da suoni grassi e pieni a toni aggressivi. impostarlo sulla posizione on. 7. TREBLE (ACUTI) 2. INTERRUTTORE DI STANDBY Regola le frequenze più...
  • Page 31 ITALIANO pickup a basso output) o all'ingresso a bassa sensibilità (13) per ottenere toni più puliti (o per compensare i pickup ad alto output). Ingressi: gli ingressi high treble e normal possono essere collegati insieme con un cavo di collegameno da 1/4” per miscelare e creare il tono adatto al chitarrista.
  • Page 32 ITALIANO FUNZIONI DEL PANNELLO POSTERIORE ST20H ST20C 1. USCITA DIFFUSORE presente manuale. Qualsiasi altra combinazione Presa da 1/4” per la connessione del diffusore di diffusori può stressare il finale di potenza e 16 Ohm. causare potenzialmente il guasto della valvola. 2.
  • Page 33 简体中文 警告! 安全说明 通电之前， 请仔细阅读本手册。 请遵循所有说明并注意所有的警告。 警告： 在进一步操作之前， 请确保您放大器的规 7. 使用待机 (STANDBY) 开关在 20W/5W 之间 格与电源匹配。 如果您有任何疑问， 请向合格的 做出选择。 技术人员寻求帮助 — 您的 Marshall 经销商可以 在这方面为您提供帮助。 8. 将音量调至您所需的水平， 即可开始演奏。 电源输入和保险丝 运输您的设备 放大器后面板上清楚地标注了适用于您的放大 在试图移动设备之前， 请确保您的放大器处于关 器的特定电源输入额定电压。 您的放大器配有一 闭状态， 拔出电源插头， 并确保所有可拆装信号 条可拆式电源线， 应将其连接到放大器后面板上 线均与设备断开连接。...
  • Page 34 简体中文 概述和规格 放大器鼻祖强势归来。 JTM强势加入Studio系列， 在低音量下为演奏者提供真实、 平滑和阀门驱动的 破音， 非常适合家庭或工作室使用。 JTM能够提供传奇性的过载和清新音色的响亮混合， 为全世界所 公认 ； 它也因之创造了足以定义一个世代的声音。 ST20H ST20C 功率控制器 20W 或 5W 功率控制器 20W 或 5W 2 x ECC83， 1 x ECC83 （ 分相 2 x ECC83， 1 x ECC83 （ 分相 电子管 电子管...
  • Page 35 简体中文 前面板功能 ST20H ST20C 1. POWER SWITCH （电源开关） 7. TREBLE （高音） 当设在 ON （打开） 位置时， 电源接通。 调整放大器的上频率。 调高后， 您的音色将变得 更加明亮。 2. STANDBY （待机） 开关 8. 高音/响度1 当设置为 low （低） 时， 设备功率处于低功率模式 (5W)， 当设置在中间位置时， 则为待机模式， 当 用于改变高音输入的响度的音量控制。 设置为 high power （高功率） 时， 设备在全功率 9.
  • Page 36 简体中文 后面板功能 ST20H ST20C 1. SPEAKER OUT （扬声器输出） 6. DI OUTPUT （数字输出） 用于连接 16 欧姆扬声器的 1/4”插孔。 使用此输出插口将放大器连接到外部录音设备 或调音台。 2. SPEAKER OUT （扬声器输出） 用于连接 8 欧姆扬声器的 1/4”插孔 – 当插入 2 x 注： DI output （数字输出） 增加了扬声器仿真。 16 欧姆音箱时， 结合插孔 3 使用此输出。 7.
  • Page 37 日本語 警告： 安全の手引き ご使用前にこの取扱説明書をよくお読みください。 全ての注意書きに従い、 警告を守って ください。 警告 ： 電源は必ず交流100Vを使用して ください。 分お待ち ください。 ご不明な点がございましたらご購入店にご相談 ください。 7. STANDBYスイッチをHIGH （20W） または LOW （5W） に設定して ください。 電源入力とヒューズ： アンプの定格電圧はリアパネルに記載されてい 8. 音量をお好みの程度まであげれば演 ます。 付属の電源コードをアンプ裏面のMAINS 奏可能な状態になります。 INPUTに接続して ください。 アンプを持ち運ぶ際のご注意 ヒューズの定格はリアパネルに記載されています。 絶対にヒューズ回路を遮断したり、 定格以外のヒ 機器の電源を切った上、 電源ケーブルや全ての接 ューズを使用しないでください。 続ケーブルを外し移動/運搬を行って ください。 重要なセットアップ情報...
  • Page 38 日本語 概要と仕様 すべての始まりとなったアンプが帰ってきました。 Studioシリーズに新たに加わったJTMは、 正真正銘 の滑らかな真空管オーバードライブを小音量で実現し、 自宅やスタジオでの使用に最適です。 一時代 を築いたサウンドを生み出すJTMは、 世界中で知られているクランチとクリーンを融合した伝説的な 爆音を提供します。 ST20H （アンプヘッド） ST20C （コンボアンプ） 出力ワット数 20Wまたは5W 出力ワット数 20Wまたは5W 2 x ECC83、 1 x ECC83 （ フェイ 2 x ECC83、 1 x ECC83 （ フェイ 真空管 真空管 ズスプリ ッター） 、 2 x 5881 ズスプリ...
  • Page 39 日本語 フロントパネルの機能 ST20H ST20C 1. 電源スイッチ えます。 ON （オン） の位置にすると電源が入ります。 8. ハイ ・ トレブル/ラウドネス1： 2. スタンバイスイッチ ハイ ・ トレブル入力の音量を調節します。 このスイッチがLOWの位置では低出力モード 9. ノーマル/ラウドネス2： （5W） 、 中央の位置ではスタンバイ、 HIGHの位置 では高出力モード （20W） で駆動します。 ノーマル入力の音量を調節します。 STANDBY MODE （スタンバイモード） ： アンプの 10 & 11. ハイ ・ トレブル入力 (1)： 使用を一時中断する場合はこのモードに設定し...
  • Page 40 日本語 リアパネルの機能 ST20H ST20C 1. スピーカー出力 障の原因となります。 16Ωスピーカー出力です。 注意： ST20H/ST20Cは必ずスピーカーを接続し 2. スピーカー出力 てご使用ください。 8Ωスピーカー出力です。 16Ωスピーカーを2台接 6. DI出力 続する場合は出力3を併用します。 ミキサーやレコーディ ング機器等へ接続するライ 3. スピーカー出力 ン出力です。 8Ωスピーカー出力です。 メモ ： この出力にはスピーカー ・ エミュレーション 16Ωスピーカーを2台接続する場合は出力2を併 が施されています 用します。 7. LOOP （ループ） スイッチ 4. スピーカー出力 エフェク トループをON/OFFします。 OFFにすると 4Ωスピーカー出力です。...
  • Page 41 NOTES...
  • Page 42 NOTES...
  • Page 44 Marshall Amplification Plc reserves the right to alter specifications without prior notice. MARSHALL AMPLIFICATION PLC, DENBIGH ROAD, BLETCHLEY, MILTON KEYNES, MK1 1DQ, ENGLAND. T: +44 (0) 1908 375411...
