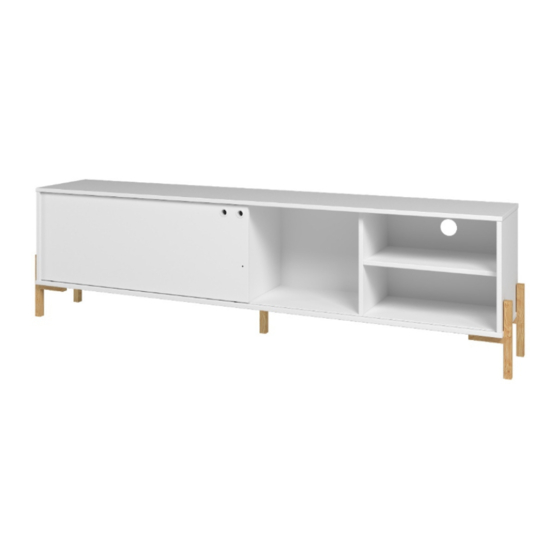

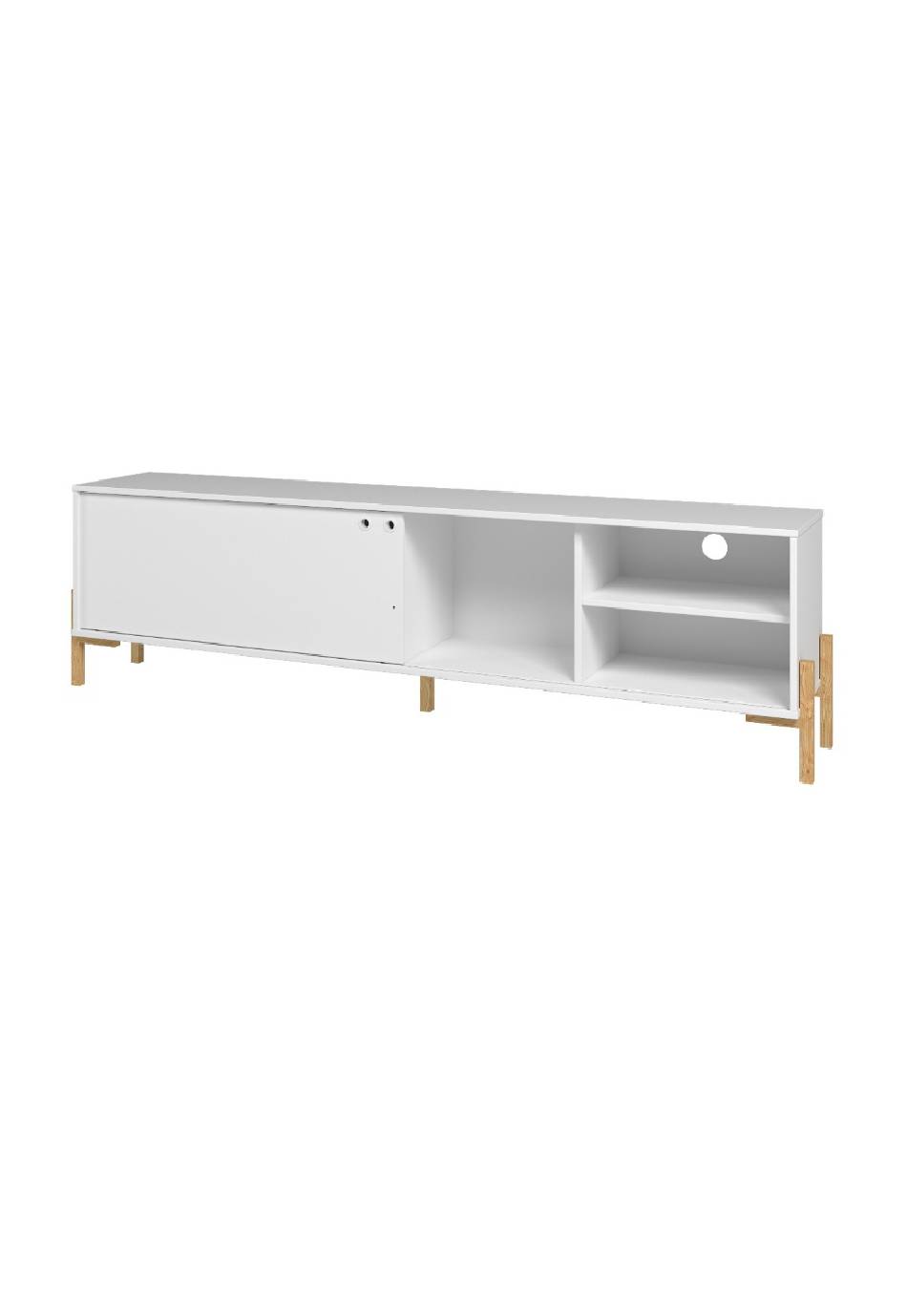

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BR 51...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 1850 A: 515 P: 335 mm Dimensions: W: 72,83 H: 19,48 D: 13,14 inches Dimensiones: L: 1850 A: 515 P: 335 mm Limpeza Cleaning Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. You can clean the product with slightly dampened cloth followed by a dry cloth.
- Page 6 COD BR: BR 51 PEÇA DESCRIÇÃO QUANTIDADE. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD BASE BASE BASE TAMPO TAPA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA DIVISÓRIA ESQUERDA LEFT PARTITION PARTICIÓN IZQUIERDA DIVISÓRIA DIREITA RIGHT PARTITION PARTICIÓN DERECHA...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000136 x 10 EF 000132 x 8 EF 000094 X 12 EF 000033 x 20 4,5X35 CC 4X50 CC 8x30 EF 000168 X 42 EF 000216 X 12 PUXADOR x 2 PINO PLÁSTICO x 4...
- Page 8 = 5 KG - 11,02 LB = 10 KG - 22,04 LB = 20 KG - 44,09 LB = 4 KG - 8,81 LB 50" PASSO 1 / STEP 1 / PASO 1 Encaixe o perfil plástico na peça 01. Fit the plastic profile at piece 01.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira o pino plástico na peça 08. Insira o puxador. Insert the plastic pine into piece 08. Insert the handle. Añade el pino plastico en la pieza 08. Añade la manija. PINO PLÁSTICO PLASTIC PINE PINO PLASTICO PASSO 3 / STEP 3 / PASO 3...
- Page 10 PASSO 5 / STEP 5 / PASO 5 Conecte as peças 04, 06 e 07, insira a ferragem EF 000216 e gire para apertar. Connect pieces 04, 06 and 07, insert hardware EF 000216 and turn to tigthen. Junte las piezas 04, 06 y 07, añade el herraje EF 000216 y gire para apretar.
- Page 11 PASSO 8 / STEP 8/ PASO 8 Fixe as peças 10 à peça 01 utilizando a ferragem EF 000136. Attach pieces 10 to piece 01using hardware EF 000136. Fije las piezas 10 a la pieza 01 utilizando el herraje EF 000136. EF 000136 PASSO 9 / STEP 9 / PASO 9 Fixe a peça 09 ao móvel usando a ferragem EF 000168.
