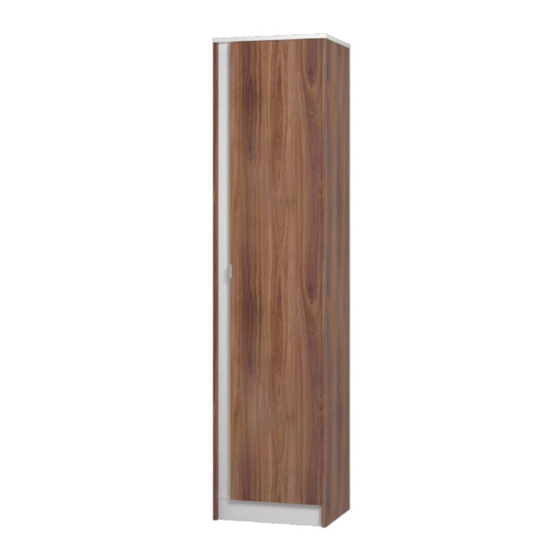

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BAM 06...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. For the perfect fit, please read this manual carefuly and follow indicated steps. Lea este manual y siga los pasos para que el producto no pierda la garantía y también para el ajuste perfecto.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 445 A: 1820 P: 350 mm Dimensions: W: 17.51 H: 71.65 D: 13.77 inches Dimensiones: L: 445 A: 1820 P: 350 mm Limpeza Cleaning Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. You can clean the product with slightly dampened cloth followed by a dry cloth.
- Page 6 COD BR: BAM 06 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD BASE BASE BASE TAMPO TAPA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA PRATELEIRA SHELF REPISA PRATELEIRA CENTRAL CENTRAL SHELF REPISA CENTRAL DOOR PORTA...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 TAPA FUROS x 12 GIZ x 01 EF 000094 X 12 EF 000033 x 28 STICKER x 12 CHALK x 01 8x30 TAPAS PLÁSTICAS x 12 TIZA x 01 PÉS REDONDOS x 4...
- Page 8 = 4KG - 8.81LB PASSO 1 / STEP 1 / PASO 1 Insira a ferragem EF 000094 nas peças 02, 03 e 04. Insert hardware EF 000094 into pieces 02, 03 and 04. Añade el herraje EF 000094 en las piezas 02, 03 y 04. EF 000094...
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira a ferragem EF 000033 nas peças 01, 05 e 06. Insert hardware EF 000033 into pieces 01, 05 e 06. Añade el herraje EF 000033 en las piezas 01, 05 e 06. PASSO 3 / STEP 3 / PASO 3 Insira a ferragem EF 000033 nas peças 03 e 04.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Fixe a ferragem EF 000043 e o puxador usando a ferragem EF 000106. Fix hardware EF 000043 and the handle using hardware EF 000106. Fije el herraje EF 000043 y la manija utilizando el herraje EF 000106. EF 000106 Puxador Handle...
- Page 11 PASSO 8 / STEP 8 / PASO 8 Conecte as peças 05 à parte montada no passo anterior. Connect pieces 05 to the part assembled into the previous step. Junte las piezas 05 a la parte armada en el paso anterior. PASSO 9 / STEP 9 / PASO 9 Conecte a peça 04 à...
- Page 12 PASSO 11 / STEP 11 / PASO 11 Conecte a peça 02 ao móvel montado, insira a ferragem EF 000216 e gire para apertar. Connect piece 02 to the assembled furniture, insert hardware EF 000216 and turn to tighten. Junte la pieza 02 al mueble armado, añade el herraje EF 000216 y gire para apretar.
- Page 13 PASSO 14 / STEP 14 / PASO 14 Fixe a peça 07 ao móvel montado. Fix piece 07 to the assembled furniture. Fije la pieza 07 al mueble armado. PASSO 15 / STEP 15 / PASO 15 Use o parafuso EF 000248 para fixar a ferragem EF 000529 ao móvel.
- Page 14 PASSO 17 / STEP 17 / PASO 17 Utilize o tapa furos para cobrir os parafusos aparentes. Use the sticker to cover the apparent screws. Utilice los tapa huecos para cubrir los tornillos aparentes. PASSO 18 / STEP 18 / PASO 18 Utilize o giz para dar o acabamento final ao produto.
