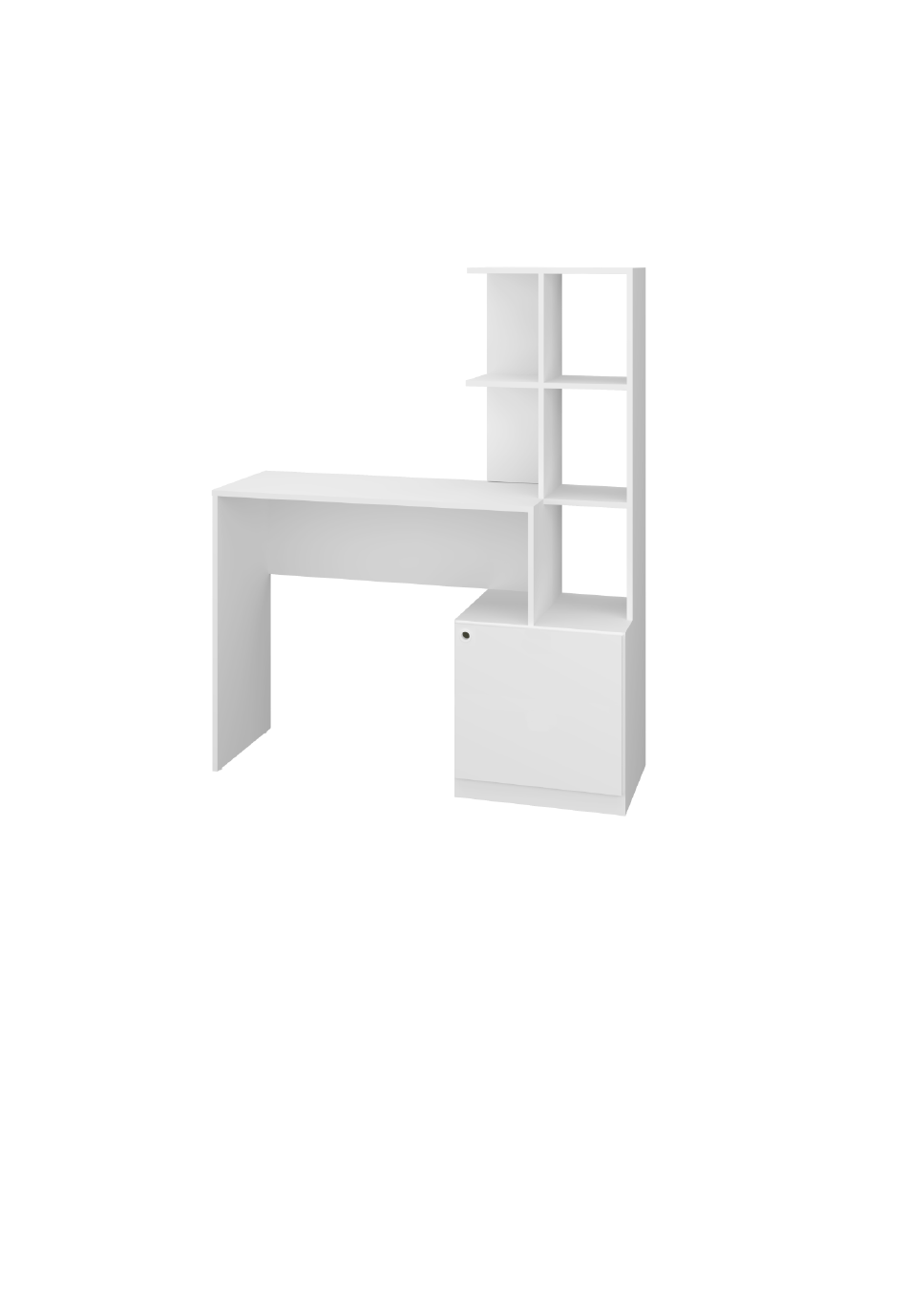

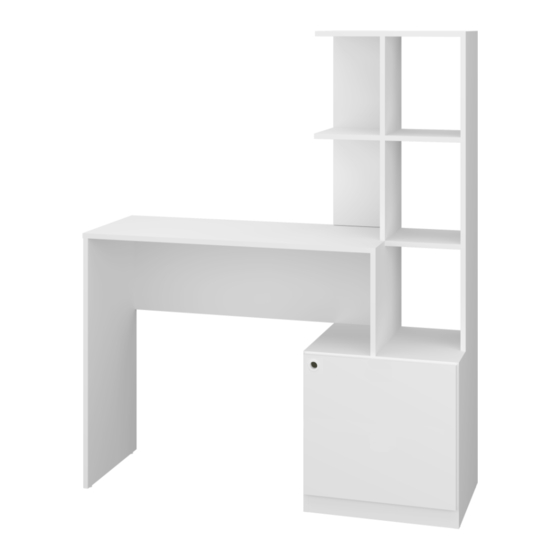

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BC 85...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 1135 A: 1380 P: 395 mm Dimensions: W: 44.68 H: 54.33 D: 15.55 inches Dimensiones: L: 1135 A: 1380 P: 395 mm Limpeza Cleaning Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. You can clean the product with slightly dampened cloth followed by a dry cloth.
- Page 6 COD BR: BC 85 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD TAMPO MAIOR LONGER TOP TAPA MENOR LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA TRAVESSA TRAVERSE TRAVESAÑO LATERAL MENOR LOWER SIDE LATERAL MENOR LATERAL DIREITA SUPERIOR UPPER RIGHT SIDE LATERAL DERECHA SUPERIOR...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000731 X 8 EF 000724 X 2 EF 000033 x 29 TAPA FUROS x 33 8x30 STICKER x 33 8x55 8x40 TAPAS PLÁSTICAS x 33 EF 000094 X 21 EF 000216 X 33...
- Page 8 = 5KG - 11.02LB = 12KG - 26.45LB = 1KG - 2.20LB PASSO 1 / STEP 1 / PASO 1 Fixe a ferragem EF 000094 nas peças01, 06 e 18. Attach hardware EF 000094 in pieces 01, 06 and 18. Fije el herraje EF 000094 en las piezas 01, 06 y 18.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Não insira a ferragem EF 000033 aqui. Do not insert hardware EF 000033 here Insira a ferragem EF 000033 nas peças 03, 04, 10 e 16. No añade el herraje EF 000033 aquí. Insert hardware EF 000033 into pieces 03, 04, 10 and 16.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Fixe a ferragem EF 000044 na peça 15 utilizado a ferragem EF 000106. Attach hardware EF 000044 to piece 15 using hardware EF 000106. Fije el herraje EF 000044 en la pieza 15 utilizando el herraje EF 000106. EF 000044 PUXADOR HANDLE...
- Page 11 PASSO 8 / STEP 8 / PASO 8 Use as ferragens EF 000067 e EF 000731 para conectar as peças 07, 08 e 10. Use hardware EF 000067 and EF 000731 to connect pieces 07, 08 and 10. Utilice los herrajes EF 000067 y EF 000731 para juntar las piezas 07, 08 y 10. EF 000067 EF 000731 PASSO 9 / STEP 9 / PASO 9...
- Page 12 PASSO 11 / STEP 11/ PASO 11 Use as ferragens EF 000067 e EF 000731 para conectar as partes montadas nos passos 8 e 10, insira a ferragem EF 000216 e gire para apertar. Use hardware EF 000067 and EF 000731 to connect the parts assembled in steps 8 and 10, insert hardware EF 000216 and turn to tighten.
- Page 13 PASSO 14 / STEP 14/ PASO 14 Conecte a peça 06, insira a ferragem EF 000216 e gire para apertar. Connect piece 06, insert hardware EF 000216 and turn to tighten. Junte la pieza 06, añade el herraje EF 000216 y gire para apretar. PASSO 15 / STEP 15 / PASO 15 Fixe a peça 18 utilizando a ferragem EF 000132.
- Page 14 PASSO 17 / STEP 17 / PASO 17 Conecte a peça 18, insira a ferragem EF 000216 e gire para apertar. Connect piece 18, insert hardware EF 000216 and turn to tighten. Junte la pieza 18, añade el herraje EF 000216 y gire para apretar. PASSO 18 / STEP 18 / PASO 18 Conecte a peça 06, insira a ferragem EF 000216 e gire para apertar.
- Page 15 PASSO 20 / STEP 20 / PASO 20 Fixe a peça 15 ao móvel montado, gire o parafuso para ajustar a porta conforme necesário. Attach piece 15 to assembled furniture, turn the screw for adjusting the door as needed. Fije la pieza 15 al mueble armado, gire el tornillo para ajustar la puerta según sea necesario. Ajuste de profundidade Deph adjusting...
