Summary of Contents for BRV Móveis BPP 05

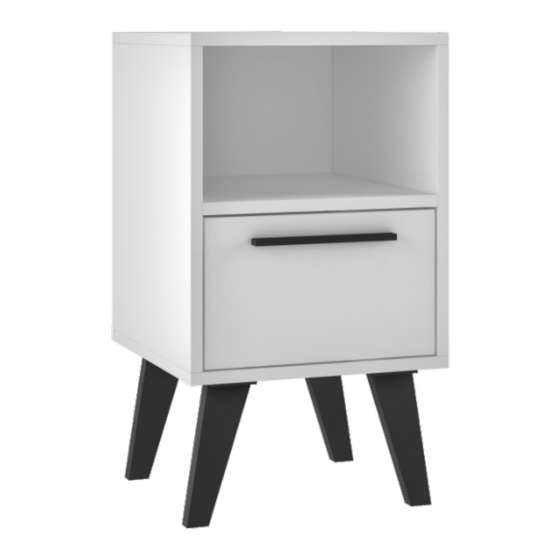

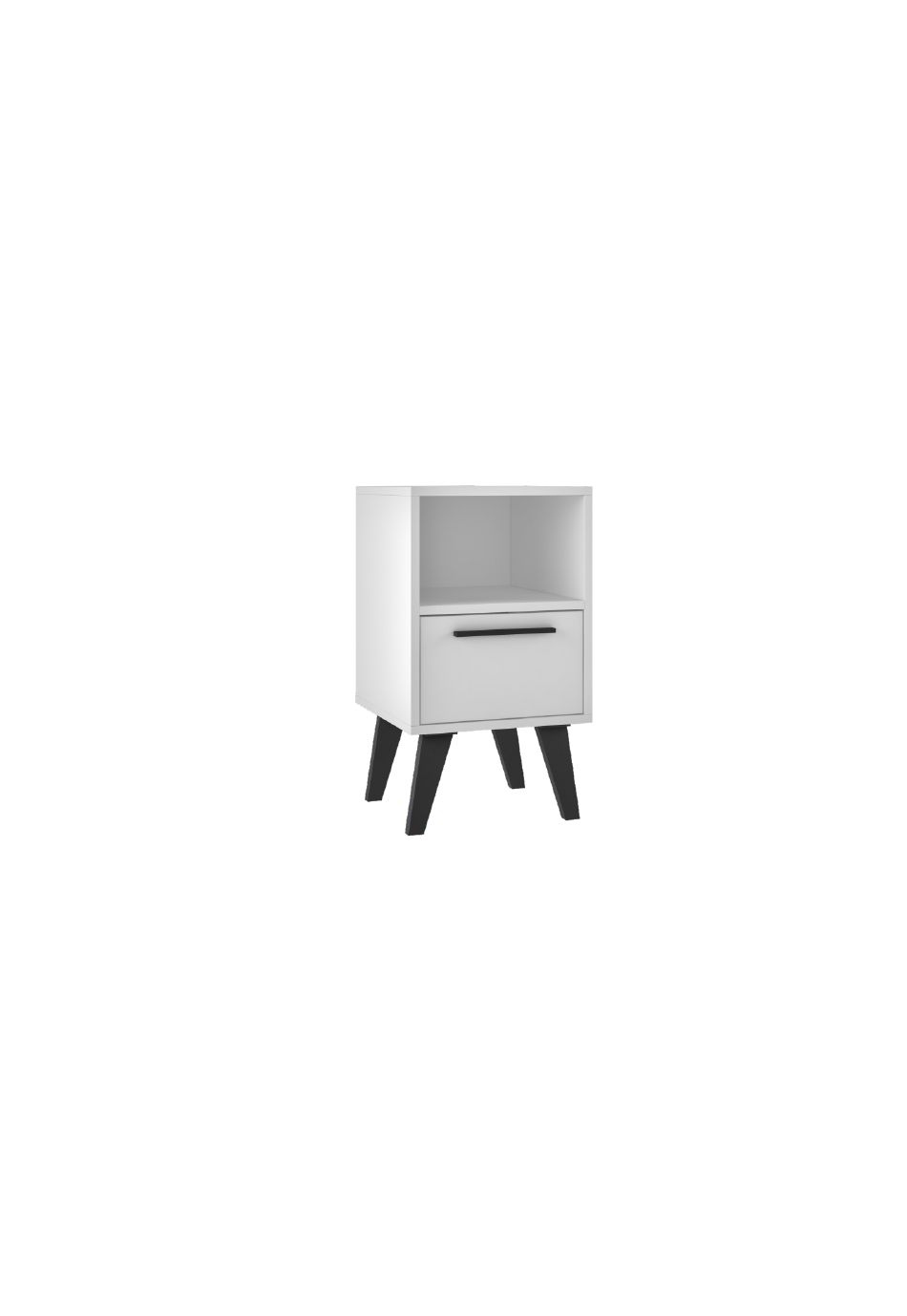

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BPP 05, BPP 215...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V: 06/19...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 330 A: 585 P: 350 mm Dimensions: W: 12.99 H: 23.03 D: 13.78 inches Dimensiones: L: 330 A: 585 P: 350 mm Limpeza Cleaning Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. Slightly dampened cloth and after a dry cloth, do not use chemicals or abrasives.
- Page 6 COD BR: BPP 05, BPP 215 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIóN CANTIDAD TAMPO TAPA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA FRENTE GAVETA FRONT DRAWER FRENTE CAJÓN PÉS FEET PIES SHELF PRATELEIRA REPISA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000033 x 20 EF 000557 x 16 EF 000216 X 8 TAPA FUROS x 8 8x30 4X16 CC STICKER x 8 TAPAS PLÁSTICAS x 8 GIZ x 01 EF 000132 x 4...
- Page 8 = 3 KG - 6.61LB = 2 KG - 4.41LB PASSO 1 / STEP 1 / PASO 1 Insira a ferragem EF 000094 nas peças 01, 03, 20 e 22. Insert hardware EF 000094 into pieces 01, 03, 20 and 22. Añade el herraje EF 000094 en las piezas 01, 03, 20 y 22.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira a ferragem EF 000033 nas peças 02, 06 e 07. Fixe as corrediças utilizando a ferragem EF 000106. Insert hardware EF 000033 into pieces 02, 06 and 07. Attach the drawer tracks using hardware EF 000106. Añade el herraje EF 000033 en las piezas 02, 06 y 07.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Fixe as partes montadas nos passos 4 e 5 utilizando a ferragem EF 000132. Conecte a peça 01, insira a ferragem EF 000216 e gire para apertar. Fix parts assembled on step 4 and 05 using hardware EF 000132. Connect piece 01, insert hardware EF 000216 and turn to tighten.
- Page 11 PASSO 8 / STEP 8/ PASO 8 PASSO 9 / STEP 9 / PASO 9 Encaixe a peça 08 entre os espaços específicos nas peças 20 e 22. Fix piece 08 at part assembled through the specific spaces in pieces 20 and 22.
- Page 12 PASSO 11 / STEP 11 / PASO 11 Fixe as corrediças utilizando a ferragem EF 000106. Attach the drawer tracks using hardware EF 000106. Fije las correderas utilizando el herraje EF 000106. PASSO 12 / STEP 12 / PASO 12 Use os tapa furos para cobrir os parafusos aparentes.
