INSTRUCCIONES DE ENSAMBLAJE

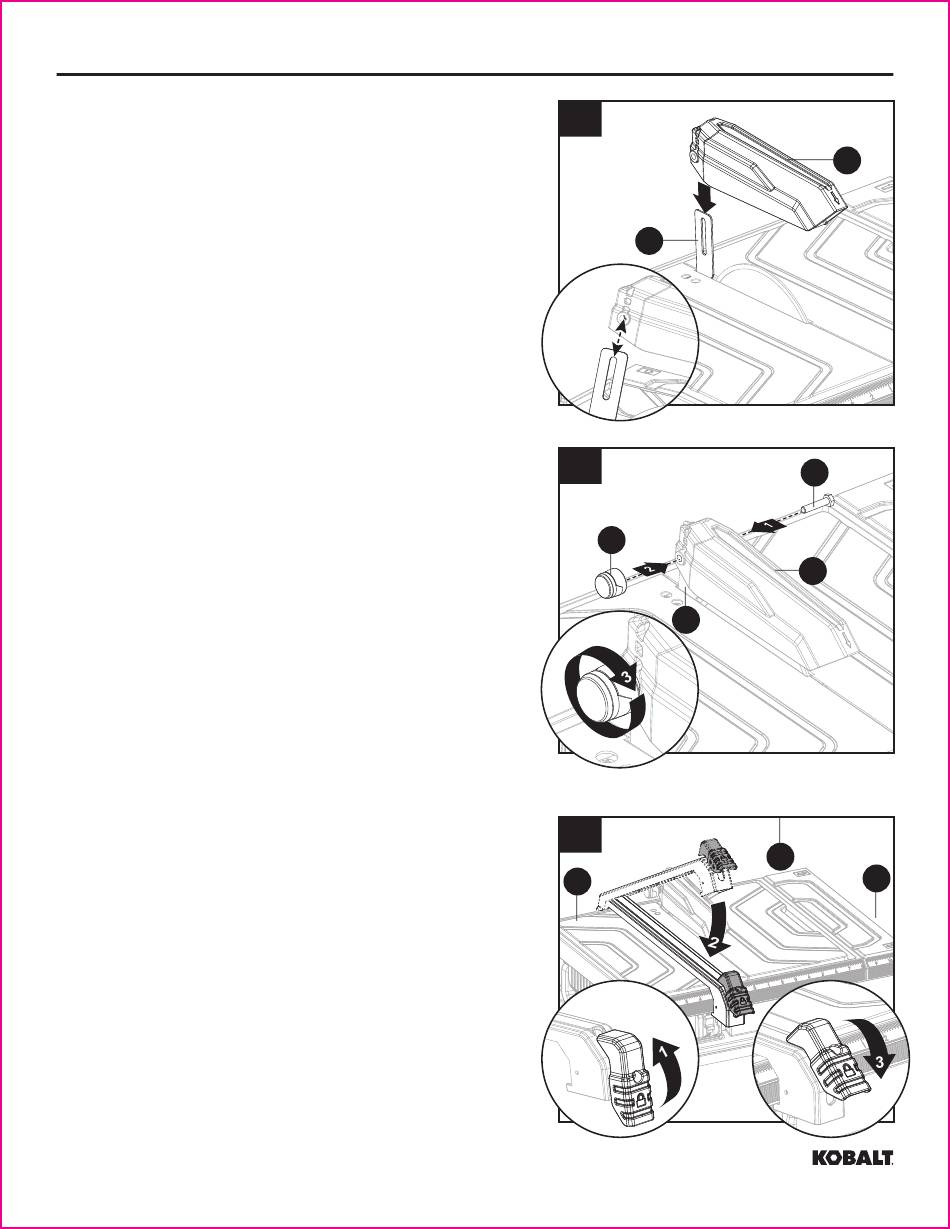

Instalación del ensamble del protector de hoja
1. Deslice el ensamble del protector de hoja (H) sobre
el separador (I) y alinee los orificios en el ensamble
del protector de hoja (H) con la ranura del
separador.
2. Inserte el perno hexagonal (Y) a través del ensamble
del protector de hoja (H) y el separador (I). Enrosque
la perilla de bloqueo (X) en el perno hexagonal (Y) y
apriete a la altura deseada.
Nota: SIEMPRE ajuste el protector de hoja en
dirección horizontal a la mesa y levemente por encima
del grosor de la baldosa. El protector de hoja no debe
tocar la baldosa.
Instalación de la guía de corte
1. Levante la palanca de bloqueo de la guía de corte
(E) y enganche la parte posterior de la guía de corte
(E) en el borde posterior de la mesa de la sierra.
Parte inferior delantera de la guía de corte al frente
de la mesa de la sierra.
Use las escalas de la guía de corte (C), que se
encuentra en la parte delantera y posterior de la
mesa, para fijar la guía de corte en el espesor de
corte deseado.
Presione la palanca de bloqueo hacia abajo para
asegurarla a la mesa de la sierra.
Cuando la palanca de bloqueo está bien asegurada,
debe estar orientada hacia abajo.
