Johnson Controls VA9204-B-2 Series Installation Manual page 8

VA9204-BGA-2, VA9204-BGB-2, VA9204-BUA-2, VA9204-BUB-2
Wiring
See Figure 19 and Figure 20 to wire the applicable
VA9204-Bxx-2 Series model.

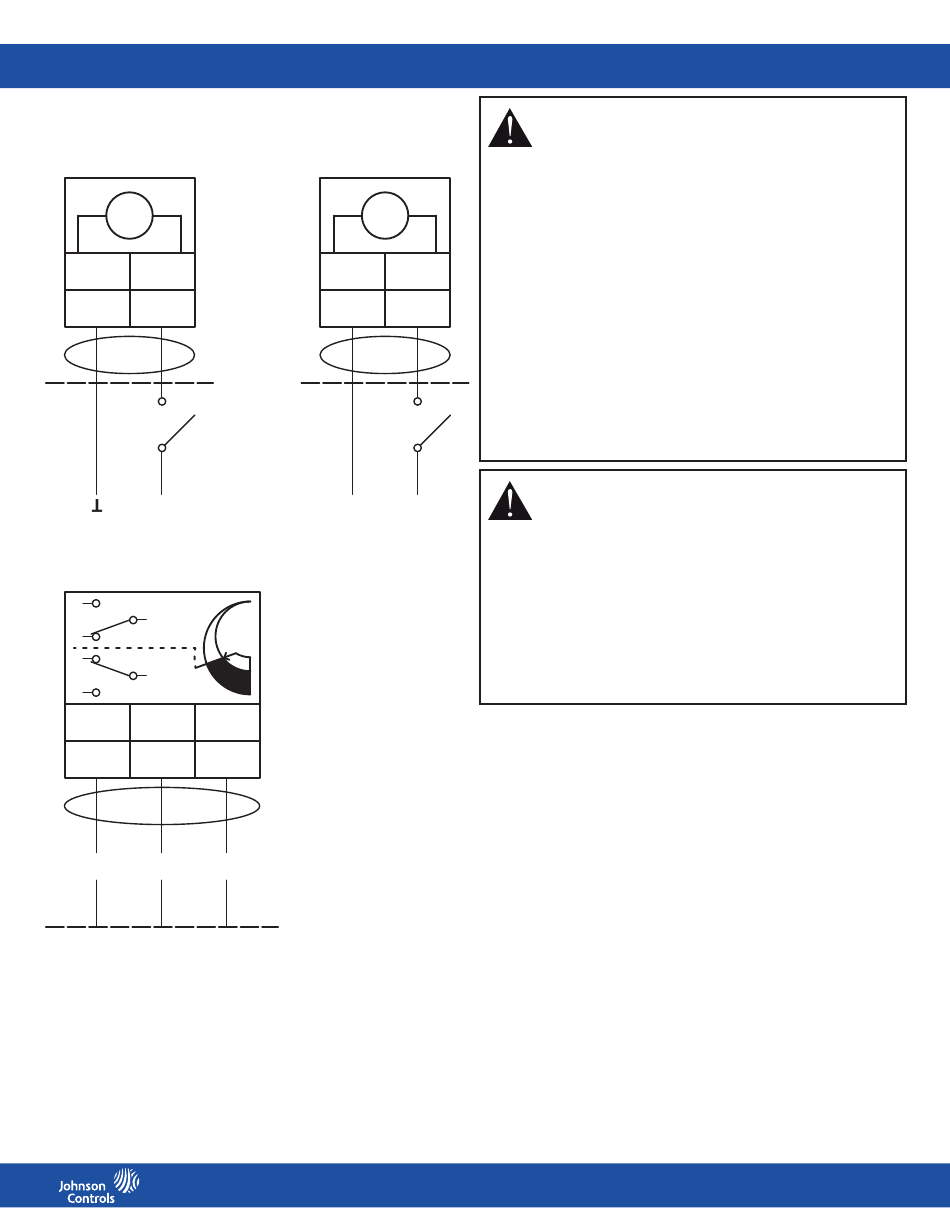

Figure 19: Control wiring diagrams
M
BLK RED
1 2
~
24 VAC 50/60 Hz
- +
24 VDC
Figure 20: Optional auxiliary switch wiring diagram
5.0 (2.9) A 240 V
S1
21
23
22
21
BLK / BLK / BLK /
RED BLU GRY
21 22 23
COM NC NO
M
WHT BLK
1 2
N L1
85...264 VAC 50/60 Hz
8
WARNING: Risk of electric shock.
Disconnect or isolate all power supplies before
making electrical connections. More than one
disconnection or isolation may be required to
completely de-energize equipment. Contact with
components carrying hazardous voltage can cause
electric shock and may result in severe personal
injury or death.
AVERTISSEMENT : Risque de décharge
électrique.
Débrancher ou isoler toute alimentation
avant de réaliser un raccordement électrique.
Plusieurs isolations et débranchements sont
peut-être nécessaires pour couper entièrement
l'alimentation de l'équipement. Tout contact avec
des composants porteurs de tensions dangereuses
risque d'entraîner une décharge électrique et de
provoquer des blessures graves, voire mortelles.
CAUTION: Risk of property damage.
Do not apply power to the system before checking
all wiring connections. Short circuited or improperly
connected wires may result in permanent damage
to the equipment.
MISE EN GARDE : Risque de dégâts matériels.
Ne pas mettre le système sous tension avant
d'avoir vérifié tous les raccords de câblage.
Des fils formant un court-circuit ou connectés
de façon incorrecte risquent d'endommager
irrémédiablement l'équipement.
LIT-12014315 Rev. —
