Outils et pièces
Rassembler les outils et pièces nécessaires avant d'entreprendre
l'installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
Niveau
Perceuse avec des forets 1¼" (3 cm), ³⁄₁₆" (4,8 mm),
¹⁄₈" (3 mm) et ⁵⁄₁₆" (7,9 mm)
Crayon
Pince à dénuder ou couteau utilitaire
Mètre-ruban ou règle
Pince
Pistolet à calfeutrage et composé de calfeutrage résistant
aux intempéries
Scie sauteuse ou scie à guichet
Tournevis à lame plate
Cisaille de ferblantier
Tournevis Phillips
Ensemble de clés à tête hexagonale (système métrique)
Pièces nécessaires
Câble d'alimentation électrique du domicile
Serre-câble de ½" (12,7 mm) (homologation UL ou CSA)
3 connecteurs de fils homologués UL
1 bouche de décharge (décharge à travers le mur ou à travers
le toit)
Circuit d'évacuation métallique
Brides de conduit/ruban adhésif au besoin
Pièces fournies
Retirer les pièces de leur emballage. Vérifier que toutes les
pièces sont présentes.
Auvent de hotte avec ventilateur et lampes installés
Connecteur 3¼" x 10" (8,3 x 25,4 cm) pour conduit
rectangulaire
2 filtres à graisse métalliques, pour modèle de 30" (76,2 cm)
3 filtres à graisse métalliques, pour modèle de 36" (91,4 cm)
Raccord d'adaptation Torx
4 vis de montage de 5 x 45 mm
6 vis de 4,5 x 13 mm
3 vis de 4 x 8 mm
4 chevilles d'ancrage mural de 10 x 50 mm
†®TORX est une marque déposée de Saturn Fasteners, Inc.
EXIGENCES D'INSTALLATION
®†
T20
Exigences d'emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur.
Confier l'installation de la hotte à un technicien qualifié. C'est à
l'installateur qu'incombe la responsabilité de respecter les
distances de séparation spécifiées sur la plaque signalétique de
l'appareil. La plaque signalétique de l'appareil est située derrière
le filtre de gauche, sur la paroi arrière de la hotte.
On doit toujours installer la hotte à distance des sources de
courant d'air (fenêtres, portes et bouches de chauffage).
Respecter les dimensions indiquées pour les ouvertures à
découper dans les placards. Ces dimensions tiennent compte
des valeurs minimales des dégagements de séparation.
On doit disposer d'une prise de courant électrique reliée à la
terre. Voir la section "Spécifications électriques".
La hotte est configurée à l'usine pour une décharge à travers le
toit ou un mur.
On doit assurer l'étanchéité au niveau de chaque ouverture
découpée dans le plafond ou un mur traversé par l'équipement
de la hotte.
Installation dans une résidence mobile
L'installation de cette hotte doit satisfaire aux exigences de la
norme Manufactured Home Construction Safety Standards, Titre
24 CFR, partie 328 (anciennement Federal Standard for Mobile
Home Construction and Safety, titre 24, HUD, partie 280); lorsque
cette norme n'est pas applicable, l'installation doit satisfaire aux
critères de la plus récente édition de la norme Manufactured
Home Installation 1982 (Manufactured Home Sites, Communities
and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

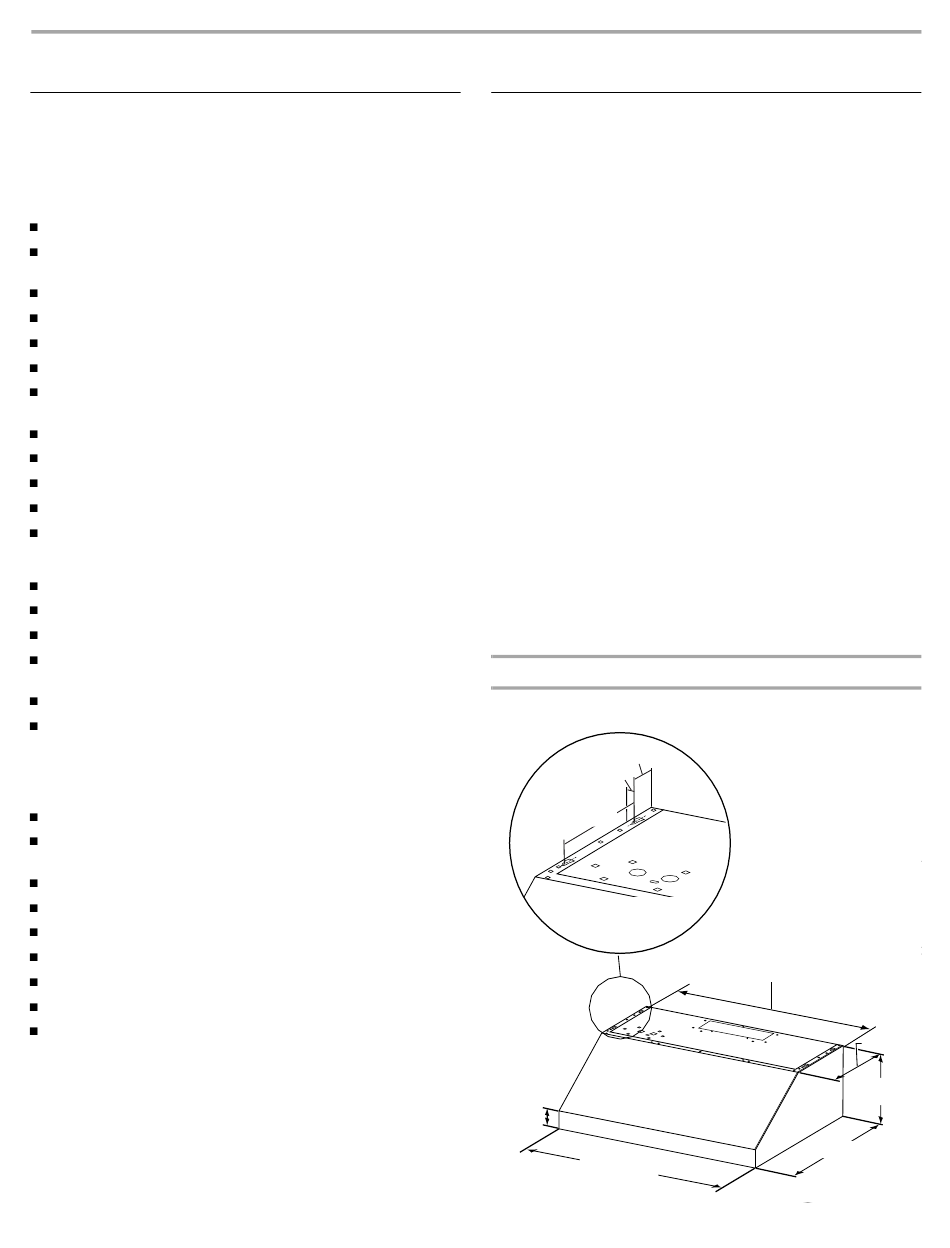

Dimensions du produit
Vue de face
2⁹⁄₁₆"
(6,5 cm)
³⁄₈"
(1,0 cm)
7½"
(19,0 cm)
29¹⁄₈" (74,0 cm) : modèles 30" (76,2 cm)
35¹⁄₈" (89,2 cm) : modèles 36" (91,4 cm)
3¹⁄₈"
(7,9 cm)
30" (76,2 cm)
36" (91,4 cm)
12"
(30,5 cm)
10"
(25,4 cm)
23" (58,4 cm)
