Summary of Contents for Hyundai H-CMD4030

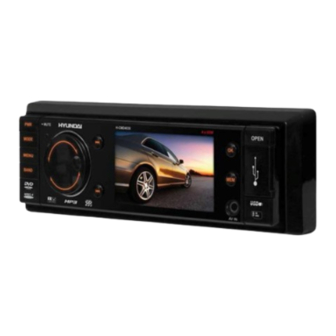

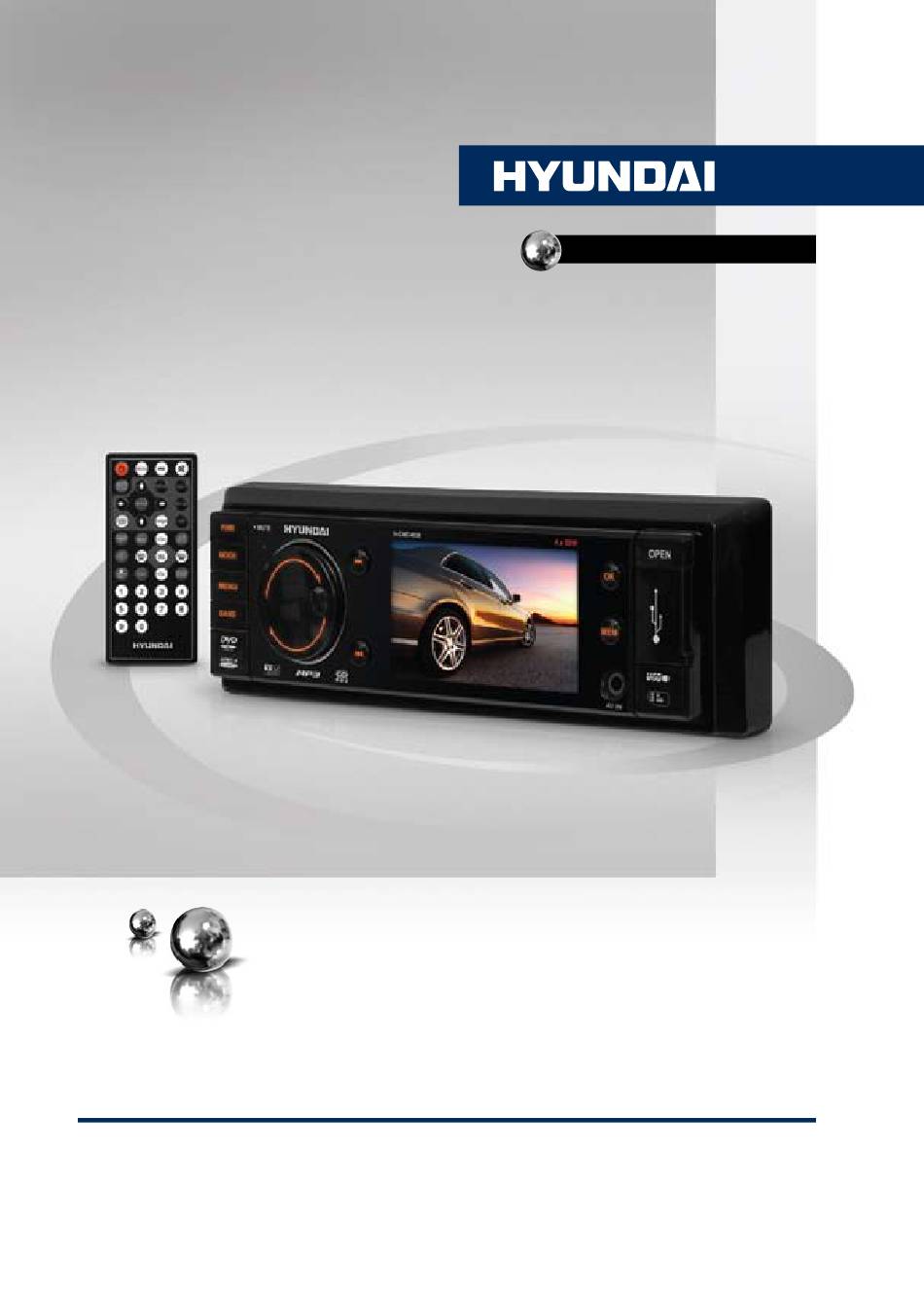

- Page 1 H-CMD4030 МУЛЬТИМЕДИЙНЫЙ MULTIMEDIA DVD/CD/MP3 DVD/CD/MP3-РЕСИВЕР СО ВСТРОЕННЫМ 3” TFT- RECEIVER WITH BUILT-IN 3” TFT ДИСПЛЕЕМ И TB-ТЮНЕРОМ DISPLAY AND TV-TUNER Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Table of contents Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Programming stations Before you start Recalling saved stations... - Page 3 Table of contents Dolby digital setup Preference setup Exit General information Handling compact discs Cleaning discs Cleaning the unit body Accessories Troubleshooting guide Specification...
-
Page 4: Before You Start
Installation/Connection Utilization of the product If you want to dispose this product, do not mix it with general household waste. There is a separate collection system for used electronic products in accordance with legislation that requires proper treatment, recovery and recycling. Please contact your local authorities for the correct method of disposal. -
Page 5: Installation/Connection
Installation/Connection Installation General notes • Choose the mounting location where the unit will not interfere with the normal driving function of the driver. • Before finally installing the unit, connect the wiring and make sure that the unit works properly. •... -
Page 6: Trim Frame Installation
Installation/Connection The outer trim frame and mounting а sleeve are not used for method of installation. б в 1. Switch off the unit and detach the front panel. Detachable control panel 2. Insert your fingers into the groove in the Insert the left locker of the body into the fixing front side of the trim frame (apply some effort to hole on the side of the panel, then insert the... -
Page 7: Connection
Installation/Connection Connection Connection diagram Camera input (yellow) Video out (yellow) Line front right out (red) Line front left out (white) Line rear right out (red) Line rear left out (white) TV antenna input (black) Subwoofer output (blue) Radio antenna input Fuse 15 A ISO connector ISO connection table... -
Page 8: Using The Iso Connector
Installation/Connection Using the ISO Connector 2. For connections without the ISO connectors, check the wiring in the vehicle 1. If your car is equipped with the ISO carefully before connecting, incorrect connection connector, then connect the ISO connectors as may cause serious damage to this unit. illustrated. -
Page 9: Operation
Operation Control elements Front panel 7. OK button 8. OPEN button 1. PWR/MUTE button 9. USB slot 2. MODE button 10. AUX in jack 3. VOLUME knob button button 12. BAND button 5. Display 13. MENU button 6. MEM button Inner panel Pressing RESET hole will erase the 1. -
Page 10: Remote Controller
Operation Remote controller 15. Digit buttons button 17. MUTE button 18. MENU button 19. SUB-T button 20. RIGHT cursor button 21. SETUP button 22. ANGLE button 23. INT button 24. VOL+ button 25. A-B/ZOOM button 26. SEL button 27. SEEK+/ button 28. -
Page 11: General Operations
Operation Press VOL+/- buttons on the RC or rotate General operations VOLUME knob on the panel to adjust the seleced audio setting. Reset the unit If turn off the power, all the settings Operating the unit for the first time or after of each mode will be saved. -
Page 12: Subwoofer
Operation see Radio Operations below. • Subwoofer: set the subwoofer on or off. • Beep: Select ON (beep is heard at any • AF: enable (ON) or disable (OFF) the AF function. For more detail about this function button pressing) or OFF (no beep). see Radio Operations below. -
Page 13: Recalling Saved Stations
Operation then rotate VOLUME knob to select a memory alarm function. position (preset 1 - 6) and press OK button to When TA function is activated, it will search confirm saving. the station with TA information automatically. If there is no TA information, it will search the station with TP information automatically, if Auto memory store/Preset scan there is no TP information either, it will return to... -
Page 14: Auto Memory Store/Select Channels
Operation Press and hold SEEK- /SEEK+ automatically loaded into the unit. The first file buttons on the RC or on the panel to start in the root folder will be played. Close the front automatic seeking for an available TV channels panel. -
Page 15: Stop Playback
Operation or on the panel to navigate in the folders contained in the connected storage. Fast forward/rewind Press and hold SEEK- or SEEK+ buttons repeatedly for fast backward or forward playing correspondingly. With each pressing and holding playback speed will increase. While fast playback, press button on the RC or MEM button on the panel to resume normal speed. -
Page 16: Programming Playback
Operation Programming playback the audio language to listen. This function will not work if a disc does not support multi- Press PTY/PROG button to display the language audio. program menu. Then press number buttons to input numbers of tracks/chapter (depending on Selecting subtitle language the disc type) in the order you need. -
Page 17: General Setup Page
Operation to select the adjustment and press ENTER • DOWNMIX button to confirm. LT/RT: The audio out is Left and Right 6. To return to setup page list press LEFT channels format. cursor button in the options list. Stereo: The audio out format is stereo. 7. -
Page 18: Exit
Operation Exit or AUTO. Auto: the TV system is auto switched Select the Exit page to exit the Setup menu. according to the broadcasting system. NTSC TV: this system is used in USA, Taiwan, Japan etc. PAL TV: this system is used in China, Europe, Hong Kong etc. -
Page 19: General Information
General information Handling compact discs Cleaning the unit body • Do not insert anything other than a CD Wipe with a soft cloth. If the cabinet is very into the CD loading slot. dampen (not dropping wet) the cloth with a •... -
Page 20: Troubleshooting Guide
General information Troubleshooting Below is a table describing simple measures that can help you eliminate most problems likely to emerge when this unit is in use. If below measures do not help, turn to a service center or to the nearest dealer. -
Page 21: Specification
General information Specifications General Power supply 12 V DC Current consumption max. 15 A Maximum power output 4 x 50 W Dimensions 178 x 50 x 175 mm Temperature range C - +60 Mounting angle 0 - +/-30 Display Display 3”... -
Page 22: Содержание
Содержание Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо- пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить на- стоящее руководство перед подключением, регулировкой и эксплуатацией изделия. Сохраняйте руководство для использования в будущем. Сабвуфер Содержание Аудиовыход... - Page 23 Содержание Функция PBC Изменение масштаба Воспроизведение по заданным параметрам Угол просмотра Выбор языка аудио Выбор языка субтитров Выбор аудиоканала Программирование воспроизведения Меню разделов ID3-теги Настройки DVD Главная страница Страница настройки динамиков Установка Dolby Страница предпочтений Выход Общая информация Обращение с компакт-дисками Чистка...
-
Page 24: Перед Началом Эксплуатации
Перед началом эксплуатации Утилизация изделия Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Обращайтесь в органы местного управления за инструкциями по правильной утилизации... - Page 25 Перед началом эксплуатации соприкасаться друг с другом или с корпу- сом автомобиля после включения устрой- ства. В противном случае усилитель может быть перегружен или выйти из строя. • Убедитесь, что источник питания и антенна отключены, если Вы не будете пользоваться устройством в течение дли- тельного...
-
Page 26: Установка/Подключение
Установка/Подключение на боковых сторонах корпуса проигрыва- Установка теля, имеющие резьбу под винты). Более подробно методы установки А и Б описыва- Общая информация ются ниже. • Перед окончательной установкой устройства временно подключите все Установка в приборную панель провода и убедитесь, что все соединения (Метод... -
Page 27: Установка Декоративной Рамки
Установка/Подключение ключения. 3. Вставьте входящие в комплект 5. Установите магнитолу в монтажный ключи-съемники с обеих сторон корпуса кожух до фиксации боковых защелок. устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели, потяните за съемники или... -
Page 28: Операции Со Съемной Панелью
Установка/Подключение можно взять с собой, когда Вы покидаете автомобиль. Это позволяет избежать кражи панели. Отключите питание устройства. Снимите переднюю панель и поместите ее в предо- хранительный футляр. Панель может повредиться из-за внешних факторов: тряски, ударов. После снятия ее с устройства держите панель в защитном... -
Page 29: Подключение
Установка/Подключение Подключение Схема электрических соединений Таблица проводов ISO-коннектора Номер Функция Разъем A Разъем B Тыловой правый(+) - Фиолетовый Провод заднего хода (розовый) Тыловой правый(-) - Фиолетовый/Черный Парковочный провод (коричневый) Фронтальный правый(+) - Серый Питание 12В (+)/желтый Фронтальн. правый(-) - Серый/Черный Питание... -
Page 30: Использование Разъема Iso
Установка/Подключение Использование разъема ISO головки разъема к шнуру питания батареи в соответствии с приведенной таблицей. 1. Если в Вашем автомобиле есть разъ- ем ISO, произведите подключение, как показано на рисунке. 2. Для подключений без разъемов ISO внимательно проверьте все провода перед подключением, неправильное... -
Page 31: Управление Устройством
Управление устройством Элементы управления Передняя панель 8. Кнопка OPEN 1. Кнопка PWR/MUTE 9. USB-слот 2. Кнопка MODE 10. Вход AUX 3. Регулятор VOLUME 11. Кнопка 4. Кнопка 12. Кнопка BAND 5. Дисплей 13. Кнопка MENU 6. Кнопка MEM 7. Кнопка OK Внутренняя... -
Page 32: Пульт Дистанционного Управления (Пду)
Управление устройством Пульт дистанционного управления 15. Кнопки с цифрами 16. Кнопка 17. Кнопка MUTE 18. Кнопка MENU 19. Кнопка SUB-T 20. Кнопка курсора ВПРАВО 21. Кнопка SETUP 22. Кнопка ANGLE 23. Кнопка INT 24. Кнопка VOL+ 25. Кнопка A-B/ZOOM 26. Кнопка SEL 27. -
Page 33: Основные Операции
Управление устройством кнопку OK на панели для выбора параме- Основные операции тров звука: VOL (громкость) => BAS (низкие частоты) => TRE (высокие частоты) => BAL Сброс настроек устройства (баланс между правым и левым динамика- Включая устройство в первый раз или по- ми) =>... -
Page 34: Сабвуфер
Управление устройством текущее время. • Mode (режим): выберите режим изо- • Time (режим часов): Выберите 12-или бражения (STD/Soft/Bright/User). 24-часовой режим отображения времени. • Bright (яркость): отрегулируйте яркость • Loc: Выберите ON (прием только мест- изображения от 0 до 50 (только в режиме ных... -
Page 35: Операции С Радио
Управление устройством видеосигнала с внешнего устройства, под- станции под выбранным номером. ключенного к данному ресиверу. Автоматическое сохранение/ сканирование станций Операции с радио Автоматическое сохранение: При на- жатии и удержании кнопки P.SCN/RPT на ПДУ автоматически активируется функция Переключение диапазонов автосохранения радиостанций. Устройство В... -
Page 36: Функция Ta
Управление устройством Функция PTY (Тип программы) Нажмите кнопку AF/TA на ПДУ или нажмите и удерживайте кнопку MENU на Нажмите кнопку PTY/PROG на ПДУ для панели для активации функции AF. При активации списка типов программ (PTY), слабом сигнале функция альтернативных затем нажимайте кнопки VOL+/- на ПДУ или частот... -
Page 37: Воспроизведение Дисков/Usb Накопителей/Карт Памяти Sd/Mmc
Управление устройством ПДУ активируется функция автопоиска Диск автоматически загрузится в устрой- и сохранения в памяти всех доступных ство. Начнется воспроизведение первого ТВ-каналов в текущем диапазоне. Чтобы файла на диске или в корневом каталоге. прервать автосохранение, нажмите эту Закройте переднюю панель. кнопку... -
Page 38: Остановка Воспроизведения
Управление устройством Выбор треков/глав Во время воспроизведения нажмите кнопку SEEK- для перехода к предыду- щему треку. Нажмите кнопку SEEK+ для перехода к следующему треку. На- жмите кнопку с цифрой (0-9) на ПДУ, затем кнопку ENTER для выбора соответствую- щего трека/главы. Когда... -
Page 39: Случайное Воспроизведение
Управление устройством Нажмите кнопку INT на ПДУ, чтобы на- раздела. Используйте кнопки курсора на чать обзорное воспроизведение. Устрой- ПДУ для навигации по меню параметров и ство будет последовательно воспроизво- кнопки с цифрами для ввода нужных зна- дить несколько начальных секунд каждого чений. -
Page 40: Меню Разделов
Управление устройством Главная страница пункт ВЫХОД и нажмите кнопку ENTER для выхода из меню программирования. Данная функция недоступна для MP3. Страница основных настроек Меню разделов (для DVD) Формат ТВ Нажмите и удерживайте кнопку MENU на Камера ПДУ, чтобы войти в меню разделов диска. Язык... -
Page 41: Страница Настройки Динамиков
Управление устройством Страница настройки динамиков Страница предпочтений Страница установок АС Страница предпочтений DOWNMIX Система ТВ Звук Субтитры Меню диска Ограничения Пароль По умолчанию • DOWNMIX LT/RT: Аудиосигнал воспроизводится в • Система ТВ формате правого и левого каналов. PAL: эта система используется в Китае, Stereo: Аудиосигнал... -
Page 42: Выход
Управление устройством 8 - Минимальный контроль. По умолчанию контроль выключен. • Пароль Старый пароль Новый пароль Подтвержд. пароля После установки уровня ограничения вы можете задать пароль. Заводской пароль по умолчанию - 1369. Введите этот пароль с помощью кнопок с цифрами на ПДУ, затем введите... -
Page 43: Общая Информация
Общая информация центра к краю. Обращение с компакт-дисками Не используйте растворитель, бензин, очиститель пластинок или антистатиче- • Не вставляйте в слот для загрузки ский аэрозоль для чистки дисков. Такие компакт-диска ничего, кроме компакт- химические вещества могут повредить его дисков. пластиковые поверхности. •... -
Page 44: Руководство По Устранению Неисправностей
Общая информация Руководство по устранению неисправностей Ниже приводится таблица, в которой описаны простые проверки, способные помочь Вам устранить большую часть проблем, могущих возникнуть при использовании данного устройства. Если нижеуказанные меры не помогли, обратитесь в сервисный центр или к ближайшему дилеру. Неисправность... -
Page 45: Технические Характеристики
Общая информация Технические характеристики Общие Источник питания 12 В постоянного тока Максимальная выходная мощность 4 х 50 Вт Потребляемый ток макс. 15 А Размеры 178 х 50 х 175 мм Диапазон температур С - +60 С Угол установки 0 - +/-30 Дисплей...
